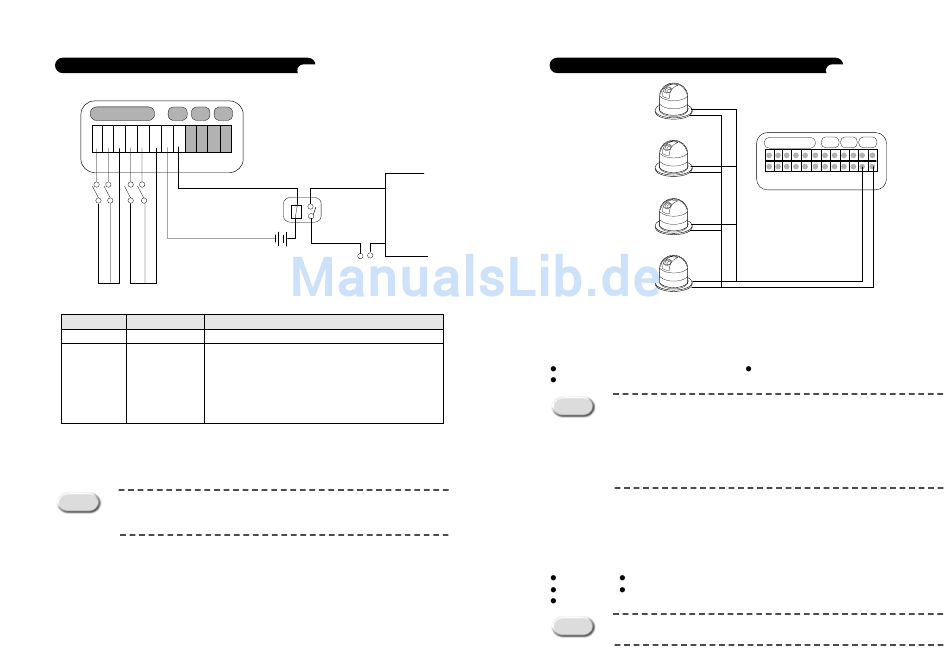

Anschluß zu den Alarm Sensors und Außengeräte
ALARM IN
R/O RX TX
1 2
G
3 4
G
- + - +
RA RC
S
S
G
S
S
G
E
E
N
E
E
N
N
N
D
N
N
D
S
S
S
S
O
O
O
O
R
R
R
R
1
2
3
4
Funktion
Name
Alarm Ein
Alarm 1/2/3/4/G
-TTL Stufe (5VDC)
-Anfänglicher Kontakt Widerstand, Max: 75mߟ
-Max.Wechselstrom: 60W, 62.5VA
Übertragung
RA/RC
-Max.Wechselspannung: 220VDC/125VAC
-Max.Führungsstrom: 2A
-Kontak Einschätzung(Resistiv): 2A30VDC/0.5A125VAC
Die Alarm Sensors und die Außengeräte sind nützlich, zu ALARM EIN und AUS und
R/O Terminale der Rückseite des SNS-110 beziehungsweise anzuschließen.
Wenn Sie ein Außengerät mit der R/O Terminal anschließen, werden Sie
Vorsicht
empfohlen, die zugefügte "Übertragung" für den Zweck des Schutz der
jeden Geräte zu verwenden.
18
Regelmäßige Fähigkeit
Anschluß zum PAN/TILT/ZOOM/FOKUS Kontrolleur
RX-
RX+
P/T/Z/F Kontrolleur 1
RX-
RX+
P/T/Z/F Kontrolleur 2
RX-
RX+
P/T/Z/F Kontrolleur 3
RX-
RX+
P/T/Z/F Kontrolleur 4
Die RX/TX Terminal der Rückseite des SNS-110 verwendet die RS-442/485 Schnittstelle und die
PAN/TILT/ZOOM/FOKUS Kontrolleur können zur Terminal angeschloßen werden.
Die PAN/TILT/ZOOM/FOKUS Kontrolleur, die geliefert werden, sind wie folgt:
Samsung Smart-Dom Kamera (SCC-641)
Sungin Electronic Communications: CPU-Empfänger
Wenn Sie Samsung Smart-Dom Kamera (SCC-641) anschließen, müßen
Anmerkung
Sie SNS-110 zu TxDt, Terminale des SCC-641 anschließen. In diesem Fall, der
gelieferte Baud Rate ist 38400 und 192000bps. Für mehrere Einzelheiten, bitte
beziehen Sie nach Ihrer Bedienungsanleitung des Scc-641.
Auf die Hinweise erkündigen Sie nach dem Geschäft, wo Sie es gekauft
haben, für die Produkte, wie oben PAN/TILT/ZOOM/FOKUS Kamera und
Kontrolleur.
TX+ und TX- der Terminal wie im Bild gesehen, wird zur Außenterminal des PAN/TILT/ZOOM/FOKUS
Kontrolleur angeschloßen, und im allgmeinen die Außenterminal hat ein +, - Polar-zeichen, so stellen
Sie sicher, das Polar-zeichen nicht zu schalten.
Der F/H Schalter auf Ein (Knopf abwärts) auf der Frontseite des SNS-110 einstellen.
Beziehen sich auf der PAN/TILT/ZOOM/FOKUS Kontrolleur Büchlein und die folgende Artikel
entsprechen & wiederstellen.
Baud Rate
Daten Bit
Stop Bit
Parität Bit
Kontrolleur ID (Stellen Sie sicher, ein anderer Kontrolleur ID nicht zu vervielfältigen.
Wenn mehrere PAN/TILT/ZOOM/FOKUS Kontrolleur verwendet werden,
Vorsicht
müßen Sie die gleiche Modelle sein.
19
ALARM IN
R/O RX TX
1 2
G
3 4
G
RA RC
- + - +
Pelco:Pelco-P Protokoll Unterstutz Kontrolle
