Montageanweisungen: 968999315/BZ27C und 968999316/BZ34C
Set-up
Packen Sie das Gerät aus.
Reifen
Die hinteren Antriebsräder mithilfe der Rad-
muttern an den Naben montieren.
Reifendruck in allen vier Reifen überprüfen.
Alle Reifen sollten einen Wert von 103 kPa
aufweisen.
Steuerarme
Obere Schraube am Steuerarm entfernen und
untere Schraube lösen. Steuerhebel in die
aufrechte Stellung bringen. Die Hebel so aus-
richten, dass sie sich gleichmäßig in der Neu-
tral-stellung befinden. Komponenten wieder
anbringen und befestigen.
Kabelbaum
Kabelbaum zwischen Sitz und Rahmen
verbinden.
Motoröl
Motorölstand mit Messstab prüfen. Bei Bedarf
Öl nachfüllen, das den Spezifikationen des
Herstellers entspricht. Siehe Motorhandbuch
für Hinweise zu Öltyp und Öleinfüllung.
Auswurfsammeleinheit leicht lösen und ab-
senken. Die Sammeleinheit sollte passend
anliegen, jedoch weiterhin frei schwenkbar
sein.
115 02 44-51 German
Ausgestattet mit einem der folgenden Schneidwerke:
968999345 TRD61B Tunnel Ram Deck
968999346 TRD72B Tunnel Ram Deck
968999350 CD61B Combi Deck
1

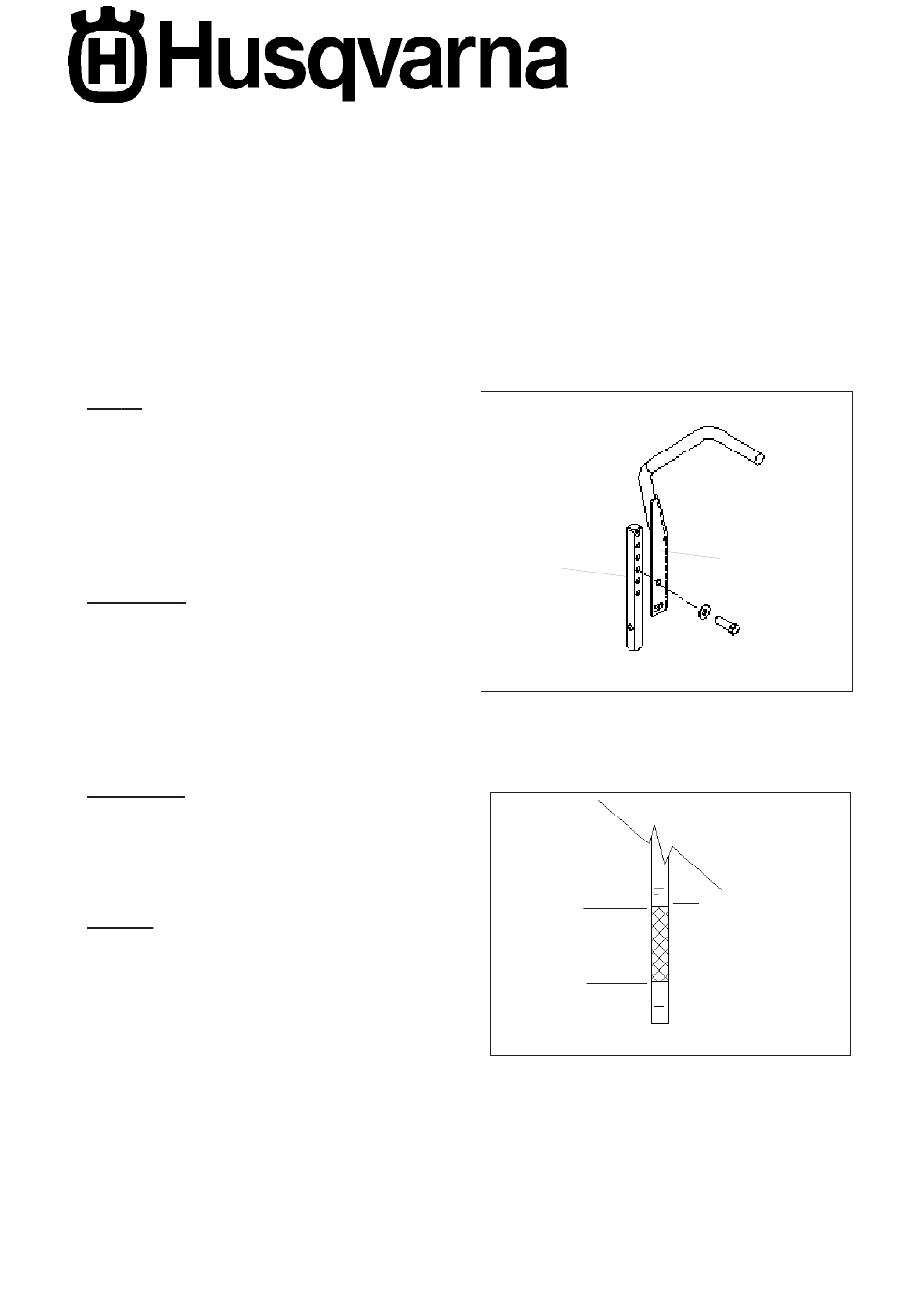

Steuerarmkomponenten installieren
1. Steuerarm
2. Bewegungssteuerhebel
2
1
Motorölstand prüfen
1. Betriebsbereich
2. Füllstandsmarkierung "F"
2
