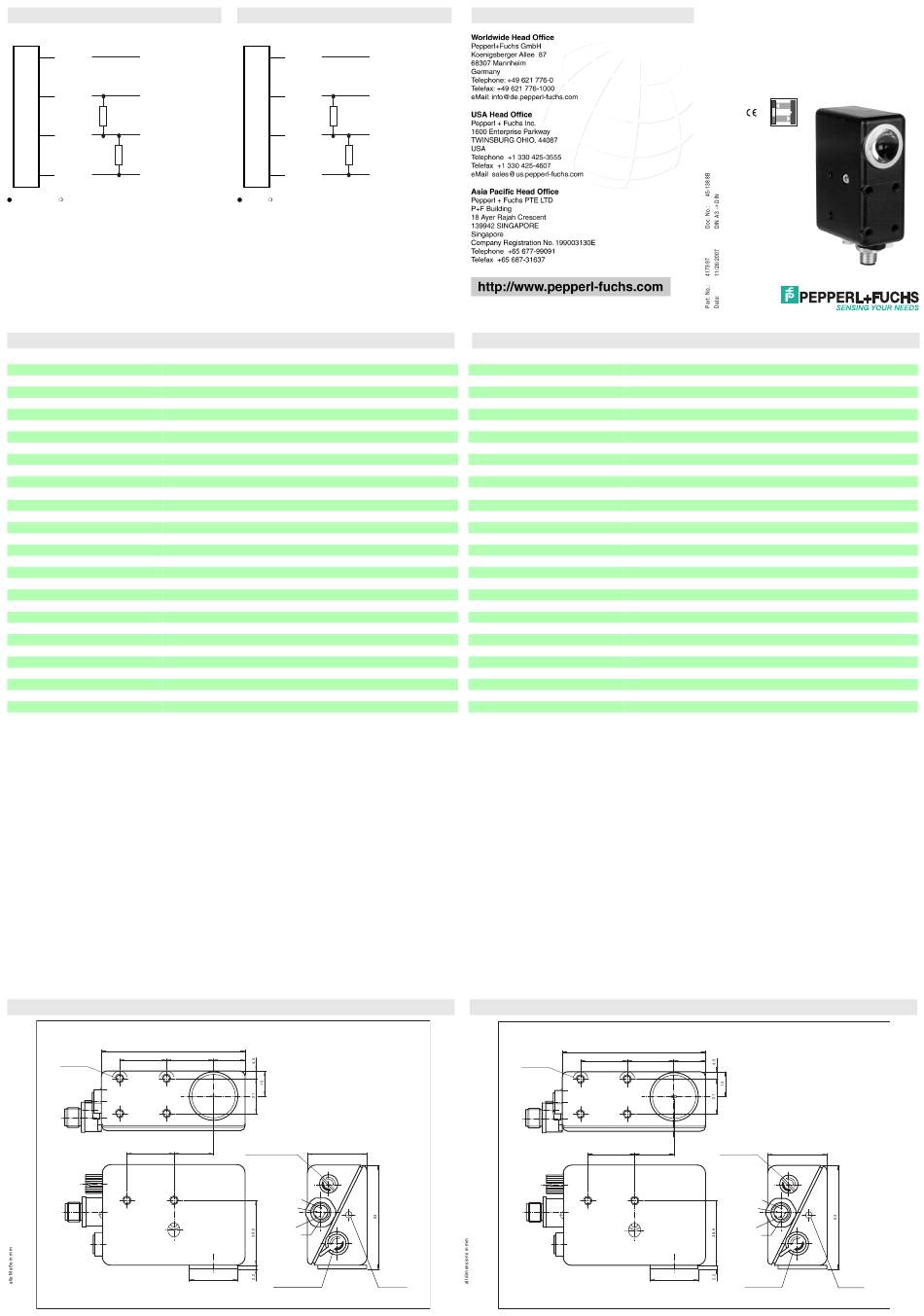

Pepperl+Fuchs RL-UV4/32/92 Kurzanleitung

Elektrischer Anschluss
Option: /32/92
+UB
1
2 Q
3 0 V
Analog
4
= dunkellschaltend, = hellschaltend
Technische Daten
Allgemeine Daten
Tastbereich 28 mm +/- 3 mm
Lichtsender LED
Lichtfleckabbildung 7 mm x 1 mm bei Tastweite 28 mm
Zulassungen CE
Lichtart UV, Wechsellicht
Anzeigen/Bedienelemente
Funktionsanzeige LED grün, leuchtet bei belichtetem Empfänger
Bedienelemente Empfindlichkeitseinsteller, Hell-/Dunkel-Umschalter
Elektrische Daten
Betriebsspannung 12 ... 30 V DC
Welligkeit 10 %
Leerlaufstrom I 55 mA
0
Ausgang
Schaltungsart hell-/dunkelschaltend
Signalausgang 1 pnp, kurzschlussfest
Schaltspannung max. 30 V DC
Schaltstrom 200 mA
Messausgang Analogausgang 0,5 ... 8 V DC
Schaltfrequenz f 90 Hz
Ansprechzeit 0,7 ms
Normenkonformität
Normen EN 60947-5-2
Umgebungsbedingungen
Umgebungstemperatur -20 ... 50 °C (253 ... 323 K)
Lagertemperatur -20 ... 75 °C (253 ... 348 K)
Mechanische Daten
Schutzart IP67
Anschluss M12-Stecker, 4-polig
Material
Gehäuse Alu-Druckguss
Lichtaustritt Glas
Masse 290 g
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
85,7
28
M5 x 6 tief
28
Electrical connection
Option: /32/92
+UB
1
2 Q
3 0 V
Analogue
4
= dark on, = light on
28 19
23,5 35,7
Empfindlichkeitseinsteller
3
2
1
4
ø29
Hell-/Dunkel-Schalter
Adressen/Addresses
Technical data
General specifications
Detection range
Light source
Light spot representation
Approvals
Light type
Indicators/operating means
Function display
Operating elements
Electrical specifications
Operating voltage
Ripple
No-load supply current
Output
Switching type
Signal output
Switching voltage
Switching current
Measurement output
Switching frequency
Response time
Standard conformity
Standards
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Protection degree
Connection
Material
Housing
Optical face
Mass
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
M5 x 6 deep
Anzeige-LED
Druckmarken-Kontrasttaster
Print mark contrast scanner
mit Gerätestecker M12 x 1, 4-polig
with 4-pin, M12 x 1 connector
RL-UV4/32/92
28 mm +/- 3 mm
LED
7 mm x 1 mm at sensor range 28 mm
CE
UV, modulated light
LED green, lights up with receiver lit
Sensitivity adjuster, light/dark switch
12 ... 30 V DC
10 %
I 55 mA
0
light/dark switching
1 pnp, short-circuit proof
max. 30 V DC
200 mA
Analogue output 0.5 ... 8 V DC
f 90 Hz
0.7 ms
EN 60947-5-2
-20 ... 50 °C (253 ... 323 K)
-20 ... 75 °C (253 ... 348 K)
IP67
M12 connector, 4-pin
aluminium pressure moulding
glass
290 g
85.7
28 28 19
28 23.5
Sensitivity adjuster
ø29
35.7
3
2
1
4
Display LED
Bright/dark switch
