Dell D11S002 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. PCs
  5. D11S002
  6. Bedienungsanleitung
Dell D11S002 Bedienungsanleitung

Dell D11S002 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für D11S002:

Werbung

Quicklinks

Diese Anleitung herunterladen

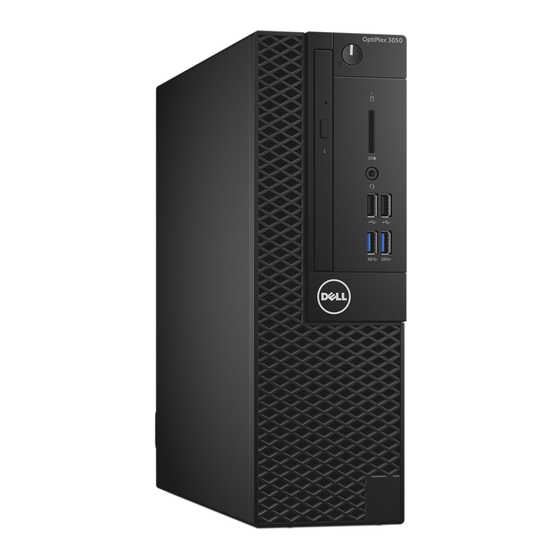

OptiPlex 3050 Small Form Factor
Owner's Manual
Regulatory Model: D11S
Regulatory Type: D11S002

Werbung

loading

Verwandte Anleitungen für Dell D11S002

Inhaltszusammenfassung für Dell D11S002

  • Seite 1 OptiPlex 3050 Small Form Factor Owner's Manual Regulatory Model: D11S Regulatory Type: D11S002...
  • Seite 2 Identifier GUID-F1C5ECBB-F43D-449A-9548-0D719858EB9E Status Translated © 2017 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. 2017 - 02 Rev. A00...
  • Seite 3 Contents 1 Arbeiten am Computer........................... 6 Sicherheitshinweise................................6 Vor der Arbeit an Komponenten im Innern des Computers..................7 Ausschalten des Computers............................. 7 Ausschalten des Computers — Windows 10......................7 Ausschalten des Computers — Windows 7......................8 Nach der Arbeit an Komponenten im Inneren des Computers..................8 2 Entfernen und Einbauen von Komponenten....................
  • Seite 4 Prozessor..................................26 Entfernen des Prozessors............................26 Einbauen des Prozessors............................27 Speichermodul..................................28 Entfernen des Speichermoduls..........................28 Einsetzen des Speichermoduls..........................28 SD-Kartenlesegerät................................. 29 Entfernen des SD-Kartenlesers..........................29 Einbauen des SD-Kartenlesers..........................30 Netzteil....................................30 Entfernen des Netzteils............................30 Installieren des Netzteils............................33 Netzschalter..................................34 Entfernen des Netzschalters............................34 Einbauen des Betriebsschalters..........................35 Systemplatine...................................
  • Seite 5 7 Technische Daten............................71 Prozessor................................... 71 Arbeitsspeicher.................................72 Video....................................72 Audio....................................72 Kommunikation................................. 73 Speicherspezifikationen..............................73 Anschlüsse und Stecker – Technische Daten.......................73 Technische Angaben zum Netzteil..........................74 Angaben zu Abmessungen..............................74 Steuerelemente und Anzeigen – technische Daten.....................74 Umgebungsbedingungen..............................75 8 Kontaktaufnahme mit Dell..........................76 Contents...
  • Seite 6 Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 7 Identifier GUID-CEF5001C-74CA-41CA-8C75-25E2A80E8909 Status Translated Vor der Arbeit an Komponenten im Innern des Computers Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Sicherheitshinweise müssen strikt befolgt werden. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus.
  • Seite 8 Identifier GUID-8CC3ED6C-E9FF-44B2-B71A-231B2D871043 Status Translation Validated Ausschalten des Computers — Windows 7 VORSICHT: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle aktiven Programme, bevor Sie den Computer ausschalten. Klicken Sie auf Start. Klicken Sie auf Herunterfahren. ANMERKUNG: Stellen Sie sicher, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind.
  • Seite 9 Identifier GUID-7AAAE6E7-9D06-4C20-82BF-728ABC2DF3EF Status Translated Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Identifier GUID-CC927E5A-E514-4067-B6FA-84EC064F85E9 Status Translation Validated Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: •...
  • Seite 10 Heben Sie die Abdeckung an, um sie vom Computer zu entfernen [3]. Entfernen und Einbauen von Komponenten...
  • Seite 11 Identifier GUID-880BEE8A-44BC-4997-B48F-CA97E5043CE4 Status Translation Validated Einbauen der Abdeckung Setzen Sie die Abdeckung auf den Computer und verschieben Sie sie, bis sie einrastet. Ziehen Sie die unverlierbaren Schrauben fest, um die Abdeckung am Computer zu befestigen. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 12 Ziehen Sie an der Metalllasche, um den Riegel der Erweiterungskarte zu öffnen. So entfernen Sie die Erweiterungskarte: Ziehen Sie an der Freigabelasche an der Unterseite der Erweiterungskarte [1]. b Trennen Sie die Erweiterungskarte vom Anschluss und heben Sie sie ab [2]. Entfernen und Einbauen von Komponenten...
  • Seite 13 Identifier GUID-D7C666A4-1D7C-45F3-82F2-D87D529B5F0C Status Translation Validated Installieren der Erweiterungskarte Setzen Sie die Erweiterungskarte in den Anschluss auf der Systemplatine ein. Drücken Sie die Erweiterungskarte, bis sie einrastet. Schließen Sie die Verriegelung der Erweiterungskarte und drücken Sie darauf, bis sie einrastet. Bauen Sie die Abdeckung ein.
  • Seite 14 Identifier GUID-BACFA625-C8A1-444D-9644-D1356CCC5920 Status Translation Validated Knopfzellenbatterie Identifier GUID-61C11311-E39D-447A-BDD3-0E1708BEC268 Status Translation Validated Entfernen der Knopfzellenbatterie Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Abdeckung So entfernen Sie die Knopfzellenbatterie: Drücken Sie den Entriegelungsriegel, bis die Knopfzellenbatterie herausspringt [1]. b Entfernen Sie die Knopfzellenbatterie vom Anschluss auf der Systemplatine [2].
  • Seite 15 Identifier GUID-35D677D0-487F-4C0A-9423-0C99F697787F Status Translation Validated Einsetzen der Knopfzellenbatterie Halten Sie die Batterie mit dem positiven Pol (+)-Symbol nach oben und schieben Sie sie unter die Sicherungslaschen auf der positiven Seite des Anschlusses. Drücken Sie die Batterie in den Anschluss, bis sie einrastet. Bauen Sie folgende Komponenten ein: Abdeckung Folgen Sie den Anweisungen unter...
  • Seite 16 Identifier GUID-C4B2645A-1691-4C2A-ADBE-ACDA95D7F95E Status Translation Validated Installieren der Blende Führen Sie die Laschen an der Blende in die Öffnungen am Computer ein. Drücken Sie auf die Blende, bis die Laschen einrasten. Bauen Sie die Abdeckung ein. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 17 Identifier GUID-FE42586A-DFC6-40C3-AAC2-8898C434AF21 Status Translation Validated Einbauen des Lautsprechers Setzen Sie den Lautsprecher in den Steckplatz ein und drücken Sie ihn an, bis er einrastet. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an. Bauen Sie folgende Komponenten ein: Festplattenlaufwerk und optisches Laufwerksmodul Blende Abdeckung...
  • Seite 18 Identifier GUID-A1AF9C71-4C33-45D1-99D4-016D127A3C10 Status Translation Validated Eingriffschalter Identifier GUID-B941AB2D-D0CB-4AE2-A2EC-0D404DDCA2E3 Status Translation Validated Entfernen des Eingriffsschalters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Abdeckung So entfernen Sie den Eingriffsschalter: Trennen Sie das Kabel des Eingriffsschalters vom Anschluss auf der Systemplatine [1] [2]. b Verschieben Sie den Eingriffsschalter und heben Sie ihn aus dem Computer heraus [3].
  • Seite 19 Identifier GUID-42B63191-787D-4119-87A6-17BAA5EEBD88 Status Translation Validated Installieren des Eingriffsschalters Setzen Sie den Eingriffsschalter in den Steckplatz im Gehäuse ein. Verbinden Sie das Kabel des Eingriffsschalters mit der Systemplatine. Bauen Sie folgende Komponenten ein: Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 20 So entfernen Sie das Festplattenlaufwerk und das optische Laufwerksmodul: Ziehen Sie an der Freigabelasche [1]. b Halten Sie die Freigabelasche fest und trennen Sie das Datenkabel und das Netzkabel des optischen Laufwerks [2]. Verschieben Sie das Festplattenlaufwerk und das optische Laufwerksmodul und heben Sie beide Komponenten aus dem Computer [3].
  • Seite 21 Identifier GUID-40AB2D13-2AE1-4B54-92AA-0B9FE0429B50 Status Translation Validated Einbauen des Festplattenlaufwerks und des optischen Laufwerksmoduls Schließen Sie das Datenkabel und das Stromkabel an das optische Laufwerk an. Setzen Sie das Festplattenlaufwerk und das optische Laufwerksmodul in den Steckplatz im Computer. Führen Sie die Kabel der Festplattenlaufwerk-Baugruppe durch die Klammer. Schieben Sie die Freigabelasche, um das Modul zu sperren.
  • Seite 22 Identifier GUID-E020CCE7-410B-4927-8A0B-65693D8783D8 Status Translation Validated Einbauen der 2,5-Zoll-Laufwerksbaugruppe Setzen Sie die Laufwerksbaugruppe in den Steckplatz im Computer. Verbinden Sie das Stromkabel mit dem Steckplatz an der Laufwerkhalterung. Bauen Sie folgende Komponenten ein: Festplattenlaufwerk und optisches Laufwerksmodul Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 23 Identifier GUID-00005BB4-33FA-4C8F-9EC3-275DD67164E1 Status Translation Validated Installieren des optischen Laufwerks Schieben Sie das optische Laufwerk in das optische Laufwerksmodul. Bringen Sie die Schrauben wieder an, mit denen das optische Laufwerk am Modul befestigt wird. Bauen Sie folgende Komponenten ein: Festplattenlaufwerk und optisches Laufwerksmodul Blende Abdeckung Folgen Sie den Anweisungen unter...
  • Seite 24 Abdeckung Blende Festplattenlaufwerk und optisches Laufwerksmodul So entfernen Sie die M.2-PCIe-SSD-Karte: Ziehen Sie an der blauen Lasche, um die M.2-PCIe-SSD-Karte zu entriegeln. b Trennen Sie die M.2-PCIe-SSD-Karte vom SSD-Anschluss. Identifier GUID-BECE1B70-5031-45A7-995C-B20682B60F89 Status Translation Validated Einbauen der M.2-PCIe-SSD-Karte Setzen Sie die M.2-PCIe-SSD-Karte in den Anschluss. Drücken Sie auf die blaue Lasche, um die M.2-PCIe-SSD-Karte zu befestigen.
  • Seite 25 Identifier GUID-57A70961-36DC-461A-9E2B-3B9DE1BE932B Status Translation Validated Kühlkörperbaugruppe Identifier GUID-F191D79E-0BAE-42ED-AA06-F8380B10B3BF Status In Translation Entfernen der Kühlkörperbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Abdeckung Blende Festplattenlaufwerk und optisches Laufwerksmodul So entfernen Sie die Kühlkörperbaugruppe: Ziehen Sie das Kabel der Kühlkörperbaugruppe von der Systemplatine ab [1].
  • Seite 26 Identifier GUID-C001D225-16B2-48E6-B877-8B3E9FF35F4A Status Translation Validated Einbauen der Kühlkörperbaugruppe Positionieren Sie die Kühlkörperbaugruppe auf dem Prozessor. Ziehen Sie die unverlierbaren Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen. Verbinden Sie das Kabel der Kühlkörperbaugruppe mit der Systemplatine. Bauen Sie folgende Komponenten ein: Festplattenlaufwerk und optisches Laufwerksmodul Blende Abdeckung...
  • Seite 27 Identifier GUID-302D2FF0-E106-48A6-9DDA-D7A38753405E Status Translation Validated Einbauen des Prozessors Richten Sie den Prozessor an den Sockelpassungen aus. Richten Sie die Pin-1-Anzeige des Prozessors an dem Dreieck auf dem Sockel aus. Setzen Sie den Prozessor so in den Sockel, dass die Steckplätze am Prozessor an den Sockelpassungen ausgerichtet sind. Schließen Sie die Prozessorabdeckung, indem Sie sie unter die Sicherungsschraube schieben.
  • Seite 28 Identifier GUID-BFAFF908-733B-4C57-8F52-94AD237FB68C Status Translation Validated Speichermodul Identifier GUID-BD68EEE2-15EC-404D-B1C7-90BD4B36264D Status Translation Validated Entfernen des Speichermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Abdeckung Blende Entfernen des Festplattenlaufwerks und des optischen Laufwerksmoduls So entfernen Sie das Speicher-Modul: Drücken Sie auf die Speichermodul-Haltezungen auf beiden Seiten des Speichermoduls.
  • Seite 29 Identifier GUID-BDCDE30E-BD3A-4E7F-85A1-DE9F57283C15 Status Translation Validated SD-Kartenlesegerät Identifier GUID-647E7917-69FA-47E7-A53C-1A55952FDAFE Status Translation Validated Entfernen des SD-Kartenlesers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Abdeckung Blende Festplattenlaufwerk und optisches Laufwerksmodul M.2-PCIe-SSD-Laufwerk So entfernen Sie den SD-Kartenleser: Lösen Sie die Kabel des Netzteils aus den Halteklammern auf dem SD-Kartenlesergehäuse [1].
  • Seite 30 Identifier GUID-661CAC27-80CB-4FF0-B255-3777A3D0C49A Status Translation Validated Einbauen des SD-Kartenlesers Setzen Sie den SD-Kartenleser in das Gehäuse ein. Ziehen Sie die Schrauben fest, um den SD-Kartenleser am Computer zu befestigen. Bauen Sie folgende Komponenten ein: Festplattenlaufwerk und optisches Laufwerksmodul M.2-PCIe-SSD-Laufwerk Blende Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 31 So entfernen Sie das Netzteil: Trennen Sie das Stromkabel von der Systemplatine [1] [2]. b Heben Sie die Kabel aus dem Computer [3]. Entfernen Sie die Schrauben, mit denen das Netzteil am Computer befestigt ist [4]. Entfernen und Einbauen von Komponenten...
  • Seite 32 Drücken Sie auf die blaue Freigabelasche [1], verschieben Sie das Netzteil und heben Sie es aus dem Computer [2]. Entfernen und Einbauen von Komponenten...
  • Seite 33 Identifier GUID-6AB12DF7-144E-4D2D-B03C-8FE561C3C41C Status Translation Validated Installieren des Netzteils Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es in Richtung der Rückseite des Computers, um es zu befestigen. Ziehen Sie die Schrauben fest, um das Netzteil auf der Rückseite des Computers zu befestigen. Führen Sie die Netzteilkabel durch die Halteklammern ein.
  • Seite 34 Identifier GUID-D35BA2D9-0E49-4AD7-A90D-A8139F114BAA Status Translation Validated Netzschalter Identifier GUID-B72C6BB6-F55F-40C8-AEA3-7D4419E767CC Status Translation Validated Entfernen des Netzschalters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Abdeckung Blende Festplattenlaufwerk und optisches Laufwerksmodul So entfernen Sie den Netzschalter: Trennen Sie das Netzschalterkabel von der Systemplatine [1].
  • Seite 35 Identifier GUID-49909D21-16D6-49AE-8211-FAD8E2DB78E9 Status Translation Validated Einbauen des Betriebsschalters Setzen Sie das Netzschaltermodul in den Steckplatz am Gehäuse ein und drücken Sie darauf, bis es mit einem Klick einrastet. Verbinden Sie das Netzschalterkabel mit dem Anschluss auf der Systemplatine. Bauen Sie folgende Komponenten ein: Festplattenlaufwerk und optisches Laufwerksmodul Blende Abdeckung...
  • Seite 36 Trennen Sie die folgenden Kabel von der Systemplatine: Lautsprecher [1] b 2,5-Zoll-Laufwerk [2] Optisches Laufwerk [3] d Datenkabel [4] Entfernen und Einbauen von Komponenten...
  • Seite 37 Trennen Sie die folgenden Kabel von der Systemplatine und lösen Sie die folgende Schraube: Netzteil [1] b Standrahmenschraube des Festplattenlaufwerks und des Trägers des optischen Laufwerks [2] Netzteil [3] d Netzschalter [4] Eingriffschalter [5] Entfernen und Einbauen von Komponenten...
  • Seite 38 So entfernen Sie die Systemplatine: Entfernen Sie die Schrauben, mit denen die Systemplatine am Computer befestigt ist [1]. b Schieben und heben Sie die Systemplatine aus dem Computer [2]. Entfernen und Einbauen von Komponenten...
  • Seite 39 Identifier GUID-BF9DDAF2-85A9-48EA-93BC-802BDA63AF4F Status In Translation Einbauen der Systemplatine Fassen Sie die Systemplatine an den Rändern an und richten Sie sie auf die Rückseite des Computers aus. Senken Sie die Systemplatine in den Computer ab, bis die Anschlüsse auf der Rückseite der Systemplatine an den Schlitzen auf dem Gehäuse und die Schraubenöffnungen der Systemplatine an den Abstandshaltern des Computers ausgerichtet sind.
  • Seite 40 Erweiterungskarte Prozessor Festplattenlaufwerk und optisches Laufwerksmodul Kühlkörper Blende Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Identifier GUID-8FE1EA7F-428E-4C10-A496-7CDB4AB74B65 Status Translation Validated Layout der Systemplatine PCI-e x16-Anschluss (Steckplatz 2) PCI-e x1-Anschluss (Steckplatz 1) VGA-Anschluss für Tochterplatine Prozessoranschluss (CPU) CPU-Netzanschluss (ATX_CPU) Anschluss für Gehäuseeingriffschalter...
  • Seite 41 Jumper zum Löschen des CMOS Lautsprecheranschluss SATA 1-Anschluss Knopfzellenbatterie Entfernen und Einbauen von Komponenten...
  • Seite 42 Identifier GUID-185D6308-9C53-4477-B3DB-8203E60E623A Status Translation Validated Technologie und Komponenten Identifier GUID-59060F3D-76A9-42FB-AFAA-AFDFE1CDE5A2 Status Translated Prozessoren OptiPlex 3050-Systeme werden mit Intel Core-Prozessortechnologie der 6. und 7. Generation ausgeliefert. ANMERKUNG: Die Taktrate und Leistung variieren abhängig vom Workload und anderen Variablen. Gesamt-Cache bis zu 8 MB, je nach Prozessortyp.
  • Seite 43 Erweitern Sie Bildschirmadapter. Identifier GUID-6DDB3021-C251-4207-A15F-0A719255B59E Status Translation Validated Herunterladen von Treibern Schalten Sie den Computer ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Senden. Technologie und Komponenten...
  • Seite 44 ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Computermodell. Klicken Sie auf Treiber und Downloads. Wählen Sie das Betriebssystem aus, das auf Ihrem Computer installiert ist. Scrollen Sie auf der Seite nach unten durch und wählen Sie den zu installierenden Grafiktreiber. Klicken Sie auf Datei herunterladen, um den Grafiktreiber für Ihren Computer herunterzuladen.
  • Seite 45 Überprüfen der Systemspeicher im Setup Schalten Sie den Computer ein oder führen Sie einen Neustart durch. Führen Sie eine der folgenden Aktionen durch, nachdem das Dell Logo angezeigt wird: • Mit Tastatur - Tippen Sie auf F2, bis die Meldung „Aufrufen des BIOS-Setup“ angezeigt wird. Um das Systemstart-Menü...
  • Seite 46 Datenübertragungsrate Kategorie Einführungsjahr USB 1.1 12 Mbit/s Full-Speed 1998 USB 1.0 1,5 Mbit/s Low-Speed 1996 USB 3.0/USB 3.1 Gen 1 (SuperSpeed-USB) Viele Jahre lang war der USB 2.0 in der PC-Welt der Industriestandard für Schnittstellen. Das zeigen die etwa 6 Milliarden verkauften Geräte.
  • Seite 47 Mit den heutigen steigenden Anforderungen an Datenübertragungen mit High-Definition-Videoinhalten, Terabyte-Speichergeräten, digitalen Kameras mit hoher Megapixelanzahl usw. ist USB 2.0 möglicherweise nicht schnell genug. Darüber hinaus kam kein USB 2.0-Anschluss jemals in die Nähe des theoretischen maximalen Durchsatzes von 480 Mbit/s mit einer Datenübertragung von etwa 320Mbit/s (40 MB/s) - das ist der tatsächliche reale Höchstwert.
  • Seite 48 Identifier GUID-F015869F-9930-4CD6-A002-678BC87259A3 Status Translation Validated HDMI 1.4 Dieser Abschnitt erläutert die HDMI 1.4 und ihre Funktionen zusammen mit den Vorteilen. High-Definition Multimedia Interface (HDMI) ist eine von der Industrie unterstützte, unkomprimierte, all-digitale Audio-/Video-Schnittstelle. HDMI stellt eine Schnittstelle zwischen beliebigen kompatiblen digitalen Audio-/Videoquellen bereit, wie z. B. einem DVD-Player, oder einem A/V-Receiver und einem kompatiblen digitalen Audio- und/oder Video-Bildschirm, wie z.
  • Seite 49 Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: Sie können: •...
  • Seite 50 Der Startreihenfolgebildschirm zeigt auch die Optionen zum Zugriff auf den System-Setup-Bildschirm an. Identifier GUID-B1EB55B6-FAB5-4252-ACBD-4E69ADBBB2E9 Status Translation Validated Navigationstasten Die folgende Tabelle zeigt die Navigationstasten im System-Setup. ANMERKUNG: Bei den meisten Optionen im System-Setup werden Änderungen zunächst nur gespeichert und erst beim nächsten Start des Systems wirksam.
  • Seite 51 Identifier GUID-D91DBF33-F0AB-477E-A22D-D6CD2D066BBE Status Translation Validated Zuweisen eines System- und Setup-Kennworts Sie können ein neues Systemkennwort nur zuweisen, wenn der Zustand Nicht festgelegt ist. Um das System-Setup aufzurufen, drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste F2. Wählen Sie im Bildschirm System BIOS (System-BIOS) oder System Setup (System-Setup) die Option Security (Sicherheit) aus und drücken Sie die Eingabetaste.
  • Seite 52 Der Computer wird neu gestartet. Identifier GUID-8FCC95D9-9ECE-4969-AB84-2E8EEC03DDBB Status Translation Validated System-Setup-Optionen ANMERKUNG: Abhängig von Ihrem Computer und den installierten Geräten werden manche der in diesem Abschnitt beschriebenen Elemente möglicherweise nicht angezeigt. Tabelle 3. Allgemein Option Beschreibung System Information Zeigt die folgenden Informationen an: •...
  • Seite 53 Option Beschreibung ANMERKUNG: Abhängig von Ihrem Computer und den installierten Geräten werden manche der in diesem Abschnitt beschriebenen Elemente möglicherweise nicht angezeigt. SATA Operation Bietet Ihnen Möglichkeit, den Betriebsmodus des integrierten Festplatten-Controllers zu konfigurieren. • Disabled (Deaktiviert) = Die SATA-Controller werden ausgeblendet •...
  • Seite 54 Tabelle 5. Video Option Beschreibung Primary Display Ermöglicht die Auswahl des primären Displays, wenn mehrere Controller im System verfügbar sind. • Automatisch • Intel HD-Grafikkarte ANMERKUNG: Wenn Sie nicht Auto (Automatisch) auswählen, wird das integrierte Grafikgerät vorhanden und aktiviert sein. Tabelle 6.
  • Seite 55 Option Beschreibung • Disable (Deaktivieren) • Activate (Aktivieren) Chassis Intrusion Ermöglicht das Steuern der Chassis Intrustion-Funktion (Gehäuseeingriff). Sie können für diese Option folgende Werte festlegen: • Enabled (Aktiviert) • Disabled (Deaktiviert) • On-Silent (Stumm aktiviert) CPU XD Support Bietet Ihnen die Möglichkeit, den Execute-Disable-Modus für den Prozessor zu aktivieren oder zu deaktivieren.
  • Seite 56 Option Beschreibung ANMERKUNG: Wenn Sie den benutzerdefinierten Modus deaktivieren, werden sämtliche Änderungen entfernt und die Schlüssel werden die Standardeinstellungen wiederherstellen. Tabelle 8. Intel Software Guard Extensions Option Beschreibung Intel SGX Enable Ermöglicht das Aktivieren oder Deaktivieren der Intel Software Guard-Erweiterungen, um eine sichere Umgebung für die Ausführung von Codes bzw.
  • Seite 57 Option Beschreibung • Last Power State (Letzter Energiestatus) Diese Option ist standardmäßig auf Power Off (Ausschalten) gesetzt. Auto On Time Legt fest, wann der Computer automatisch eingeschaltet werden soll. Die Zeit wird im 12-Stunden- Standardformat notiert (Stunden:Minuten:Sekunden). Sie können die Einschaltzeit ändern, indem Sie die gewünschten Werte in die Felder für Zeit und AM/PM (vor/nach 12:00 mittags) eingeben.
  • Seite 58 Option Beschreibung Diese Option ist standardmäßig auf Thorough (Gründlich) eingestellt. Tabelle 12. Verwaltungsfunktionen Option Beschreibung USB provision Diese Option ist standardmäßig nicht ausgewählt. MEBx Hotkey Dies ist die Standardoption. Tabelle 13. Unterstützung der Virtualisierung Option Beschreibung Virtualization Diese Option legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel®-Virtualisierungstechnik nutzen kann.
  • Seite 59 Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. Den Computer neu starten. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden).
  • Seite 60 Suchen und öffnen Sie Power options (Energieoptionen) im Startmenü. Klicken Sie auf Choose what the power buttons do (Auswählen, was beim Drücken von Netzschaltern geschehen soll) auf der linken Seite des Fensters. Stellen Sie sicher dass Turn on fast startup (Schnellstart aktivieren) unter Shutdown settings (Einstellungen für das Herunterfahren) deaktiviert ist.
  • Seite 61 Status Translated Herunterladen von Treibern Schalten Sie den Computer ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Product Support (Produktsupport), geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden). ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Computermodell.
  • Seite 62 Translation Validated Herunterladen des Chipsatz-Treibers Schalten Sie den Computer ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Cpmputermodell.
  • Seite 63 Tabelle 17. Intel-Chipsatztreiber Vor der Installation Nach der Installation Identifier GUID-A1A90553-A3B7-4CFE-97E9-F61CB2CE9364 Status Translated Intel HD-Grafiktreiber Überprüfen Sie, ob die Intel HD-Grafiktreiber bereits auf dem Computer installiert sind. ANMERKUNG: Klicken Sie auf Start > Systemsteuerung > Geräte-Manager. oder Tippen Sie auf "Search the web and Windows" (Web und Windows durchsuchen) und geben Sie Device Manager (Geräte-Manager) ein. Tabelle 18.
  • Seite 64 Identifier GUID-8AC85829-CC26-437E-BB06-BE64B3086742 Status Translation Validated Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen und Fehlermeldungen beheben. Identifier GUID-7D615D96-EB00-4BE6-B8DC-191949E0F418 Status Translation Validated Diagnose-Betriebsanzeige-LED-Codes Tabelle 19. Diagnose-Betriebsanzeige-LED-Codes Status der Betriebsanzeige-LED Mögliche Ursache Schritte zur Fehlerbehebung Der Computer ist ausgeschaltet, •...
  • Seite 65 Status der Betriebsanzeige-LED Mögliche Ursache Schritte zur Fehlerbehebung Computer aus dem Standby- Modus zu aktivieren • Stellen Sie sicher, dass alle Stromkabel richtig an der Systemplatine angeschlossen sind. • Stellen Sie sicher, dass das Stromkabel und das Kabel der Frontblende an der Systemplatine angeschlossen sind.
  • Seite 66 Speichergröße stimmt nicht mit dem im Computer installierten Speichermodul überein. Den Computer neu starten. Wenn der Fehler erneut auftritt, wenden Sie sich an Dell. THE FILE BEING COPIED IS TOO LARGE FOR THE Die Datei, die kopiert werden soll, ist entweder zu groß für den DESTINATION DRIVE Datenträger oder es steht nicht genügend Speicherplatz auf dem...
  • Seite 67 Überprüfen Sie bei einer externen Tastatur die Kabelverbindung. Starten Sie den Computer neu und berühren Sie Tastatur oder Maus während der Startroutine nicht. Führen Sie den Tastatur- Controller-Test (Keyboard Controller-Test) von Dell Diagnostics aus. KEYBOARD DATA LINE FAILURE Überprüfen Sie bei einer externen Tastatur die Kabelverbindung.
  • Seite 68 Neuinstallation des Betriebssystems. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. OPTIONAL ROM BAD CHECKSUM Das optionale ROM ist ausgefallen. Wenden Sie sich an Dell. SECTOR NOT FOUND Das Betriebssystem kann einen Sektor auf der Festplatte nicht finden. Entweder ist ein Sektor defekt oder die Dateizuweisungstabelle (File Allocation Table, FAT) auf der Festplatte ist beschädigt.
  • Seite 69 SHUTDOWN FAILURE Möglicherweise arbeitet ein Chip auf der Systemplatine nicht einwandfrei. Führen Sie die System-Set-Überprüfung (System Set) von Dell Diagnostics aus. Wenn die Meldung erneut angezeigt wird, wenden Sie sich an Dell. TIME-OF-DAY CLOCK LOST POWER Die Systemkonfigurationseinstellungen sind fehlerhaft. Schließen Sie den Computer an eine Steckdose an, um den Akku aufzuladen.
  • Seite 70 NOTICE - Hard Drive SELF MONITORING SYSTEM has SMART-Fehler, möglicherweise ein Festplattenfehler. reported that a parameter has exceeded its normal operating range. Dell recommends that you back up your data regularly. A parameter out of range may or may not indicate a potential hard drive problem.
  • Seite 71 Identifier GUID-8BE0E657-F5FA-4EBB-BF14-3EE91E1A5775 Status Translated Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Weitere Informationen zur Konfiguration Ihres Computers: • Windows 10: Klicken oder tippen Sie auf Start > Einstellungen > System > Info. Themen: • Prozessor • Arbeitsspeicher •...
  • Seite 72 Identifier GUID-85DDF2C2-B3F6-468D-A726-83DC04300FA3 Status Translated Arbeitsspeicher Funktion Technische Daten 2133 MHz/2400 MHz ANMERKUNG: 2133 MHz gilt nur für Prozessoren der 6. Generation. Anschlüsse Zwei DDR4-U-DIMM-Steckplätze Speicherkapazität 2 GB, 4 GB, 8 GB und 16 GB pro Steckplatz Speicher (Minimum) 2 GB Speicher (Maximum) 32 GB Identifier GUID-E227A3D0-84FA-461E-8B24-689DDF4596CA...
  • Seite 73 Identifier GUID-FF05B8FF-C946-4B0E-AAB3-DC05AAAFCD78 Status Translated Kommunikation • Der Gigabit-Ethernet-LAN-Controller (10/100/1000) Realtek RTL8111E vereint einen IEEE 802.3-konformen Media Access Controller (MAC) mit dreifacher Geschwindigkeit mit einem Ethernet-Transceiver mit dreifacher Geschwindigkeit, PCI-Express-Bus-Controller und integriertem Speicher. • Intel Dual-Band Wireless-AC 8265 Wi-Fi + BT 4.2 – WLAN-Karte (2x2), MU-MIMO (optional) •...
  • Seite 74 Funktion Technische Daten VGA-Anschluss Eines (optional) Identifier GUID-F57C7837-2F72-4AAC-8E43-E4624FAC782A Status Translation Validated Technische Angaben zum Netzteil Funktion Technische Daten 180 W Frequency 47 Hz bis 63 Hz (Speichertaktrate) Spannung 90 VAC bis 264 VAC Eingangsstrom 3 A/1,5 A Knopfzellenbatterie 3-V-Lithium-Knopfzellenbatterie (CR2032) Identifier GUID-55FB5400-0B54-48E7-97C9-DBBF658C5BEC Status...
  • Seite 75 Funktion Technische Daten Netzwerkaktivitätsa Gelbe Anzeige — Eine blinkende gelbe LED zeigt an, dass Netzwerkaktivität stattfindet. nzeige am integrierten Netzwerkadapter Diagnoseanzeige der Grüne Anzeige – Das Netzteil ist eingeschaltet und funktioniert. Das Stromkabel muss mit dem Stromanschluss Stromversorgung (auf der Rückseite des Computers) und der Steckdose verbunden sein. Identifier GUID-93D098D5-2D62-4AAC-8E87-FDEB84FE581B Status...
  • Seite 76 Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.

Diese Anleitung auch für:

D11sOptiplex 3050 small form factor
