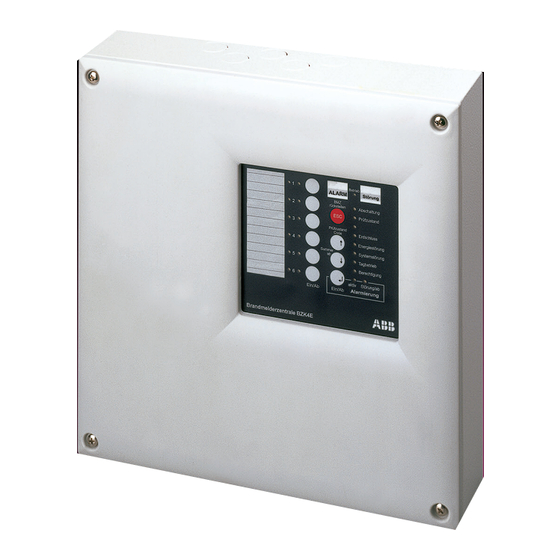

Brandmeldetechnik Brandmelderzentrale BZK4E Kurzbedienungsanleitung...
Seite 2
Brandmelderzentrale BZK4E Kurzbedienungsanleitung Im Alarmfall (Als Beispiel: Alarmauslösung auf Meldergruppe 1 – Anschluss Klemmen 21, 22) Anzeigen Mögliche Bedienhandlungen Sirenen abstellen Betrieb 1. Taste Ein/Ab im Feld „Alarmierung“ drücken Alarm Störung Betrieb Alarm Störung Abschaltung rückstellen Prüfzustand Abschaltung rückstellen Prüfzustand Prüfzustand...
Seite 3
Brandmelderzentrale BZK4E Kurzbedienungsanleitung Für Außerbetriebnahmen Bedienhandlung Anzeigen Sirenen abschalten (außer Betrieb nehmen) 1. Betreibercode eingeben (siehe Seite 5) Betrieb Betrieb 2. Taste Ein/Ab im Feld „Alarmierung“ drücken Alarm Störung Alarm Störung 3. Betreiber-Berechtigung beenden (siehe Seite 5) Abschaltung Abschaltung rückstellen rückstellen...
Seite 4
Brandmelderzentrale BZK4E Kurzbedienungsanleitung Für Revisionsarbeiten (Fortsetzung) Bedienhandlung Anzeigen Meldergruppen in den Prüfzustand schalten (Einmann-Revision) (Beispiel Meldergruppe 2) 1. Betreibercode eingeben (siehe Seite 5) Schritt 2 Betrieb Betrieb 2. Taste Prüfzustand/Code drücken Alarm Störung Alarm Störung 3. Taste „2“ (Ein/Ab) drücken...
Seite 5
Brandmelderzentrale BZK4E Kurzbedienungsanleitung Betreibercode eingeben (Beispielcode „2222“) Tastendruck Schritt 1 Tastendruck Schritt 2 Tastendruck Schritt 3 1. Taste Prüfzustand/Code drücken Betrieb Betrieb Betrieb (Die LED „Tagbetrieb“ blinkt gelb) Alarm Störung Alarm Störung Alarm Störung 2. Taste „2“ (Ein/Ab) 4 mal drücken...
Seite 6
Brandmelderzentrale BZK4E Kurzbedienungsanleitung Errichtercode eingeben (Beispielcode „33333“) Tastendruck Schritt 1 Tastendruck Schritt 2 Tastendruck Schritt 3 1. Taste Prüfzustand/Code drücken Betrieb Betrieb Betrieb (Die LED „Tagbetrieb“ blinkt gelb) Alarm Störung Alarm Störung Alarm Störung 2. Taste „3“ (Ein/Ab) 5 mal drücken...
Seite 7
Brandmelderzentrale BZK4E Kurzbedienungsanleitung Bedeutung der LED-Anzeigen Bedeutung Anmerkungen Betrieb Leuchtet, wenn eine der beiden oder beide Stromversorgungen aktiv sind Feld „Alarm“ Dieses LED-Feld leuchtet, wenn auf einer oder Alarme müssen nach Eingabe des Betreiber- auf mehreren Meldergruppen ein oder mehrere Codes mit der Taste „BMZ rückstellen“...
Seite 8
Vorankündigung vor. Telefon: +49 (0)6221 701 607 (Marketing) Bei Bestellungen sind die jeweils vereinbarten +49 (0)6221 701 434 (KNX Helpline) Beschaffenheiten maßgebend. Die ABB AG über- Telefax: +49 (0)6221 701 724 nimmt keinerlei Verantwortung für eventuelle Fehler E-Mail: knx.marketing@de.abb.com oder Unvollständigkeiten in diesem Dokument.
