Montagevorbereitung

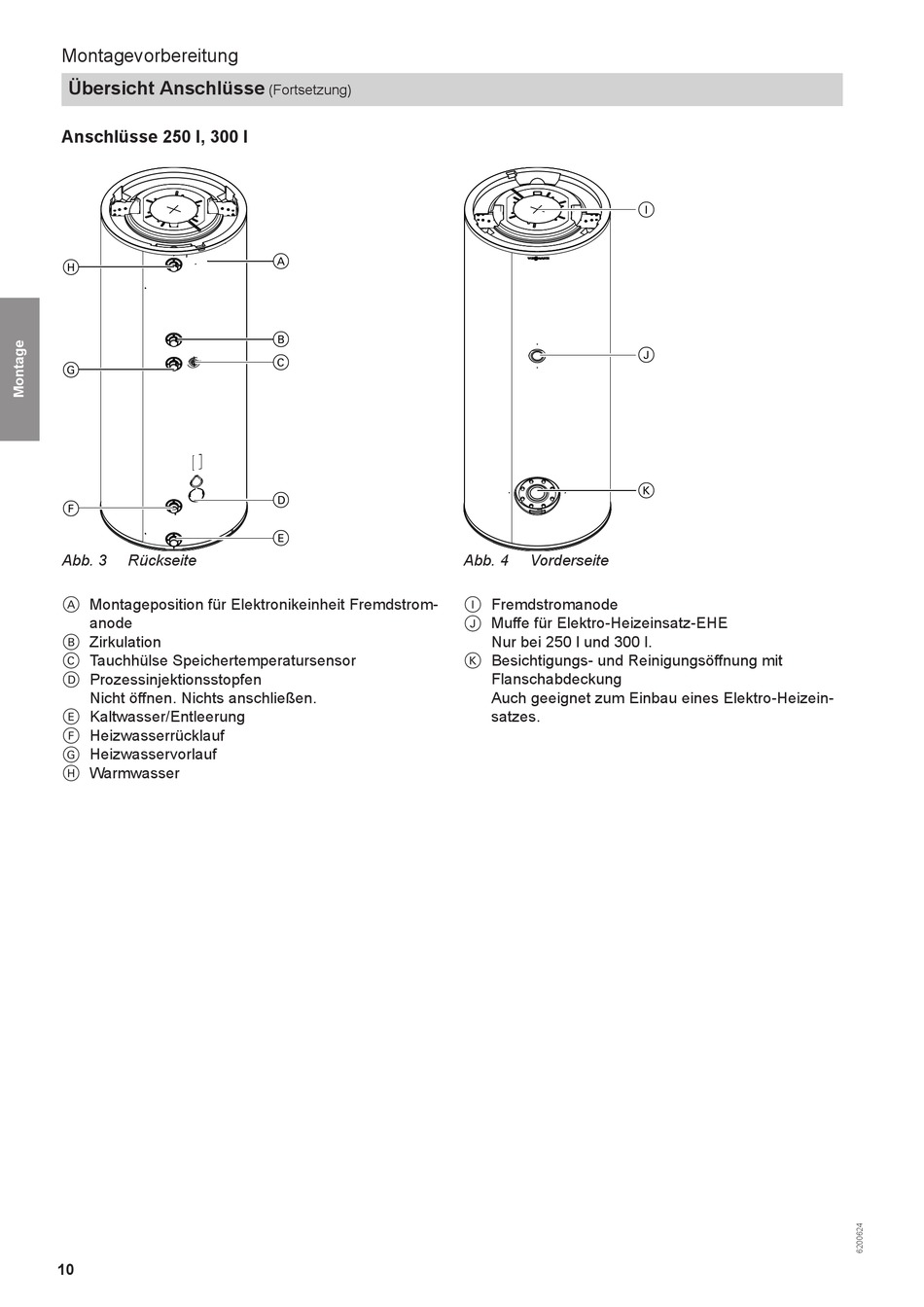

Übersicht Anschlüsse
Anschlüsse 250 l, 300 l
H
G
F
Abb. 3 Rückseite
Montageposition für Elektronikeinheit Fremdstrom-
A
anode
Zirkulation
B
Tauchhülse Speichertemperatursensor
C
Prozessinjektionsstopfen
D
Nicht öffnen. Nichts anschließen.
Kaltwasser/Entleerung
E
Heizwasserrücklauf
F
Heizwasservorlauf
G
Warmwasser
H
10
(Fortsetzung)
A
B
C
D
E
I
J
K
Abb. 4 Vorderseite
Fremdstromanode
I
Muffe für Elektro-Heizeinsatz-EHE
J
Nur bei 250 l und 300 l.
K Besichtigungs- und Reinigungsöffnung mit
Flanschabdeckung
Auch geeignet zum Einbau eines Elektro-Heizein-
satzes.
