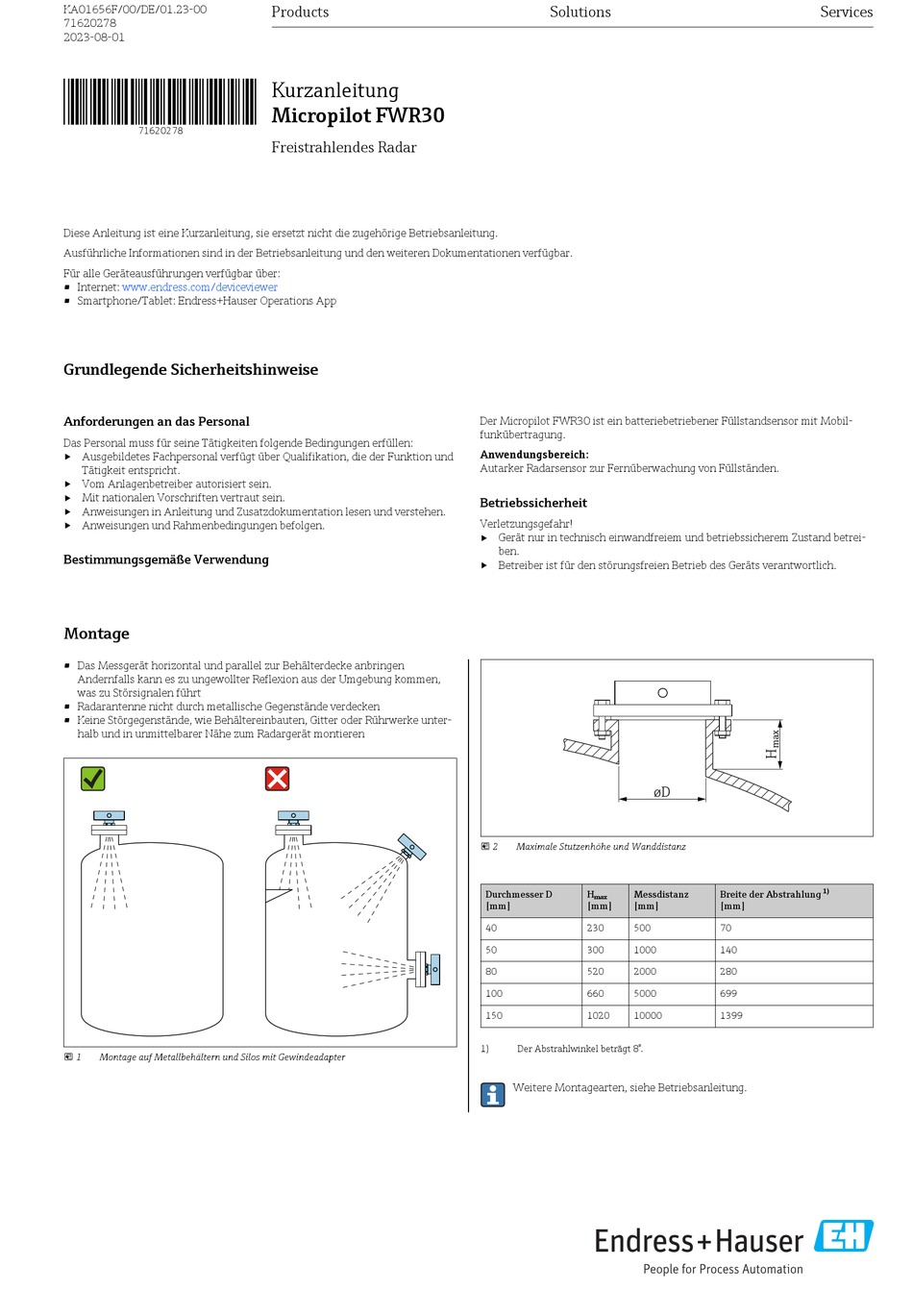

Endress+Hauser Micropilot FWR30 Kurzanleitung

KA01656F/00/DE/01.23-00
71620278
2023-08-01
*71620278*
71620278
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung.
Ausführliche Informationen sind in der Betriebsanleitung und den weiteren Dokumentationen verfügbar.
Für alle Geräteausführungen verfügbar über:
• Internet: www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Grundlegende Sicherheitshinweise
Anforderungen an das Personal
Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen:
‣
Ausgebildetes Fachpersonal verfügt über Qualifikation, die der Funktion und
Tätigkeit entspricht.
‣
Vom Anlagenbetreiber autorisiert sein.
‣
Mit nationalen Vorschriften vertraut sein.
‣
Anweisungen in Anleitung und Zusatzdokumentation lesen und verstehen.
‣
Anweisungen und Rahmenbedingungen befolgen.
Bestimmungsgemäße Verwendung
Montage
• Das Messgerät horizontal und parallel zur Behälterdecke anbringen
Andernfalls kann es zu ungewollter Reflexion aus der Umgebung kommen,
was zu Störsignalen führt
• Radarantenne nicht durch metallische Gegenstände verdecken
• Keine Störgegenstände, wie Behältereinbauten, Gitter oder Rührwerke unter-
halb und in unmittelbarer Nähe zum Radargerät montieren
 1 Montage auf Metallbehältern und Silos mit Gewindeadapter
Products
Kurzanleitung
Micropilot FWR30
Freistrahlendes Radar
Solutions
Der Micropilot FWR30 ist ein batteriebetriebener Füllstandsensor mit Mobil-
funkübertragung.
Anwendungsbereich:
Autarker Radarsensor zur Fernüberwachung von Füllständen.
Betriebssicherheit
Verletzungsgefahr!
‣
Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betrei-
ben.
‣
Betreiber ist für den störungsfreien Betrieb des Geräts verantwortlich.
 2 Maximale Stutzenhöhe und Wanddistanz
Durchmesser D H Messdistanz
max
[mm] [mm] [mm]
40 230 500
50 300 1000
80 520 2000
100 660 5000
150 1020 10000
1) Der Abstrahlwinkel beträgt 8°.
Weitere Montagearten, siehe Betriebsanleitung.
Services
øD
1)
Breite der Abstrahlung
[mm]
70
140
280
699
1399
