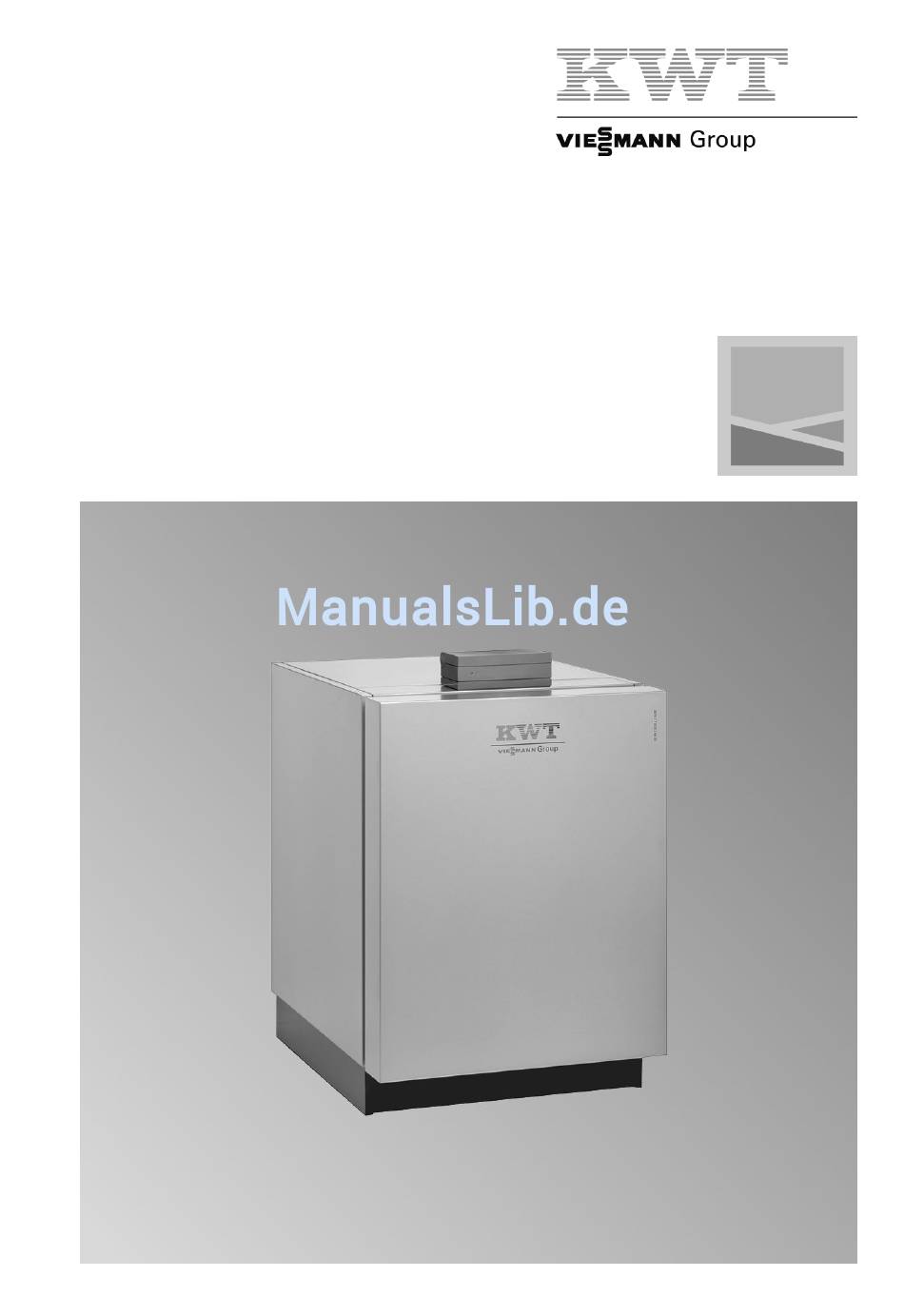

Montage- und
Serviceanleitung
für die Fachkraft
Swissline
Typ BW, 21 bis 45 kW
Typ BWS, 21 bis 45 kW
Typ WW, 21 bis 45 kW
Kompakt-Wärmepumpe mit elektrischem Antrieb
1- und 2-stufig
Gültigkeitshinweise siehe letzte Seite
SWISSLINE
Bitte aufbewahren!
5724 101
8/2010
