SICHERHEITSHINWEISE
2
SICHERHEITSHINWEISE
Um Verletzungen des Benutzers oder anderer
Personen sowie Sachschäden zu vermeiden, müs-
sen die folgenden Anleitungen befolgt werden.
• Bei unsachgemäßer Bedienung und
Missachtung der Anleitungen besteht die
Gefahr von Verletzungen oder Sachschäden.
Die Schweregrade werden durch folgende
Symbole gekennzeichnet.
!
ACHTUNG
Dieses Symbol bedeutet Lebensgefahr oder
Gefahr schwerer Verletzungen.
!
CAUTION
Dieses Symbol bedeutet Verletzungsgefahr
oder Gefahr von Sachschäden.
• Die in dieser Bedienungsanleitung verwende-
ten Symbole haben folgende Bedeutungen.
!
ACHTUNG
Montage
• Das eingeschaltete Gerät nicht berühren.
- Ansonsten besteht Brand- oder Stromschlaggefahr.
• Verwenden Sie nur Standard-Teile (Anschluss).
- Das Gerät nicht selbst auseinandernehmen
oder reparieren.
Ansonsten besteht Brand- oder
Stromschlaggefahr.
• Elektrische Anschlüsse sollten nur vom Händler,
Verkäufer, einem qualifizierten Elektriker oder zuge-
lassenen Servicebetrieb vorgenommen werden.
- Das Gerät nicht selbst auseinandernehmen oder
reparieren.
Ansonsten besteht Brand- oder
Stromschlaggefahr.
• Nur Überlastungsschalter und Sicherungen mit
geeigneter Nennleistung verwenden.
- Ansonsten besteht Brand- oder Stromschlaggefahr.
• Das Gerät darf niemals selbst (vom Kunden) mon-
tiert, demontiert oder neu montiert werden.
- Ansonsten besteht Brand-, Stromschlag-,
Explosions- oder Verletzungsgefahr.
• Die Montage sollte nur vom Händler oder
einem zugelassenen Servicebetrieb vorgenom-
men werden.
- Ansonsten besteht Brand-, Stromschlag-,
Explosions- oder Verletzungsgefahr.
Betrieb
•
Falls das Gerät mit Wasser in Berührung
gekommen ist (überflutet oder eingetaucht), ver-
ständigen einem zugelassenen Servicebetrieb.
- Ansonsten besteht Brand- oder Stromschlaggefahr.
•
Es darf kein Wasser in das Gerät eindringen.
- Ansonsten besteht die Gefahr von Bränden,
Stromschlägen oder Schäden am Gerät.
!
HINWEIS
Die Montage und Bedienung sollte nur durch einen
qualifizierten Techniker vorgenommen werden.

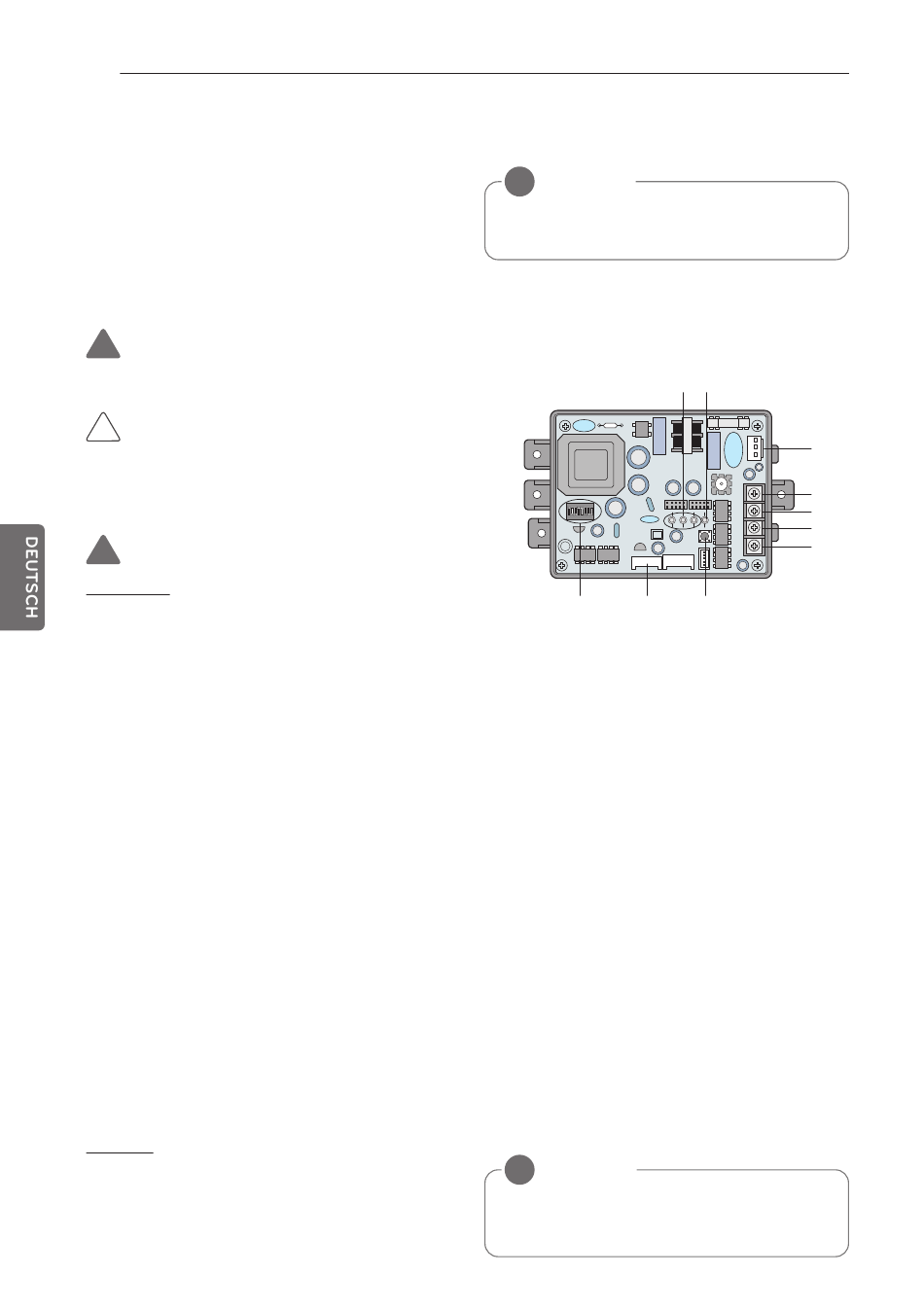

BESCHREIBUNG DER BAUTEILE
PMNFP14A0 / PMNFP14A1
ON
1 2 3 4
5 6 7 8
* Die Lage der Komponenten kann sich für Modell
PMNFP14A1 unterscheiden.
PMNFP14A0: Anschluss von 1 bis 16 Innengeräten
PMNFP14A1: Anschluss von 1 bis 64 Innengeräten
PI485 GATEWAY(M)
LED01G, 02G, 03G: Verbindungsstatus-
LED1: RS-485 Status-LED
CN_PWR: 220 V Wechselstromanschluss
+10V: 10 V Gleichstromanschluss
GND: Masse
BUS_A: *RS-485-Anschluss (+) (Siehe
Hinweis)
BUS_B: RS-485-Anschluss (-)
DIP-Schalter: Geräteauswahl (Siehe
Kapitel "DIP-Schalter-Konfiguration")
CN_OUT: Anschluss für Außengerät
Reset-Schalter: PI485(M)-Reset
!
HINWEIS
RS-485 ist eine internationale
Schnittstellennorm für serielle
Verbindungen.
LED
