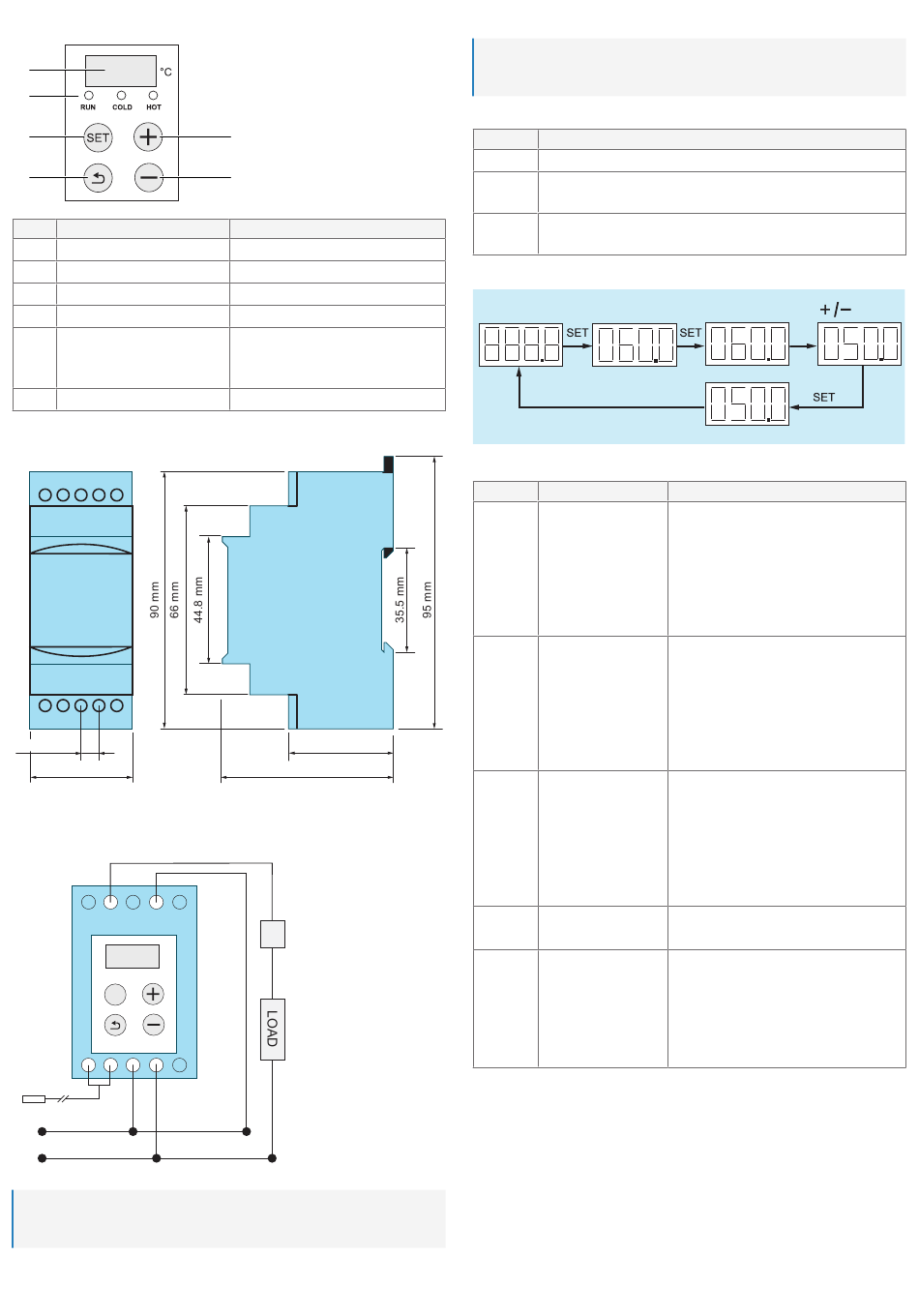

8 Produktübersicht
6
5
4
3
Komponente
1
Programmiertaste +
2
Programmiertaste -
3
Programmier-Returntaste
4
Programmiertaste SET
5
Anzeigen des Betriebsmodus
6
Anzeige
9 Abmessungen
6.35 mm
35.4 mm
10 Verdrahtung
NO
NO
COM
°C
SET
L
N
NTC
L
N
Wichtig:
Halten Sie sich strikt an die im Schaltplan angegebene Verdrahtung, um Unfälle, Verlet-
zungen und Sachschäden zu vermeiden.
2
1
2
Beschreibung/Funktion
Zur Programmierung des Thermostats
Zur Programmierung des Thermostats
Zur Programmierung des Thermostats
Zur Programmierung des Thermostats
■
RUN: Heizen oder Kühlen läuft
■
COLD: Kühlmodus ist aktiviert
■
HOT: Heizmodus ist aktiviert
Zeigt die Temperatur an
37 mm
60 mm
K
L
11 Programmierung des Thermostats
Wichtig:
Bevor Sie irgendwelche Tests durchführen, warten Sie mindestens 1 Minute, bis sich der
angeschlossene Fühler an die Umgebung angepasst hat.
11.1 Programmiertasten
Taste
Funktion
+ / -
Ändern der Einstellungen
■
Zurück
Einstellung rückgängig machen
■
Zurück zur Startanzeige
■
SET
Einstellungen eingeben
■
Einstellungen speichern
11.2 Einstellen der Temperatur
11.3 Konfigurieren des Thermostats
Code
Zustand
C
Kühlmodus
H
Heizmodus
d
Temperatur-Delta
DELY
Verzögerungszeit für das
Relais
SC
Korrektur der Temperatur-
abweichung
Beschreibung
■
Das Relais ist normalerweise offen.
■
Das Relais wird geschlossen, wenn die ge-
messene Temperatur den eingestellten Tem-
peraturwert überschreitet.
■
Beispiel: Ein angeschlossener Ventilator be-
ginnt zu kühlen, wenn die gemessene Tem-
peratur die eingestellte Temperatur über-
schreitet.
■
Das Relais ist geschlossen.
■
Das Relais wird geöffnet, wenn die gemes-
sene Temperatur den eingestellten Tempera-
turwert überschreitet.
■
Beispiel: Ein angeschlossenes Heizgerät hört
auf zu heizen, wenn die gemessene Tempe-
ratur die eingestellte Temperatur überschrei-
tet.
Das Temperatur-Delta legt die Grenzen des Ar-
beitstemperaturbereichs fest.
■
Kühlmodus: Das Relais wird geschlossen,
wenn die gemessene Temperatur die (einge-
stellte Temperatur + d) überschreitet.
■
Heizmodus: Das Relais wird geöffnet, wenn
die gemessene Temperatur die (eingestellte
Temperatur - d) unterschreitet.
Gibt die Verzögerung des Relaisbetriebs an.
Mögliche Einstellung: 0 - 300 s
Zeigt den Temperaturkorrekturwert für den ange-
schlossenen Temperaturfühler an. Die Tempera-
turkorrektur ist sinnvoll, wenn der angeschlosse-
ne Temperaturfühler in einer Umgebung arbeitet,
die sich vom Installationsort des Thermostats un-
terscheidet.
Mögliche Einstellung: -15 bis +15 °C
