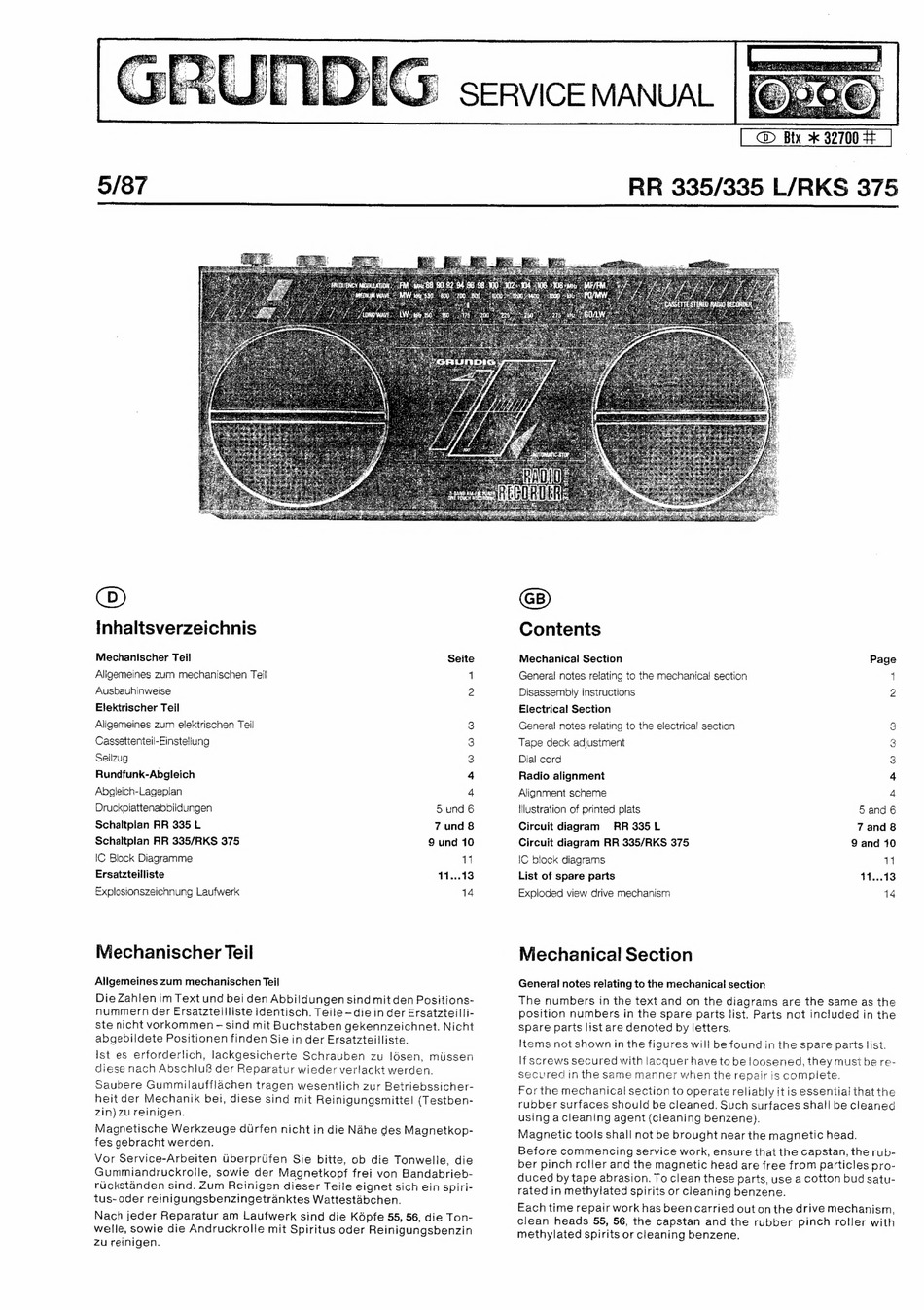

SERVICE MANUAL
5/87
Cem ee]

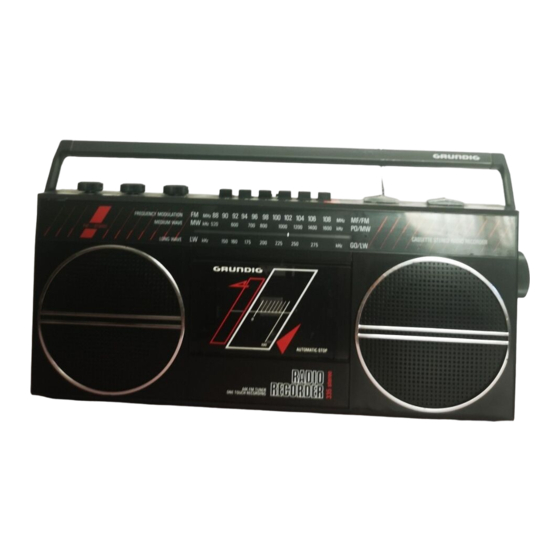

RR 335/335 L/RKS 375
Inhaltsverzeichnis
Mechanischer Teil
Seite
Allgemeines zum mechanischen Teil
1
Ausbauhinweise
2
Ejektrischer Teil
Aligemeines zum elektrischen Teil
3
Cassettenteil-Einstellung
3
Seilzug
3
Rundfunk-Abgleich
4
Abgleich-Lageplan
4
Druckplattenabbildungen
5 und 6
Schaltplan RR 335 L
7 und 8
Schaltplan RR 335/RKS 375
9 und 10
IC Block Diagramme
11
Ersatzteiilliste
11...13
Explosionszeichnung Laufwerk
14
Miechanischer Teil
Allgemeines zum mechanischen Teil
Die Zahlen im Text und bei den Abbildungen sind mit den Positions-
nummern der Ersatzteilliste identisch. Teile—die in der Ersatzteilli-
ste nicht vorkommen — sind mit Buchstaben gekennzeichnet. Nicht
abgebildete Positionen finden Sie in der Ersatzteilliste.
Ist es erforderlich,
lackgesicherte
Schrauben
zu lésen, miissen
ciese nach AbschluB der Reparatur wieder verlackt
werden.
Saubere Gummilaufflachen tragen wesentlich zur Betriebssicher-
heit der Mechanik bel, diese sind mit Reinigungsmittel (Testben-
Zin) zu reinigen.
Magnetische Werkzeuge durfen nicht in die Nahe des Magnetkop-
fes gebracht werden.
Vor Service-Arbeiten
uberpritfen Sie bitte, ob die Tonwelle, die
Gummiandruckrolle,
sowie der Magnetkopf frei von Bandabrieb-
ruckstanden sind. Zum Reinigen dieser Teile eignet sich ein spiri-
tus- oder reinigungsbenzingetranktes Wattestabchen.
Nach jeder Reparatur am Laufwerk sind die Képfe 55, 56, die Ton-
welle, sowie die Andruckrolle mit Spiritus oder Reinigungsbenzin
zu reinigen.
Contents
Mechanical Section
Page
General notes relating to the mechanical section
1
Disassembly instructions
2
Electrical Section
General notes relating to the electrical section
2
Tape deck adjustment
3
Dial cord
3
Radio alignment
4
Alignment scheme
4
llustration of printed plats
5 and 6
Circuit diagram
RR 335L
7 and 8
Circuit diagram RR 335/RKS 375
9 and 10
iC block diagrams
14
List of spare parts
47...13
Exploded view drive mechanism
14
Mechanical Section
General notes relating to the mechanical section
The numbers in the text and on the diagrams are the same as the
position numbers in the spare parts list. Parts not included in the
spare parts list are denoted by letters.
Items not shown in the figures will be found in the spare parts list.
If screws secured with lacquer have to be loosened, they musi be re-
secured in the same manner when the repair is compiete.
For the mechanical section to operate reliably itis essential that the
rubber surfaces should be cleaned. Such surfaces shall be cleaned
using acleaning agent (cleaning benzene}.
Magnetic tools shall not be brought near the magnetic head.
Before commencing service work, ensure that the capstan, the rub-
ber pinch roller and the magnetic head are free from particles pro-
duced by tape abrasion. To clean these parts, use a cotton bud satu-
rated in methylated spirits or cleaning benzene.
Each time repair work has been Carried out on the drive mechanism,
clean heads 55, 56, the capstan and the rubber pinch roller with
methylated spirits or cleaning benzene.
