Seite 3
INHALTSVERZEICHNIS Schematische Darstellung Eigenschaften der Geräte Technische Daten 4 Hinweise für die Aufstellungsarbeiten 4.1 Sicherheitshinweise 4.2 Aufbau, Armaturen und Sicherheitsvorrichtungen der Geräte 4.3 Montage 4.3.1 Installationsort 4.3.2 Gesetzliche Richtlinien, Bestimmungen und technische Normen 4.3.3 Installation 4.3.4 Gasanschluss 4.3.5 Rauchabzug Vorbereitung für den Betrieb 5.1 Vorbereitung und Inbetriebsetzung 5.1.1 Inbetriebsetzung 5.1.2 Überprüfen der Leistung...
Seite 4
1 - SCHEMATISCHE DARSTELLUNG ADN 634 ADN 632 ADN 635 ADN 633 Gas 1/2" Gas 1/2" Typenschild Gas 1/2" Gas 1/2" Typenschild Typenschild 0804_DE_42 - GAS-GRIDDLEPLATTEN 04/2008 4 · 12...
Seite 5

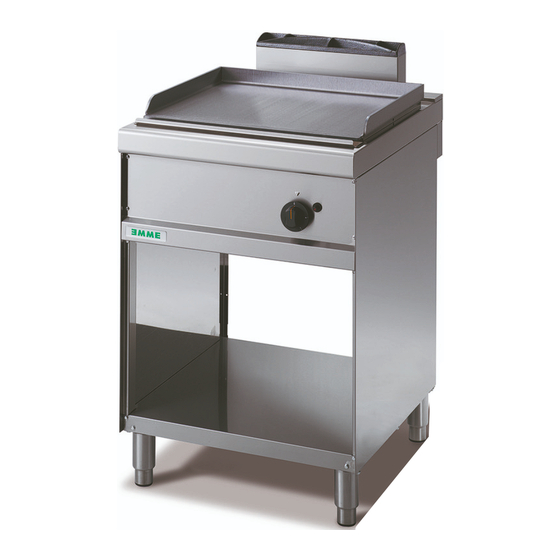

G20/G25 20/20 mbar 3 - TECHNISCHE DATEN Modelle Beschreibung Maße in mm. (BxTxM) Flächeninhalt Platte 0,165 dm ADN 632 Gas glatte Griddleplatte 400 x 700 x 900 51BS3544 ADN 633 Gas gerillte Griddleplatte 400 x 700 x 900 0,165 dm...
Seite 6
4 - HINWEISE FÜR DIE INBETRIEBSETZUNG 4.1 Sicherheitshinweise 4.3 Montage 4.3.1 Installationsort • Gasinstallation und -anschluss dürfen nur durch einen vom ört- lichen Gasversorgungsunternehmen zugelassenen Installateur Das Gerät sollte in einem gut belüfteten Raum installiert werden, erfolgen. Die gesetzlich anerkannten Vorschriften (Deutschland wenn möglich unter einer Abzugshaube (siehe Arbeitsblatt DVGW VDE, Österreich ÖVE, Schweiz SEV etc.) sowie die Bedingungen G634).
Seite 7
5 - VORBEREITUNG FÜR DEN BETRIEB 5.1 Vorbereitung und Inbetriebsetzung • von 42,5 ,5 mbar für Gas der 2. Familie (G20/Methan) • von 57,5 mbar für Gas der 3. Familie (G30/Butan, G31/Propan) Vor der Inbetriebsetzung müssen alle vorhandenen Schutzfolien ent- Außerhalb der oben angegebenen Druckwerte darf das Gerät nicht fernt werden.
Seite 8
5 - VORBEREITUNG FÜR DEN BETRIEB Die Nennleistung und die Mindestleistung in Bezug auf den Die Luftvolumenleistung ist korrekt eingestellt, wenn ein ausrei- Nenndruck können der Tabelle für die Einstellung des chender Schutz vor dem Anheben der Flamme bei kaltem Brenner Gasdurchflusses (Tabelle 1) entnommen werden.
Seite 9
5 - VORBEREITUNG FÜR DEN BETRIEB an die Mutter des Düsenhalters (pos. 4 Abb. 2A) befestigt, den und das Teil (pos. 17 Abb. 1) ersetzen und umgekehrt wieder mon- Brenner anheben bis der Düse frei liegt und ihn gegen einen neuen tieren, dabei die Dichtung beachten.
Seite 10
6 - GEBRAUCHSANWEISUNG 6.1 Sicherheitshinweise für Bedienung, Die Brennerleistung muss zwischen den Positionen maximale ) und minimale ( ) Abgabe durch auswählbare mittleren Reinigung und Reparatur Niveaus eingestellt werden. Bei Ausserbetriebnahme des Brenners im Regelfall, • Das Gerät dient zur gewerblichen Zubereitung von Speisen. Bedienungsknebel nach rechts bis zur Stellung “0”...
Seite 11
6 - GEBRAUCHSANWEISUNG In besonderen Fällen kann ein Pulver aus Bimsstein eingesetzt wer- keine besonderen Reinigungsempfehlungen gegeben, sollten in den. jedem Fall chloridarme Reinigungsmittel verwendet werden. Entfernen Sie nach jeder Reinigung sämtliche Bei hartnäckiger Verschmutzung wird empfohlen, Reinigungsmittelrückstände durch Spülen mit reichlich frischem Kunststoffschwämme (z.B.
Seite 12
PASSEND ODER NOTWENDIG HÄLT, OHNE DADURCH SEINE WESENTLICHEN EIGENSCHAFTEN ZU VERÄNDERN DIE HERSTELLERFIRMA LEHNT JEGLICHE VERANTWORTUNG AB, WENN DIE IN DIESER BETRIEBSANWEISUNG ENTHALTENEN VORSCHRIFTEN NICHT STRENGSTENS EINGEHALTEN WERDEN. WHIRLPOOL EUROPE srl V.le Guido Borghi, 27 I – 21025 Comerio – VA...
