Inhaltszusammenfassung für Zanussi ZOU 882

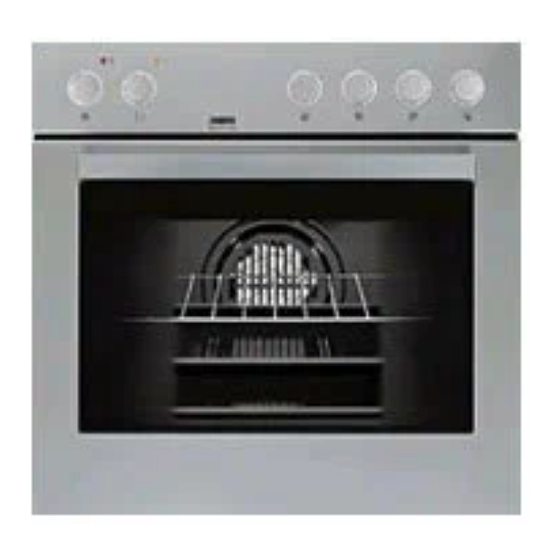

- Seite 1 Einbau-Herd ZOU 882 Bedienungs- und Einbauanweisungen...
- Seite 2 Inhaltsverzeichnis Warnungen und wichtige Hinweise - Einbaubacköfen Erst-Installation Gerätebeschreibung Elektrischer Backofen Elektronik-Uhr Praktische Tipps Back- und Brattabelle Pflege und Wartung Wass etwas falsch läuft Technische Daten Anweisungen für den Installateur Elektroanschluss Einbau-Anweisungen Anleitung zur Gebrauchsanweisung Sicherheitsanweisung Schritt-für-Schritt-Anweisung Ratschläge HERSTELLER: ELECTROLUX HOME PRODUCTS ITALY S.p.A. Viale Bologna, 298 47100 FORLI’...
- Seite 3 Warnungen und wichtige Hinweise - Einbaubacköfen Heben Sie auf jeden Fall die mit diesem Gerät gelieferte Gebrauchsanweisung auf. Sollte nämlich das Gerät an Dritte abgegeben oder verkauft werden, oder falls Sie das Gerät bei einem Umzug in der alten Wohung lassen sollten, ist es von größter Wichtigkeit, daß der/die neue Nutzer(in) über diese Gebrauchsanweisung und die Hinweise verfügen kann.
- Seite 4 Kindersicherheit Dieses Gerät ist für den Gebrauch Das Symbol auf dem Produkt oder seitens Erwachsenen bestimmt. Es ist seiner Verpackung weist darauf hin, dass gefährlich, wenn Sie es Kindern zum dieses Produkt nicht als normaler Gebrauch oder Spiel überlassen. Haushaltsabfall zu behandeln ist, sondern Halten Sie Kinder fern, solange der Ofen an einem Sammelpunkt für das Recycling in Betrieb ist.
- Seite 5 Gerätebeschreibung Bedienungsblende Thermostat-Kontrollampe Knebel für Kochstelle vorne rechts Knebel für Backofen-Wähler Knebel für Kochstelle hinten rechts Betriebskontrollampe Knebel für Kochstelle hinten links 10. Elektronik-Uhr Knebel für Kochstelle vorne links 11. Grill Knebel für Temperaturregler 12. Backofen-Lampe (Thermostat) 13. Typenschild...
- Seite 6 Elektrischer Backofen Bedienungsknebel Durch Drehen des Thermostat-Knebels (Abb. 2) kann die geei-gnetste Temperatur gewählt werden und durch Drehen des Wahlschalter-Knebels (Abb. 1) kann das geeignetste Heizsystem gewählt werden: Backofen-Innenbeleuchtung Abb. 1 Ober- und Unterhitze eingeschaltet Oberhitze Unterhitze Grill Doppelgrill Heißluftgrill - 2.
- Seite 7 Bemerkung: Wenn sich der Wahlschalter- Pizza Knebel auf Stellung befindet, soll der — Wahlschalter-Knebel auf drehen, Thermostat-Knebel auf « » gedreht — dann Thermostat-Knebel auf die werden. geeignete Temperatur einstellen. Die kombinierte Wirkung der von unten kom- Heißluftbetrieb menden Hitze und der vom Gebläse verteil- —...
- Seite 8 Elektronik-Uhr 1. Taste Funktionsauswahl 2. Minus-Taste “ ” 3. Plus-Taste “ ” 4. Displayanzeige 5. Funktionsleuchte “Kochdauer” 6. Funktionsleuchte “Ende” 7. Funktionsleuchte “Timer” 8. Funktionsleuchte “Tageszeit” Der Backofen funktioniert nur mit eingestellter Tageszeit. Außerdem, kann der Backofen auch ohne Programmierung verwendet werden. Tageszeit einstellen Nach dem elektrischen Anschluß...
- Seite 9 Kochdauer einstellen: 1. mit den Tasten “ ” oder “ ” die gewünschte Kochdauer einstellen. 2. 5 Sekunden warten: die Funktionsleuchte "Dauer" leuchtet und die gegenwärtige Uhrzeit wird wieder angezeit. 3. Wenn die Zeit abgelaufen ist, blinkt die Funktionsleuchte, es ertönt ein Signalton und der Ofen schaltet sich selbsttätig aus.
- Seite 10 Abschaltzeit löschen: 1. Die Taste Auswahl so oft drücken, bis die Funktionsleuchte "Ende" blinkt. Im Display wird eingestellte Abschaltzeit angezeigt. 2. Taste “ ” gedrückt halten, bis die gegenwärtige Uhrzeit im Display angezeigt wird. Es ertönt ein kurzer Ton und keine der Funktionsleuchten blinkt. “Dauer”...
- Seite 11 Kurzzeit löschen: 1. Taste Auswahl so oft drücken, bis die Funktionsleuchte "Timer" blinkt. Im Display wird die restliche Kurzzeit angezeigt. 2. Taste “ ” gedrückt halten, bis "0.00" im Display angezeigt wird. Nach 5 Sekunden wird die Tageszeit angezeigt und keine der Funktionsleuchten blinkt. Display ausschalten 1.
- Seite 12 Praktische Tipps Heißluft- Beim Garen die Backofentür immer geschlossen halten. Gebäckbetrieb Dieser Ofen ist mit einem exklusiven Die Wärmeübertragung geschieht hierbei Garsystem ausgestattet, das einen durch heisse Luft, die von dem Lüfterrad in natürlichen Luftstrom erzeugt und die der Backofenrückwand in Bewegung gesetzt Kochdämpfe kon-tinuierlich in Umlauf bringt.
- Seite 13 Heißluftgrill Beim Heißluftgrill stellen Sie eine maximale Temperatur von 200°C. Daraufhin setzt ein abwechselndes Funktionieren von Grill und Ventilator ein (Konvektionsbetrieb). Diese Betriebsweise ermöglicht das gleichmäßige Eindringen der Wärme in das Kochgut, ohne die Oberfläche über zu lange Zeit hinweg der direkten Bestrahlung des Grills auszusetzen.
- Seite 14 Zum Braten: Garzeiten Nicht weniger als 1 kg Braten nehmen, klei- Die Garzeiten können unterschiedlich sein, nere Stücke könnten beim Braten aufgrund der verschiedenen Zusammenset- austrokknen. Dunkles Fleisch, das aussen zung, Zutaten-und Flüssigkeitsmenge der gut gegart, jedoch innen noch rosa bis rot einzelnen Speisen.
- Seite 15 Back- und Brattabelle Zeitangaben beinhalten kein Vorheizen. Den leeren Backofen immer 10 Minuten vorheizen! Ober- und Unterhitze sowie Heißluft Ober- und Garzeit Heißluft Unterhitze ART DER Ebene Ebene NOTIZEN temp. temp. SPEISE °C °C minuten KUCHEN Rührteig 2 (1u3)* 45-60 Kuchenform Mürbeteig 2 (1u3)*...
- Seite 16 Zeitangaben beinhalten kein Vorheizen. Den leeren Backofen immer 10 Minuten vorheizen! Herkömmliches Grillen Kochzeit in Menge Grill Minuten ART DER SPEISE 1 Seite 2 Seite °C Stücke Ebene temp. Rinderfiletsteaks 12-15 12-14 Rinderfilet 10-12 Grilwürste 8-10 — Schweinenacksteaks 12-16 12-14 Hamburger 10-15 8-10...
- Seite 17 Pflege und Wartung Vor dem Reinigen den Backofen ausschalten und abkühlen lassen. Das Gerät darf nicht mit einem Heißdampf- oder Dampfstrahl- reiniger gereinigt werden. Wichtig: Vor jeder Reinigungsarbeit das Gerät unbe-dingt spannungslos machen. Für eine lange Lebensdauer des Gerätes ist es nötig, regelmässig folgende Reinigungs- arbeiten vorzunehmen: Durchführung nur bei abgekühltem...
- Seite 18 Geräte in Edelstahl oder Aluminium Wir empfehlen, die Backofentür nur mit einem nassen Schwamm zu reinigen und hinterher mit einem weichen Tuch zu trocknen. Verwenden Sie keine scheuernde Gegenstände, Säure oder Scheuermittel, da diese die Oberfläche schädigen können. Reinigen Sie die Blende mit der gleichen Abb.
- Seite 19 Wenn etwas falsch läuft Wenn das Gerät nicht richtig arbeitet, bitte vor Anforderung des Electrolux Service-Centers folgendes überprüfen: PROBLEM LÖSUNG Der Backofen schaltet nicht ein. Prüfen, ob der Backofen auf manueller Betrieb steht und die Schalterknebel auf einer Funktion und einer Temperatur stehen. oder Prüfen, Gerät...
- Seite 20 Technische Daten Einbaunische Das Gerät kann mit folgenden Einbau- Kochmulden bzw. Glaskeramik-Einbau- Höhe mm 600 Kochfeldern kombiniert werden: Breite mm 560 Tiefe mm 550 Glaskeramik-Kochmulde Typen: ZC6675 Backofen Gesamtanschlußwert kW 5,8 Höhe mm 335 Betriebsspannung (50 Hz) 230 V ZK630L Breite mm 395 Gesamtanschlußwert...
- Seite 21 Anweisungen für den Installateur Einbau und Installation sind streng Netzleitung ein mehrpoliger Ausschalter unter Beachtung der bestehenden (z.B. Sicherungen, LS-Schalter) mit Vorschriften durchzuführen. Mindestabstand zwischen den Kontakten Jegliche Eingriffe müssen bei von 3 mm angebracht werden. Der Schalter ausgeschaltetem Gerät darf den Schutzleiter an keinem Punkt vorgenommen werden.
- Seite 22 Anschluß der Klemmleiste Das Gerät ist mit einer leicht zugäanglichen 6-poligen Klemmleiste ausgestattet, deren Brücken bereits für den Betrieb bei 400 V mit Nulleiter vorgesehen sind (Abb. 11). Im Falle von verschiedener Neztpannung müßen die Brücken der Klemmleiste entsprechend dem Schema Abb. 12 umgelegt werden.
- Seite 23 Einbau-Anweisungen Zur einwandfreien Funktion des eingebauten Gerätes muss das Einbaumöbel bzw. die Einbaunische passende Abmessungen haben. Gemäss den bestehenden Vorschriften müssen alle Teile, die den Berührungsschutz spannungsführender und betriebsisolierter Teile gewährleisten, so befestigt sein, dass sie nicht ohne Werkzeug abgenommen werden können.
- Seite 24 ZOU 882 0,79 kWh 0,78 kWh 53,0 43 min. 41 min. 1130 cm² From the Electrolux Group. The world’s No.1 choice. The Electrolux Group is the world’s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx.
