Odabir pravog broja okretaja:
- Kod novih izradaka prvo izaberite
niski broj okretaja.
Broj okretaja povećavajte rastućom
snagom izratka.
- Izbor ispravnog broja okretaja
ovisi o raznim čimbenicima, na
primjer materijal, promjer, duljina i
neuravnoteženost izratka.
Principijelno vrijedi:
Kod tvrdog drveta, kod neoblih, dugih
izradaka ili izradaka s velikim promje-
rom izaberite mali broj okretaja.

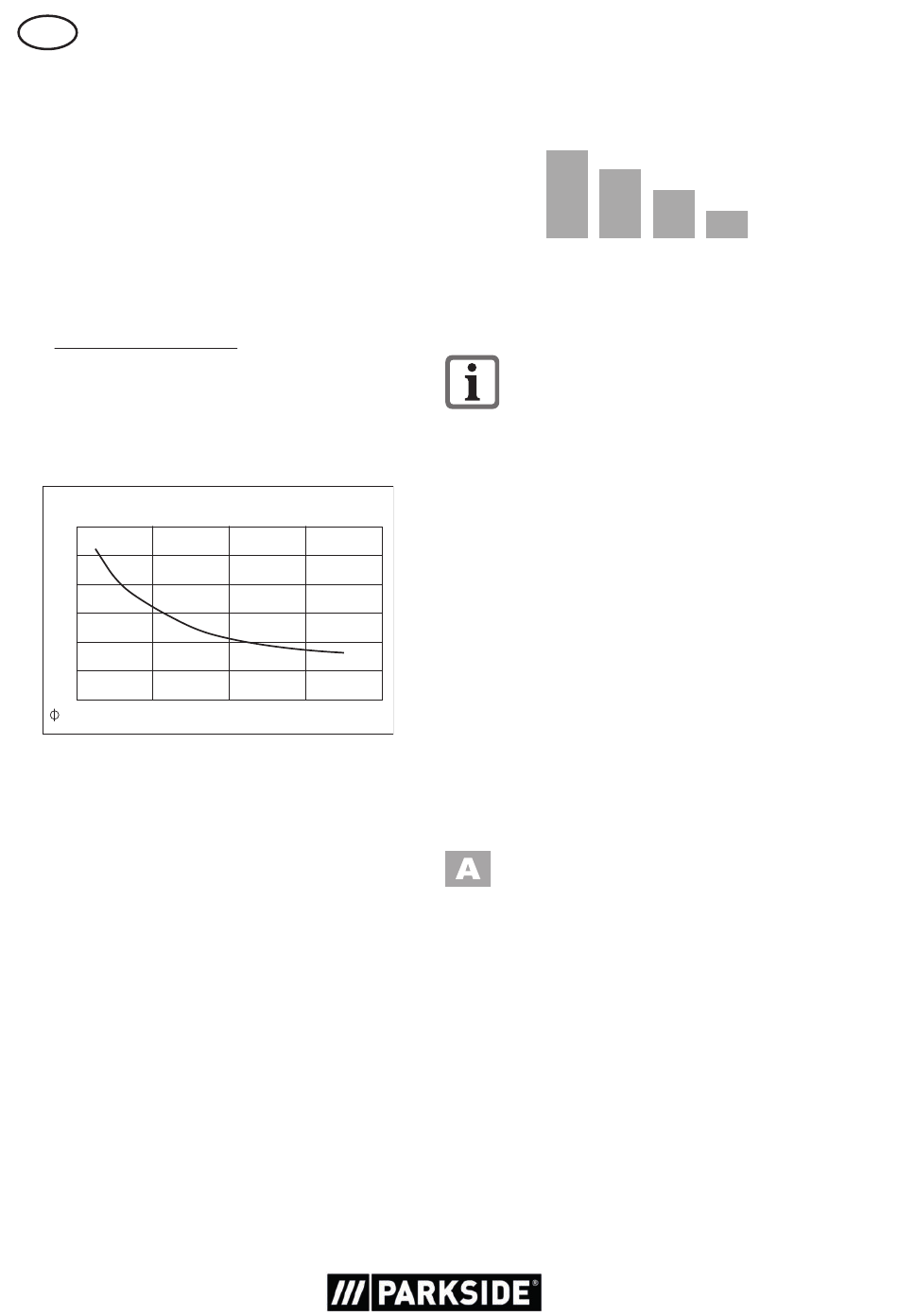

- Kod izbora broja okretaja se ravnajte
prema tablici:
-1
min
3000
2500
2000
1500
1000
500
0
0 100
Na x-osovini je naveden promjer izrat-
ka. Na y-osovini se očitava broj okre-
taja.
Kod promjera izratka idite okomito
prema gore i očitajte broj okretaja na
mjestu, na kojem zamišljena okomita
linija siječe krivinu.
1. Otpustite dva zaporna vijka (20) dviju
poklopaca prijenosnika (21).
2. Otvorite poklopce prijenosnika (21).
3. Otpustite stezni vijak (22) motorne je-
dinice (12) imbus ključem (12).
4. Nadignite motornu jedinicu (23) akti-
viranjem poluge (24), da biste klinasti
remen (26) rasteretili.
5. Fiksirajte motornu jedinicu (23) zate-
zanjem steznog vijka (22).
6. Postavite klinasti remen (26) na željenu
10
200 300 400
mm
brazdu pogonske ploče (25), kako
biste postigli navedeni broj okretaja:
2600
1760
Klinasti remen mora na gornjoj
i donjoj pogonskoj ploči ležati u
istoj brazdi.
Dva poklopca prijenosnika (21) op-
remljena su prekidačem za blokadu
(27). Prekidači za blokadu (27) se
automatski aktiviraju prilikom zatva-
ranja poklopaca prijenosnika (21).
Kod poklopaca prijenosnika (21)
koji nisu ispravno zatvoreni, uređaj
ne može biti uključen.
7. Otpustite stezni vijak (22) i ponovo
pustite polugu s motornom jedinicom,
tako ćete zategnuti klinasti remen.
8. Fiksirajte stezni vijak (22).
9. Zatvorite poklopce prijenosnika (21).
Poklopce prijenosnika fiksirajte steznim
vijcima (20).
Osiguranje izratka
Osiguranje pomoću 4-zubnog
vrha (1) i konjića (5)
1 Nacrtajte dijagonalnu liniju na oba kra-
ja izratka, da biste lokalizirali sredinu.
Sredina se nalazi na mjestu, na kojem
se sastaju linije. Otvor za centriranje
postavite tamo, gdje 4-zubni vrh i
konjić trebaju dotaknuti izradak. Time
je zajamčeno bolje držanje.
2. Izvedite oko 2 mm duboki rez duž
dijagonale, u koji 4-zubni vrh (1) može
bolje zahvatiti.
3. Postavite demontiran 4-zubni vrh (1) na
sredini izratka.
1260
890
