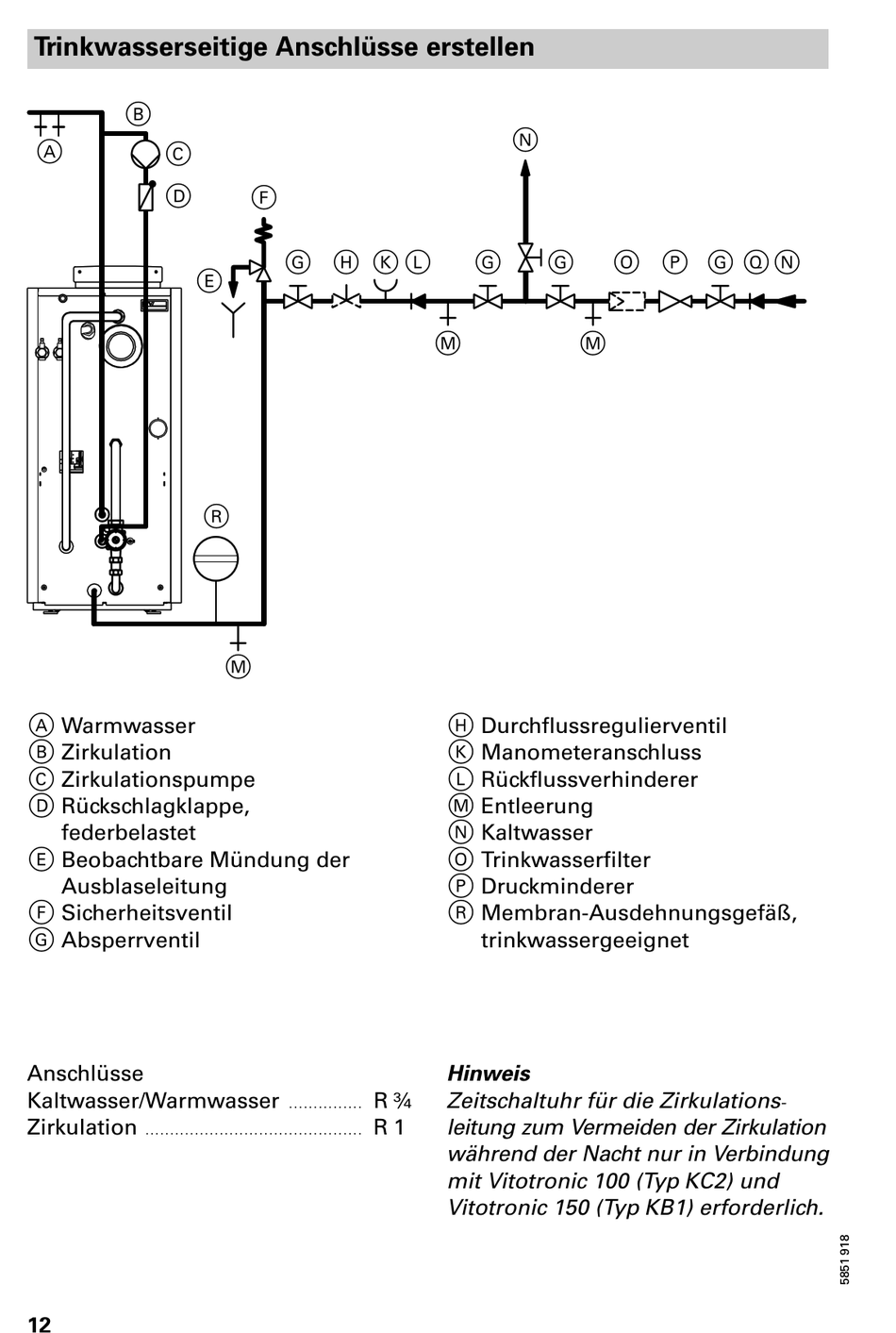

Trinkwasserseitige Anschlüsse erstellen
B
A
C
D
E
A Warmwasser
B Zirkulation
C Zirkulationspumpe
D Rückschlagklappe,
federbelastet
E Beobachtbare Mündung der
Ausblaseleitung
F Sicherheitsventil
G Absperrventil
Anschlüsse
Kaltwasser/Warmwasser
Zirkulation
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12
F
G H K L
R
M
. . . . . . . . . . . . . . .
N
G
M
H Durchflussregulierventil
K Manometeranschluss
L Rückflussverhinderer
M Entleerung
N Kaltwasser
O Trinkwasserfilter
P Druckminderer
R Membran Ausdehnungsgefäß,
trinkwassergeeignet
Hinweis
R ¾
Zeitschaltuhr für die Zirkulations
R 1
leitung zum Vermeiden der Zirkulation
während der Nacht nur in Verbindung
mit Vitotronic 100 (Typ KC2) und
Vitotronic 150 (Typ KB1) erforderlich.
G
O P G QN
M
