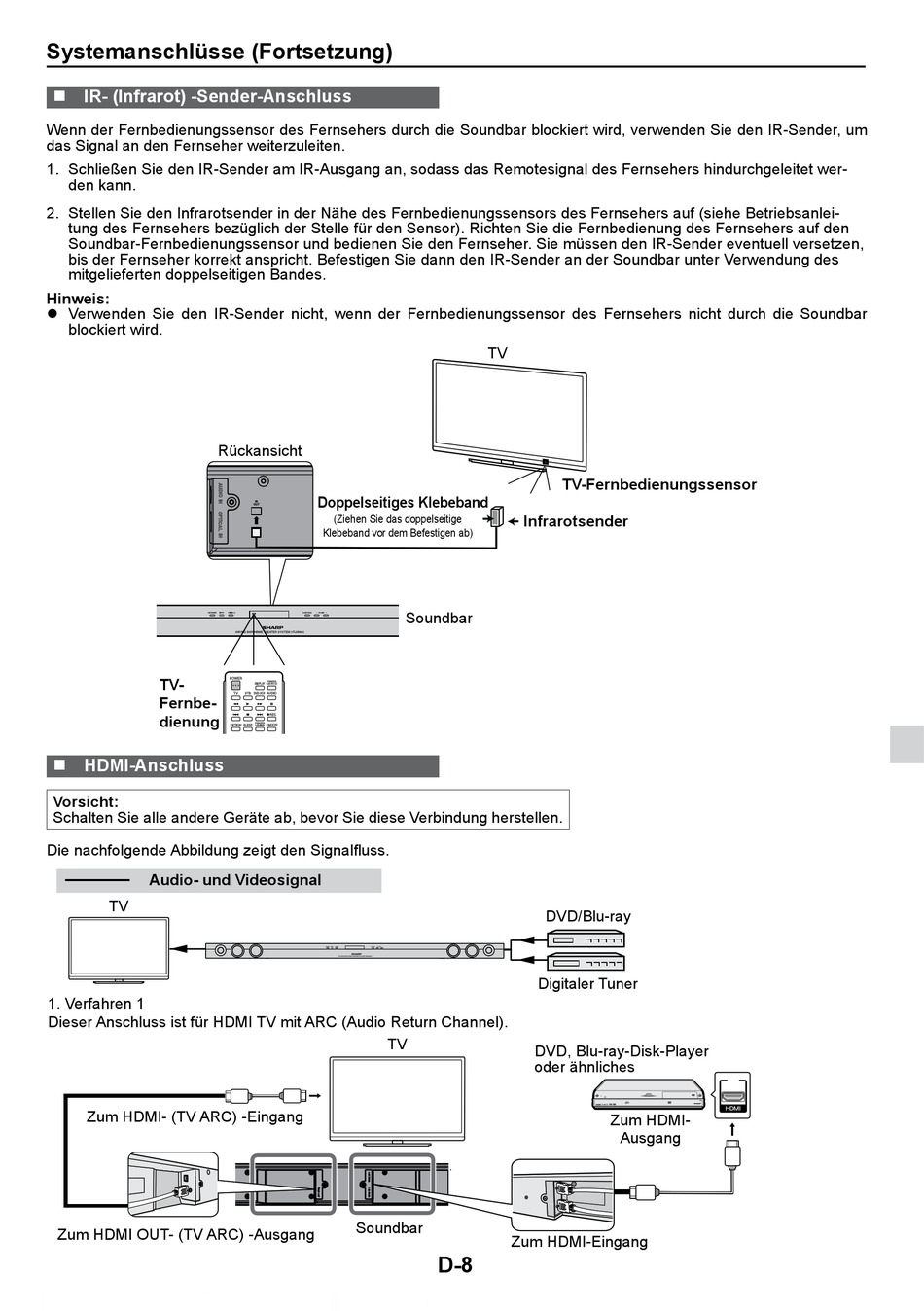

Systemanschlüsse (Fortsetzung)
„ IR- (Infrarot) -Sender-Anschluss
Wenn der Fernbedienungssensor des Fernsehers durch die Soundbar blockiert wird, verwenden Sie den IR-Sender, um
das Signal an den Fernseher weiterzuleiten.
1. Schließen Sie den IR-Sender am IR-Ausgang an, sodass das Remotesignal des Fernsehers hindurchgeleitet wer-
den kann.
2. Stellen Sie den Infrarotsender in der Nähe des Fernbedienungssensors des Fernsehers auf (siehe Betriebsanlei-
tung des Fernsehers bezüglich der Stelle für den Sensor). Richten Sie die Fernbedienung des Fernsehers auf den
Soundbar-Fernbedienungssensor und bedienen Sie den Fernseher. Sie müssen den IR-Sender eventuell versetzen,
bis der Fernseher korrekt anspricht. Befestigen Sie dann den IR-Sender an der Soundbar unter Verwendung des
mitgelieferten doppelseitigen Bandes.
Hinweis:
z Verwenden Sie den IR-Sender nicht, wenn der Fernbedienungssensor des Fernsehers nicht durch die Soundbar
blockiert wird.
Rückansicht
TV-
Fernbe-
dienung
„ HDMI-Anschluss
Vorsicht:
Schalten Sie alle andere Geräte ab, bevor Sie diese Verbindung herstellen.
Die nachfolgende Abbildung zeigt den Signalfluss.
Audio- und Videosignal
TV
1. Verfahren 1
Dieser Anschluss ist für HDMI TV mit ARC (Audio Return Channel).
Zum HDMI- (TV ARC) -Eingang
Zum HDMI OUT- (TV ARC) -Ausgang
TV
Doppelseitiges Klebeband
(Ziehen Sie das doppelseitige
Klebeband vor dem Befestigen ab)
Soundbar
TV
Soundbar
D-8
TV-Fernbedienungssensor
Infrarotsender
DVD/Blu-ray
Digitaler Tuner
DVD, Blu-ray-Disk-Player
oder ähnliches
Zum HDMI-
Ausgang
Zum HDMI-Eingang
