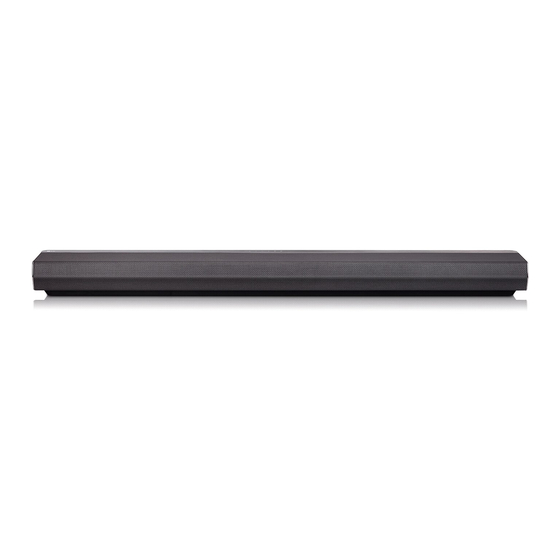

BEDIENUNGSANLEITUNG Drahtlos Sound Bar (Tonleiste) Bitte lesen Sie diese Bedienungsanleitung vor der Bedienung des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. MODELL DSH6 (DSH6, SPH5-W) *MFL69465058* www.lg.com...
Erste Schritte Sicherheitshinweise VORSICHT: Keine Hochspannungsgeräte in der Nähe dieses Gerätes verwenden. (z. B. elektrische Fliegenklatschen) Ansonsten besteht die Gefahr von Fehlfunktionen durch VORSICHT elektromagnetische Störungen. GEFAHR VON STROMSCHLÄGEN NICHT ÖFFNEN VORSICHT: Kein offenes Feuer auf das Gerät stellen, wie z. B. Kerzen. VORSICHT: ZUR VERMEIDUNG VON VORSICHT: Belüftungsöffnungen dürfen nicht STROMSCHLÄGEN DIE ABDECKUNG (BZW.
Seite 3
Akkus erhalten Sie bei den lokalen Behörden, der Entsorgungseinrichtung oder dem Fachhändler, bei dem Sie das Produkt erworben haben. (http:// Entsorgung Ihrer Altgeräte www.lg.com/global/sustainability/environment/ take-back-recycling/global-network-europe) 1. Das durchgestrichene Symbol eines fahrbaren Abfallbehälters weist darauf hin, dass Elektro- und Elektronik-Produkte (WEEE) getrennt vom Hausmüll entsorgt werden müssen.
Bestimmungen der Richtlinie 1999/5/EC erfüllt. Bedeutet Bereitschaftsbetrieb. Die vollständige Konformitätserklärung kann über Bedeutet “EIN” (Netz). folgende Postanschrift angefordert werden: LG Electronics European Shared Service Center B. V . Bedeutet gefährliche Spannung. Krijgsman 1 1186 DM Amstelveen The Netherlands oder kann auf der Webseite der Konformitätserklärung angefordert werden:...
Seite 5
Bedienungsfeld – AUTO POWER Ein/Aus Rückseite – Automatischer Funktionswechsel Soundbar installieren Wandmontage des Hauptgerätes – LG Sound Sync Verwendung der BLUETOOTH®-Technologie – Musik vom BLUETOOTH-Gerät hören Anschlüsse Verwendung der BLUETOOTH-App – Installieren Sie die “Music Flow Bluetooth”- Anschluss des Netzadapters App auf Ihrem Bluetooth-Gerät...
Wiedergabe von Musik auf Ihrem tragbaren Gerät. (zum Beispiel für MP3s oder Notebooks) Fernbedienung (1) Batterien (2) LG Sound Sync Einstellung der Lautstärke dieses Gerätes über die Fernbedienung Ihres LG Fernsehgerätes, falls dieses LG Sound Sync unterstützt. Netzadapter (1) Netzkabel (2) Einführung In dieser Bedienungsanleitung...
Erste Schritte Bedienungsfeld A Fernbedienungssensor C Die Tasten befinden sich auf der Rückseite. B Anzeigefenster Rückseite A p/o (Lautstärke) B DC IN : Netzadaptereingang Einstellen der Lautstärke. C OPTICAL IN : Optischer Eingang F (Funktion) D PORTABLE IN : Portable-Eingang Auswahl der Funktion und Eingangsquelle.
Erste Schritte Soundbar installieren Sie können den Ton hören, indem Sie das Gerät mit einem anderen Apparat verbinden: Fernseher, Blu- ray- DVD- Spieler usw. Stellen Sie das Gerät vor den Fernseher und verbinden Sie es mit dem Apparat Ihrer Wahl.(Bezieht sich auf Punkt 14 - 20) >...
Erste Schritte Wandmontage des 1. Richten Sie die UNTERKANTE des Fernsehgerätes an der Montageschablone der Wandhalterung Hauptgerätes mit der Unterkante des Fernsehgerätes aus und befestigen Sie das Gerät an dieser Position. Sie haben die Möglichkeit, das Hauptgerät an einer Wand zu montieren. 2.
Seite 11
Erste Schritte 4. Fixieren Sie die Halterungen mithilfe der 6. Ziehen Sie die Schrauben des Gerätes fest an. Schrauben (A) wie in unten gezeigter Abbildung demonstriert. Hinweis Hinweis Die für die Montage des Gerätes benötigten Um das Gerät aus den Halterungen zu lösen, Schrauben (A) und Wanddübel sind nicht führen Sie die Montageanleitung in umgekehrter im Lieferumfang enthalten.
Anschlüsse Anschluss des Drahtloser Subwoofer Netzadapters Verbindung Schließen Sie den Lautsprecher über den enthaltenen LED-Anzeige des Funk-Subwoofers Netzadapter an eine Steckdose an. 1. Schließen Sie das enthaltene Netzkabel am LED-Farbe Funktion Netzadapter an. 2. Schließen Sie das Netzadapterkabel am Grün Es wird versucht, die Verbindung Netzadaptereingang DC IN an.
Anschlüsse Funkverbindung manuell herstellen 5. Schalten Sie das Hauptgerät ein: Die Verbindung zwischen Sound Bar und Funk-Subwoofer wird Sollte die Verbindung nicht hergestellt worden sein, automatisch hergestellt. leuchtet am Funk-Subwoofer die rote LED-Anzeige - Die grüne LED-Anzeige auf der Rückseite des bzw.
Anschlüsse Anschließen an das Verwendung eines HDMI-Kabels Fernsehgerät Wenn Sie mit diesem Gerät und TV, die HDMI CEC und ARC (Audio-Rückkanal) unterstützen, anschließen, können Sie den TV-Ton über die Lautsprecher des Geräts genießen, ohne Anschluss Bitte verbinden Sie mit diesem Gerät und dem Fernsehgerät mit einem optischen Kabel.
Funktion, die entwickelt wurde, um die Steuerung und Kontrolle von CEC-fähigen Geräten, die über HDMI angeschlossen sind, mit nur einer Fernbedienungen zu ermöglichen. ※ Die Bezeichnungen für CEC lauten SimpLink (LG), Anynet+ (Samsung), BRAVIA Sync/Link (Sony), EasyLink (Philips), EZ-Sync/VIERA Link (Panasonic) usw.
Anschlüsse ARC-Funktion (Audio- Weitere Informationen zu HDMI Rückkanal) y Beachten Sie beim Anschluss eines HDMI- oder DVI-kompatiblen Gerätes die folgenden Punkte: Die ARC Funktion ermöglicht es einem HDMI- - Schalten Sie das HDMI-/DVI-Gerät und diesen Fernseher, Audio zum HDMI OUT des Geräts zu Player aus.
Anschlüsse Anschluss von Um sowohl Ton als auch Bild zu genießen Zusatzgeräten Sie können sowohl Ton als auch Bild von einem anderen verbundenen Gerät wiedergeben. HDMI-Anschluss Sie haben die Möglichkeit, Bild und Ton über den HDMI-Anschluss auf einem Zusatzgerät auszugeben. HDMI-Kabel Um nur Tonwiedergabe zu genießen Sie können auch die Tonwiedergabe eines anderen...
Anschlüsse OPTICAL IN-Anschluss TRAGBAR EIN-Anschluss Verbinden Sie eine optische Ausgabebuchse des externen Gerätes mit der OPTICAL IN-Buchse. Portable Z. B. MP3-Player. Kabel Optisches Kabel Mit der digitalen optischen Ausgabebuchse des externen Gerätes 1. Verbinden Sie den OPTICAL IN Anschluss an der Rückseite des Geräts mit der optischen Musik vom tragbaren Player hören Ausgangsbuchse Ihres Fernsehers.
Anschlüsse USB-Anschluss Anforderungen an USB-Geräte Verbinden Sie den USB- Datenspeicher (USB -Stick) y An einem Computer angeschlossene Geräte, für mit der USB-Buchse auf der Rückseite des Geräts. die eine weitere Software-Installation erforderlich ist, werden nicht unterstützt. y Das USB-Gerät niemals während der Dateiübertragung trennen.
Anschlüsse Hinweis Spielbare Dateien y Ordner/Dateien auf einem USB-Gerät werden Abtastfrequenz wie folgt erkannt. MP3 : von 32 bis 48 kHz : Ordner WMA : von 32 bis 48 kHz *ROOT OGG : von 32 bis 48 kHz : Datei FLAC : von 32 bis 192 kHz WAV : von 32 bis 48 kHz Bitrate...
Bedienung Hinweis Grundfunktionen y Diese Merkposition wird gelöscht, wenn Sie das Stromkabel ziehen oder das USB-Gerät vom Gerät trennen. USB-Bedienung y Wiederholen/Zufallswiedergabe funktioniert 1. Schließen Sie das USB-Gerät am USB-Anschluss folgendermaßen: des Gerätes an. 2. Drücken Sie mehrmals die Taste F und wählen die In der Anzeige Beschreibung Eingangsquelle USB aus.
LG Sound Sync aktiviert wurden. DISPLAY" erscheint und die Autom. Anzeige aktiviert wurde. (Standardeinstellung: EIN) OPT, HDMI, LG TV, ARC: Falls 15 Sekunden lang keine Taste gedrückt wird, wird die Anzeige verdunkelt. Nach weiteren fünf Sekunden wird die Anzeige ausgeschaltet.
Je nach angeschlossenem Gerät ist diese Funktion u. U. nicht verfügbar. Diese Einheit schaltet sich durch eine der folgenden y Wenn Sie die Bluetooth-Verbindung von Eingabequelle automatisch ein: Optisch, LG TV oder diesem Gerät trennen, werden einige Bluetooth. Bluetooth-Geräte kontinuierlich versuchen, Wenn Sie Ihren Fernseher oder ein anderes extern sich mit der Einheit zu verbinden.
Einheit die Funktion in Optisch. Sie hören dann Ihres LG Fernsehgerätes bedient werden: Lautstärke den Sound von Ihrem Gerät. auf/ab, Stummschalten Einzelheiten zu LG Sound Sync finden Sie in der Wenn Sie Ihr BLUETOOTH-Gerät Bedienungsanleitung des Fernsehers. anschließen möchten Nehmen Sie abhängig von den Fähigkeiten Ihres...
Bedienung Über Kabelverbindung Über Wireless-Verbindung 1. Schließen Sie Ihr LG Fernsehgerät über ein 1. Schalten Sie das Gerät über die Taste 1 (Ein-/ optisches Kabel an das Gerät an. Ausschalten) auf der Fernbedienung ein. 2. Drücken Sie mehrmals die Taste F und wählen die Eingangsquelle LG TV aus.
Wireless-Technologie kann bei aktivierter Bluetooth- Bluetooth-Gerätes, je nach Funktionsumfang, Übertragung über Reihenschaltung bedient werden. angezeigt. Dieses Gerät besitzt die Bezeichnung y Unterstützte Geräte: Mobiltelefone, MP3, Laptops, “LG DSH6 (XX)” . PDAs usw. Hinweis y Version: 4.0 y XX steht für die letzten beiden Ziffern y Codec: SBC der Bluetooth-Adresse.
Seite 27
Bedienung Hinweis 3. Nach erfolgter Verbindung mit Ihrem Bluetooth- Gerät erscheinen im Anzeigefenster nacheinander y Bei Störungen der Übertragung durch andere die Meldungen "PAIRED" Ihr Gerätename "BT". elektronische Geräte in der Nähe kann der Ton zeitweise unterbrochen werden. Hinweis y Es kann jeweils nur eine Verbindung zu y Falls der Gerätename nicht auf diesem Gerät einem Bluetooth-Gerät hergestellt werden.
Bedienung Verwendung der Installieren Sie die “Music Flow Bluetooth”-App über den “Google BLUETOOTH-App Android Market (Google Play Store)” 1. Tippen Sie auf das Symbol “Google Android Hinweis Market (Google Play Store)” . Die “Music Flow Bluetooth”-App kann mit 2. Geben Sie in der Suchleiste den Begriff “Music diesem Gerät nur über das Betriebssystem Flow Bluetooth”...
Bedienung Hinweis Klangeinstellungen y Die "Music Flow Bluetooth" Applikation wird bei folgenden Softwareversionen verfügbar sein; - Android: Ver. 4.0.3 (oder höher) Einstellung Sound-Effekt y Wenn Sie die “Music Flow Bluetooth”-App Dieses System besitzt eine Reihe voreingestellter für den Betrieb verwenden, könnte es einige Surround- Klangeffekte.
Bedienung Automatische Subwoofer/Höhen/Bässe Lautstärkenregelung einstellen Dieses Gerät unterstützt die automatische Der Klang für die Höhen, Bässe und für den Lautstärkefunktion und stellt die Lautstärke auf Subwoofer kann nach Wunsch eingestellt werden. einen angenehmen Wert ein. TRE (Höhen)/BAS (Bässe): -5 dB bis 5 dB Drücken Sie bei zu lautem oder zu leisem Ton die WF (Subwoofer): -15 dB bis 6 dB Taste AUTO VOL auf der Fernbedienung.
Überprüfen sie, ob ihr LG TV LG Sound Sync unterstützt. LG Sound Sync y Überprüfen sie die Verbindung von LG Sound Sync (Optisch oder Drahtlos). funktioniert nicht. y Überprüfen sie die Ton Einstellungen ihres TV Gerätes und dieser Einheit.
Seite 32
Fehlersuche URSACHE & BEHEBUNG STÖRUNG Überprüfen Sie unten stehende Details und nehmen Sie die notwendigen Änderungen vor. y Ändern Sie die AUDIO DIGITAL OUT (AUDIO DIGITAL AUS) -Einstellung im Setup- Menü des TVs von [PCM] auf [AUTO] oder [BITSTREAM]. Hierfür muss die Sound- Leiste mit dem TV verbunden sein.
Marken und Lizenzen Alle anderen Markennamen sind Markenzeichen der jeweiligen Eigentümer. Die Bluetooth Markennamen und Logos sind Eigentum der Bluetooth SIG, Inc. LG Electronics besitzt eine Genehmigung für die Verwendung dieser Marken. Alle anderen Markennamen und Handelsbezeichnungen sind Eigentum der jeweiligen Besitzer.
Anhang Technische Daten Allgemein Siehe Hauptetikett auf dem Gerät. Leistungsaufnahme Bereitschaftsbetrieb Netzwerk: 0,5 W (Wenn sämtliche Netzwerkanschlüsse aktiviert sind.) y Modell: DA-38A25 y Hersteller: Asian Power Devices Inc. Netzadapter y Eingang: 100 - 240 V Wechselstrom, 50 - 60 Hz, 1,2 A y Ausgang: 25 V 0 1,52 A Gesamtabmessungen (B x H x T) Ca.
Seite 35
Anhang Funk-Subwoofer Stromversorgung Siehe Hauptetikett auf dem Subwoofer. Leistungsaufnahme Siehe Hauptetikett auf dem Subwoofer. 1-Weg-1-Lautsprecher Widerstand 3 Ω Nenneingangsleistung 200 W Max. Eingangsleistung 400 W Gesamtabmessungen (B x H x T) Ca. 171 mm x 320 mm x 252 mm Gesamtgewicht Ca.
Anhang Wartung Umgang mit dem Gerät Transport des Gerätes Bitte bewahren Sie die Originalverpackung auf. Um einen ausreichender Schutz beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der Originalverpackung. Reinigung der äußeren Oberflächen y Verwenden Sie keine flüchtigen Flüssigkeiten, wie Insektensprays.
