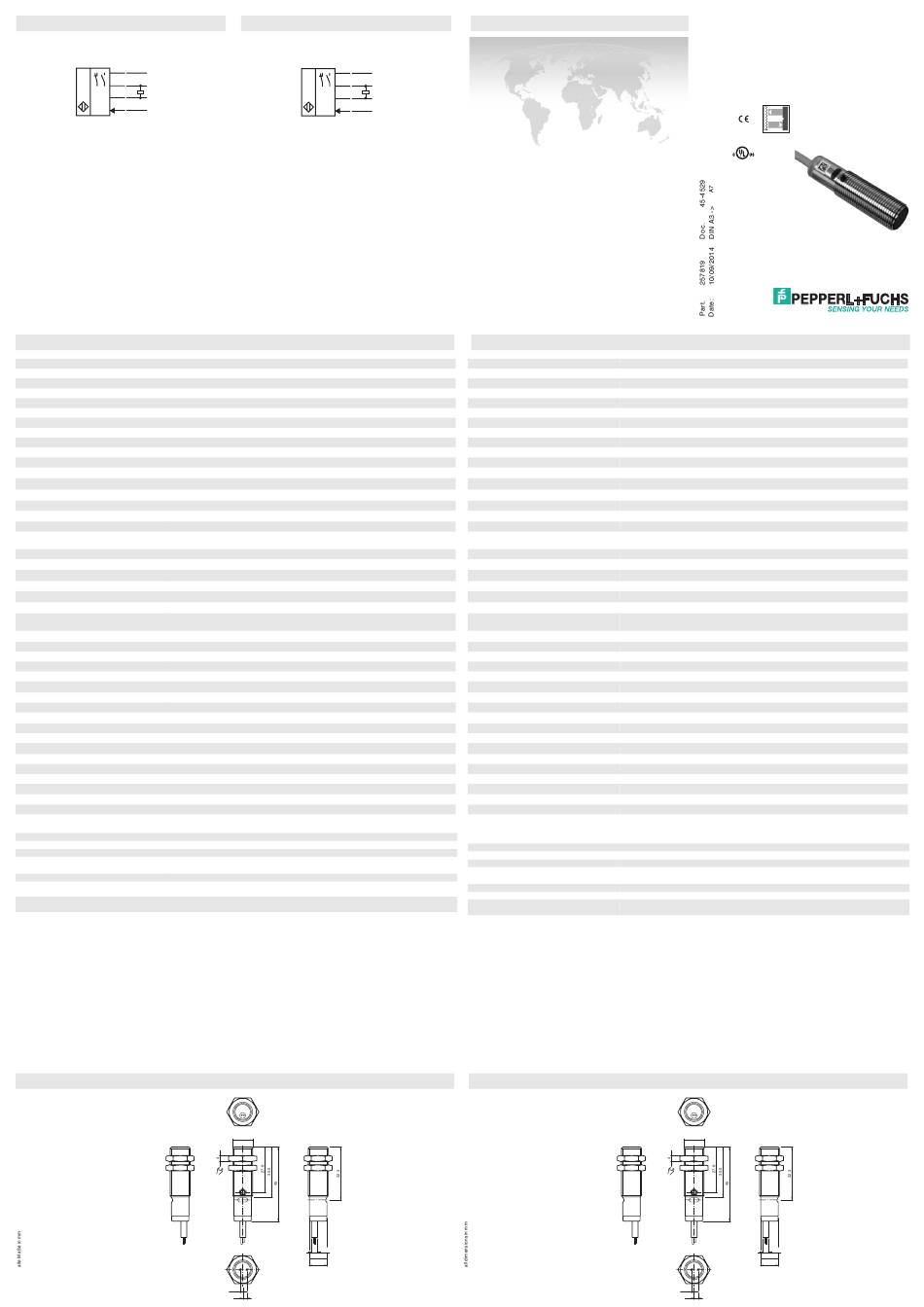

Pepperl+Fuchs OBR2500-12GM40-E5 Kurzanleitung

Elektrischer Anschluss
BN
L+
BK
Q
BU
L-
WH
IN
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 2500 mm
Reflektorabstand 50 ... 2500 mm
Grenzreichweite 3000 mm
Referenzobjekt Reflektor H50
Lichtsender LED, 640 nm
Polarisationsfilter ja
Winkelabweichung +/- 2 °
Lichtfleckdurchmesser ca. 150 mm im Abstand von 2500 mm
Öffnungswinkel ca. 3,5 °
Lichtaustritt frontal
Fremdlichtgrenze EN 60947-5-2 20000 Lux
Kenndaten funktionale Sicherheit
MTTF 800 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün: Power on
Funktionsanzeige LED gelb: leuchtet bei Empfang des Sendestrahls ; blinkt bei Unterschreiten der Funk-
tionsreserve; aus bei Strahlunterbrechung
Bedienelemente Empfindlichkeitseinsteller
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC , class 2
B
Welligkeit 10 %
Leerlaufstrom I ≤ 15 mA
0
Eingang
Steuereingang hellschaltend: +UB
dunkelschaltend: 0 V
Ausgang
Schaltungsart hell-/dunkelschaltend elektronisch umschaltbar
Signalausgang 1 PNP-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA , ohmsche Last
Spannungsfall U ≤ 2 V
d
Schaltfrequenz f ≤ 1000 Hz
Ansprechzeit 0,5 ms
Umgebungsbedingungen
Umgebungstemperatur -30 ... 60 °C (-22 ... 140 °F)
Lagertemperatur -40 ... 70 °C (-40 ... 158 °F)
Mechanische Daten
Schutzart IP67
Anschluss Festkabel 2 m
Material
Gehäuse Messing, vernickelt
PMMA
Lichtaustritt
Masse ca. 45 g
Kabellänge 2 m
Normen- und Richtlinienkonformität
Richtlinienkonformität
EN 60947-5-2:2007
EMV-Richtlinie 2004/108/EG
Normenkonformität
Normen UL 508
Zulassungen und Zertifikate
UL-Zulassung cULus Listed, Class 2 Power Source, Type 1 enclosure
CCC-Zulassung Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und
daher nicht mit einer CCC-Kennzeichnung versehen.
Zulassungen CE, cULus Listed 57M3 (nur in Verbindung mit UL Class 2 Spannungsversorgung;
Type 1 enclosure)
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
Electrical connection
BN
L+
BK
Q
BU
L-
WH
IN
M12 x 1
17
ø 3.5
ø 10.4
ø 10.6
1.65
2.6
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range 0 ... 2500 mm
Reflector distance 50 ... 2500 mm
Threshold detection range 3000 mm
Reference target H50 reflector
Light source LED, 640 nm
Polarization filter yes
Angle deviation +/- 2 °
Diameter of the light spot approx. 150 mm at a distance of 2500 mm
Angle of divergence approx. 3.5 °
Optical face frontal
Ambient light limit EN 60947-5-2 20000 Lux
Functional safety related parameters
MTTF 800 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating means
Operation indicator LED green: Power on
Function indicator LED yellow: lights up when receiving the light beam ; flashes when falling short of the
stability control; OFF when light beam is interrupted
Control elements sensitivity adjustment
Electrical specifications
Operating voltage U 10 ... 30 V DC , class 2
B
Ripple 10 %
No-load supply current I ≤ 15 mA
0
Input
Control input light on +UB
dark on: 0 V
Output
Switching type light/dark on electrically switchable
Signal output 1 PNP output, short-circuit protected, reverse polarity protected, open collector
Switching voltage max. 30 V DC
Switching current max. 100 mA , resistive load
Voltage drop U ≤ 2 V
d
Switching frequency f ≤ 1000 Hz
Response time 0.5 ms
Ambient conditions
Ambient temperature -30 ... 60 °C (-22 ... 140 °F)
Storage temperature -40 ... 70 °C (-40 ... 158 °F)
Mechanical specifications
Degree of protection IP67
Connection 2 m fixed cable
Material
Housing brass, nickel-plated
PMMA
Optical face
Mass approx. 45 g
Cable length 2 m
Compliance with standards and direc-
tives
Directive conformity
EMC Directive 2004/108/EC EN 60947-5-2:2007
Standard conformity
UL 508
Standards
Approvals and certificates
UL approval cULus Listed, Class 2 Power Source, Type 1 enclosure
CCC approval CCC approval / marking not required for products rated ≤36 V
Approvals CE, cULus Listed 57M3 (Only in association with UL Class 2 power supply; Type 1
enclosure)
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
Reflexions-Lichtschranke
Festkabel 2 m
Retroreflective sensor
2 m fixed cable
OBR2500-12GM40-E5
M12 x 1
17
ø 3.5
ø 10.4
ø 10.6
1.65
2.6
