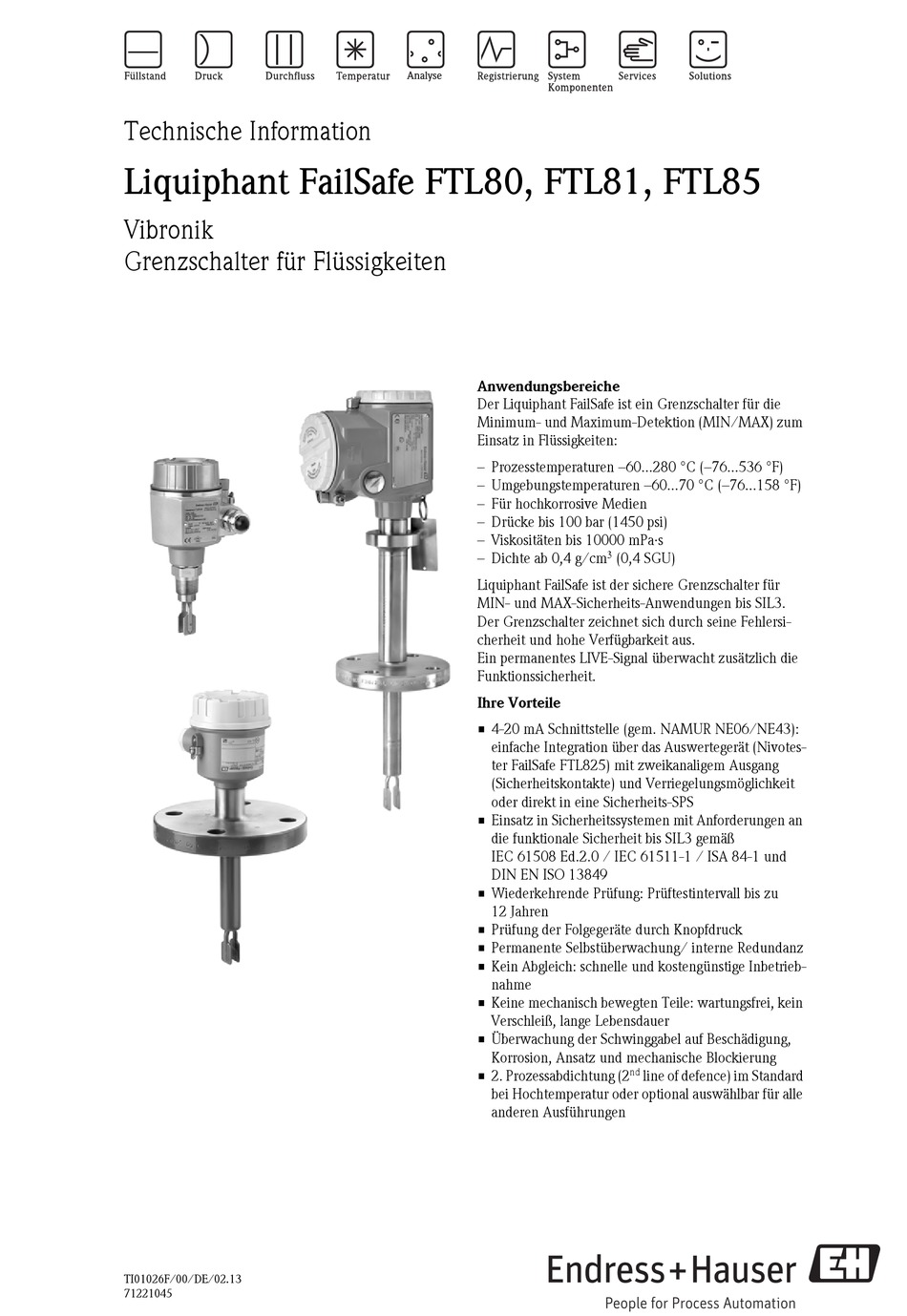

Endress+Hauser Liquiphant FailSafe FTL80 Technische Information

Technische Information

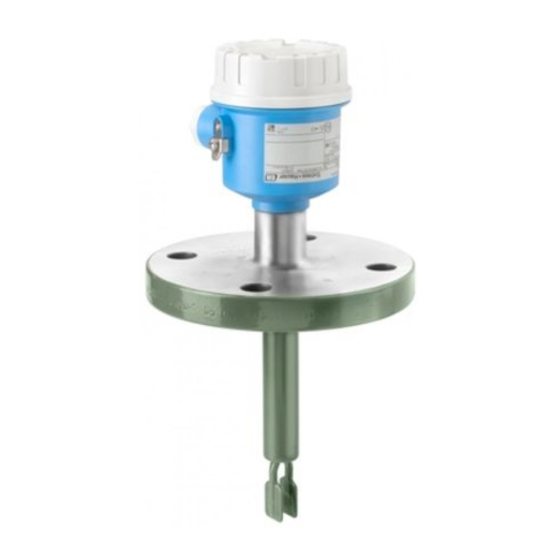

Liquiphant FailSafe FTL80, FTL81, FTL85
Vibronik
Grenzschalter für Flüssigkeiten
TI01026F/00/DE/02.13
71221045
Analyse
Anwendungsbereiche
Der Liquiphant FailSafe ist ein Grenzschalter für die
Minimum- und Maximum-Detektion (MIN/MAX) zum
Einsatz in Flüssigkeiten:
– Prozesstemperaturen –60...280 °C (–76...536 °F)
– Umgebungstemperaturen –60...70 °C (–76...158 °F)
– Für hochkorrosive Medien
– Drücke bis 100 bar (1450 psi)
– Viskositäten bis 10000 mPa·s
– Dichte ab 0,4 g/cm
Liquiphant FailSafe ist der sichere Grenzschalter für
MIN- und MAX-Sicherheits-Anwendungen bis SIL3.
Der Grenzschalter zeichnet sich durch seine Fehlersi-
cherheit und hohe Verfügbarkeit aus.
Ein permanentes LIVE-Signal überwacht zusätzlich die
Funktionssicherheit.
Ihre Vorteile
• 4-20 mA Schnittstelle (gem. NAMUR NE06/NE43):
einfache Integration über das Auswertegerät (Nivotes-
ter FailSafe FTL825) mit zweikanaligem Ausgang
(Sicherheitskontakte) und Verriegelungsmöglichkeit
oder direkt in eine Sicherheits-SPS
• Einsatz in Sicherheitssystemen mit Anforderungen an
die funktionale Sicherheit bis SIL3 gemäß
IEC 61508 Ed.2.0 / IEC 61511-1 / ISA 84-1 und
DIN EN ISO 13849
• Wiederkehrende Prüfung: Prüftestintervall bis zu
12 Jahren
• Prüfung der Folgegeräte durch Knopfdruck
• Permanente Selbstüberwachung/ interne Redundanz
• Kein Abgleich: schnelle und kostengünstige Inbetrieb-
nahme
• Keine mechanisch bewegten Teile: wartungsfrei, kein
Verschleiß, lange Lebensdauer
• Überwachung der Schwinggabel auf Beschädigung,
Korrosion, Ansatz und mechanische Blockierung
• 2. Prozessabdichtung (2
bei Hochtemperatur oder optional auswählbar für alle
anderen Ausführungen

(0,4 SGU)
nd
line of defence) im Standard
