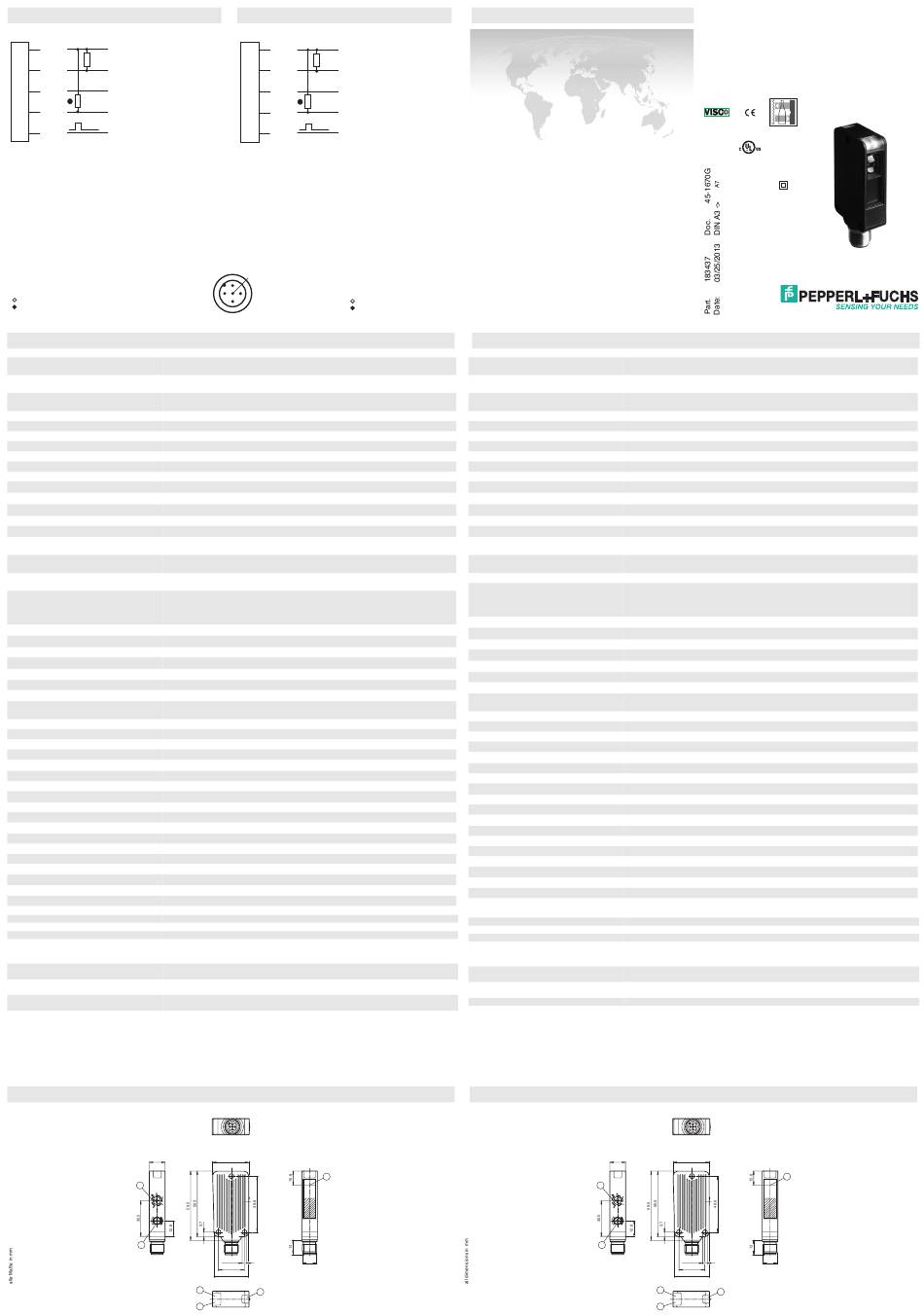

Pepperl+Fuchs MLV41-54-G/102/123/124 Kurzanleitung

Elektrischer Anschluss
Option:
+UB
1
Alarm
2 Q2
0 V
3
4 Q1
ET
5
Teach
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 4 m im Teach-Betrieb
0 ... 5,2 m bei Schalterstellung "N"
Reflektorabstand 0 ... 4 m im Teach-Betrieb
0 ... 5,2 m bei Schalterstellung "N"
Grenzreichweite 6,5 m
Referenzobjekt Reflektor H85-2
Lichtsender LED
Lichtart rot, Wechsellicht , 660 nm
Winkelabweichung max. ± 1°
Lichtfleckdurchmesser ca. 100 mm bei Reichweite 4 m
Öffnungswinkel 1,5 °
Fremdlichtgrenze 40000 Lux
Kenndaten funktionale Sicherheit
MTTF 900 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün, statisch leuchtend Power on , Unterspannungsanzeige: LED grün pulsie-
rend (ca. 0,8 Hz) , Kurzschluss : LED grün blinkend (ca. 4 Hz)
Funktionsanzeige 2 LEDs gelb für Schaltzustand, Funktionsreserve, Teach-In Betrieb und Kontraster-
kennungsbetrieb
Bedienelemente Drehschalter für hell/dunkel, 5-stufiger mechanischer Schalter zur Einstellung der
Kontrasterkennungsstufen
Kontrasterkennungsstufen 10 % - saubere, wassergefüllte PET-Flaschen
18 % - Klarglasflaschen
40 % - Farbglas oder nichttransparente Materialien
einstellbar durch Teach-In-Schalter
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
Welligkeit max. 10 %
Leerlaufstrom I max. 35 mA
0
Eingang
Funktionseingang Ext. Teach-In-Eingang (ET)
Ausgang
Vorausfallausgang 1 NPN-Funktionsreserveausgang (Alarm), kurzschlussfest, verpolsicher, offener Kol-
lektor
Schaltungsart hell-/dunkelschaltend umschaltbar
Signalausgang 1 NPN-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
Spannungsfall U ≤ 2,5 V DC
d
Schaltfrequenz f 1000 Hz
Ansprechzeit 0,5 ms
Umgebungsbedingungen
Umgebungstemperatur -40 ... 60 °C (-40 ... 140 °F)
Lagertemperatur -40 ... 75 °C (-40 ... 167 °F)
Mechanische Daten
Schutzart IP67
Anschluss Gerätestecker M12 x 1, 5-polig
Material
Gehäuse Aluminium , Delta-Seal Beschichtung
Lichtaustritt Glasscheibe
Stecker Metall
Masse 50 g
Normen- und Richtlinienkonformität
Richtlinienkonformität
EN 60947-5-2:2007
EMV-Richtlinie 2004/108/EG
Normenkonformität
Produktnorm EN 60947-5-2:2007
IEC 60947-5-2:2007
Zulassungen und Zertifikate
Schutzklasse II, Bemessungsspannung ≤ 50 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1 ,
Funktionsisolierung nach DIN EN 50178
UL-Zulassung cULus Listed 57M3 (nur in Verbindung mit UL Class 2 Spannungsversorgung; Type 1
enclosure)
CCC-Zulassung Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und
daher nicht mit einer CCC-Kennzeichnung versehen.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
13.6
3
L D
5
Electrical connection
Option:
+UB
1
Alarm
2 Q2
0 V
3
4 Q1
ET
5
Teach
1
5
2 4
= Light on
= Dark on
3
31
4
ø 4.3 (3 x) M12 x 1
22.6
30
2
2
1
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range 0 ... 4 m in TEACH mode
0 ... 5.2 m at switch position "N"
Reflector distance 0 ... 4 m in TEACH mode
0 ... 5.2 m at switch position "N"
Threshold detection range 6.5 m
Reference target H85-2 reflector
Light source LED
Light type modulated visible red light , 660 nm
Angle deviation max. ± 1°
Diameter of the light spot approx. 100 mm at detection range 4 m
Angle of divergence 1.5 °
Ambient light limit 40000 Lux
Functional safety related parameters
MTTF 900 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating means
Operating display LED green, statically lit Power on , Undervoltage indicator: Green LED, pulsing
(approx. 0.8 Hz) , short-circuit : LED green flashing (approx. 4 Hz)
Function display 2 LEDs yellow for switching state, stability control, TEACH-IN and contrast detection
mode
Controls rotary switch for light/dark, 5-step switch for contrast recognition adjustment
Contrast detection levels 10 % - clean, water filled PET bottles
18 % - clear glass bottles
40 % - colored glass or opaque materials
adjustable due to TEACH-IN switch
Electrical specifications
Operating voltage U 10 ... 30 V DC
B
Ripple max. 10 %
No-load supply current I max. 35 mA
0
Input
Function input Ext. Teach-In input (ET)
Output
Pre-fault indication output 1 NPN function reserve output (alarm), short-circuit protected, reverse polarity protec-
ted, open collector
Switching type light/dark on switchable
Signal output 1 NPN output, short-circuit protected, reverse polarity protected, open collector
Switching voltage max. 30 V DC
Switching current max. 100 mA
Voltage drop U ≤ 2.5 V DC
d
Switching frequency f 1000 Hz
Response time 0.5 ms
Ambient conditions
Ambient temperature -40 ... 60 °C (-40 ... 140 °F)
Storage temperature -40 ... 75 °C (-40 ... 167 °F)
Mechanical specifications
Protection degree IP67
Connection M12 x 1 connector, 5-pin
Material
Housing aluminum , Delta-Seal coated
Optical face glass pane
Connector metal
Mass 50 g
Compliance with standards and direc-
tives
Directive conformity
EN 60947-5-2:2007
EMC Directive 2004/108/EC
Standard conformity
Product standard EN 60947-5-2:2007
IEC 60947-5-2:2007
Approvals and certificates
Protection class II, rated voltage ≤ 50 V AC with pollution degree 1-2 according to IEC 60664-1 , func-
tional insulation acc. to DIN EN 50178
UL approval cULus Listed 57M3 (Only in association with UL Class 2 power supply; Type 1 enclos-
ure)
CCC approval CCC approval / marking not required for products rated ≤36 V
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
13.6
3
L D
5
Reflexions-Lichtschranke
mit Gerätestecker M12 x 1, 5-polig
Retroreflective sensor
with 5-pin, M12 x 1 connector
MLV41-54-G/102/123/124/
31
4
ø 4.3 (3 x) M12 x 1
22.6
30
2
2
1
