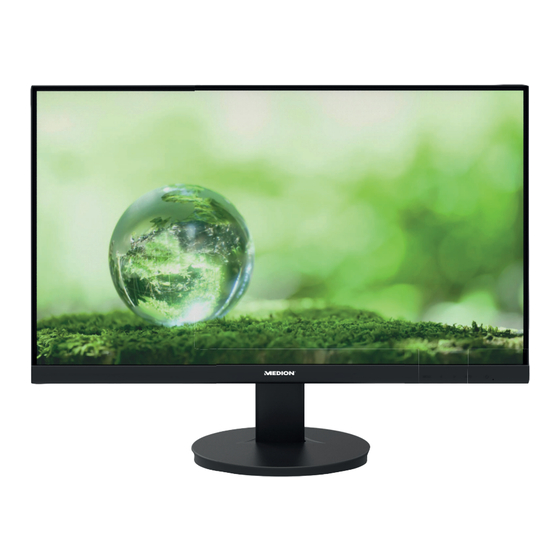

- Seite 1 Bedienungsanleitung 60,5 cm (24“) Full HD Monitor MEDION AKOYA ® ® P52408 (MD 22000)
- Seite 2 Inhaltsverzeichnis Informationen zu dieser Bedienungsanleitung ........3 1.1. Zeichenerklärung ....................3 Bestimmungsgemäßer Gebrauch .............. 4 EU Konformitätsinformation ..............5 3.1. Informationen zu Markenzeichen ..............5 Sicherheitshinweise ..................6 4.1. Betriebssicherheit ....................6 4.2. Aufstellungsort ..................... 7 4.3. Reparatur ........................8 4.4.
- Seite 3 1. Informationen zu dieser Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Ge- rät und in der Bedienungsanleitung.
- Seite 4 2. Bestimmungsgemäßer Gebrauch Der TFT Monitor dient ausschließlich der Wiedergabe von Video- und Audiosignalen externer Geräte wie z. B. Computern, de- ren Anschlüsse und Bildauflösungen mit den hier angegebenen technischen Daten des TFT Monitors übereinstimmen. Jede an- dere Verwendung ist nicht bestimmungsgemäß. •...
- Seite 5 3. EU Konformitätsinformation Hiermit erklärt die MEDION AG, dass der Funkanlagentyp MD 22000 der Richtlinie • EMV-Richtlinie 2014/30/EU • Niederspannungsrichtlinie 2014/35/EU • Öko-Design Richtlinie 2009/125/EG Allerdings ist dieses Gerät mit keiner vollständigen Funktion zur Minimierung des Verbrauchs gemäß der Ökodesign-Richtlinie ausgestattet. Diese Funktion wird in der Regel bei dieser Produktkategorie durch das angeschlossene Endge- rät (Personal Computer) definiert bzw.
- Seite 6 4. Sicherheitshinweise 4.1. Betriebssicherheit • Dieses Gerät kann von Kindern ab 8 Jahren und darüber so- wie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
- Seite 7 4.2. Aufstellungsort • Halten Sie Ihren Monitor und alle angeschlosse nen Geräte von Feuchtigkeit fern und ver meiden Sie Staub, Hitze, direk- te Sonneneinstrahlung und offene Brandquellen (Kerzen oder ähnliches). Das Nichtbeachten dieser Hinweise kann zu Stö- rungen oder zur Beschädigung des Monitors führen. •...
- Seite 8 4.3. Reparatur • Wenden Sie sich an den Kundendienst, wenn: – das Netzkabel angeschmort oder beschädigt ist, – Flüssigkeit in den Monitor eingedrungen ist, – der Monitor nicht ordnungsgemäß funktioniert, – der Monitor heruntergefallen oder das Gehäuse beschä- digt ist. •...
- Seite 9 4.5. Stromversorgung GEFAHR! Stromschlaggefahr! Auch bei ausgeschaltetem Gerät sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem Monitor zu unter- brechen oder das Gerät gänzlich von Spannung frei- zuschalten, ziehen Sie den Netzstecker aus der Steck- dose. •...
- Seite 10 5. Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Monitor haben Sie erhalten: • Monitor • HDMI-Kabel •...
- Seite 11 6. Geräteübersicht 6.1. Vorderseite 3 4 5 6 Monitorfuß Bild M E N U – Öffnen des Menüs; Im Menü: Menüpunkt auswählen Im Menü: nach links navigieren, Optionen ändern; Signaleingang wählen Im Menü: Nach rechts navigieren, Optionen ändern; im Grundzustand: Lautstärke einstellen A U T O –...
- Seite 12 6.2. Rückseite AC in HDMI Öffnung für Kensington® Schloss Kopfhöreranschluss L I N E I N – Audio-Anschluss (3,5 mm Stereoklinke) V G A – VGA-Anschluss H D M I – HDMI-Anschluss D P – DisplayPort-Anschluss A C I N – Anschluss für Stromversorgung Befestigungslöcher für Wandhalterung...
- Seite 13 7. Inbetriebnahme 7.1. Vor dem Anschluss des Monitors Es kann vorkommen, dass Ihr bisheriger Monitor eine physikalische Auflösung un- terstützt, die von Ihrem neuen Monitor nicht unterstützt wird. Dann erscheint nach dem Anschluss Ihres neuen Monitors zunächst kein korrektes Bild. ...
- Seite 14 7.3. Aufstellen Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dun- kel-Kontraste, um Ihre Augen zu schonen. Der Monitor soll niemals in unmittelbarer Nähe der Fenster stehen, weil an dieser Stelle der Arbeitsraum durch das Tageslicht am hellsten beleuchtet ist. Diese Hellig- keit erschwert die Anpassung der Augen an den dunkleren Monitor.
- Seite 15 • Allgemein – Verändern Sie häufig (ca. alle 20-30 Minuten) Ihre Haltung und le- gen Sie häufig Pausen ein, um Ermüdungen zu vermeiden. • Rücken – Beim Sitzen am Arbeitsplatz muss der Rücken durch die aufrechte oder leicht nach hinten geneigte Rückenlehne des Arbeitsstuhls abgestützt wer- den.
- Seite 16 7.4. Anschließen AC in HDMI Schließen Sie die Verbindungskabel nur bei ausgeschaltetem Monitor und Computer an, um Beschädigungen und Fehlfunktionen zu vermei- den. 7.4.1. Signalkabel anschließen Stecken Sie das Signalkabel in einen der Anschlüsse am Monitor: – D P –...
- Seite 17 7.4.4. Stromversorgung anschließen Schließen Sie den mitgelieferten Netzadapter an den Anschluss A C I N des Gerätes an. Verbinden Sie das andere Ende mit einer gut zugänglichen Netzsteckdose. Die Netzsteckdose muss sich in der Nähe des Monitors befinden und leicht erreich- bar sein (gleichen Stromkreis wie für den Rechner verwenden).
- Seite 18 8. Menü AUTO MENU Über das Monitormenü können Sie verschiedene Einstellungen vornehmen. Drücken Sie die Taste M E N U , um das OSD zu aktivieren. Mit den Tasten wählen Sie die Optionen aus den Menüs. Bestätigen Sie Ihre Wahl mit der Taste A U T O . ...
- Seite 19 SPRACHE Auswahl der Menüsprache HPOSITION Position des Menüs im Bild VPOSITION Blendet das Menü nach Ablauf einer OSD ANZEIGEZEIT voreingestellten Zeitspanne aus. TRANSPARENZ Menühintergrund ein- oder ausblenden Auswahl eines voreingestellten Farbpro- MODUS fils Lautstärke der integrierten Lautsprecher LAUTSTÄRKE einstellen Auswahl der Bildquelle. Bei einigen Ein- EINGANGSWAHL gangsquellen ist das Menü...
- Seite 20 9. Stromspareinrichtungen Dieser Monitor schaltet in verschiedene Stromsparzustände, die vom jeweiligen Rechner / Betriebssystem vorgegeben werden. Dies entspricht den aktuellen Anfor- derungen zur Reduzierung des Energieverbrauchs. Der Monitor unterstützt die folgenden Arten von Stromsparmodi: Leistung Farbe der Bereitschaft Status (Nennwert) Betriebsanzeige (ca.) <...
- Seite 21 10.2. Fehlerhafte Farbdarstellung; Bild ist zu hell/zu dunkel • Überprüfen Sie die Farbeinstellungen im Menü des Monitores oder im Betriebs- system des Rechners. • Wählen Sie AUTOM. EINSTELLUNG, um die Einstellungen für Helligkeit und Kontrast zu optimieren. Zur Optimierung sollte das Display eine Textseite anzei- gen.
- Seite 22 12. Pixelfehler bei TFT-Monitoren Trotz modernster Fertigung kann es auf 5 Pixel Grund der hochkomplexen Technik in selte- nen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen. Zeilen Bei Aktiv Matrix TFTs mit einer Auflösung von 1.920 x 1.080 Pixel, welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammensetzen, Pixel kommen insgesamt ca.
- Seite 23 13. Entsorgung VERPACKUNG Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpa- ckung. Verpackungen sind aus Materialien hergestellt, die umweltscho- nend entsorgt und einem fachgerechten Recycling zugeführt werden können. GERÄT Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dür- fen nicht im normalen Hausmüll entsorgt werden.
- Seite 24 14. Technische Daten Gerät Typ Nr. EM247EW Nennspannung 100-240 V ~ 50/60 Hz 1,0 A Standby: < 0,5 W Leistungsaufnahme Betrieb: < 40 W (max.) Audioausgabe 2 x 2 W max. über Lautsprecher Bild Bildgröße 60,5 cm (24”), TFT mit LED-Backlight Seitenverhältnis 16:9 Auflösung...
- Seite 25 Abmessungen / Gewichte Gewicht Mit Fuß: ca. 3,3 kg Abmessungen (BxHxT) Mit Fuß: ca. 540 x 410 x 198 mm Wandmontage Vesa Standard, Lochabstand 100 x 100 mm 15. Produktdatenblatt Scannen Sie passend zum Modell den auf dem Energielabel oder alternativ in der Bedienungsanleitung abgebildeten QR Code, um das Produktdatenblatt als Down- load zu erhalten.
- Seite 26 Ihre Erfahrungen austauschen und Ihr Wissen weiter- geben. Sie finden unsere Service Community unter http://community.medion.com. • Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen. • Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.
- Seite 27 Öffnungszeiten Multimedia-Produkte (PC, Notebook, etc.) Mo. - Fr.: 09:00 - 19:00 0848 - 24 24 25 Serviceadresse MEDION/LENOVO Service Center Ifangstrasse 6 8952 Schlieren Schweiz Belgien Öffnungszeiten Rufnummer Mo. - Fr.: 09:00 - 19:00 02 - 200 61 98 Serviceadresse MEDION B.V.
- Seite 28 Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/de/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
- Seite 29 Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/lu/de/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
- Seite 30 18. Datenschutzerklärung Sehr geehrter Kunde! Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, 45307 Essen als Ver- antwortlicher Ihre personenbezogenen Daten verarbeiten. In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieb- lichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D –...
