Montage
3.4 Vorgehensweise zur Montage
Der erforderliche Schalttafelausschnitt beträgt 92 mm x 45 mm (3,62 in x 1,77 in).

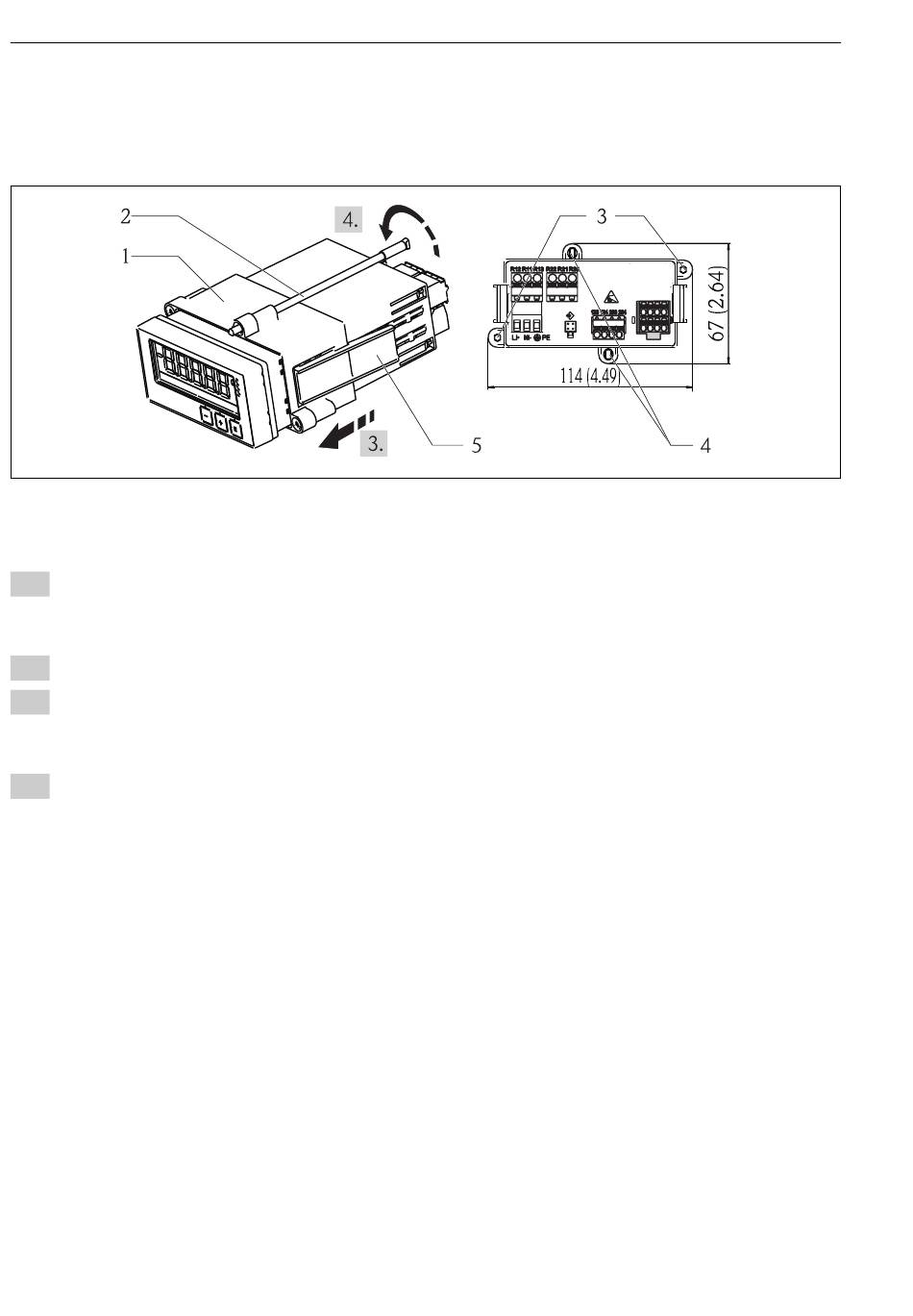

 2 Einbau in Schalttafel
1. Gewindestangen (Pos. 2) in die vorgesehenen Positionen am Montagerahmen (Pos. 1)
schrauben. Hierfür stehen wahlweise vier gegenüberliegende Einschraubpositionen zur
Verfügung (Pos. 3 / 4).
2. Gerät mit Dichtring von vorne durch den Schalttafelausschnitt schieben.
3. Zur Befestigung des Tubus in der Schalttafel, Gerät waagerecht halten und Montagerah-
men (Pos. 1) mit den eingeschraubten Gewindestangen über den Tubus schieben bis
dieser einrastet.
4. Gewindestangen festziehen um das Gerät zu fixieren.
Zur Demontage des Gerätes kann der Montagerahmen an den Rastelementen (Pos. 5) entrie-
gelt und anschließend abgezogen werden.
3.5 Einbaukontrolle
• Ist der Dichtungsring unbeschädigt?
• Ist der Montagerahmen fest am Gehäuse des Gerätes eingerastet?
• Sind die Gewindestangen angezogen?
• Sitzt das Gerät mittig im Schalttafelausschnitt?
