Inhaltszusammenfassung für Bosch BSG81360

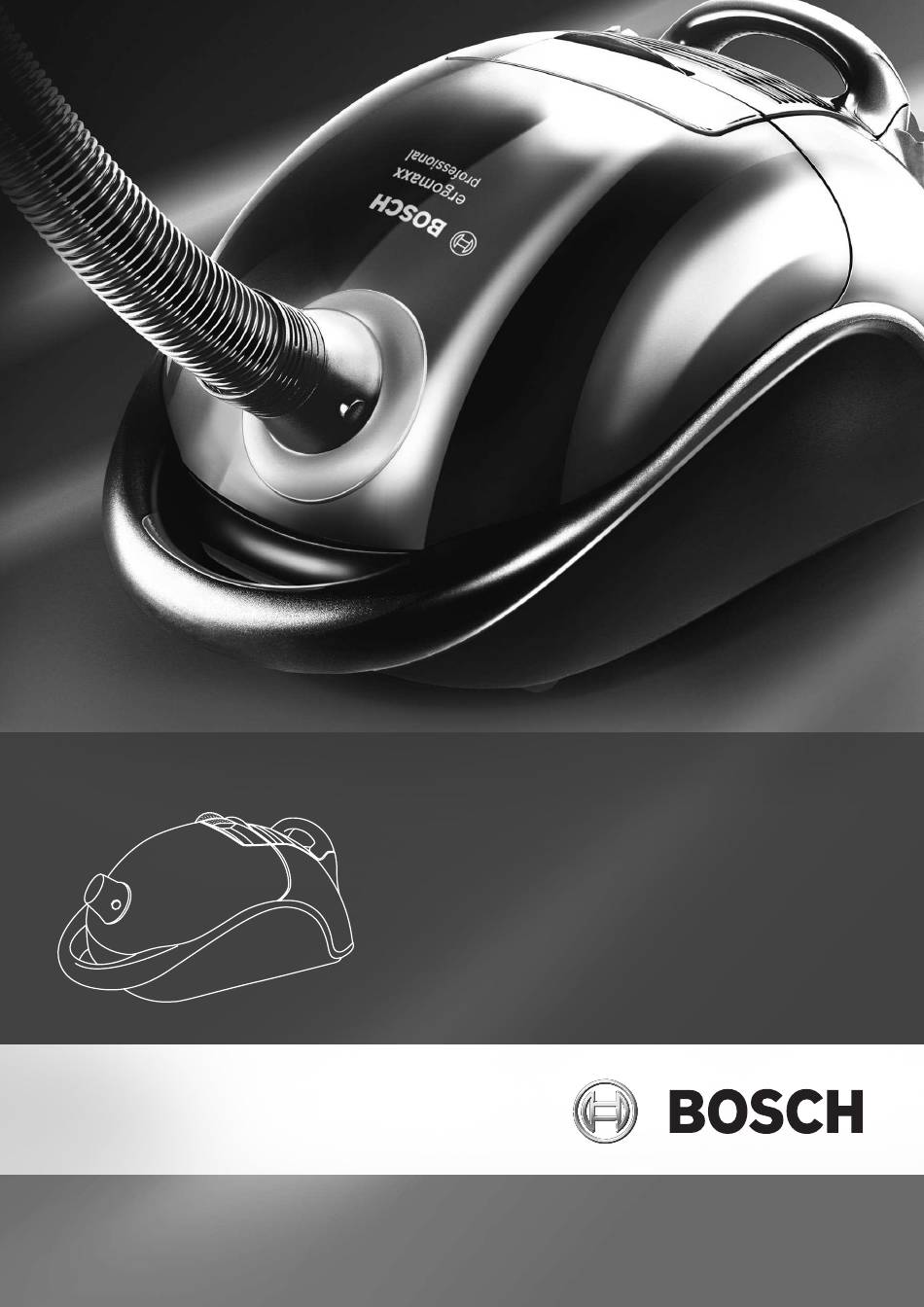

- Seite 1 BSG81360 de Gebrauchsanweisung...
- Seite 2 Inhaltsverzeichnis Technische Daten ..............4 Bestimmungsgemäße Verwendung ........5 Sicherheitshinweise ...............6 Gerätebeschreibung..............8 Sonderzubehör..............10 Ersatzteile ................11 Inbetriebnahme..............12 Saugschlauch anschließen..........12 Handgriff u. Teleskoprohr zusammenstecken.....12 Teleskoprohr u. Bodendüse zusammenstecken....13 Teleskoprohr einstellen ............13 Kombi-Zubehör befestigen ..........14 Gerät anschließen ..............15 Ein- und Ausschalten ............15 Saugen .................16 Saugkraft regeln ..............16 Umschaltbare Bodendüse einstellen ........17 Saugen mit Zubehör ............17 Profi-Polsterdüse..............19...
- Seite 3 Inhaltsverzeichnis Nach der Arbeit..............21 Gerät vom Netz trennen .............21 Teleskoprohr zusammenschieben ........21 Saugschlauch vom Gerät trennen........22 Verstauen und Transportieren ..........22 Filterwechsel...............23 Filterbeutel austauschen ............23 Motorschutzfilter austauschen ...........25 Hepa-Filter austauschen .............26 Reinigungshinweise ............27 Kundendienstzentren............28 Entsorgung ................31 Störungen und Kundendienst ..........32 Garantiebedingungen ............33...
- Seite 4 Technische Daten Spannung / Stromart: 220 – 240 V / 50 Hz 220 V / 60 Hz Netzabsicherung: 10 A Leistung: Nom 1200 W + 150 W Geräusch: 73 dB(A) – 76 dB(A)* (je nach Leistungseinstellung) * gemessen nach DIN EN 60704-2-1...
- Seite 5 Es freut uns, dass Sie sich für Deshalb beachten Sie bitte einen Bosch Staubsauger der unbedingt die nachfolgenden Baureihe BSG8 entschieden Hinweise! haben. Der Staubsauger darf nur Sie sollten nur das Original bedient werden mit: Zubehör von Bosch verwen- Original-Filterbeutel den, das speziell für Ihren...
- Seite 6 Sicherheitshinweise Beim Saugen auf Treppen muss das Gerät immer unterhalb des Benutzers Dieser Staubsauger ent- stehen. spricht den anerkannten In folgenden Fällen ist das Regeln der Technik und den Gerät sofort außer Betrieb einschlägigen Sicherheitsbe- zu nehmen und der Kun- stimmungen.
- Seite 7 Beschädigten Staubsauger Die Verpackung schützt den nicht in Betrieb nehmen. Staubsauger vor Beschädi- Beim Vorliegen einer Stö- gung auf dem Transport. rung Netzstecker ziehen. Deshalb empfehlen wir, die Um Gefährdungen zu ver- Verpackung für Transport- meiden, dürfen Reparaturen zwecke aufzubewahren. und Ersatzteileaustausch Wenn Sie die Verpackung am Staubsauger nur vom...
- Seite 8 Gerätebeschreibung...
- Seite 9 Gerätebeschreibung Umschaltbare Bodendüse mit Entriegelungshülse Kombi-Zubehör Zubehörträger Verschlusshebel Anschluss für Electromatic-Bürste Teleskoprohr mit Schiebemanschette und Entriegelungshülse Profi-Polsterdüse Handgriff Saugschlauch Ein- bzw. Austaste Filterwechselanzeige Hepa-Filter Parkhilfe Saugkraftregler Verschlusslasche Ausblasgitter Netzanschlusskabel Staubraumdeckel Abstellhilfe (an der Geräteunterseite) Motorschutzfilter Filterbeutel...
- Seite 10 Sonderzubehör A Austauschfilterpackung Filter Typ P (BBZ41FP) Inhalt: 4 Filterbeutel mit Verschluss 1 Microsan-Ausblasfilter Ersatzteil-Nr. http://www.dust-bag-bosch.com 468 264 B TURBO-UNIVERSAL -Bürste für ® Böden BBZ102TBB Bürsten und Saugen von kurzflorigen Teppichen und Teppichböden bzw. für alle Beläge in einem Arbeitsgang.
- Seite 11 Ersatzteile E Motorschutzfilter Ersatzteil-Nr.: 618 907 Schützt den Motor Ihres Staubsaugers und verlängert so die Lebensdauer. Jährlich auswechseln. F HEPA-Filter Ersatzteil-Nr.: 650 304 Für Allergiker empfohlen. Für extrem saubere Ausblasluft. Jährlich auswechseln. BSH Hausgeräte Service Ersatzteilbestellung* GmbH (365 Tage rund um die Uhr erreichbar) Tel.: 01801 33 53 04 Zentralwerkstatt Fax: 01801 33 53 08...
- Seite 12 Inbetriebnahme Saugschlauch anschließen Bild Saugschlauchstutzen in die Saugöffnung im Deckel einrasten. Handgriff und Teleskoprohr zusammenstecken Bild Handgriff bis zum Einrasten in das Teleskoprohr schieben. Bild Zum Lösen der Verbindung Entriegelungshülse drücken und Handgriff herausziehen.
- Seite 13 Inbetriebnahme Teleskoprohr und Boden- düse zusammenstecken Bild Teleskoprohr bis zum Einrasten in den Stutzen der Bodendüse schieben. Bild Zum Lösen der Verbindung Entriegelungshülse drücken und Teleskoprohr herausziehen. Teleskoprohr einstellen Bild Durch Verstellen der Schiebe- manschette in Pfeilrichtung Teleskoprohr entriegeln und gewünschte Länge einstellen.
- Seite 14 Inbetriebnahme Kombi-Zubehör befestigen Bilder Zubehörträger am Saugrohr befestigen und das Kombi- Zubehör von oben einschieben. CLICK!
- Seite 15 Inbetriebnahme Gerät anschließen Bild Netzanschlusskabel am Stecker greifen, auf die gewünschte Länge herausziehen und Netzstecker einstecken. Das Netzanschlußkabel bei einer Betriebsdauer von länger als 30 Minuten komplett ausziehen. => Gefahr der Überhitzung und Schädigung. Ein- und Ausschalten Bild Staubsauger durch Betätigen der Ein- bzw.
- Seite 16 Saugen Saugkraft regeln Sie haben ein sehr leistungs- und saugstarkes Gerät erworben. Die max. Leistungsstellung empfielt sich deshalb nur bei stark ver- schmutzten Niedrigflor-Teppich- böden oder Hartböden. Bild Durch Betätigen des Saugkraft- reglers kann die gewünschte Saugkraft stufenlos eingestellt werden. Niedriger Leistungsbereich: Für das Absaugen empfindli- cher Stoffe, z.
- Seite 17 Saugen Umschaltbare Bodendüse einstellen Bild Zum Saugen von Teppichen und Teppichböden=> Zum Saugen von Hartböden => Saugen mit Zubehör (je nach Bedarf auf Handgriff bzw. Saugrohr stecken). Bild Kombi-Zubehör nach oben aus dem Zubehörträger entnehmen. Bild Fugendüse Zum Absaugen von Fugen und Ecken.
- Seite 18 Saugen Bild Durch Lösen der Teleskopver- riegelungen (drücken in Pfeil- richtung) kann die Fugendüse wieder zusammengeschoben werden. Bild Polsterdüse Zum Absaugen von Vorhängen usw. Zur Reinigung von em- pfindlichen Materialien, wie z.B. Gardinen, regeln Sie die Leistung bitte auf den niedrigsten Leistungs- bereich zurück.
- Seite 19 Saugen Profi-Polsterdüse Bild Zur intensiven Reinigung von Polstermöbeln (je nach Bedarf auf Handgriff bzw. Saugrohr stecken). Gerät auf höchstes Leistungs- niveau einstellen. Eventuell empfiehlt es sich, die Leistung niedriger nachzure- gulieren je nach Oberflächen- beschaffenheit des Polsters. Die Düse muss sich leicht be- wegen lassen und darf sich nicht am Polster festsaugen.
- Seite 20 Saugen Parkhilfe Bild Bei kurzen Saugpausen können Sie die Parkhilfe an der Geräte- seite benutzen. Nach Abschalten des Gerätes Haken der Bodendüse in die Aussparung an der Geräterück- seite schieben. Treppensaugen Bild Beim Saugen auf Treppen muss das Gerät unten am Treppen- beginn positioniert werden.
- Seite 21 Nach der Arbeit Gerät vom Netz trennen Bilder Gerät ausschalten Netzstecker ziehen. Kurz am Netzanschlusskabel ziehen und loslassen (Kabel rollt sich automatisch auf). Durch erneutes Ziehen am Netzanschlusskabel wird die Kabelbremse wieder aktiv, durch kurzes Ziehen am Kabel deaktiviert. Teleskoprohr zusammen- schieben Bild Durch Drücken der Schiebeman-...
- Seite 22 Nach der Arbeit Saugschlauch vom Gerät trennen Bild Zum Entfernen des Saug- schlauches Entriegelungstasten drücken und Schlauch heraus- ziehen. Verstauen und Transportieren Bild Zum Abstellen /Transportieren des Gerätes können Sie die Abstellhilfe an der Geräteunter- seite benutzen. Gerät aufrecht hinstellen. Haken an der Boden- düse in die Aussparung an der Geräteunterseite schieben.
- Seite 23 Filterwechsel Bild Leuchtet, bei vom Teppich abge- hobener Düse und höchster Saugleistungseinstellung, die Filterwechselanzeige intensiv und gleichmäßig auf, muss der Filterbeutel gewechselt werden, auch wenn er noch nicht voll sein sollte. In diesem Fall macht die Art des Füllgutes den Wechsel erforderlich.
- Seite 24 Filterwechsel Bild Stecken Sie den neuen Filter- beutel bis zum Anschlag in die Halterung. Lassen Sie ihn dabei so zusammengefaltet, wie Sie ihn aus der Verpackung ent- nehmen. Sie können neue Filterbeutel auch über unseren Kundendienst mit folgender Ersatzteilnummer bestellen: 468 264 Bild Entfalten Sie den Filterbeutel im Staubraum so weit wie möglich.
- Seite 25 Filterwechsel Motorschutzfilter austauschen Der Motorschutzfilter muss jährlich ausgewechselt werden! Sie können den neuen Filter über unseren Kundendienst mit folgender Ersatzteilnummer bestellen: 618 907 Bild Staubraumdeckel öffnen. Motorschutzfilter aus der Ver- rastung lösen und in Pfeilrich- tung herausziehen. Neuen Motorschutzfilter einsetzen und verrasten.
- Seite 26 Filterwechsel Hepa-Filter austauschen Ist Ihr Gerät mit einem Hepa- Filter ausgestattet, muss dieser jährlich ausgewechselt werden. Sie können den neuen Filter über unseren Kundendienst mit folgender Ersatzteilnummer bestellen: 650 304 Bild Staubraumdeckel öffnen. Durch Drücken der Verschluss- lasche in Pfeilrichtung Ausblas- gitter entriegeln und öffnen.
- Seite 27 Pflege Reinigungshinweise Vor jeder Reinigung des Staubsaugers, muss dieser ausgeschaltet und der Netzstecker gezogen werden. Staubsauger und Zubehörteile aus Kunststoff können mit einem handelsüblichen Kunststoffreiniger gepflegt werden. Keine Scheuermittel, Glas oder Allzweckreiniger verwenden. Staubsauger niemals in Wasser tauchen. Der Staubraum kann bei Bedarf mit einem zweiten Staubsauger ausgesaugt, oder einfach mit einem trockenen Staubtuch / Staubpinsel gereinigt werden.
- Seite 31 Entsorgung » Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. « Verpackung Die Verpackung besteht aus umweltfreundlichen Materialien und ist deshalb recycelbar.
- Seite 32 Störungen und Kundendienst Störungen und Kundendienst In folgenden Fällen sollten Sie Ihr Gerät sofort außer Betrieb nehmen und den Kundendienst kontaktieren: Wenn das Netzanschlusskabel beschädigt ist. Wenn Sie versehentlich Flüssigkeit aufgesaugt haben oder Flüssigkeit in das Innere des Gerätes gekommen ist. Wenn das Gerät heruntergefallen ist.
- Seite 33 Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Beachten Sie unser weiteres Kundendienst-Angebot: Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung. Robert Bosch Hausgeräte GmbH Carl-Wery-Str. 34 / 81739 München // Germany 02/10...
- Seite 35 Gedruckt auf Recyclingpapier Das Design dieses Produkts ist umweltfreundlich. Alle Kunststoffteile sind zur Wiederverwertung gekennzeichnet.
- Seite 36 09/ 10 GA 5100 003 282 A...
