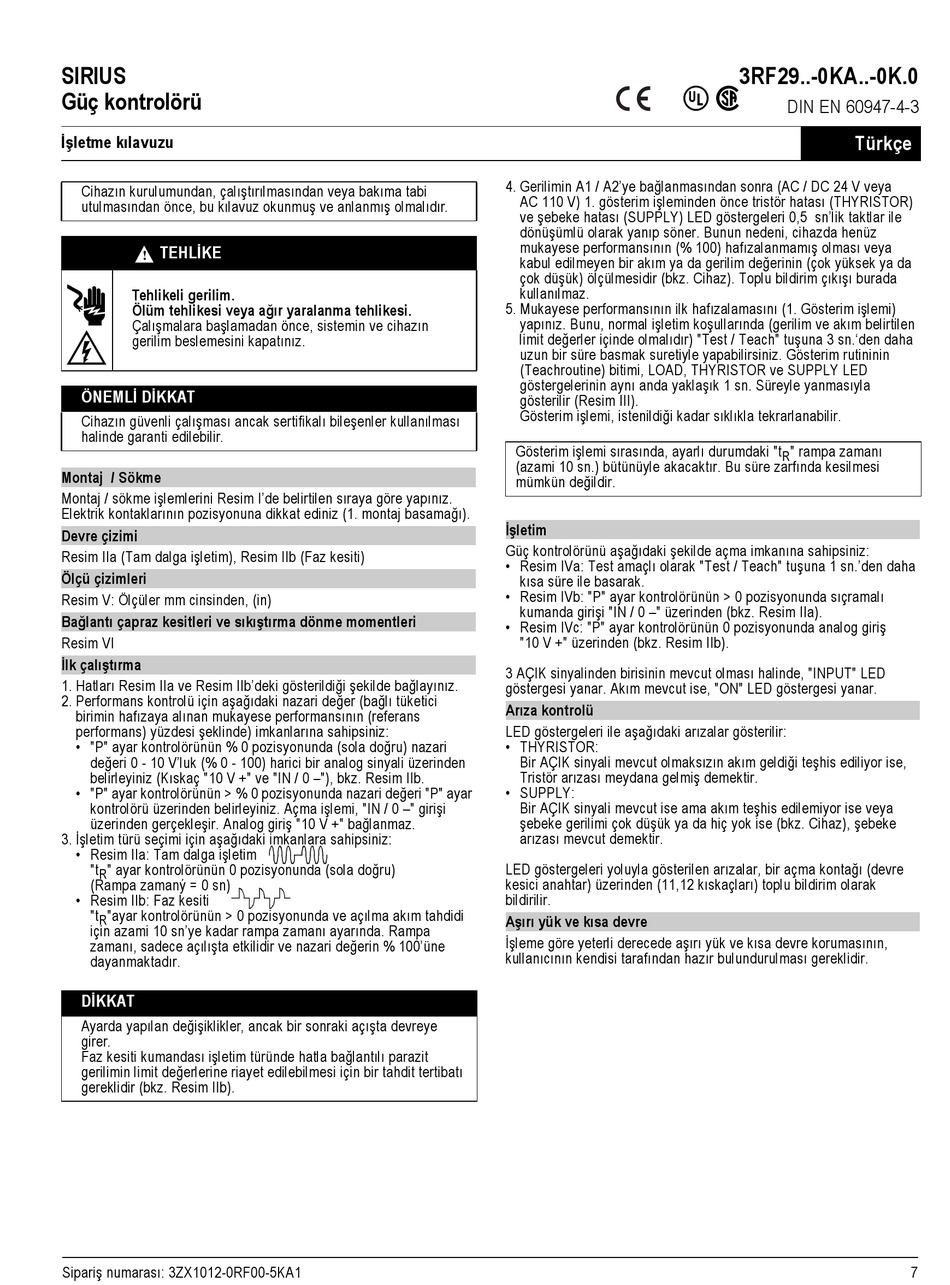

SIRIUS
Güç kontrolörü
İşletme kılavuzu
Cihazın kurulumundan, çalıştırılmasından veya bakıma tabi
utulmasından önce, bu kılavuz okunmuş ve anlanmış olmalıdır.
TEHLİKE
!
Tehlikeli gerilim.
Ölüm tehlikesi veya ağır yaralanma tehlikesi.
Çalışmalara başlamadan önce, sistemin ve cihazın
gerilim beslemesini kapatınız.
ÖNEMLİ DİKKAT
Cihazın güvenli çalışması ancak sertifikalı bileşenler kullanılması
halinde garanti edilebilir.
Montaj / Sökme
Montaj / sökme işlemlerini Resim I'de belirtilen sıraya göre yapınız.
Elektrik kontaklarının pozisyonuna dikkat ediniz (1. montaj basamağı).
Devre çizimi
Resim IIa (Tam dalga işletim), Resim IIb (Faz kesiti)
Ölçü çizimleri
Resim V: Ölçüler mm cinsinden, (in)
Bağlantı çapraz kesitleri ve sıkıştırma dönme momentleri
Resim VI
İlk çalıştırma
1. Hatları Resim IIa ve Resim IIb'deki gösterildiği şekilde bağlayınız.
2. Performans kontrolü için aşağıdaki nazari değer (bağlı tüketici
birimin hafızaya alınan mukayese performansının (referans
performans) yüzdesi şeklinde) imkanlarına sahipsiniz:
• "P" ayar kontrolörünün % 0 pozisyonunda (sola doğru) nazari
değeri 0 - 10 V'luk (% 0 - 100) harici bir analog sinyali üzerinden
belirleyiniz (Kıskaç "10 V +" ve "IN / 0 –"), bkz. Resim IIb.
• "P" ayar kontrolörünün > % 0 pozisyonunda nazari değeri "P" ayar
kontrolörü üzerinden belirleyiniz. Açma işlemi, "IN / 0 –" girişi
üzerinden gerçekleşir. Analog giriş "10 V +" bağlanmaz.
3. İşletim türü seçimi için aşağıdaki imkanlara sahipsiniz:
• Resim IIa: Tam dalga işletim
"t
" ayar kontrolörünün 0 pozisyonunda (sola doğru)
R
(Rampa zamaný = 0 sn).
• Resim IIb: Faz kesiti
"t
"ayar kontrolörünün > 0 pozisyonunda ve açılma akım tahdidi
R
için azami 10 sn'ye kadar rampa zamanı ayarında. Rampa
zamanı, sadece açılışta etkilidir ve nazari değerin % 100'üne
dayanmaktadır.
DİKKAT
Ayarda yapılan değişiklikler, ancak bir sonraki açışta devreye
girer.
Faz kesiti kumandası işletim türünde hatla bağlantılı parazit
gerilimin limit değerlerine riayet edilebilmesi için bir tahdit tertibatı
gereklidir (bkz. Resim IIb).
Sipariş numarası: 3ZX1012-0RF00-5KA1
u
4. Gerilimin A1 / A2'ye bağlanmasından sonra (AC / DC 24 V veya
AC 110 V) 1. gösterim işleminden önce tristör hatası (THYRISTOR)
ve şebeke hatası (SUPPLY) LED göstergeleri 0,5 sn'lik taktlar ile
dönüşümlü olarak yanıp söner. Bunun nedeni, cihazda henüz
mukayese performansının (% 100) hafızalanmamış olması veya
kabul edilmeyen bir akım ya da gerilim değerinin (çok yüksek ya da
çok düşük) ölçülmesidir (bkz. Cihaz). Toplu bildirim çıkışı burada
kullanılmaz.
5. Mukayese performansının ilk hafızalamasını (1. Gösterim işlemi)
yapınız. Bunu, normal işletim koşullarında (gerilim ve akım belirtilen
limit değerler içinde olmalıdır) "Test / Teach" tuşuna 3 sn.'den daha
uzun bir süre basmak suretiyle yapabilirsiniz. Gösterim rutininin
(Teachroutine) bitimi, LOAD, THYRISTOR ve SUPPLY LED
göstergelerinin aynı anda yaklaşık 1 sn. Süreyle yanmasıyla
gösterilir (Resim III).
Gösterim işlemi, istenildiği kadar sıklıkla tekrarlanabilir.
Gösterim işlemi sırasında, ayarlı durumdaki "t
(azami 10 sn.) bütünüyle akacaktır. Bu süre zarfında kesilmesi
mümkün değildir.
İşletim
Güç kontrolörünü aşağıdaki şekilde açma imkanına sahipsiniz:
• Resim IVa: Test amaçlı olarak "Test / Teach" tuşuna 1 sn.'den daha
kısa süre ile basarak.
• Resim IVb: "P" ayar kontrolörünün > 0 pozisyonunda sıçramalı
kumanda girişi "IN / 0 –" üzerinden (bkz. Resim IIa).
• Resim IVc: "P" ayar kontrolörünün 0 pozisyonunda analog giriş
"10 V +" üzerinden (bkz. Resim IIb).
3 AÇIK sinyalinden birisinin mevcut olması halinde, "INPUT" LED
göstergesi yanar. Akım mevcut ise, "ON" LED göstergesi yanar.
Arıza kontrolü
LED göstergeleri ile aşağıdaki arızalar gösterilir:
• THYRISTOR:
Bir AÇIK sinyali mevcut olmaksızın akım geldiği teşhis ediliyor ise,
Tristör arızası meydana gelmiş demektir.
• SUPPLY:
Bir AÇIK sinyali mevcut ise ama akım teşhis edilemiyor ise veya
şebeke gerilimi çok düşük ya da hiç yok ise (bkz. Cihaz), şebeke
arızası mevcut demektir.
LED göstergeleri yoluyla gösterilen arızalar, bir açma kontağı (devre
kesici anahtar) üzerinden (11,12 kıskaçları) toplu bildirim olarak
bildirilir.
Aşırı yük ve kısa devre
İşleme göre yeterli derecede aşırı yük ve kısa devre korumasının,
kullanıcının kendisi tarafından hazır bulundurulması gereklidir.
3RF29..-0KA..-0K.0
s
DIN EN 60947-4-3
Türkçe
" rampa zamanı
R
