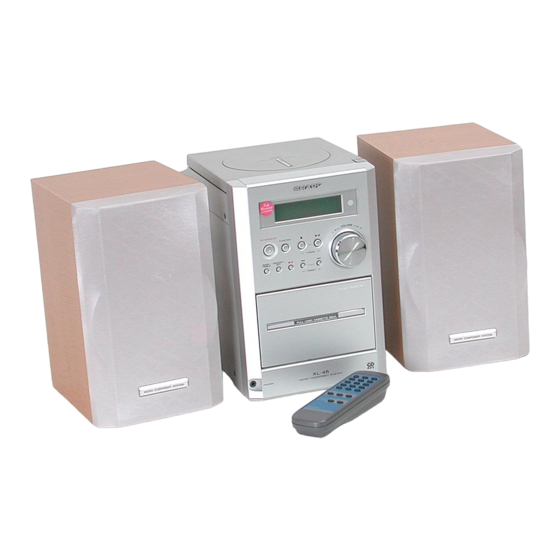

XL-45H
Einführung
DEUTSCH
Vielen Dank für den Kauf dieses SHARP-Produktes. Lesen Sie die-
ses Handbuch sorgfältig durch, um eine bestmögliche Leistung zu
erreichen. Es führt Sie in den Betrieb dieses Produkts von SHARP
ein.

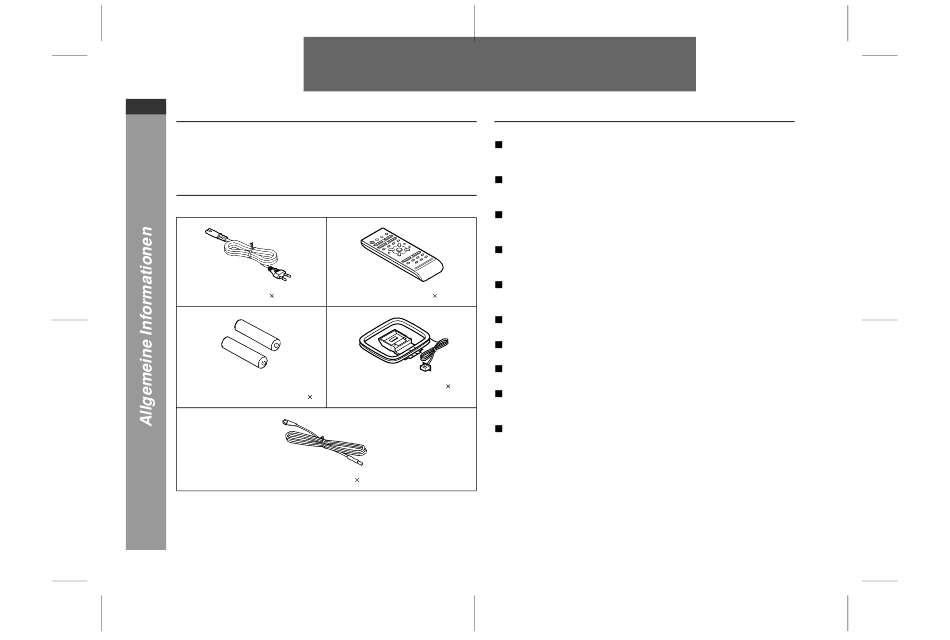

Zubehör
Prüfen Sie, ob die folgenden Zubehörteile vorhanden sind.
Netzkabel 1
"AA"-Batterie (UM/SUM-3, R6,
HP-7 oder gleichwertiges) 2
UKW-Antenne 1
Hinweis:
Nur die obigen Zubehörteile gehören zum Lieferumfang.
D-1
DEUTSCH
Inhalt
Allgemeine Informationen
Zur Beachtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Bedienungselemente und Anzeigen . . . . . . . . . . . . . . . . . . . 3, 4
Vorbereitung für die Inbetriebnahme
Anschluß des Systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5, 6
Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Grundbedienung
Klangregelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Einstellen der Uhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
CD-Wiedergabe
Abspielen einer CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 - 12
Programmierte Wiedergabe . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Rundfunk
Fernbedienung 1
Rundfunkempfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Empfangen des gespeicherten Senders . . . . . . . . . . . . . . . . . 15
RDS-Rundfunk
Benutzen des Radio-Daten-Systems (RDS) . . . . . . . . . . . 16 - 20
Bandwiedergabe
Abspielen einer Cassette . . . . . . . . . . . . . . . . . . . . . . . . . . 21, 22
Bandaufnahme
Aufnahme auf Cassette . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23, 24
MW-Rahmenantenne 1
Fortgeschrittene Funktionen
Timer- und Sleep-Funktion . . . . . . . . . . . . . . . . . . . . . . . . 25 - 27
Erhöhen des Systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Referenzen
Fehlersuchtabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28, 29
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
