Funktionale Sicherheit KCD2-UT2-(Ex)1, HiC2081
Betrieb
5.3.4
Potenziometer-Eingang
0 %

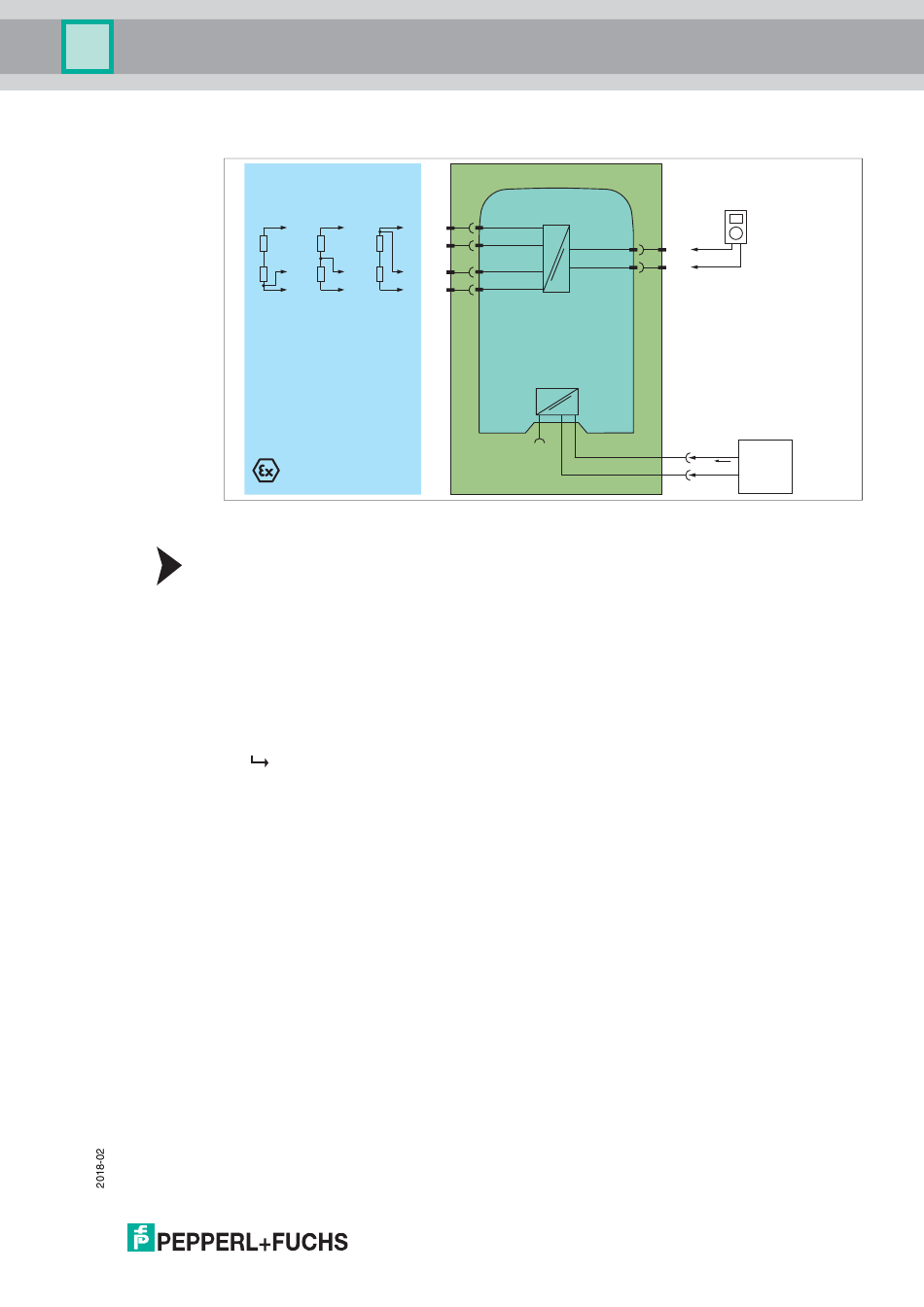

Abbildung 5.8
Ablauf der Wiederholungsprüfung für den Potenziometer-Eingang
Die Widerstandswerte, die zur Simulation des Potenziometers verwendet werden, sind so zu
wählen, dass sie bei Reihenschaltung den vollen Skalenendwert des Potenziometers
darstellen. Die einzelnen Widerstände müssen den gleichen Widerstandswert und eine
Genauigkeit von 1 % besitzen.
1. Schließen Sie die Reihenwiderstände für 0 %, 50 % und 100 % des Potenziometerwertes
an die Anschlussklemmen 1, 5 und 4 an, siehe Abbildung.
2. Schließen Sie das digitale Multimeter an die Anschlussklemmen 11 und 14 an.
3. Messen Sie den Ausgangsstrom.
Die Wiederholungsprüfung ist erfolgreich, wenn am Ausgang die folgenden Werte
gemessen werden
– für 0 % des Potenziometerwertes: 3,7 mA ... 4,3 mA
– für 50 % des Potenziometerwertes: 11,7 mA ... 12,3 mA
– für 100 % des Potenziometerwertes: 19,7 mA ... 20,3 mA
4. Entfernen Sie die Reihenwiderstände.
5. Setzen Sie das Gerät nach der Prüfung auf die ursprünglichen Einstellungen zurück.
1
Zusätzlich muss die Diagnose im Regelkreis geprüft werden, um nachzuweisen, dass die Fehlermeldung über
den Stromausgang ordnungsgemäß funktioniert. Der Ausgangsstrom hängt im Fehlerfall von der
Gerätekonfiguration ab. Dokumentieren Sie diese Konfiguration und den daraus resultierenden Fehlersignalstrom
im Prüfprotokoll. Beispiel: Wenn Absteuern konfiguriert ist, muss bei einem Ausfall 2,0 mA ±1 % gemessen
werden. Die rote LED muss blinken.
50 %
100 %
1
+
2
-
5
4
Zone 0, 1, 2
Aufbau Wiederholungsprüfung für HiC2081 mit Potenziometer-Eingang
1
:
Termination Board
HiC2081
SL2
5a
SL1
1a
8a
11
7a
14
1b
5b
Versorgung +
Fault
Versorgung
Bus
Versorgung -
Multimeter
(mA)
+
-
24 V DC-
I supply
Versorgung
27
