5. Montageanleitung:
Zur Montage des Gerätes muß folgendermaßen
verfahren werden:

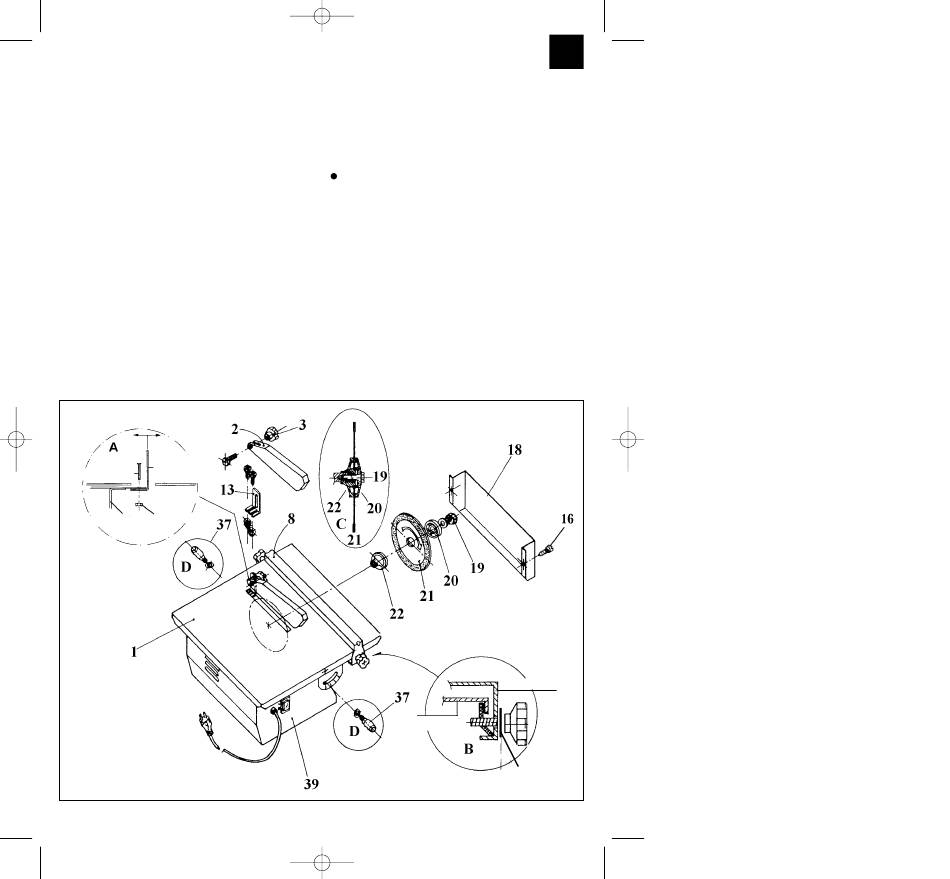

(siehe Zeichnung)
1. Den Verstellwinkel (13) nach Schnitt (A) ein-
setzen, ohne jedoch die Schrauben festzuziehen.
2. Montage der Diamanttrennscheibe, nach Schnitt
(C)
- den Flansch (22) nach Zeichnung in die
Antriebswelle einsetzen;
- die Diamanttrennscheibe (21) auf Flansch (22)
aufsetzen (Drehrichtung beachten);
- den Gegenflansch (20) einsetzen und an-
schließend mit der Schraube (19) festziehen.
3. Den Verstellwinkel (13) in einer Richtung mit der
Trennnscheibe ausrichten und festschrauben.
4. Die Schutzhaube (2) aufsetzen und mit Schraube
und Spannmutter fixieren.
5. Die Seitenabdeckung (18) mit den Blech-
schrauben (16) befestigen.
6. Die Anschlagschiene (8) nach Schnitt (B)
einsetzen.
Verstellwinkel
Senkkopfschraube Schneidetisch
6 kt. Mutter
Grundgehäuse
13.11.2001 8:05 Uhr Seite 3
7. Die zwei Spannschrauben (37) nach Schnitt (D)
anschrauben und den Tisch in gewünschter
Schräglage befestigen.
6. Diamanttrennscheibe wechseln:
Um die verschlissene Scheibe zu ersetzen,
verfahren Sie wie folgt:
a.) Den Netzstecker ziehen.
b.) Die Wasserschale herausnehmen.
c.) Die Seitenabdeckung (18), durch lösen der
beiden Blechschrauben (16), entfernen.
d.) Die Schraube (19) lösen.
e.) Die verschlissene Diamanttrennscheibe
c herausnehmen und die neue auf den Flansch
c. (22) aufsetzen, den Gegenflansch (20)
c aufstecken und mit der Schrauben (19)
c anziehen.
f.) Die Seitenabdeckung (18) mit den
Bleichschrauben (16) wieder fixieren.
Schneidetisch
D
Verstellwinkel
U-Scheibe
