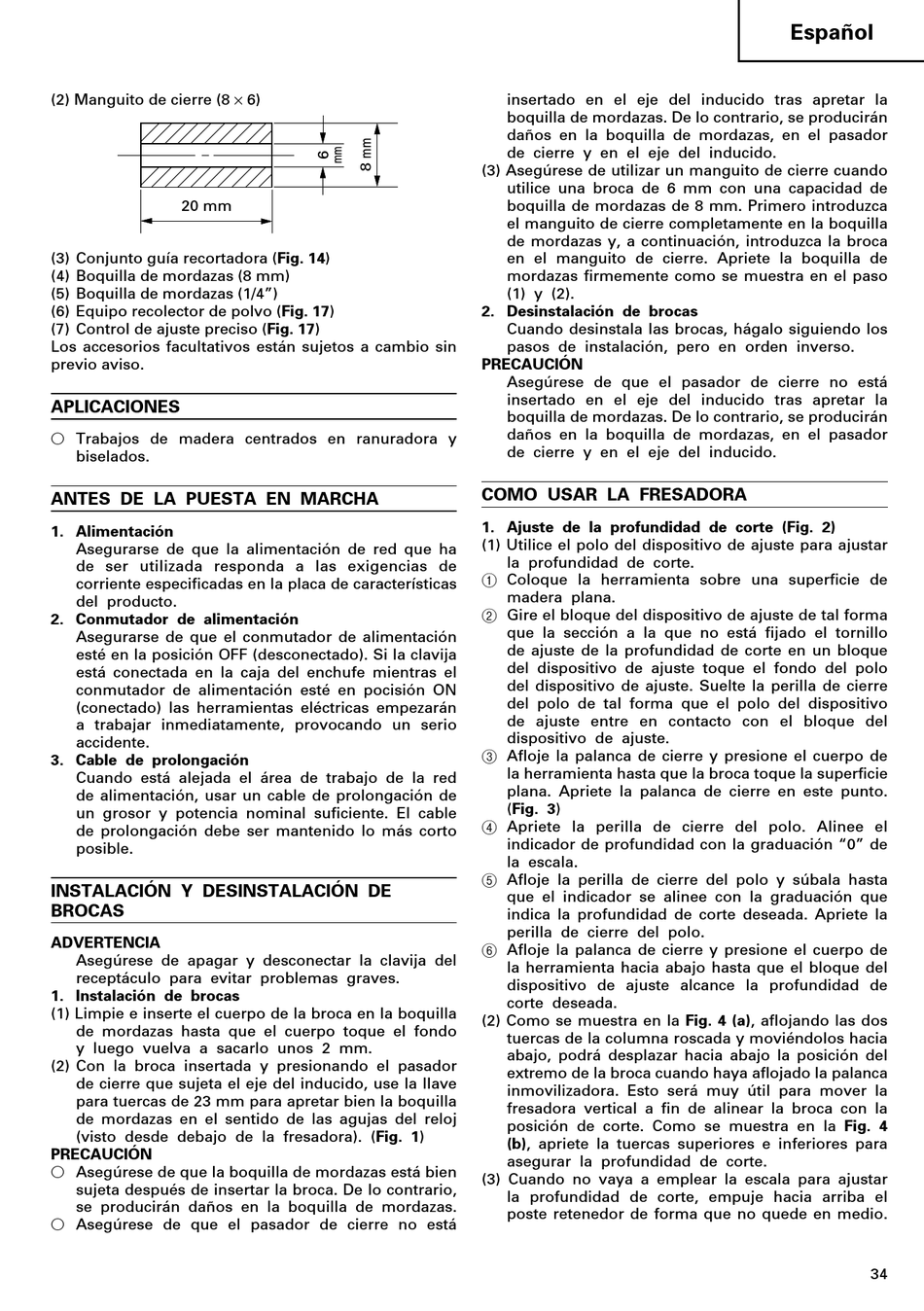

(2) Manguito de cierre (8 × 6)
20 mm
(3) Conjunto guía recortadora (Fig. 14)
(4) Boquilla de mordazas (8 mm)
(5) Boquilla de mordazas (1/4")
(6) Equipo recolector de polvo (Fig. 17)
(7) Control de ajuste preciso (Fig. 17)
Los accesorios facultativos están sujetos a cambio sin
previo aviso.
APLICACIONES
Trabajos de madera centrados en ranuradora y
biselados.

ANTES DE LA PUESTA EN MARCHA

1. Alimentación
Asegurarse de que la alimentación de red que ha
de ser utilizada responda a las exigencias de
corriente especificadas en la placa de características
del producto.
2. Conmutador de alimentación
Asegurarse de que el conmutador de alimentación
esté en la posición OFF (desconectado). Si la clavija
está conectada en la caja del enchufe mientras el
conmutador de alimentación esté en pocisión ON
(conectado) las herramientas eléctricas empezarán
a trabajar inmediatamente, provocando un serio
accidente.
3. Cable de prolongación
Cuando está alejada el área de trabajo de la red
de alimentación, usar un cable de prolongación de
un grosor y potencia nominal suficiente. El cable
de prolongación debe ser mantenido lo más corto
posible.
INSTALACIÓN Y DESINSTALACIÓN DE
BROCAS
ADVERTENCIA
Asegúrese de apagar y desconectar la clavija del
receptáculo para evitar problemas graves.
1. Instalación de brocas
(1) Limpie e inserte el cuerpo de la broca en la boquilla
de mordazas hasta que el cuerpo toque el fondo
y luego vuelva a sacarlo unos 2 mm.
(2) Con la broca insertada y presionando el pasador
de cierre que sujeta el eje del inducido, use la llave
para tuercas de 23 mm para apretar bien la boquilla
de mordazas en el sentido de las agujas del reloj
(visto desde debajo de la fresadora). (Fig. 1)
PRECAUCIÓN
Asegúrese de que la boquilla de mordazas está bien
sujeta después de insertar la broca. De lo contrario,
se producirán daños en la boquilla de mordazas.
Asegúrese de que el pasador de cierre no está
insertado en el eje del inducido tras apretar la
boquilla de mordazas. De lo contrario, se producirán
daños en la boquilla de mordazas, en el pasador
de cierre y en el eje del inducido.
(3) Asegúrese de utilizar un manguito de cierre cuando
utilice una broca de 6 mm con una capacidad de
boquilla de mordazas de 8 mm. Primero introduzca
el manguito de cierre completamente en la boquilla
de mordazas y, a continuación, introduzca la broca
en el manguito de cierre. Apriete la boquilla de
mordazas firmemente como se muestra en el paso
(1) y (2).
2. Desinstalación de brocas
Cuando desinstala las brocas, hágalo siguiendo los
pasos de instalación, pero en orden inverso.
PRECAUCIÓN
Asegúrese de que el pasador de cierre no está
insertado en el eje del inducido tras apretar la
boquilla de mordazas. De lo contrario, se producirán
daños en la boquilla de mordazas, en el pasador
de cierre y en el eje del inducido.
COMO USAR LA FRESADORA
1. Ajuste de la profundidad de corte (Fig. 2)
(1) Utilice el polo del dispositivo de ajuste para ajustar
la profundidad de corte.
1 Coloque la herramienta sobre una superficie de
madera plana.
2 Gire el bloque del dispositivo de ajuste de tal forma
que la sección a la que no está fijado el tornillo
de ajuste de la profundidad de corte en un bloque
del dispositivo de ajuste toque el fondo del polo
del dispositivo de ajuste. Suelte la perilla de cierre
del polo de tal forma que el polo del dispositivo
de ajuste entre en contacto con el bloque del
dispositivo de ajuste.
3 Afloje la palanca de cierre y presione el cuerpo de
la herramienta hasta que la broca toque la superficie
plana. Apriete la palanca de cierre en este punto.
(Fig. 3)
4 Apriete la perilla de cierre del polo. Alinee el
indicador de profundidad con la graduación "0" de
la escala.
5 Afloje la perilla de cierre del polo y súbala hasta
que el indicador se alinee con la graduación que
indica la profundidad de corte deseada. Apriete la
perilla de cierre del polo.
6 Afloje la palanca de cierre y presione el cuerpo de
la herramienta hacia abajo hasta que el bloque del
dispositivo de ajuste alcance la profundidad de
corte deseada.
(2) Como se muestra en la Fig. 4 (a), aflojando las dos
tuercas de la columna roscada y moviéndolos hacia
abajo, podrá desplazar hacia abajo la posición del
extremo de la broca cuando haya aflojado la palanca
inmovilizadora. Esto será muy útil para mover la
fresadora vertical a fin de alinear la broca con la
posición de corte. Como se muestra en la Fig. 4
(b), apriete la tuercas superiores e inferiores para
asegurar la profundidad de corte.
(3) Cuando no vaya a emplear la escala para ajustar
la profundidad de corte, empuje hacia arriba el
poste retenedor de forma que no quede en medio.
