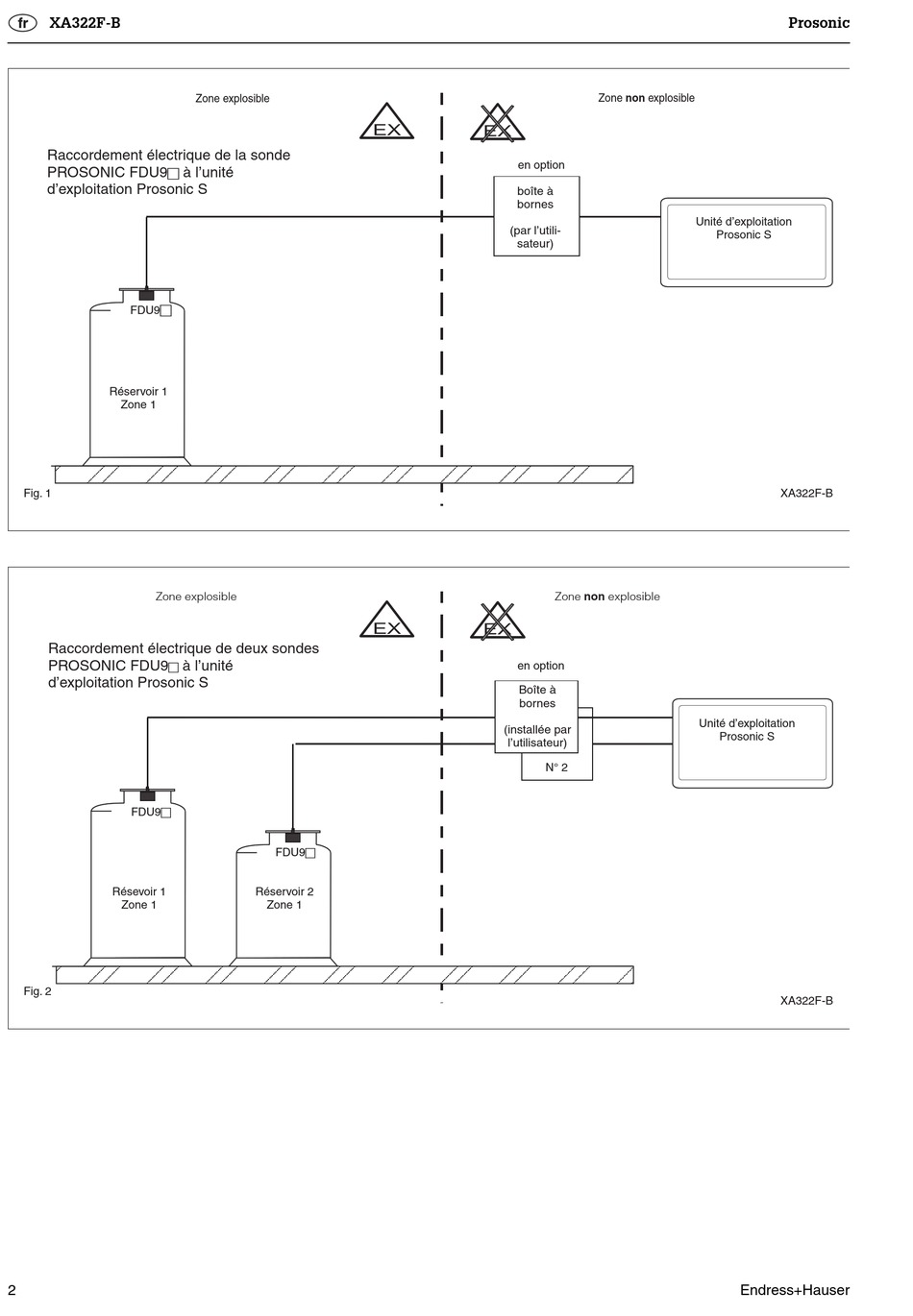

Raccordement électrique de la sonde
PROSONIC FDU9 c
d'exploitation Prosonic S
FDU9c
Réservoir 1
Zone 1
Fig. 1
Zone explosible
Raccordement électrique de deux sondes
PROSONIC FDU9 à l'unité
c
d'exploitation Prosonic S
c
FDU9
Résevoir 1
Zone 1
Fig. 2
2
Zone explosible
à l'unité
c
FDU9
Réservoir 2
Zone 1
EX
EX
en option
boîte à
bornes
(par l'utili-
sateur)
EX
EX
en option
Boîte à
bornes
(installée par
l'utilisateur)
Zone non explosible
Unité d'exploitation
Prosonic S
Zone non explosible
Unité d'exploitation
N° 2
Prosonic
