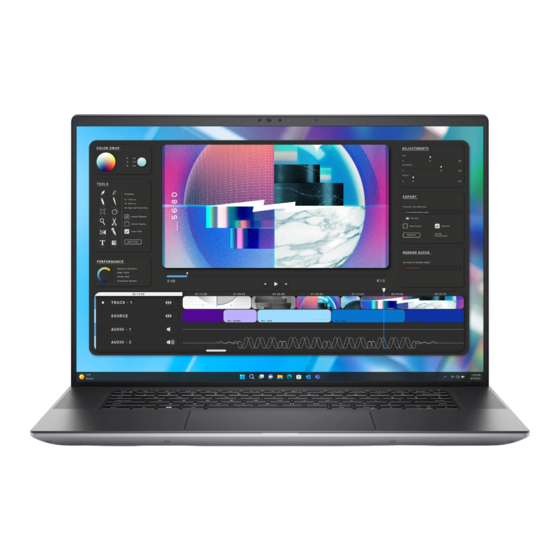

Dell Precision 5680 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Notebooks
  5. Inspiron 5680
  6. Benutzerhandbuch
Dell Precision 5680 Benutzerhandbuch

Dell Precision 5680 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für Precision 5680:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dell Precision 5680
Benutzerhandbuch
Vorschriftenmodell: P123F
Vorschriftentyp: P123F001
Mai 2023
Rev. A01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision 5680

Inhaltszusammenfassung für Dell Precision 5680

  • Seite 1 Dell Precision 5680 Benutzerhandbuch Vorschriftenmodell: P123F Vorschriftentyp: P123F001 Mai 2023 Rev. A01...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2023 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Ansichten des Dell Precision 5680..................7 Rechts..................................... 7 Links......................................7 Oberseite....................................8 Vorderseite..................................... 9 Unten..................................... 10 Service Tag................................... 10 Anzeige für Akkuladestand und Akkustatus........................11 Kapitel 2: Einrichten Ihres Dell Precision 5680................. 12 Kapitel 3: Technische Daten des Dell Precision 5680.................14 Abmessungen und Gewicht..............................
  • Seite 4 Nach der Arbeit an Komponenten im Inneren des Computers................32 BitLocker..................................33 Empfohlene Werkzeuge..............................33 Schraubenliste..................................33 Hauptkomponenten des Dell Precision 5680........................35 Kapitel 5: Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)....38 Secure Digital (SD)-Karte..............................38 Entfernen der SD-Karte..............................38 Einbauen der SD-Karte..............................39 Kapitel 6: Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)......
  • Seite 5 Smartcardlesegerät................................74 Entfernen des SmartCard-Lesegeräts........................74 Einbauen des SmartCard-Lesegeräts......................... 76 GPU-Karte....................................78 Entfernen der GPU-Karte.............................78 Installieren der GPU-Karte............................81 GPU-Kartenattrappe................................84 Entfernen der GPU-Kartenattrappe........................... 84 Einbauen der GPU-Kartenattrappe..........................85 Systemplatine..................................87 Entfernen der Systemplatine............................87 Einbauen der Systemplatine............................93 Lautsprecher..................................98 Entfernen der Lautsprecher............................98 Einbauen der Lautsprecher............................99 Haptisches Trackpad FPC..............................101 Entfernen der Touchpad-FPC.............................101 Installieren der Touchpad-FPC...........................103...
  • Seite 6 Löschen von Gehäuseeingriffswarnungen........................137 Kapitel 9: Fehlerbehebung......................140 Umgang mit aufgeblähten, wiederaufladbaren Lithium-Ionen-Akkus................. 140 Suchen Sie die Service-Tag-Nummer oder den Express-Service-Code Ihres Dell Computers..... 140 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............141 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart.............141 Integrierter Selbsttest (Built-In Self-Test, BIST)......................141 M-BIST...................................

  • Seite 7: Kapitel 1: Ansichten Des Dell Precision 5680

    Ansichten des Dell Precision 5680 Rechts 1. SD-Kartensteckplatz 2. USB 3.2-Gen 2-Typ-C-Port mit DisplayPort 1.4 Alt-Modus 3. Vorrichtung für Wedge-Sicherheitsschloss Links 1. HDMI 2.0b-Port 2. 3,5-mm-Audiobuchse 3. Zwei Thunderbolt 4-Anschlüsse (USB Typ-C) 4. Smartcard-Leser (optional) Ansichten des Dell Precision 5680...

  • Seite 8: Oberseite

    Oberseite 1. Linke und rechte Mikrofone 2. Netzschalter mit Fingerabdruckleser 3. Haptisches Trackpad Ansichten des Dell Precision 5680...

  • Seite 9: Vorderseite

    Vorderseite 1. Infrarotsensor 2. IR-LED 3. Kamera 4. Kamerastatusanzeige 5. Umgebungslichtsensor 6. LCD-Bildschirm Ansichten des Dell Precision 5680...

  • Seite 10: Unten

    Unten 1. Lüftungsschlitze 2. Service-Tag-Position Service Tag Die Service-Tag-Nummer ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf die Garantieinformationen zugreifen können. Ansichten des Dell Precision 5680...

  • Seite 11: Anzeige Für Akkuladestand Und Akkustatus

    Anzeige für Akkuladestand und Akkustatus Die folgende Tabelle enthält eine Liste des Anzeigeverhaltens für Akkuladestand und Akkustatus Ihres Dell Precision 5680. Tabelle 1. Anzeigeverhalten für Akkuladestand und Akkustatus Stromquelle LED-Funktionsweise Energiezustand des Systems Akkuladestand AC Adapter Off (Aus) S0–S5 Vollständig geladen AC Adapter Stetig weiß...

  • Seite 12: Kapitel 2: Einrichten Ihres Dell Precision 5680

    Konfigurieren von Ubuntu finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Für Windows: Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell empfohlen: ● Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her.
  • Seite 13 Dell Digital Delivery Laden Sie Software-Anwendungen herunter, die Sie erworben haben, die jedoch noch nicht auf dem Computer vorinstalliert sind. Weitere Informationen zur Verwendung von Dell Digital Delivery finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Einrichten Ihres Dell Precision 5680...

  • Seite 14: Kapitel 3: Technische Daten Des Dell Precision 5680

    1,905 kg (4,20 lb) ANMERKUNG: Das Gewicht des Computers variiert je nach bestellter Konfiguration und Fertigungsunterschieden. Prozessor In der folgenden Tabelle sind die Details der von Ihrem Dell Precision 5680-System unterstützten Prozessoren aufgeführt. Tabelle 4. Prozessor Beschreibung Option 1 Option 2...

  • Seite 15: Betriebssystem

    ● Windows 11 Pro Education (64 Bit) ● Windows 11 Enterprise (64 Bit) ● Ubuntu 22.04 LTS, 64 Bit Arbeitsspeicher Die folgende Tabelle enthält die technischen Daten des Arbeitsspeichers für den Dell Precision 5680: Tabelle 6. Arbeitsspeicher Beschreibung Werte Speichersteckplätze...

  • Seite 16: Interne Steckplätze

    Weitere Informationen über die Funktionen der verschiedenen Arten von M.2-Karten finden Sie im Wissensdatenbank-Artikel auf www.dell.com/support. Wireless-Modul In der folgenden Tabelle ist das vom Dell Precision 5680 unterstützte WLAN-Modul (Wireless Local Area Network) aufgeführt. Tabelle 9. Wireless-Modul – Technische Daten Beschreibung Werte...

  • Seite 17: Audio

    Werte ANMERKUNG: Die Version der Bluetooth-Wireless-Karte kann je nach dem auf Ihrem Computer installierten Betriebssystem variieren. Audio Die folgende Tabelle enthält die technischen Daten des Audios für das Dell Precision 5680-System. Tabelle 10. Audio Beschreibung Werte Audio-Controller Realtek ALC711-VD Stereo-Konvertierung Unterstützt...

  • Seite 18: Speicherkartenleser

    Die vom Medienkartenlesegerät unterstützte Maximalkapazität kann variieren und hängt vom Standard der auf Ihrem Computer installierten Medienkarte ab. Tastatur Die folgende Tabelle enthält die technischen Daten der Tastatur für das Dell Precision 5680-System. Tabelle 13. Tastatur – Technische Daten Beschreibung...

  • Seite 19: Haptisches Trackpad

    640 x 360 bei 15 fps Diagonaler Betrachtungswinkel: Kamera 78 Grad Infrarot-Kamera 78 Grad Haptisches Trackpad Die folgende Tabelle beschreibt die technischen Daten des Touchpads für das Dell Precision 5680-System. Tabelle 15. Touchpad – Technische Daten Beschreibung Werte Touchpad-Auflösung: 300 DPI Touchpad-Abmessungen:...

  • Seite 20: Akku

    Die Temperaturbereiche für Betrieb und Lagerung können je nach Komponente variieren, sodass das Betreiben oder Lagern des Geräts außerhalb dieser Bereiche die Leistung bestimmter Komponenten beeinträchtigen kann. Akku Die folgende Tabelle enthält die technischen Daten des Akkus für das Dell Precision 5680-System. Tabelle 17. Akku – Technische Daten Beschreibung Option 1...

  • Seite 21: Display

    Wenn der Akku vollständig entleert ist, schließen Sie den Netzadapter an, schalten Sie den Computer ein und starten Sie den Computer neu, um den Stromverbrauch zu reduzieren. Display Die folgende Tabelle enthält die technischen Daten der Anzeige für das Dell Precision 5680-System. Tabelle 18. Anzeige – technische Daten Beschreibung...

  • Seite 22: Fingerabdruckleser

    11,14 W Blendfreies und Hochglanz-Design im Blendfrei Antischmutzschicht Vergleich Fingerabdruckleser Die folgende Tabelle enthält die technischen Daten des Fingerabdruck-Lesegeräts des Dell Precision 5680. ANMERKUNG: Der Fingerabdruckleser befindet sich auf dem Netzschalter. Tabelle 19. Daten zum Fingerabdrucklesegerät Beschreibung Werte Sensortechnologie des Fingerabdruck-Lesegeräts Kapazitiv Sensorauflösung des Fingerabdruck-Lesegeräts...

  • Seite 23: Gpu - Integriert

    Gemeinsam genutzter Systemspeicher Intel Core Prozessor der 13. Generation (i5/i7/i9) GPU – Separat Die folgende Tabelle enthält die technischen Daten der vom Dell Precision 5680-System unterstützten separaten GPU (Grafikprozessor). Tabelle 22. GPU – Separat Controller Speichergröße NVIDIA RTX A1000 6 GB Laptop-GPU...

  • Seite 24: Smartcard-Lesegerät

    Kontaktlose Smartcard, NFC und Control Vault 3 Erklärung zur Nichtflüchtigkeit Smartcard-Lesegerät Kontaktfreier Smart Card-Leser In diesem Abschnitt werden die technischen Daten des kontaktlosen Smartcardlesegeräts des Dell Precision 5680 aufgeführt. Tabelle 25. Technische Daten des kontaktlosen Smartcardlesegeräts Titel Beschreibung Kontaktloses Dell ControlVault 3- Smartcardlesegerät mit NFC...

  • Seite 25: Hersteller

    Oberthur idOnDemand – OCS5.2 80 K ID-One Cosmo 64 RSA D V5.4 T = 0 Karte Kontaktbasiertes Smartcardlesegerät In der folgenden Tabelle sind die technischen Daten des kontaktbasierten Smartcardlesegeräts Ihres Dell Precision 5680-Systems aufgeführt. Technische Daten des Dell Precision 5680...

  • Seite 26: Betriebs- Und Lagerungsumgebung

    Gerät konform mit FIPS 201/PIV/HSPD-12- Anforderungen FIDO2-konform Dell ControlVault 3-Smartcardlesegerät ist mit FIDO-Spezifikationen konform Betriebs- und Lagerungsumgebung In dieser Tabelle sind die Betriebs- und Lagerungsspezifikationen Ihres Dell Precision 5680 aufgeführt. Luftverschmutzungsklasse: G1 gemäß ISA-S71.04-1985 Tabelle 28. Computerumgebung Beschreibung Betrieb Storage Temperaturbereich 0 °C bis 35 °C (32 °F bis 95 °F)

  • Seite 27: Dell Optimizer

    † gemessen mit einem Halbsinus-Impuls von 2 ms. Dell Optimizer In diesem Abschnitt werden die technischen Daten von Dell Optimizer auf dem Dell Precision 5680 beschrieben. Dell Optimizer ist eine Softwareanwendung, welche die Leistung Ihres Systems mithilfe von künstlicher Intelligenz und maschinellem Lernen intelligent optimiert.
  • Seite 28 ● PMS Cool Gray 9C ANMERKUNG: Titan Gray, matt – Cool Gray 9C = RGB 117 120 123 HEX/HTML 75787B CMYK 30 22 17 57 ANMERKUNG: Apollo – 19-4205 TPG RGB 64 65 69 HEX/HTML 404145 CMYK NA Technische Daten des Dell Precision 5680...

  • Seite 29: Kapitel 4: Arbeiten An Komponenten Im Inneren Des Computers

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 30: Sicherheitsvorkehrungen

    Stellen Sie sicher, dass der Computer heruntergefahren und der Netzadapter getrennt ist. a. Halten Sie die <B>-Taste auf der Tastatur gedrückt und drücken Sie dann den Netzschalter 3 Sekunden lang oder bis das Dell Logo auf dem Bildschirm angezeigt wird.

  • Seite 31: Schutz Vor Elektrostatischer Entladung

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 32: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 33: Bitlocker

    Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im Wissensdatenbank-Artikel: Aktualisieren des BIOS auf Dell Systemen mit aktiviertem BitLocker. Der Einbau der folgenden Komponenten löst BitLocker aus: ●...
  • Seite 34 Tabelle 30. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge Abbildung Schraube Rechter Lüfter M2x4 Kühlkörper Unverlierbare Schrauben Bildschirmscharniere M2.5x5 FPC-Kabel des Bildschirms M1.4x4 (T5 Torx-Schraube) 2 Bildschirm-FPC-Abdeckung M1.4x4 (T5 Torx-Schraube) 2 SD-Kartenleser-Tochterplatine M2x1.5 USH- und SD-Kartenleser- M2x1.5 Tochterplatine Smartcardlesegerät M1,6x1,7 GPU-Karten-FPC M1.4x4 (T5 Torx-Schraube) 4 Brücke für GPU-Karte M1,6x4,5 PC-Brückenhalterung...

  • Seite 35: Hauptkomponenten Des Dell Precision 5680

    Hauptkomponenten des Dell Precision 5680 Die folgende Abbildung zeigt die Hauptkomponenten des Dell Precision 5680. Arbeiten an Komponenten im Inneren des Computers...
  • Seite 36 Arbeiten an Komponenten im Inneren des Computers...
  • Seite 37 17. Netzschalter mit Fingerabdruckleser 18. USH- und SD-Kartenleser-Tochterplatine ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter.

  • Seite 38: Kapitel 5: Entfernen Und Installieren Von Vom Kunden Austauschbaren Einheiten (Crus)

    Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs) Die austauschbaren Komponenten in diesem Kapitel sind vom Kunden austauschbare Einheiten (Customer Replaceable Units, CRUs). VORSICHT: Kunden können nur die vom Kunden austauschbaren Einheiten (CRUs) gemäß den Sicherheitsvorkehrungen und Austauschverfahren ersetzen. ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration.

  • Seite 39: Einbauen Der Sd-Karte

    Schritte 1. Drücken Sie auf die SD-Karte, um sie aus dem Steckplatz zu entfernen. 2. Entfernen Sie die SD-Karte aus dem Computer. Einbauen der SD-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 40 Schritte Schieben Sie die SD-Karte in den entsprechenden Steckplatz, bis sie hörbar einrastet. Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)

  • Seite 41: Kapitel 6: Entfernen Und Installieren Von Vor Ort Austauschbaren Einheiten (Frus)

    Um mögliche Beschädigungen der Komponente oder Datenverlust zu vermeiden, sollten die vor Ort austauschbaren Einheiten (FRUs) unbedingt durch einen autorisierten Servicetechniker ersetzt werden. VORSICHT: Dell Technologies empfiehlt, dass diese Reparaturen bei Bedarf von geschulten technischen Reparaturspezialisten durchgeführt werden. VORSICHT: Zur Erinnerung: Ihre Gewährleistung deckt keine Schäden ab, die möglicherweise im Verlauf von FRU- Reparaturen auftreten, die nicht von Dell Technologies autorisiert sind.
  • Seite 42 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 43 Schritte 1. Entfernen Sie die acht unverlierbaren Torx-Schrauben (M2x3, T5), mit denen die Bodenabdeckung am Computer befestigt ist. 2. Hebeln Sie mithilfe eines Kunststoffstifts die Bodenabdeckung beginnend ab dem SD-Kartensteckplatz an der Bodenabdeckung auf. VORSICHT: Setzen Sie den Kunststoffstift nicht vollständig in den SD-Kartensteckplatz ein, bevor Sie ihn abhebeln. Hebeln Sie nur die Kante der Bodenabdeckung auf, die der Öffnung des SD-Kartensteckplatzes am nächsten ist.

  • Seite 44: Anbringen Der Bodenabdeckung

    Anbringen der Bodenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die erforderliche Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Die folgenden Abbildungen zeigen die Position der Bodenabdeckung und stellen das Verfahren zum Einbauen bildlich dar. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 45 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)

  • Seite 46: Ssd-Laufwerk

    Schritte 1. Verbinden Sie das Akku-FPC-Kabel mit dem Anschluss auf der Systemplatine. 2. Ziehen Sie die zwei unverlierbaren Schrauben zur Befestigung der Akkuanschlusshalterung fest. 3. Setzen Sie die Bodenabdeckung korrekt ausgerichtet auf die Handballenstützen-Baugruppe und lassen Sie sie einrasten. 4. Bringen wieder Sie die acht unverlierbaren Torx-Schrauben (M2x3, T5) wieder an, mit denen die Bodenabdeckung am Computer befestigt ist.

  • Seite 47: Installieren Des M.2-2230-Solid-State-Laufwerks

    Schritte 1. Entfernen Sie die einzelne Schraube (M2x2), mit der die Kühlplatte des SSD-Laufwerks befestigt ist. 2. Entfernen Sie die Kühlplatte des-Solid-State-Laufwerks von der Systemplatine. 3. Entfernen Sie das M.2 2230-Solid-State-Laufwerk mit der Solid-State-Laufwerkshalterung von der Systemplatine. 4. Entfernen Sie die einzelne M2x2-Schraube, mit der das M.2 2230-Solid-State-Laufwerk an der SSD-Halterung befestigt ist. 5.
  • Seite 48 ANMERKUNG: Das folgende Verfahren gilt für Modelle, die mit einem M.2 2230-Solid-State-Laufwerk im Steckplatz SSD1 und/oder SSD2 ausgeliefert werden. Schritte 1. Richten Sie die Schraubenbohrung des M.2 2230-SSD-Laufwerks an der Schraubenbohrung der SSD-Halterung aus. 2. Bringen Sie die Schraube (M2x2) zur Befestigung des M.2 2230-SSD-Laufwerks an der SSD-Halterung wieder an. 3.

  • Seite 49: Entfernen Des M.2-2280-Solid-State-Laufwerks

    Entfernen des M.2-2280-Solid-State-Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Stellen Sie sicher, dass sich der Computer im Servicemodus befindet. Weitere Informationen finden Sie unter Schritt 6 unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 50: Vpu-Karte

    Die folgende Abbildung zeigt die Position des Solid-State-Laufwerks und stellt das Verfahren zum Einbauen bildlich dar. ANMERKUNG: Das folgende Verfahren gilt für Modelle, die mit einem M.2 2280-Solid-State-Laufwerk im Steckplatz SSD1 und/oder SSD2 ausgeliefert werden. Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am M.2-Kartenanschluss aus. 2.

  • Seite 51: Einsetzen Der Vpu-Karte

    Info über diese Aufgabe VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. Die nachfolgende Abbildung zeigt die Position der VPU-Karte und stellt das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die einzelne Schraube (M2x2), mit der die Kühlplatte der VPU-Karte befestigt ist. 2.
  • Seite 52 Info über diese Aufgabe VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Die nachfolgende Abbildung zeigt die Position der VPU-Karte und stellt das Verfahren zum Einbauen bildlich dar. ANMERKUNG: Das folgende Verfahren gilt nur für Modelle, die mit einer VPU-Karte im Steckplatz SSD2 ausgeliefert werden. Schritte 1.

  • Seite 53: Akku

    ● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...
  • Seite 54 Schritte 1. Entfernen Sie die sechs Schrauben (M2x4), mit denen der Akku an der Handauflagenbaugruppe befestigt ist. 2. Heben Sie die Batterie aus dem Computer heraus. 3. Ziehen Sie das Akku-FPC-Kabel vom Akku ab. 4. Trennen und entfernen Sie das Akku-FPC-Kabel vom Anschluss am Akku. ANMERKUNG: Ziehen Sie vertikal an der Zuglasche, um das Akku-FPC-Kabel zu trennen.

  • Seite 55: Einsetzen Des Akkus

    Wenn die Systembatterie nicht angeschlossen oder vollständig entladen ist, werden Datum und Uhrzeit des Systems zurückgesetzt. Wenn das System unter diesem Zustand eingeschaltet wird, dauert es etwas mehr Zeit, bis das Dell Logo angezeigt wird, gefolgt von der Meldung: Uhrzeit nicht festgelegt. Wählen Sie im Bildschirm mit dem Vorsichtshinweis das BIOS-Setup aus und konfigurieren Sie Datum und Uhrzeit des Systems.
  • Seite 56 Schritte 1. Verbinden Sie das Akku-FPC-Kabel mit dem Anschluss am Akku. 2. Verbinden Sie das Akku-FPC-Kabel mit dem Akku. 3. Richten Sie den Akku am entsprechenden Steckplatz im Gehäuse aus und setzen Sie den Akku ein. 4. Bringen Sie die sechs Schrauben (M2x4) zur Befestigung des Akkus an der Handauflagenbaugruppe wieder an. Nächste Schritte 1.

  • Seite 57: Systemlüfter

    2. Setzen Sie die SD-Karte ein. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemlüfter Entfernen des linken Lüfters Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 58: Entfernen Des Rechten Lüfters

    Info über diese Aufgabe VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Die nachfolgende Abbildung zeigt die Position des linken Lüfters und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Setzen Sie den linken Lüfter korrekt ausgerichtet auf die Handauflagenbaugruppe. 2.

  • Seite 59: Installieren Des Rechten Lüfters

    Schritte 1. Trennen Sie das Kabel des rechten Lüfters vom Anschluss auf der Systemplatine. 2. Entfernen Sie die zwei Schrauben (M2x4), mit denen der rechte Lüfter an der Handauflagen-Baugruppe befestigt ist. 3. Heben Sie den rechten Lüfter hoch und entfernen Sie ihn aus der Handauflagen-Baugruppe. Installieren des rechten Lüfters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 60: Kühlkörper

    Schritte 1. Setzen Sie den rechten Lüfter korrekt ausgerichtet auf die Handauflagenbaugruppe. 2. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung des rechten Lüfters an der Handauflagenbaugruppe wieder an. 3. Schließen Sie das rechte Lüfterkabel wieder an den Anschluss an der Systemplatine an. Nächste Schritte 1.
  • Seite 61 ANMERKUNG: Bei Modellen mit einem Kühlkörper mit der Bezeichnung "VC" (Dampfkammer) deckt der Kühlkörper das Bildschirmkabel ab: Schritte 1. Bei Systemen mit integrierter GPU-Karte: Lösen Sie die drei unverlierbaren Schrauben, mit denen der Kühlkörper auf der Systemplatine befestigt ist, in umgekehrter Reihenfolge (3->2->1). 2.

  • Seite 62: Einsetzen Des Kühlkörpers

    ANMERKUNG: Die Wärmeleitpads (Wärmeleiter) befinden sich auf dem Kühlkörper. Wenn der Kühlkörper ausgetauscht wird, wird der neue Kühlkörper mit Wärmeleitpads geliefert. Stellen Sie sicher, dass sich alle Wärmeleitpads zwischen dem Kühlkörper und der Systemplatine befinden. Einsetzen des Kühlkörpers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 63: Bildschirmbaugruppe

    Schritte 1. Richten Sie die Schraubenbohrungen im Kühlkörper an den Schraubenbohrungen auf der Hauptplatine aus. 2. Ziehen Sie bei Systemen, die mit einer integrierten GPU-Karte ausgeliefert werden, die drei unverlierbaren Schrauben in aufsteigender Reihenfolge (1>2>3) fest, um den Kühlkörper an der Systemplatine zu befestigen. 3.
  • Seite 64 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 65 Schritte 1. Entfernen Sie die zwei T5 Torx-Schrauben (M1.4x4), mit denen die Bildschirm-FPC-Abdeckung befestigt ist. 2. Öffnen Sie die Bildschirm-FPC-Abdeckung. 3. Entfernen Sie die zwei T5 Torx-Schrauben (M1.4x4), mit denen das Bildschirm-FPC-Kabel befestigt ist. 4. Trennen Sie das Bildschirm-FPC-Kabel vom Anschluss auf der Systemplatine. 5.

  • Seite 66: Einbauen Der Bildschirmbaugruppe

    6. Entfernen Sie die acht Schrauben (M2.5x5), mit denen die Bildschirmbaugruppe am Computer befestigt ist. 7. Heben Sie die untere Baugruppe leicht an und schieben Sie sie nach links und von der Bildschirmbaugruppe weg. Entfernen Sie die Bildschirmbaugruppe aus dem Computer. ANMERKUNG: Die Bildschirmbaugruppe für diesen Computer ist ein eine Hinge-Up-Design (HUD)-Baugruppe und kann nicht weiter zerlegt werden, sobald sie aus dem Gehäuse entfernt wurde.
  • Seite 67 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 68 Schritte 1. Platzieren Sie die untere Baugruppe korrekt ausgerichtet unter den Scharnieren der Bildschirmbaugruppe. 2. Bringen Sie die acht Schrauben (M2.5x5) zur Befestigung der Bildschirmbaugruppe wieder am Computer an. 3. Richten Sie die Imposter-Platine aus und setzen Sie sie in den Computer ein. VORSICHT: Die Stifte auf den Zwischenplatinen sind leicht zerbrechlich.

  • Seite 69: Sd-Kartenleser-Tochterplatine

    ANMERKUNG: Stecken Sie das Bildschirm-FPC in den Spalt zwischen der Systemplatine und der Handballenstütze, bevor Sie das Bildschirm-FPC-Kabel mit der Systemplatine verbinden. 5. Bringen Sie die zwei T5 Torx-Schrauben (M1.4x4) wieder an, um das Bildschirm-FPC-Kabel zu befestigen. 6. Schließen Sie die Bildschirm-FPC-Abdeckung. 7.

  • Seite 70: Einbauen Der Sd-Kartenleser-Tochterplatine

    Schritte 1. Entfernen Sie die beiden Schrauben (M1.6x1.8), mit denen der rechte Lautsprecher befestigt ist. 2. Heben Sie den rechten Lautsprecher halb aus der Handballenstützen-Baugruppe. VORSICHT: Entfernen Sie den rechten Lautsprecher nicht vollständig, da er immer noch am Hochtöner unter der Systemplatine befestigt ist.

  • Seite 71: Ush- Und Sd-Kartenleser-Tochterplatine

    Schritte 1. Platzieren Sie die SD-Kartenleser-Tochterplatine korrekt ausgerichtet in den Steckplatz auf der Handauflagenbaugruppe. 2. Bringen Sie die drei Schrauben (M2x1.5) zur Befestigung der SD-Kartenleser-Tochterplatine an der Handauflagenbaugruppe wieder 3. Verbinden Sie das FFC-Kabel der SD-Kartenleser-Tochterplatine mit dem Anschluss auf der SD-Kartenleser-Tochterplatine. 4.
  • Seite 72 ANMERKUNG: Stellen Sie sicher, dass sich der Computer im Servicemodus befindet. Weitere Informationen finden Sie unter Schritt 6 unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie die Batterie. Info über diese Aufgabe VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt.

  • Seite 73: Einbauen Der Ush- Und Sd-Kartenleser-Tochterplatine

    6. Heben Sie die USH- und SD-Kartenleser-Tochterplatine an und entfernen Sie sie aus der Handballenstützen-Baugruppe. Einbauen der USH- und SD-Kartenleser-Tochterplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.

  • Seite 74: Smartcardlesegerät

    6. Bringen Sie die beiden Schrauben (M1.6x1.8) zur Befestigung des rechten Lautsprechers wieder an. Nächste Schritte 1. Bauen Sie die Batterie ein. 2. Bringen Sie die Bodenabdeckung 3. Setzen Sie die SD-Karte ein. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 75 Schritte 1. Entfernen Sie die beiden Schrauben (M1.6x1.8), mit denen der linke Lautsprecher befestigt ist. 2. Heben Sie den linken Lautsprecher vorsichtig aus dem Gehäuse. VORSICHT: Entfernen Sie den linken Lautsprecher nicht vollständig, da er noch am Hochtöner unter der Systemplatine befestigt ist.

  • Seite 76: Einbauen Des Smartcard-Lesegeräts

    5. Entfernen Sie die zwei Schrauben (M1.6x1.7), mit denen das Smartcardlesegerät befestigt ist. 6. Heben Sie das Smartcardlesegerät mit demSmartcardlesegerät-FFC an und entfernen Sie es aus dem Gehäuse. Einbauen des SmartCard-Lesegeräts Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 77 Schritte 1. Richten Sie das SmartCard-Lesegerät am FFC des SmartCard-Lesegeräts aus und setzen Sie es in den Steckplatz am Gehäuse ein. 2. Bringen Sie die beiden Schrauben (M1.6x1.7) zur Befestigung des SmartCard-Lesegeräts am Gehäuse wieder an. 3. Befestigen Sie das FFC des Smartcardlesegeräts an der Handauflagenbaugruppe. 4.

  • Seite 78: Gpu-Karte

    Nächste Schritte 1. Bauen Sie die Batterie ein. 2. Bringen Sie die Bodenabdeckung 3. Setzen Sie die SD-Karte ein. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. GPU-Karte Entfernen der GPU-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 79 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 80 Schritte 1. Entfernen Sie die vier T5 Torx-Schrauben (M1.4x4) nacheinander, wie auf der GPU-Karten-FPC angezeigt, mit denen die GPU- Karten-FPC befestigt ist. 2. Entfernen Sie die GPU-Karten-FPC von der Systemplatine. 3. Entfernen Sie die beiden FPC-Imposter-Platinen der GPU-Karte von der Systemplatine. ANMERKUNG: Die Stifte auf den Zwischenplatinen sind leicht zerbrechlich.

  • Seite 81: Installieren Der Gpu-Karte

    ANMERKUNG: 4. Entfernen Sie die vier Schrauben (M1.6x4.5), mit denen die GPU-Kartenbrücke befestigt ist. 5. Entfernen Sie die GPU-Kartenbrücke von der Systemplatine. 6. Entfernen Sie die zwei Schrauben (M2x4), mit denen die PC-Brückenhalterung befestigt ist. 7. Heben Sie die PC-Brückenhalterung von der Systemplatine ab. 8.
  • Seite 82 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 83 Schritte 1. Richten Sie die GPU-Karte entsprechend aus und setzen Sie sie in den Steckplatz an der Systemplatine ein. 2. Bringen Sie die beiden Schrauben (M2x4) zur Befestigung der GPU-Karte wieder an. 3. Richten Sie die PC-Brückenhalterung am Steckplatz auf der Systemplatine aus und setzen Sie sie ein. 4.

  • Seite 84: Gpu-Kartenattrappe

    GPU-Kartenattrappe Entfernen der GPU-Kartenattrappe Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Stellen Sie sicher, dass sich der Computer im Servicemodus befindet. Weitere Informationen finden Sie unter Schritt 6 unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 85: Einbauen Der Gpu-Kartenattrappe

    Schritte 1. Entfernen Sie die zwei Schrauben (M2x4), mit denen die PC-Brückenhalterung befestigt ist. 2. Heben Sie die PC-Brückenhalterung von der Systemplatine ab. 3. Entfernen Sie die zwei Schrauben (M2x4), mit denen die GPU-Kartenattrappe befestigt ist. 4. Entfernen Sie die GPU-Kartenattrappe von der Systemplatine. Einbauen der GPU-Kartenattrappe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 86 Info über diese Aufgabe ANMERKUNG: Das folgende Verfahren gilt nur für Systeme, die mit einer integrierten Systemplatine ausgeliefert werden. Die nachfolgende Abbildung zeigt die Position der GPU-Karte und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1. Richten Sie die GPU-Kartenattrappe entsprechend aus und setzen Sie sie in den Steckplatz an der Systemplatine ein. 2.

  • Seite 87: Systemplatine

    Nächste Schritte 1. Installieren Sie den Kühlkörper. 2. Bauen Sie die Batterie ein. 3. Bringen Sie die Bodenabdeckung 4. Setzen Sie die SD-Karte ein. 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine Voraussetzungen 1.
  • Seite 88 1. Kabelanschluss für Netzschalter mit Fingerabdruck-Lesegerät 2. Brücke für GPU-Karte 3. FPC-Kabel des Bildschirms 4. Kabelanschluss für linken Lautsprecher 5. Linker Lüfterkabelanschluss 6. Solid-State-Laufwerksanschluss 7. WLAN-Antennenanschluss 8. Kabelanschluss für Tastaturbeleuchtung 9. Batteriekabelstecker 10. GPU-Karten-FPC-Imposter-Platine 11. Solid-State-Laufwerk/VPU-Kartenanschluss 12. Rechter Lüfterkabelanschluss 13. Kabelanschluss für rechten Lautsprecher Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 89 1. Touchpadkabelanschluss 2. Kabelanschluss der USH-E/A-Platine Die nachfolgenden Abbildungen zeigen die Position der Systemplatinenbaugruppe und stellen das Verfahren zum Entfernen bildlich dar. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 90 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 91 Schritte 1. Entfernen Sie bei Systemen, die mit einer GPU-Karte ausgeliefert werden, die vier T5 Torx-Schrauben (M1.4x4), mit denen die GPU-Karten-FPC befestigt ist. 2. Entfernen Sie bei Systemen, die mit einer GPU-Karte ausgeliefert werden, die GPU-Karten-FPC von der Systemplatine. 3. Entfernen Sie bei Systemen, die mit einer GPU-Karte ausgeliefert werden, die beiden FPC-Imposter-Platinen der GPU-Karte von der Systemplatine.
  • Seite 92 sind leicht zerbrechlich. Vermeiden Sie den Kontakt mit den Stiften auf der Platine. Halten Sie die Platine stattdessen an den Kanten oder Seiten fest. 15. Bei Systemen ohne USH-Modul trennen Sie das FPC-Kabel der SD-Kartenleser-Tochterplatine vom Anschluss auf der SD-Kartenleser- Tochterplatine.

  • Seite 93: Einbauen Der Systemplatine

    Einbauen der Systemplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Die nachfolgende Abbildung zeigt die Position der Hauptplatine und bietet eine visuelle Darstellung des Installationsverfahrens. ANMERKUNG: Für den Austausch der Systemplatine ist weiterhin das Entfernen der Touchpad-FPC und der SDKartenleser- Tochterplatinen-FPC bzw.
  • Seite 94 1. Kabelanschluss für Netzschalter mit Fingerabdruck-Lesegerät 2. Brücke für GPU-Karte 3. FPC-Kabel des Bildschirms 4. Kabelanschluss für linken Lautsprecher 5. Linker Lüfterkabelanschluss 6. Solid-State-Laufwerksanschluss 7. WLAN-Antennenanschluss 8. Kabelanschluss für Tastaturbeleuchtung 9. Batteriekabelstecker 10. GPU-Karten-FPC-Imposter-Platine 11. Solid-State-Laufwerk/VPU-Kartenanschluss 12. Rechter Lüfterkabelanschluss 13. Kabelanschluss für rechten Lautsprecher Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 95 1. Touchpadkabelanschluss 2. Kabelanschluss der USH-E/A-Platine Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 96 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 97 Schritte 1. Setzen Sie die Systemplatine korrekt ausgerichtet auf die Handballenstützenbaugruppe. 2. Bringen Sie die neun Schrauben (M2x4) zur Befestigung der Systemplatine an der Handballenstützen-Baugruppe wieder an. 3. Richten Sie die PC-Brücken-Stützhalterung auf der Systemplatine aus und setzen Sie sie ein. 4.

  • Seite 98: Lautsprecher

    14. Bringen Sie die zwei Schrauben (M1.4x4) wieder an, um die Bildschirm-FPC-Abdeckung zu befestigen. 15. Führen Sie bei Systemen mit WLAN-Karte die Antennenkabel durch die Metallklemmen auf der Systemplatine. 16. Verbinden Sie bei Systemen, die mit einer WLAN-Karte ausgeliefert werden, die Antennenkabel mit den Anschlüssen am WLAN-Modul. 17.

  • Seite 99: Einbauen Der Lautsprecher

    Schritte 1. Entfernen Sie die linken und rechten Hochtönerlautsprecher aus den Schlitzen am Computers. 2. Lösen Sie die linken und rechten Hochtönerlautsprecher-Kabel aus den Führungen auf der Systemplatine. 3. Entfernen Sie die vier Schrauben (M1.6x1.8), mit denen der linke und der rechte Lautsprecher befestigt sind. 4.
  • Seite 100 Die nachfolgende Abbildung zeigt die Position der Lautsprecher und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Richten Sie die linken und rechten Lautsprecher entsprechend aus und setzen Sie sie in den Steckplatz am Computer ein. 2. Verlegen Sie die Kabel der linken und rechten Hochtönerlautsprecher mithilfe der Kabelführungen auf der Systemplatine. 3.

  • Seite 101: Haptisches Trackpad Fpc

    9. Setzen Sie die SD-Karte ein. 10. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Haptisches Trackpad FPC Entfernen der Touchpad-FPC VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen 1.
  • Seite 102 Schritte 1. Entfernen Sie die beiden Schrauben (M1.4x1.2), mit denen die Touchpad-FPC an der Systemplatine befestigt ist. 2. Trennen und entfernen Sie die Touchpad-FPC von der Systemplatine. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)

  • Seite 103: Installieren Der Touchpad-Fpc

    Installieren der Touchpad-FPC Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Die nachfolgenden Abbildungen zeigen die Position der Touchpad-FPC und bieten eine visuelle Darstellung des Installationsverfahrens. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 104 Schritte 1. Richten Sie die Touchpad-FPC am entsprechenden Steckplatz auf der Systemplatine aus und setzen Sie sie ein. 2. Bringen Sie die zwei Schrauben (M1.4x1.2) zur Befestigung der Touchpad-FPC an der Systemplatine wieder an. 3. Verbinden Sie die Touchpad-FPC mit dem Anschluss auf der Systemplatine. Nächste Schritte 1.

  • Seite 105: Sd-Kartenleser-Zusatzplatinen-Fpc

    3. Installieren Sie den rechten Lüfter. 4. Installieren Sie den linken Lüfter. 5. Bauen Sie die Batterie ein. 6. Installieren Sie die VPU-Karte (bei Modellen mit VPU-Karte). 7. Installieren Sie das M.2-Solid-State-Laufwerk für Systeme, die mit einem Solid-State-Laufwerk ausgeliefert werden. 8.

  • Seite 106: Einbauen Der Sd-Kartenleser-Tochterplatinen-Fpc

    Schritte 1. Entfernen Sie die zwei Schrauben (M1.4x1.2), mit denen die SD-Kartenlesegerät-Tochterplatine-FPC befestigt ist. 2. Trennen und entfernen Sie das FFC-Kabel der SD-Kartenleser-Tochterplatine vom Anschluss auf der Systemplatine. Einbauen der SD-Kartenleser-Tochterplatinen-FPC Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 107: Ush- Und Sd-Kartenleser-Tochterplatinen-Fpc

    Schritte 1. Richten Sie die SD-Kartenleser-Tochterplatinen-FPC aus und setzen Sie sie ein. 2. Bringen Sie die beiden Schrauben (M1.4x1.2) zur Befestigung der SD-Kartenleser-Tochterplatinen-FPC wieder an. 3. Verbinden Sie das SD-Kartenleser-Tochterplatinen-FFC-Kabel mit dem Anschluss auf der Systemplatine. Nächste Schritte 1. Bauen Sie die Systemplatine ein.
  • Seite 108 ANMERKUNG: Stellen Sie sicher, dass sich der Computer im Servicemodus befindet. Weitere Informationen finden Sie unter Schritt 6 unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie das M.2-Solid-State-Laufwerk bei Systemen, die mit einem Solid-State-Laufwerk ausgeliefert werden.

  • Seite 109: Einbauen Der Ush- Und Sd-Kartenleser-Tochterplatinen-Fpc

    Einbauen der USH- und SD-Kartenleser-Tochterplatinen-FPC Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Die nachfolgende Abbildung zeigt die Position der USH- und SDKartenleser-Tochterplatine-FPC und bietet eine visuelle Darstellung des Installationsverfahrens.

  • Seite 110: Wlan-Antennen (Wireless Local Area Network)

    6. Installieren Sie die VPU-Karte (bei Modellen mit VPU-Karte). 7. Installieren Sie das M.2-Solid-State-Laufwerk für Systeme, die mit einem Solid-State-Laufwerk ausgeliefert werden. 8. Bringen Sie die Bodenabdeckung 9. Setzen Sie die SD-Karte ein. 10. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 111 Schritte 1. Entfernen Sie die linken und rechten Hochtönerlautsprecher aus den Schlitzen am Gehäuse. 2. Ziehen Sie das Klebeband ab, mit dem die WLAN-Antennenkabel an der Handauflagenbaugruppe befestigt sind. 3. Lösen Sie die WLAN-Antennenkabel aus den Kabelführungen an der Handauflagenbaugruppe. 4.

  • Seite 112: Einbauen Des Wlan-Antennenmoduls

    Einbauen des WLAN-Antennenmoduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Die folgende Abbildung zeigt die Position des WLAN-Antennenmoduls und stellt das Verfahren zum Einbauen bildlich dar. ANMERKUNG: Dieses Verfahren gilt nur für Systeme, die mit WLAN-Antenne ausgeliefert werden.
  • Seite 113 Schritte 1. Richten Sie die WLAN-Antennen aus und setzen Sie sie in den Steckplatz des Systems ein. 2. Führen Sie die WLAN-Antennenkabel durch die Kabelführungen der Handauflagenbaugruppe. 3. Bringen Sie die vier Schrauben zur Befestigung der WLAN-Antennenkabel an der Handauflagenbaugruppe wieder an. 4.

  • Seite 114: Baugruppe Des Betriebsschalters Mit Fingerabdruckleser

    Nächste Schritte 1. Bauen Sie die Systemplatine ein. 2. Installieren Sie den Kühlkörper. 3. Installieren Sie den rechten Lüfter. 4. Installieren Sie den linken Lüfter. 5. Bauen Sie die Batterie ein. 6. Installieren Sie die VPU-Karte (bei Modellen mit VPU-Karte). 7.

  • Seite 115: Einbauen Der Netzschalter Mit Fingerabdruckleser-Baugruppe

    Schritte 1. Entfernen Sie die drei Schrauben (M1.6x2), mit denen die Halterung des Netzschalters mit Fingerabdruck-Lesegerät befestigt ist. 2. Heben Sie Halterung des Netzschalters mit Fingerabdruckleser aus dem System. 3. Ziehen Sie die Baugruppe des Netzschalters mit Fingerabdruckleser von der Handauflage ab und entfernen Sie sie aus dem System. Einbauen der Netzschalter mit Fingerabdruckleser-Baugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 116 Schritte 1. Richten Sie die Baugruppe des Netzschalters mit Fingerabdruckleser aus und platzieren Sie sie auf der Handauflagenbaugruppe. 2. Installieren Sie die Halterung des Netzschalters mit Fingerabdruckleser auf der Netzschalter-Baugruppe. 3. Bringen Sie die drei Schrauben (M1.6x2) wieder an, um die Halterung des Netzschalters zu befestigen. Nächste Schritte 1.

  • Seite 117: Handballenstützen-Baugruppe

    Handballenstützen-Baugruppe Entfernen der Handauflagenbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Stellen Sie sicher, dass sich der Computer im Servicemodus befindet. Weitere Informationen finden Sie unter Schritt 6 unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 118: Installieren Der Handauflagenbaugruppe

    Installieren der Handauflagenbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Die nachfolgenden Abbildungen zeigen die Position der Handballenstützen-Baugruppe und stellen das Verfahren zum Entfernen bildlich dar.
  • Seite 119 Schritte Legen Sie die Handauflagenbaugruppe auf eine ebene Fläche. Nächste Schritte 1. Bauen Sie den Netzschalter mit Fingerabdruck-Lesegerät ein. 2. Installieren Sie die WLAN-Antennen. 3. Installieren Sie die Lautsprecher. 4. Bauen Sie die Systemplatine ein. 5. Installieren Sie die GPU-Karte oder die GPU-Kartenattrappe.

  • Seite 120: Kapitel 7: Software

    ● Windows 11 Enterprise (64 Bit) ● Ubuntu 22.04 LTS, 64 Bit Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Software...

  • Seite 121: Kapitel 8: Bios-Setup

    BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.

  • Seite 122: System-Setup-Optionen

    ANMERKUNG: Abhängig von diesem Computer und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. Tabelle 32. System-Setup-Optionen – Menü „Systeminformationen“ Übersicht für Dell Precision 5680 BIOS Version Zeigt die Versionsnummer des BIOS an. Service Tag Zeigt das Service-Tag des Computers an.
  • Seite 123 Tabelle 32. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht für Dell Precision 5680 Processor L2 Cache Zeigt die Größe des Prozessor-L2-Caches an. Processor L3 Cache Zeigt die Größe des Prozessor-L3-Caches an. Microcode Version Zeigt die Mikrocode-Version an. Intel Hyper-Threading Capable Zeigt an, ob der Prozessor Hyper-Threading-fähig (HT) ist.
  • Seite 124 Standardmäßig ist die Option „USB-Startunterstützung aktivieren“ ausgewählt. Standardmäßig ist die Option „Externe USB-Ports aktivieren“ ausgewählt. Type-C Dock Override Ermöglicht die Verwendung eines angeschlossenen Dell Typ-C Dock zur Bereitstellung von Datenstreams bei deaktivierten externen USB-Anschlüssen. Wenn die Option „Type-C Dock override“ aktiviert ist, wird das Untermenü „Video/Audio/ Lan“...
  • Seite 125 Tabelle 34. System-Setup-Optionen – Menü „Integrated Devices“ (fortgesetzt) Integrierte Geräte „Enable Fingerprint Reader Device“ ist standardmäßig ausgewählt. Tabelle 35. System-Setup-Optionen – Menü „Storage“ Storage SATA Operation Konfiguriert den Betriebsmodus des integrierten SATA-Festplattencontrollers. Standardeinstellung: RAID ein. SATA ist für die Unterstützung von RAID (Intel Rapid Restore Technology) konfiguriert.
  • Seite 126 Systemleistung, Geräuschpegel und Temperatur. Standardmäßig ist die Option „Optimized“ (Optimiert) ausgewählt. USB Wake Support Wake on Dell USB-C Dock Wird durch Anschließen einer Dell USB-C-Dockingstation der Computer aus dem Stand-by-Modus, dem Ruhemodus oder dem ausgeschalteten Zustand heraus aktiviert. Standardeinstellung: ON (Ein)

  • Seite 127: Sicherheit

    Tabelle 38. System-Setup-Optionen – Menü „Power“ (fortgesetzt) Strom für die Stromversorgung des Systems leer ist, wenn sie auf Ruhemodus festlegt war. Lid Switch Enable Lid Switch Aktiviert oder deaktiviert den Abdeckungsschalter. Standardeinstellung: ON (Ein) Power On Lid Open Ermöglicht dem ausgeschalteten Computer hochgefahren zu werden, wenn der Deckel geöffnet wird.
  • Seite 128 Tabelle 39. System-Setup-Optionen – Menü „Sicherheit“ (fortgesetzt) Sicherheit Data Wipe on Next Boot Start Data Wipe Wenn diese Option aktiviert ist, reiht das BIOS einen Datenlöschvorgang für Speichergeräte, die mit der Hauptplatine verbunden sind, in die Warteschlange für den nächsten Neustart ein. Standardeinstellung: OFF (Aus) Absolute Absolute...
  • Seite 129 Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung. Standardmäßig ist diese Option deaktiviert. Tabelle 41. System-Setup-Optionen – Menü „Update Recovery“ Recovery aktualisieren...
  • Seite 130 Betriebssystemwiederherstellung“ festgelegt ist. Standardeinstellung: ON (Ein) Dell Auto OS Recovery Threshold Dient zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist- Systemproblemlösung und des Dell OS Recovery Tools. Standardmäßig ist 2 voreingestellt. Tabelle 42. System-Setup-Optionen – Menü „System Management“ Systemverwaltung Service Tag Zeigt das Service-Tag des Computers an.
  • Seite 131 Tabelle 43. System-Setup-Optionen – Menü „Keyboard“ (fortgesetzt) Tastatur Keyboard Illumination Konfiguriert den Betriebsmodus für die Tastaturbeleuchtung. Standardeinstellung: Dim Keyboard Backlight Timeout on AC Keyboard Backlight Timeout on AC Konfiguriert den Timeoutwert für die Tastatur, wenn ein Netzadapter an den Computer angeschlossen ist. Der Wert für den Timeout der Tastaturhintergrundbeleuchtung greift nur, wenn die Hintergrundbeleuchtung aktiviert ist.
  • Seite 132 Tabelle 44. System-Setup-Optionen – Menü „Pre-boot Behavior“ (fortgesetzt) Verhalten vor dem Start Standardmäßig ist „System Unique MAC Address“ (systemeigene MAC-Adresse) ausgewählt. Standardmäßig ist die Option Passthrough MAC Address aktiviert. Sign of Life Frühe Anzeige des Logos Das Logo für Sign of Life wird angezeigt. Standardeinstellung: ON (Ein) Tastaturhintergrundbeleuchtung Sign of Life.

  • Seite 133: Aktualisieren Des Bios

    System fordert Sie bei jedem Neustart erneut dazu auf. Wenn der Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie durch Suchen in der Knowledgebase- Ressource unter www.dell.com/support. Schritte 1. Rufen Sie die Website www.dell.com/support...

  • Seite 134: Aktualisieren Des Bios In Linux Und Ubuntu

    8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...

  • Seite 135: System- Und Setup-Kennwort

    F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.

  • Seite 136: Zuweisen Eines System-Setup-Kennworts

    Zuweisen eines System-Setup-Kennworts Voraussetzungen Sie können ein neues System or Admin Password (System- oder Administratorkennwort) nur zuweisen, wenn der Zustand Not Set (Nicht eingerichtet) ist. Info über diese Aufgabe Um das System-Setup aufzurufen, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F12. Schritte 1.

  • Seite 137: Löschen Von Bios- (System-Setup) Und Systemkennwörtern

    Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung.
  • Seite 138 ● Wenn Starten blockieren bis gelöscht auf AUS gesetzt ist, wählen Sie Fortfahren, um das System normal zu starten, oder BIOS-Setup, um die Warnung zu löschen. ANMERKUNG: Wenn Continue ausgewählt ist, wird dem Benutzer die Warnmeldung jedes Mal angezeigt, wenn das System eingeschaltet wird, bis die Warnung gelöscht wird.
  • Seite 139 BIOS-Setup...

  • Seite 140: Kapitel 9: Fehlerbehebung

    ● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com...

  • Seite 141: Diagnose Der Dell Supportassist-Systemleistungsprüfung Vor Dem Start

    Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●...

  • Seite 142: Lcd-Stromschienentest (L-Bist)

    Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw.

  • Seite 143: Systemdiagnoseanzeigen

    8. Am Ende der letzten einheitlichen Farbe (rot) wird das System heruntergefahren. ANMERKUNG: Beim Start leitet die Dell SupportAssist-Diagnose vor dem Hochfahren zunächst einen BIST für den LCD ein. Hierbei wird ein Eingreifen des Benutzers zur Bestätigung der Funktionalität des LCD erwartet.

  • Seite 144: Wiederherstellen Des Betriebssystems

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 145: Entladen Des Reststroms (Kaltstart)

    6. Setzen Sie den Akku ein. 7. Bringen Sie die Bodenabdeckung an. 8. Schließen Sie den Netzadapter an den Computer an. 9. Schalten Sie den Computer ein. ANMERKUNG: Weitere Informationen zum Durchführen eines harten Reset finden Sie in der Knowledgebase-Ressource unter www.dell.com/support. Fehlerbehebung...

  • Seite 146: Kapitel 10: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
