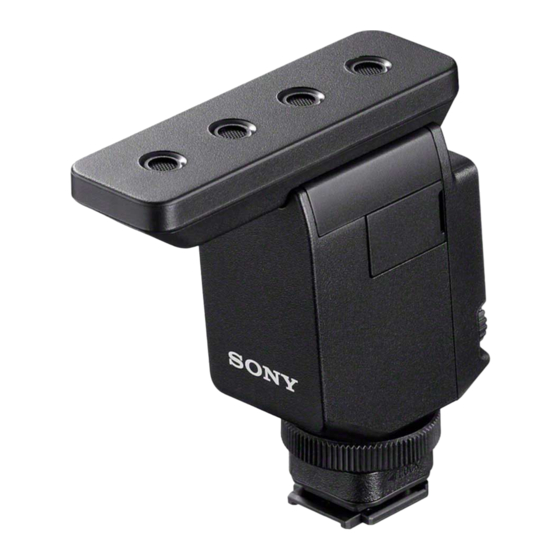

Shotgun-Mikrofon
ECM-B10
Verwenden Sie diese Hilfe, wenn Sie Probleme oder Fragen bezüglich der Verwendung Ihres Shotgun-Mikrofons haben.
Unterstützte Kameramodelle
Dieses Gerät ist ein Mikrofon, das mit dem Multi-Interface-Schuh kompatibel ist.
Kameramodelle, die mit diesem Gerät kompatibel sind, finden Sie hier. (Ein anderes Fenster wird
geöffnet.)
In Kombination mit einem Kameramodell, das nicht auf der Website aufgeführt ist, funktioniert das
Gerät nicht.
Identifikation der Teile
Vorbereitungen
Auspacken
Anbringen/Abnehmen an/von der Kamera
Info zur Aufnahmecharakteristik und dem Frequenzgang
Über dieses Gerät
Hinweise zur Verwendung
Technische Daten
Markenzeichen
Wenn die Meldung „Dieses Zubehör wird von dem Gerät nicht unterstützt und ist nicht verwendbar." auf
der Kamera erscheint:
5-036-505-41(1) Copyright 2021 Sony Corporation
1
Werbung
Verwandte Anleitungen für Sony ECM-B10
Inhaltszusammenfassung für Sony ECM-B10
- Seite 1 Anbringen/Abnehmen an/von der Kamera Info zur Aufnahmecharakteristik und dem Frequenzgang Über dieses Gerät Hinweise zur Verwendung Technische Daten Markenzeichen Wenn die Meldung „Dieses Zubehör wird von dem Gerät nicht unterstützt und ist nicht verwendbar.“ auf der Kamera erscheint: 5-036-505-41(1) Copyright 2021 Sony Corporation...
-
Seite 2: Identifikation Der Teile
Hilfe Shotgun-Mikrofon ECM-B10 Identifikation der Teile Oberseite, Seite und Unterseite Mikrofon Micro-USB-Anschluss (für Verwendung bei Wartung und Service) Sperrscheibe Multi-Interface-Fuß Hinweis Berühren Sie das Anschlussteil des Multi-Interface-Fuß nicht mit bloßen Händen. Anschlussteil-Schutzkappe Rückseite Richtcharakteristik-Wahlschalter : Super-Richtwirkung Bietet eine scharfe Richcharakteristik, um die von vorne kommenden Geräusche aufzunehmen. Sie können sich auf die Aufnahme der direkt auf die Vorderseite der Kamera auftreffenden Geräusche konzentrieren und gleichzeitig die... - Seite 3 : Unidirektional Sie können die breit von vorne auftreffenden Geräusche aufnehmen, während Sie die von hinten kommenden Geräusche minimieren. : Omnidirektional Nimmt von allen Richtungen auftreffende Geräusche mit gleicher Stärke auf. Wählen Sie diese Richtwirkung, wenn Sie insbesondere Umgebungsgeräusche aufnehmen oder die Stimme eines Fotografen in die Aufnahme einbeziehen möchten.
- Seite 4 Hinweis Wenn der Windschutz Regen und Nässe ausgesetzt ist, nehmen Sie ihn von dem Gerät ab und lassen Sie ihn im Schatten trocknen. Verwandtes Thema Anbringen/Abnehmen an/von der Kamera Info zur Aufnahmecharakteristik und dem Frequenzgang 5-036-505-41(1) Copyright 2021 Sony Corporation...
- Seite 5 Hilfe Shotgun-Mikrofon ECM-B10 Auspacken Wenn Sie feststellen, dass etwas fehlt, wenden Sie sich bitte an Ihren Fachhändler. Die Zahlen in Klammern geben die Anzahl an. Shotgun-Mikrofon (1) Windschutz (1) Anschlussteil-Schutzkappe (angebracht) (1) Beutel (1) Anleitungen 5-036-505-41(1) Copyright 2021 Sony Corporation...
-
Seite 6: Anbringen/Abnehmen An/Von Der Kamera
Hilfe Shotgun-Mikrofon ECM-B10 Anbringen/Abnehmen an/von der Kamera Bringen Sie das Shotgun-Mikrofons an einer Kamera an. Hinweis Bevor Sie dieses Gerät an/von einer Kamera anbringen/entfernen, schalten Sie die Kamera aus. Nehmen Sie die Anschlussteil-Schutzkappe von diesem Gerät ab. Bringen Sie dieses Gerät an der Kamera ( ) an und drehen Sie die Sperrscheibe in Richtung „LOCK“... - Seite 7 Zum Entfernen des Shotgun-Mikrofons Schalten Sie die Kamera aus, drehen Sie die Sperrscheibe gegen den Uhrzeigersinn, bis sie stoppt, und ziehen Sie dann den Multi-Interface-Fuß aus dem Schuh heraus. 5-036-505-41(1) Copyright 2021 Sony Corporation...
- Seite 8 Hilfe Shotgun-Mikrofon ECM-B10 Info zur Aufnahmecharakteristik und dem Frequenzgang Super-Richtwirkung-Aufnahmecharakteristik Super-Richtwirkung-Frequenzgang Unidirektionale Aufnahmecharakteristik...
- Seite 9 Unidirektionaler Frequenzgang Omnidirektionale Aufnahmecharakteristik Omnidirektionaler Frequenzgang...
- Seite 10 5-036-505-41(1) Copyright 2021 Sony Corporation...
- Seite 11 Sie dann das Objektiv. Wenn sich Staub oder Wassertröpfchen auf der Oberfläche des Mikrofons befinden, ist eine erfolgreiche Aufnahme möglicherweise nicht möglich. Reinigen Sie vor der Verwendung dieses Geräts unbedingt die Mikrofonoberfläche. 5-036-505-41(1) Copyright 2021 Sony Corporation...
-
Seite 12: Technische Daten
Äquivalenter Schalldruckpegelwert, umgerechnet aus dem Eingangspegelwert, der erfasst wird, wenn 1 % Wellenformverzerrung durch 1-kHz- Ausgangssignale vom Mikrofon erzeugt wird. (0 dB = 2×10 Änderungen bei Design und technischen Daten bleiben ohne vorherige Ankündigung vorbehalten. 5-036-505-41(1) Copyright 2021 Sony Corporation... - Seite 13 Hilfe Shotgun-Mikrofon ECM-B10 Markenzeichen „Multi Interface Shoe“ ist ein Warenzeichen der Sony Group Corporation. 5-036-505-41(1) Copyright 2021 Sony Corporation...
- Seite 14 Kamera möglicherweise nicht, dass das Gerät angebracht ist. Verwenden Sie zum Reinigen der Kontakte ein Wattestäbchen oder ein trockenes, weiches Tuch (z. B. ein Reinigungstuch). Verwenden Sie nicht Wasser oder Chemikalien zur Reinigung. 5-036-505-41(1) Copyright 2021 Sony Corporation...
