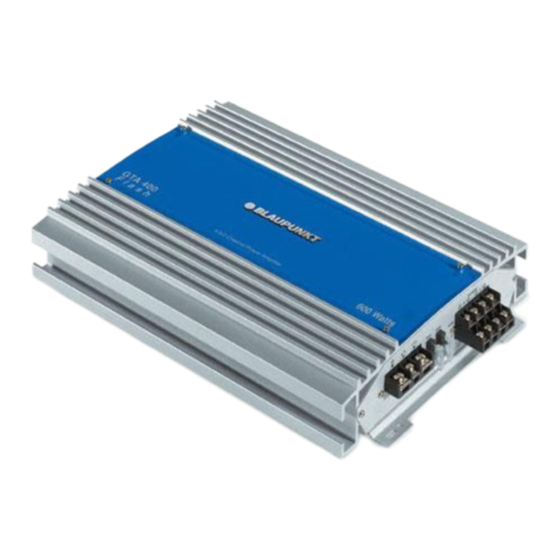

Amplifier
GTA 400
7 607 792 018
Einbauanleitung / Bedienungsanleitung
Fitting instructions / Operating instructions
Instructions de montage / Mode d'emploi
Istruzioni di montaggio / Istruzioni d'uso
Inbouwinstrukties / Gebruiksaanwijzing
Monteringsanvisning / Bruksanvisning
Instrucciones de montaje / Instrucciones de manejo
Instruções de montagem / Instrução de serviço
Einführung
D
Herzlichen Glückwunsch zum Erwerb dieses hochwertigen GTA-
Leistungsverstärkers! Mit der Wahl eines GTA 400 haben Sie sich
für höchste Wiedergabequalität entschieden. Egal ob Sie den GTA-
Leistungsverstärker in ein vorhandenes System einbauen oder ein
neues Hifi-System zusammenstellen, die unüberhörbare Steigerung
der Klangqualität wird Sie begeistern!
Empfehlung:
Die Leistung eines Verstärkers kann immer nur so gut sein wie seine
Installation. Eine korrekte Installation erhöht die Gesamtperformance
Ihres Audiosystems. Der GTA-Verstärker sollte von einem Fachmann
eingebaut werden; falls Sie ihn selbst installieren möchten, lesen Sie
diese Einbauanleitung gründlich durch, und nehmen Sie sich für den
Einbau ausreichend Zeit.
Gestatten Sie uns abschließend noch ein Wort zum Thema Gesund-
heitsschutz: Bitte bedenken Sie bei der Musikwiedergabe in Ihrem Fahr-
zeug, daß dauerhafte Schalldruckpegel oberhalb von 100 dB zu blei-
benden Schädigungen des menschlichen Ohrs bis hin zum vollständi-
gen Verlust des Gehörs führen können. Mit modernen Hochleistungs-
systemen und hochwertigen Lautsprecherkonfigurationen sind Schall-
druckpegel von über 130 dB zu erreichen.
Sicherheitshinweise
Einbau- und Anschlußvorschriften
Das Verstärkerstromkabel muß maximal 30 cm von der Batterie ent-
fernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie
bei einem Kurzschluß zwischen Leistungsverstärker und Batterie zu
schützen. Die Sicherung des Verstärkers schützt nur den Verstärker
selbst, nicht die Fahrzeugbatterie. Für die Dauer der Montage und
des Anschlusses ist der Minuspol der Batterie abzuklemmen.
Hierbei sind die Sicherheitshinweise des Kfz- Herstellers (Airbag, Alarm-
anlagen, Bordcomputer, Wegfahrsperren) zu beachten.
In Hinsicht auf Unfallsicherheit muß die Endstufe professionell befestigt
werden. Die Montagefläche muß zur Aufnahme der beiliegenden Schrau-
ben geeignet sein und sicheren Halt bieten.
Beim Bohren von Löchern darauf achten, daß keine Fahrzeugteile (Bat-
terie, Kabel, Sicherungskasten) beschädigt werden.
Der Amplifier wird an einem geeigneten Montageort z. B. unter den Sit-
zen oder im Kofferraum montiert (Fig. 1).
Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt
werden, die ausreichende Luftzirkulation für die Kühlung des Verstär-
kers gewährleistet. An scharfkantigen Löchern Kabeldurchführungen
verwenden. Lautsprecher mit 2-4 Ω Impedanz verwenden (siehe Tabel-
le bzw. Einbauzeichnung). Max. Belastbarkeit (Musikleistung) beach-
ten. Lautsprecher nicht an Masse anschließen, nur die bezeichneten
Klemmen verwenden. Der Querschnitt des Plus und Minuskabels darf
2
6 mm
nicht unterschreiten.
8 622 402 414 04/00
