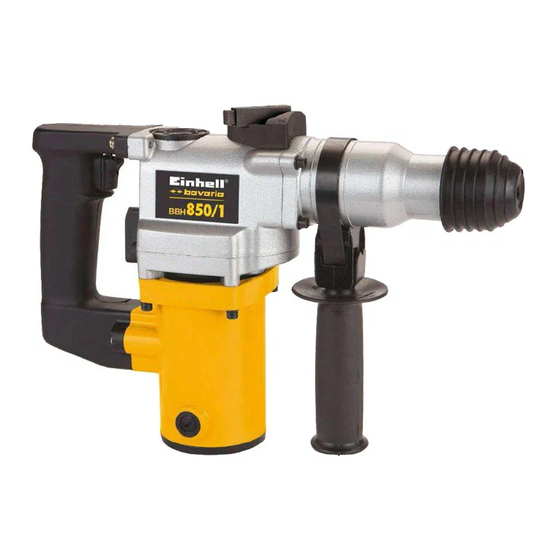

Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 1 Bedienungsanleitung Bohrhammer Navodila za uporabo Udarni vrtalnik Navodila za upora Udarni vrtalnik Naputak za uporabu Bušilica s čekićem Návod na obsluhu Vŕtacie kladivo 850/1 Art.-Nr.: 42.583.38 I.-Nr.: 01014...
Seite 2
Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 2 Bitte Seite 2 ausklappen Prosím nalistujte stranu 2 Prosimo odprite stran 2 Molimo da raširite stranice 2 Prosím otvorte strany 2...
Seite 3
Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 3...
Seite 4
Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 4...
Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 5 1. Gerätebeschreibung (Abb.1) Maschinenfett leicht fetten. Verriegelungshülse (A) zurückziehen und halten. Staubfreies Werkzeug drehend in die Werkzeug- 1 Staubschutz aufnahme bis zum Anschlag einschieben. Das 2 Verriegelungshülse Werkzeug verriegelt sich selbst. 3 Ein-Aus-Schalter Verriegelung durch Ziehen am Werkzeug prüfen.
Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 6 5.6 Drehstop (Abb. 6) Für Meißel arbeiten kann die Drehfunktion des Bohrhammers ausgeschaltet werden. Hierzu den Stellhebel (7) mit dem Pfeil (a) auf die Position (c) am Maschinengehäuse dre- hen. Um die Drehfunktion wieder einzuschalten muß...
Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 7 1. Popis přístroje (obr. 1) Zajišt’ovací pouzdro (A) odsunout zpět a držet. Prachu prostý nástroj zasunout otáčivým pohy- 1. Ochrana proti prachu bem až na doraz do upínání nástroje. Nástroj se 2.
Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 8 k šipce (a) na krytu stroje. K opětovnému zapnutí otáčecí funkce musí být stavěcí páčka (7) otočena označením (b) šipce (a). Pozor: Pro práci s vrtacím kladivem je potřeba jen malá přítlačná...
Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 9 1. Opis vrtalnika ( Slika 1) Potegnite nazaj zapiralno glavo (A) in jo držite. Vstavite čisto orodje obračajoče do konca v 1. Zaščita za prah glavo vrtalnika. Orodje se zapre samo od sebe. 2.
Seite 10
Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 10 Pozor! Za udarno vrtanje potrebujete samo malo pritisno moč.Preveliko pritiskanje po nepotrebnem obremen- juje motor vrtalnika.Redno preverjajte sveder. Tope svedre naostrite ali zamenjajte. 6. Vzdrževanje Pred vsakim delom na vrtalniku potegnite kabel iz električne vtičnice.
Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 11 1. Opis uredjaja (slika 1): Okrećući ga ugurnite alat koji je očišćen od Zaštitna kapa protiv prašine prašine do kraja u prihvat alata. Alat se sam Stezni tuljak aretira. Uklopno-isklopna sklopka Kontrolirajte aretiranje alata time da ga povucite.
Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 12 Pažnja: Za bušenje s čekićem je potrebna samo mala snaga pritiskanja. Preveliko pritiskanje bez potrebe optere- ćava motor. Redovno kontrolirajte svrdlo. Tupa svrdla naoštrite ili zamijenite. 6. Održavanje: Prije svih radova na uredjaju izvadite utikač iz utičnice! Uvijek održite uredjaj u čistom stanju.
Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 13 1. Popis prístroja (obr. 1) Upínaciu objímku (A) stiahnuť dole a pridržať. Zasunúť čistý pripravený nástroj točivým pohy- bom do nástrojového upínača až na doraz. 1 Ochrana proti prachu Nástroj sa v upínači zablokuje sám. 2 Upínacia objímka Preskúšajte ťahom správne upnutie nástroja.
Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 14 Pozor: Pri príklepovom vŕtaní potrebujete len malú prítlačnú silu. Príliš vysoká sila pritlačenia vŕtačky zbytočne zaťažuje motor. Pravidelne kontrolujte vrták. Tupý vrták je potrebné nabrúsiť alebo vymeniť. 6. Údržba Pred všetkými prácami na prístroji vytiahnuť kábel zo siete! Udržujte váš...
Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 16 GARANTIEURKUNDE Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Selbstverständlich bleiben Ihnen die gesetzlichen Gewähr- Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. leistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garan- Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der tie gilt für den Bereich der Bundesrepublik Deutschland oder der Übernahme des Gerätes durch den Kunden.
Seite 17
Anleitung PBH 850-1 SPK 4 27.06.2005 8:31 Uhr Seite 17 D Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
