Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. Bestimmungsgemäße Verwendung 4. Technische Daten 5. Vor Inbetriebnahme 6. Bedienung 7. Reinigung, Wartung und Ersatzteilbestellung 8. Entsorgung und Wiederverwertung 9. Lagerung 10. Anzeige Ladegerät - 4 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 4 Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 4 04.02.2021 11:11:27 04.02.2021 11:11:27...
Seite 7 Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen. Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Vorsicht! Tragen Sie eine Schutzbrille.
Seite 8: Sicherheitshinweise
Gefahr! kels unter Vorlage eines gültigen Kaufbeleges an Beim Benutzen von Geräten müssen einige Si- unser Service Center oder an die Verkaufstelle, cherheitsvorkehrungen eingehalten werden, um bei der Sie das Gerät erworben haben. Bitte Verletzungen und Schäden zu verhindern. Lesen beachten Sie hierzu die Gewährleistungstabelle Sie diese Bedienungsanleitung / Sicherheitshin- in den Service-Informationen am Ende der An-...
Seite 9: Technische Daten
Industriebetrieben sowie bei gleichzusetzenden nach einem genormten Prüfverfahren gemessen Tätigkeiten eingesetzt wird. worden und können zum Vergleich eines Elektro- werkzeugs mit einem anderen verwendet werden. 4. Technische Daten Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte kön- nen auch zu einer vorläuﬁ gen Einschätzung der Spannungsversorgung Motor: ....18 V d.c.
Seite 10: Vor Inbetriebnahme
5. Vor Inbetriebnahme Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederauf- ladung des Akku-Packs sorgen. Dies ist auf jeden Lesen Sie vor der Inbetriebnahme Ihres Ak- Fall notwendig, wenn Sie feststellen, dass die kuschraubers unbedingt diese Hinweise: Leistung des Geräts nachlässt.
Seite 11: Reinigung, Wartung Und Ersatzteilbestellung
• eine Beschädigung des Getriebes zu vermeiden, Drehen Sie das Bohrfutter (9) auf. Die Bohr- darf die Drehrichtung nur im Stillstand umge- futteröffnung (a) muss groß genug sein, um schaltet werden. Beﬁ ndet sich der Schiebeschal- das Werkzeug (Bohrer bzw. Schrauberbit) ter in der Mittelstellung, ist der Ein-/Ausschalter aufzunehmen.
Seite 12: Entsorgung Und Wiederverwertung
Artikelnummer des Gerätes • Ident-Nummer des Gerätes • Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos ﬁ nden Sie unter www.Einhell-Service.com Tipp! Für ein gutes Arbeits- ergebnis empfehlen wir hochwertiges Zubehör von ! www.kwb.eu welcome@kwb.eu 8. Entsorgung und Wiederverwertung Das Gerät beﬁ...
Seite 13: Anzeige Ladegerät
10. Anzeige Ladegerät Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten ﬁ nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Seite 14 Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig. Technische Änderungen vorbehalten Diese Sendung enthält Lithium-Ionen-Batterien.
Seite 15: Serviceinformationen
Bit-Einsätze/Bohrer Fehlteile * nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu- melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen: •...
Seite 16: Garantieurkunde
Services. 5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos- sen.
Seite 17 LIEBE MÖGLICHMACHER, wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen...
Seite 18 Table of contents 1. Safety regulations 2. Layout and items supplied 3. Proper use 4. Technical data 5. Before starting the equipment 6. Operation 7. Cleaning, maintenance and ordering of spare parts 8. Disposal and recycling 9. Storage 10. Charger indicator - 16 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 16 Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 16...
Seite 19 Danger! - Read the operating instructions to reduce the risk of inquiry. Caution! Wear ear-muﬀ s. The impact of noise can cause damage to hearing. Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on wood and other materials.
Seite 20: Safety Regulations
Danger! 2.2 Items supplied When using the equipment, a few safety pre- Please check that the article is complete as cautions must be observed to avoid injuries and speciﬁ ed in the scope of delivery. If parts are damage. Please read the complete operating missing, please contact our service center or the instructions and safety regulations with due care.
Seite 21: Technical Data
4. Technical data Impact drilling in concrete Vibration emission value a = 10.62 m/s h,ID Uncertainty K = 1.5 m/s Voltage supply ........18 V d.c. Idling speed: ......0-500/0-1800 rpm The stated vibration emission levels and stated Torque settings: ........20+1+1 noise emission values were measured in ac- Forward and reverse rotation ......yes cordance with a set of standardized criteria and...
Seite 22: Before Starting The Equipment
5. Before starting the equipment packed individually in plastic bags to prevent short circuits and ﬁ res. Be sure to read the following information before To ensure that the battery pack provides long ser- you use your cordless screwdriver for the ﬁ rst vice, you should take care to recharge it promptly.
Seite 23: Cleaning, Maintenance And Ordering Of Spare Parts
between clockwise and anticlockwise rotation. To or screwdriver bit). • avoid causing damage to the gearing it is advisa- Select the suitable tool. Push the tool as far ble to change the direction of rotation only when as possible into the chuck opening (a). •...
Seite 24: Ordering Spare Parts And Accessories
Article number of the unit • ID number of the unit • Spare part number of the required spare part For our latest prices and information please go to www.Einhell-Service.com Tip! For good results we recommend high-quality ac- cessories from www.kwb.eu welcome@kwb.eu 8.
Seite 25: Charger Indicator
10. Charger indicator Indicator status Explanations and actions Red LED Green LED Oﬀ Flashing Ready for use The charger is connected to the mains and is ready for use; there is no battery pack in the charger Oﬀ Charging The charger is charging the battery pack in quick charge mode. The char- ging times are shown directly on the charger.
Seite 26 The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac- companying products is permitted only with the express consent of the Einhell Germany AG. Subject to technical changes.
Seite 27: Service Information
* Not necessarily included in the scope of delivery! In the eﬀ ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com. Please ensure that you provide a precise description of the problem and answer the following questions in all cases: •...
Seite 28: Warranty Certificate
5. To make a claim under the guarantee, please register the defective device at: www.Einhell-Service.com. Please keep your bill of purchase or other proof of purchase for the new device. Devices that are returned without proof of purchase or without a rating plate shall not be covered by the guarantee, because appropriate identiﬁ...
Seite 29 Sommaire 1. Consignes de sécurité 2. Description de l’appareil et volume de livraison 3. Utilisation conforme à l’aﬀ ectation 4. Données techniques 5. Avant la mise en service 6. Commande 7. Nettoyage, maintenance et commande de pièces de rechange 8. Mise au rebut et recyclage 9.
Seite 30 Danger ! - Lisez ce mode d’emploi pour diminuer le risque de blessures. Prudence ! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Prudence ! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à...
Seite 31: Consignes De Sécurité
Danger ! 2.2 Volume de livraison Lors de l’utilisation d’appareils, il faut respecter Veuillez contrôler si l‘article est complet à l‘aide certaines mesures de sécurité aﬁ n d’éviter des de la description du volume de livraison. S‘il blessures et dommages. Veuillez donc lire atten- manque des pièces, adressez-vous dans un délai tivement ce mode d’emploi/ces consignes de de 5 jours maximum après votre achat à...
Seite 32: Données Techniques
être utilisés dans un environnement profession- Percer le métal nel, industriel ou artisanal. Nous déclinons toute Valeur d’émission de vibration a ≤ 2,5 m/s responsabilité si l’appareil est utilisé profession- Insécurité K = 1,5 m/s nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité...
Seite 33: Avant La Mise En Service
Limitez votre temps de travail. Pour un envoi correct, nous vous prions de Toutes les parts du cycle de fonctionnement doi- contacter notre service après-vente ou le vent être alors prises en considération (par exem- point de vente où vous avez acheté l’appareil. ple les temps pendant lesquels l’outil électrique est hors circuit et ceux pendant lesquels il est en Veillez à...
Seite 34 Remarque ! Commutez le réglage du couple 6.8 Voyant DEL (ﬁ gure 6/pos. 10) (1) et le commutateur vissage/perçage/per- La lampe DEL (10) permet d’éclairer la zone çage à percussion (12) uniquement à l‘arrêt ! de vissage et de perçage en cas de conditions de luminosité...
Seite 35: Nettoyage, Maintenance Et Commande De Pièces De Rechange
• Numéro d‘identification de l‘appareil • Numéro de la pièce de rechange requise Vous trouverez les prix et informations actuelles à l‘adresse www.Einhell-Service.com Astuce ! Pour un bon résul- tat, nous recommandons les accessoires haut de gamme ! www.kwb.eu welcome@kwb.eu 8.
Seite 36: Aﬃ Chage Chargeur
10. Aﬃ chage chargeur État de l’aﬃ chage Signiﬁ cation et mesures Voyant Voyant LED rouge LED vert Arrêt Clignote État prêt à l’emploi Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est pas dans le chargeur. Marche Arrêt Chargement...
Seite 37 électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte- Sous réserve de modiﬁ cations techniques - 35 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 35...
Seite 38: Informations Service Après-Vente
*Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes : •...
Seite 39: Bon De Garantie
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.Einhell-Service.com. Veuillez garder à disposition la preuve d‘achat ou tout autre justiﬁ catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justiﬁ catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité...
Seite 40 Indice 1. Avvertenze sulla sicurezza 2. Descrizione dell’apparecchio ed elementi forniti 3. Utilizzo proprio 4. Caratteristiche tecniche 5. Prima della messa in esercizio 6. Uso 7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio 8. Smaltimento e riciclaggio 9. Conservazione 10.
Seite 41 Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso. Attenzione! Portate cuﬃ e antirumore. L’eﬀ etto del rumore può causare la perdita dell’udito. Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea- re della polvere nociva alla salute.
Seite 42: Avvertenze Sulla Sicurezza
Pericolo! 2.2 Elementi forniti Nell’usare gli apparecchi si devono rispettare Veriﬁ cate che l‘articolo sia completo sulla base diverse avvertenze di sicurezza per evitare lesi- degli elementi forniti descritti. In caso di parti oni e danni. Quindi leggete attentamente queste mancanti, rivolgetevi al nostro Centro Servizio istruzioni per l’uso/le avvertenze di sicurezza.
Seite 43: Caratteristiche Tecniche
Tenete presente che i nostri apparecchi non sono Trapanare a percussione su calcestruzzo stati costruiti per l’impiego professionale, artigi- Valore emissione vibrazioni a = 10,62 m/s² h,ID anale o industriale. Non ci assumiamo alcuna Incertezza K = 1,5 m/s² garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in I valori complessivi delle vibrazioni e i valori di attività...
Seite 44: Prima Della Messa In Esercizio
Limitate il tempo di lavoro. Nel caso di invio o smaltimento di batterie Al riguardo si devono prendere in considerazione ovvero di apparecchi a batteria metteteli in tutte le fasi del ciclo di esercizio (ad esempio i sacchetti di plastica separati per evitare cor- periodi in cui l’elettroutensile è...
Seite 45: Pulizia, Manutenzione E Ordinazione Dei Pezzi Di Ricambio
6.4 Commutadirezione di rotazione 6.9 Cambio dell’utensile (Fig. 7) (Fig. 5/Pos. 3) Attenzione! Prima di ogni operazione (per es. Azionando il selettore scorrevole sopra cambio dell’utensile, manutenzione ecc.) por- all’interruttore acceso/spento potete regolare il tate il commutatore del senso di rotazione (3) senso di rotazione dell’Avvitatore ad accumulato- sull’avvitatore a batteria in posizione centrale.
Seite 46: Smaltimento E Riciclaggio
Numero di articolo dell‘apparecchio • Numero di identificazione dell‘apparecchio • Numero del pezzo di ricambio richiesto Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com Consiglio! Per un buon risul- tato di lavoro consigliamo gli accessori di qualità di ! www.kwb.eu welcome@kwb.eu 8.
Seite 47 10. Indicatori caricabatterie Stato indicatori Signiﬁ cato e interventi LED rosso LED verde Spento Lampeggia Pronto all’esercizio Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel caricabatterie. Acceso Spento Ricarica Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela- tivi tempi di ricarica si veda direttamente sul caricabatterie.
Seite 48 La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell Germany AG. Con riserva di apportare modiﬁ che tecniche - 46 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 46...
Seite 49: Informazioni Sul Servizio Assistenza
* non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris- pondere in ogni caso alle seguenti domande: •...
Seite 50: Certificato Di Garanzia
5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identiﬁ...
Seite 51 DK/N Indholdsfortegnelse 1. Sikkerhedsanvisninger 2. Produktbeskrivelse og leveringsomfang 3. Formålsbestemt anvendelse 4. Tekniske data 5. Inden ibrugtagning 6. Betjening 7. Rengøring, vedligeholdelse og reservedelsbestilling 8. Bortskaﬀ else og genanvendelse 9. Opbevaring 10. Visninger på opladeren - 49 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 49 Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 49 04.02.2021 11:12:14 04.02.2021 11:12:14...
Seite 52 DK/N Fare! Læs betjeningsvejledningen for at reducere risikoen for personskade. Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds- skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale! Forsigtig! Brug beskyttelsesbriller.
Seite 53: Sikkerhedsanvisninger
DK/N Fare! 2.2 Leveringsomfang Ved brug af el-værktøj er der visse sikkerhedsfo- Kontroller på grundlag af det beskrevne leve- ranstaltninger, der skal respekteres for at undgå ringsomfang, at varen er komplet. Hvis nogle dele skader på personer og materiel. Læs derfor bet- mangler, bedes du senest inden 5 hverdage efter jeningsvejledningen / sikkerhedsanvisningerne købet af varen henvende dig til vores servicecen-...
Seite 54: Tekniske Data
DK/N 4. Tekniske data Slagboring i beton Svingningsemissionstal a = 10,62 m/s h,ID Usikkerhed K = 1,5 m/s Spændingsforsyning motor .....18 V d.c. Omdrejningstal, ubelastet: ...0-500 / 0-1800 min De angivede samlede svingningsværdier og de Drejningsmomenttrin: ......20+1+1 angivede støjemissionsværdier er blevet målt iht. Højre-venstre-løb ..........ja en standardiseret analyseproces og kan anven- Spændvidde borepatron ....
Seite 55: Inden Ibrugtagning
DK/N 5. Inden ibrugtagning alle omstændigheder ske, når du kan konstat- ere, at maskinens ydelse er aftagende. Undgå, at akkupack‘en aﬂ ades helt. Det vil ødelægge Nedenstående anvisninger skal læses, inden du akkupack‘en! tager akku-skruemaskinen i brug: 1. Lad akkumulatorbatteriet op med den medføl- 6.2 Indstilling af drejningsmoment gende ladeadapter.
Seite 56: Rengøring, Vedligeholdelse Og Reservedelsbestilling
DK/N • gen kun stilles om, når maskinen står stille. Når Drej borepatronen (9) i, så den sidder helt skydekontakten er i midterstilling, så er tænd/ fast, og kontroller, at værktøjet sidder fast. sluk-afbryderen blokeret. 6.10 Skruning 6.5 Tænd/sluk-afbryder (ﬁ g. 5/pos. 4) Anvend helst skruer med selvcentrering (f.eks.
Seite 57: Bortskaﬀ Else Og Genanvendelse
Produktets varenummer • Produktets identnummer • Nummeret på den ønskede reservedel Aktuelle priser og øvrig information ﬁ ndes på www.Einhell-Service.com Tip! Det anbefales at bruge førsteklasses tilbehør fra for at opnå et godt arbejdsresultat! www.kwb.eu welcome@kwb.eu 8. Bortskaﬀ else og genanvendelse Produktet leveres indpakket for at undgå...
Seite 58: Visning På Ladeaggregat
DK/N 10. Visning på ladeaggregat Visningsstatus Betydning og påkrævet handling Rød lysdi- Grøn lysdi- Slukket Blinker Standby-modus Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte- riet er ikke i ladeaggregatet Tændt Slukket Opladning Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De pågældende ladetider ﬁ...
Seite 59 Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG. Ret til tekniske ændringer forbeholdes - 57 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 57...
Seite 60: Serviceinformationer
Bit-indsatse/bor Manglende dele * er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål: •...
Seite 61 5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation el- ler uden typeskilt, er udelukket fra garantiydelsen på...
Seite 62 Innehållsförteckning 1. Säkerhetsanvisningar 2. Beskrivning av maskinen samt leveransomfattning 3. Ändamålsenlig användning 4. Tekniska data 5. Före användning 6. Använda 7. Rengöring, Underhåll och reservdelsbeställning 8. Skrotning och återvinning 9. Förvaring 10. Lampor på laddaren - 60 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 60 Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 60 04.02.2021 11:12:19 04.02.2021 11:12:19...
Seite 63 Fara! - Läs igenom bruksanvisningen för att sänka risken för skador. Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs. Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material ﬁ nns det risk för att hälsovåd- ligt damm uppstår. Asbesthaltiga material får inte bearbetas! Obs! Använd skyddsglasögon.
Seite 64: Säkerhetsanvisningar
Fara! visningen. • Innan maskinen kan användas måste särskilda Öppna förpackningen och ta försiktigt ut pro- säkerhetsanvisningar beaktas för att förhindra dukten ur förpackningen. • olyckor och skador. Läs därför noggrant igenom Ta bort förpackningsmaterialet samt förpack- denna bruksanvisning och dessa säkerhetsanvis- nings- och transportsäkringar (om förhan- ningar.
Seite 65: Tekniska Data
4. Tekniska data Angivna vibrationsemissionsvärden och buller- värden har mätts upp enligt en standardiserad provningsmetod och kan användas om man vill Spänningsförsörjning motor ....18 V d.c. jämföra olika elverktyg. Tomgångs-varvtal ....0-500 / 0-1800 min Vridmomentssteg: ........20+1+1 Angivna vibrationsemissionsvärden och buller- Höger-/vänstergång ...........ja värden kan även användas till en preliminär be- Spännvidd chuck ......
Seite 66: Före Användning
5. Före användning prestanda börjar försvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet förstörs! Läs tvunget igenom dessa anvisningar innan du använder den batteridrivna skruvdragaren: 6.2 Ställa in vridmomentet (bild 4/pos. 1) 1. Ladda batteriet med den medföljande ladda- Obs! Ställringen för vridmomentet får endast ren.
Seite 67: Rengöring, Underhåll Och Reservdelsbeställning
6.5 Till-/frånbrytare (bild 5/pos. 4) 6.10 Skruvning: Med till-/frånbrytaren går det att styra varvtalet Använd helst skruvar med självcentrering (t ex steglöst. Ju längre Du trycker in brytaren desto torx, stjärnskruv) vilket garanterar ett säkert arbe- högre är varvtalet för skruvdragaren. te.
Seite 68: Skrotning Och Återvinning
• Produktens artikelnummer • Produktens ID-nr. • Reservdelsnumret för reservdelen Aktuella priser och ytterligare information ﬁ nns på www.Einhell-Service.com Tips: För bra arbetsresultat rekommenderar vi högvärdi- ga tillbehör från ! www.kwb.eu welcome@kwb.eu 8. Skrotning och återvinning Produkten ligger i en förpackning som fungerar som skydd mot transportskador.
Seite 69: Lampor På Laddaren
10. Lampor på laddaren Indikeringsstatus Betydelse och åtgärder Röd Grön lysdiod lysdiod Från Blinkar Driftberedd Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren. Till Från Laddning Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad- daren. Märk! Beroende på beﬁ ntlig laddningsnivå i batteriet kan de verkliga ladd- ningstiderna till viss del avvika från angivna laddningstider.
Seite 70 Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG. Med förbehåll för tekniska ändringar. - 68 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 68...
Seite 71 Bits/borr Delar som saknas * ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal- jerad beskrivning av felet som har uppstått och besvara alltid följande frågor: • Fungerade produkten först eller var den defekt från början? •...
Seite 72 5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identiﬁ...
Seite 73 Inhoudsopgave 1. Veiligheidsaanwijzingen 2. Beschrijving van het gereedschap en leveringsomvang 3. Reglementair gebruik 4. Technische gegevens 5. Vóór inbedrijfstelling 6. Bediening 7. Reiniging, onderhoud en bestellen van wisselstukken 8. Verwijdering en recyclage 9. Opbergen 10. Indicatie lader - 71 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 71 Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 71 04.02.2021 11:12:24...
Seite 74 Gevaar! - Handleiding lezen om het letselrisico te verminderen. Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta- an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Voorzichtig! Draag een veiligheidsbril.
Seite 75: Veiligheidsaanwijzingen
Gevaar! toon van een geldig bewijs van aankoop of tot de Bij het gebruik van toestellen dienen enkele dichtstbijzijnde desbetreﬀ ende bouwmarkt.. • veiligheidsmaatregelen te worden nageleefd om Gelieve daarvoor de garantietabel in de ga- lichamelijk gevaar en schade te voorkomen. Lees rantiebepalingen aan het einde van de hand- daarom deze handleiding / veiligheidsinstructies leiding in acht te nemen.
Seite 76: Technische Gegevens
4. Technische gegevens Waarschuwing: De trillings- en geluidsemissies kunnen tijdens de inzet van het elektrisch gereedschap afwijken van Spanningsvoorziening motor ....18 V d.c. de vermelde waarden, afhankelijk van de manier Onbelast toerental: ....0-500 / 0-1800 t/min waarop het wordt gebruikt, en met name van wat Koppelstanden: ........
Seite 77: Bediening
6. Bediening Het koppel voor een bepaalde schroefgrootte wordt aan de stelring ingesteld. Het koppel is af- hankelijk van meerdere factoren: 6.1 Laden van de LI-accupack (ﬁ g. 2-3) • van de aard en de hardheid van het te bewer- 1.
Seite 78: Reiniging, Onderhoud En Bestellen Van Wisselstukken
6.10 Schroeven Actuele prijzen en info vindt u terug onder Gebruik best zelfcentrerende schroeven (b. v. www.Einhell-Service.com kruiskop), want daarmee is een veilig werken verzekerd. Let er op dat de gebruikte bits en schroeven in vorm en grootte overeenkomen. Stel het koppel volgens de schroefgrootte in zoals in deze gebruiksaanwijzing beschreven.
Seite 79: Verwijdering En Recyclage
Tip! Voor een goed werkre- sultaat bevelen wij hoog- waardig toeehoren van aan! www.kwb.eu welcome@kwb.eu 8. Verwijdering en recyclage Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd.
Seite 80: Indicatie Lader
10. Indicatie lader Indicatiestatus Betekenis en maatregel Groene Rode LED Knippert Operationaliteit De lader is aangesloten aan het net en operationeel; de accu zit niet in de lader. Laden De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct aan de lader.
Seite 81 Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG. Technische wijzigingen voorbehouden - 79 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 79...
Seite 82: Service-Informatie
* niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden: •...
Seite 83: Garantiebewijs
5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het ni- euwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie.
Seite 84 Índice de contenidos 1. Instrucciones de seguridad 2. Descripción del aparato y volumen de entrega 3. Uso adecuado 4. Características técnicas 5. Antes de la puesta en marcha 7. Mantenimiento, limpieza y pedido de piezas de repuesto 8. Eliminación y reciclaje 9.
Seite 85 Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños. Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales.
Seite 86: Instrucciones De Seguridad
Peligro! vice Center o a la tienda especializada más cer- Al usar aparatos es preciso tener en cuenta una cana en un plazo máximo de 5 días laborales tras serie de medidas de seguridad para evitar le- la compra del artículo presentando un recibo de siones o daños.
Seite 87: Características Técnicas
4. Características técnicas Los valores totales de vibración indicados y el ni- vel de emisión de ruidos indicado se han calcula- do conforme a un método de ensayo normalizado Alimentación de corriente del motor ..18 V d.c. y se pueden utilizar para comparar una herrami- Velocidad marcha en vacío: .0-500 / 0-1800 r.p.m.
Seite 88: Antes De La Puesta En Marcha
5. Antes de la puesta en marcha Es preciso recargar siempre a tiempo la batería para procurar que dure lo máximo posible. Ha- cerlo es imprescindible también en cuanto se Antes de la puesta en marcha del atornillador con detecta que disminuye el rendimiento del aparato. batería, es preciso leer las siguientes adverten- No descargar jamás la batería por completo.
Seite 89: Mantenimiento, Limpieza Y Pedido De Piezas De Repuesto
de velocidad únicamente estando el aparato pa- queo automático de husillo. • rado. El botón de conexión/desconexión se halla Desenroscar el portabrocas (9). El orificio del bloqueado si el interruptor deslizante está en portabrocas (a) debe ser lo suficientemente posición central. grande como para poder alojar la herramien- ta (broca o portatornillos).
Seite 90: Eliminación Y Reciclaje
• Número de identificación del aparato • Número de la pieza de repuesto requerida Los precios y la información actual se hallan en www.Einhell-Service.com ¡Consejo! ¡Para obtener un buen resultado recomenda- mos accesorios de alta cali- dad de ! www.kwb.eu welcome@kwb.eu...
Seite 91: Indicación Cargador
10. Indicación cargador Estado de indicación Signiﬁ cado y medida LED rojo LED verde Apagado Parpadea Listo para funcionamiento El cargador está conectado a la red y listo para el funcionamiento, la ba- tería no está en el cargador Encendido Apagado Carga El cargador carga la batería en modo rápido.
Seite 92 Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de Einhell Germany AG. Nos reservamos el derecho a realizar modiﬁ caciones técnicas. - 90 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 90...
Seite 93: Información De Servicio
Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de deﬁ ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De- scriba exactamente el fallo y responda siempre a las siguientes preguntas: •...
Seite 94: Certificado De Garantía
5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.Einhell-Service.com. Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identiﬁ...
Seite 95 Índice 1. Instruções de segurança 2. Descrição do aparelho e material a fornecer 3. Utilização adequada 4. Dados técnicos 5. Antes da colocação em funcionamento 6. Operação 7. Limpeza, manutenção e encomenda de peças sobressalentes 8. Eliminação e reciclagem 9. Armazenagem 10.
Seite 96 Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções. Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo. Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó...
Seite 97: Instruções De Segurança
Perigo! adquiriu o aparelho, fazendo-se acompanhar de Ao utilizar ferramentas, devem ser respeitadas um talão de compra válido. Para o efeito, consulte algumas medidas de segurança para preve- a tabela da garantia que se encontra nas infor- nir ferimentos e danos. Por conseguinte, leia mações do serviço de assistência técnica no ﬁ...
Seite 98: Dados Técnicos
4. Dados técnicos Os valores totais de vibração e os valores de emissão de ruídos indicados foram medidos segundo um método de ensaio normalizado e Tensão de alimentação do motor ... 18 V, d.c. podem ser utilizados para a comparação de uma Rotações com marcha em vazio: ......
Seite 99: Antes Da Colocação Em Funcionamento
5. Antes da colocação em Para o envio correto, contacte o nosso ser- viço de assistência técnica ou o ponto de funcionamento venda onde adquiriu o aparelho. Leia impreterivelmente estas indicações antes Ao enviar ou eliminar baterias ou o aparelho de colocar a aparafusadora sem ﬁ...
Seite 100: Limpeza, Manutenção E Encomenda De Peças Sobressalentes
6.4 Selector do sentido de rotação (ﬁ g. 5/ 6.9 Substituição do acessório (ﬁ gura 7) pos. 3) Atenção! Coloque o comutador do sentido de ro- O interruptor de corrediça sobre o interruptor tação (3) na posição central em quaisquer trabal- permite ajustar o sentido de rotação da furadeira hos efectuados na aparafusadora sem ﬁ...
Seite 101: Eliminação E Reciclagem
• número de identificação do aparelho • número de peça sobressalente necessária Pode consultar os preços e informações actuais em www.Einhell-Service.com Dica! Para bons resultados, recomendamos acessórios de alta qualidade da ! www.kwb.eu welcome@kwb.eu 8. Eliminação e reciclagem O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte.
Seite 102 10. Visor do carregador Estado do visor Signiﬁ cado e medida a adotar LED ver- LED verde melho Desligado A piscar Operacionalidade O carregador está ligado à rede e encontra-se operacional; o acumulador não está no carregador Ligado Desligado Carregamento O carregador carrega o acumulador no modo de carregamento rápido.
Seite 103 Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da Einhell Germany AG. Reservado o direito a alterações técnicas - 101 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 101...
Seite 104 * não incluído obrigatoriamente no material a fornecer! Em caso de deﬁ ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter- net www.Einhell-Service.com. Certiﬁ que-se de que faz uma descrição exacta do problema, responden- do sempre às seguintes questões: •...
Seite 105 O mesmo se aplica no caso de a assistência técnica ter sido prestada no local. 5. Para activar a garantia, denuncie o aparelho defeituoso em: www.Einhell-Service.com. Tenha à disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de ga-...
Seite 106 Sisällysluettelo 1. Turvallisuusmääräykset 2. Laitteen kuvaus ja toimituksen sisältö 3. Määräysten mukainen käyttö 4. Tekniset tiedot 5. Ennen käyttöönottoa 7. Puhdistus, huolto ja varaosatilaus 8. Käytöstäpoisto ja uusiokäyttö 9. Säilytys 10. Latauslaitteen näyttö - 104 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 104 Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 104 04.02.2021 11:12:36 04.02.2021 11:12:36...
Seite 107 Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje. Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Huomio! Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä ter- veydelle haitallista pölyä. Asbestipitoista materiaalia ei saa työstää! Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt saattavat aiheuttaa näkökyvyn menetyksen.
Seite 108: Turvallisuusmääräykset
Vaara! 2.2 Toimituksen sisältö Laitteita käytettäessä tulee noudattaa tiettyjä Tarkasta tässä kuvatun toimitusselostuksen avul- turvallisuusvarotoimia tapaturmien ja vaurioiden la, että tuote on täysimääräinen. Jos osia puuttuu, välttämiseksi. Lue sen vuoksi tämä käyttöohje / ota viimeistään 5. arkipäivänä oston jälkeen nämä turvallisuusmääräykset huolellisesti läpi. yhteyttä...
Seite 109: Tekniset Tiedot
4. Tekniset tiedot Annettuja tärinän päästöarvoja ja annettuja me- lunpäästöarvoja voidaan käyttää myös rasituksen alustavaan arviointiin. Moottorin virranotto: .......18 V d.c. Joutokäyntikierrosluku: ..0-500 / 0-1800 min- Varoitus: Vääntömomenttiportaat: ......20+1+1 Tärinä- ja melupäästöt voivat poiketa annetuista Oikea/vasen-suuntaus: ........ kyllä arvoista sähkötyökalua käytettäessä...
Seite 110: Ennen Käyttöönottoa
5. Ennen käyttöönottoa Jotta akkusarjan elinikä olisi mahdollisimman pit- kä, tulee se aina ladata riittävän ajoissa. Tämä on joka tapauksessa tarpeen, kun huomaat laitteen Lue nämä ohjeet ehdottomasti ennen akkuruuvin- tehon heikkenevän. Älä koskaan anna akkusarjan vääntimesi käyttöönottoa: tyhjentyä täysin. Tästä seuraa akkusarjan vahin- 1.
Seite 111: Puhdistus, Huolto Ja Varaosatilaus
(9), josa on automaattinen karan lukitus. Kierrä Aktuellit hinnat ja muita tietoja löydät verkkosivus- poranistukka (9) auki. Istukan aukon (a) tulee olla tosta www.Einhell-Service.com kyllin iso, jotta työkalu (poranterä tai ruuvauskär- ki) mahtuu siihen. Valitse tarkoitukseen sopiva työkalu. Työnnä työkalu mahdollisimman syvälle poranistukan aukkoon (a).
Seite 112: Käytöstäpoisto Ja Uusiokäyttö
Vinkki: Hyvän työtuloksen saamiseksi suosittelemme :n korkealaatuisia va- rusteita! www.kwb.eu welcome@kwb.eu 8. Käytöstäpoisto ja uusiokäyttö Laite on pakattu kuljetuspakkaukseen, jotta välte- tään kuljetusvauriot. Tämä pakkaus on raaka-ai- netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine- kiertoon.
Seite 113: Latauslaitteen Näyttö
10. Latauslaitteen näyttö Näytön tila Merkitys ja toimenpiteet Punainen Vihreä Pois Vilkkuu Käyttövalmiustila Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslaitteessa ei ole akkua Palaa Pois Lataaminen Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löytyvät suora- an latauslaitteesta. Viite! Todelliset latausajat voivat poiketa hieman annetuista latausajoista. Ne ovat riipüuvaiset akun jäljelläolevasta lataustehosta.
Seite 114 Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään - 112 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 112...
Seite 115 Puuttuvat osat * ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin: • Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen? •...
Seite 116 Tämä koskee myös paikan päällä suoritettuja palveluja. 5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meil- le lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnista-...
Seite 117 Περιεχόμενα 1. Υποδείξεις ασφαλείας 2. Περιγραφή της συσκευής και συμπαραδιδόμενα 3. Σωστή χρήση 4. Τεχνικά χαρακτηριστικά 5. Πριν τη θέση σε λειτουργία 6. Χειρισμός 7. Καθαρισμός, συντήρηση και παραγγελία ανταλλακτικών 8. Διάθεση στα απορρίμματα και επαναχρησιμοποίηση 9. Φύλαξη 10. Ένδειξη φορτιστή - 115 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 115 Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 115...
Seite 118 Κίνδυνος! – Για τη μείωση του κινδύνου τραυματισμού διαβάστε την Οδηγία χρήσης. Προσοχή! Να χρησιμοποιείτε ωτοασπίδες. Η επίδραση του θορύβου μπορεί να προκαλέσει την απώλεια της ακοής. Προσοχή! Να χρησιμοποιείτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και άλλων υλικών δεν αποκλείεται η δημιουργία επιβλαβούς για την υγεία σκόνης. Δεν επιτρέπεται η επεξεργασία...
Seite 119: Υποδείξεις Ασφαλείας
Κίνδυνος! τμημάτων παρακαλούμε να αποτανθείτε εντός Κατά τη χρήση των συσκευών πρέπει, προς 5 εργάσιμων ημερών από την ημερομηνία αποφυγή τραυματισμών, να τηρούνται και αγοράς στο Κέντρο Σέρβις (Service Center) της να λαμβάνονται ορισμένα μέτρα ασφαλείας. εταιρείας μας ή στο κατάστημα από το οποίο Διαβάστε...
Seite 120: Τεχνικά Χαρακτηριστικά
εγγύηση σε περίπτωση κατά την οποία η Οι αναφερόμενες συνολικές τιμές μετάδοσης συσκευή χρησιμοποιήθηκε σε συνεργεία, δόνησης και οι τιμές εκπομπής θορύβου βιοτεχνίες ή στη βιομηχανία ή σε εργασίες μετρήθηκαν βάσει τυποποιημένης μεθόδου παρόμοιες με αυτές. δοκιμής και μπορούν να χρησιμοποιηθούν για τη...
Seite 121: Πριν Τη Θέση Σε Λειτουργία
• Περιορίστε το χρόνο εργασίας και την μονάδα του συσσωρευτή Εδώ πρέπει να λάβετε υπόψη σας όλα στο τμήμα μας εξυπηρέτησης πελατών. τα τμήματα του κύκλου λειτουργίας (για παράδειγμα χρόνους κατά τους οποίους είναι Για σωστή αποστολή να επικοινωνήσετε με σβησμένο...
Seite 122 • Για χρήση σαν κρουστικό δράπανο βάλτε Είναι αναμμένα και τα 3 LED: τον μεταγωγέα (12) στη θέση „σφυρί“. Ο Ο συσσωρευτής έχει φορτιστεί πλήρως. συμπλέκτης είναι απενεργοποιημένος και Ανάβουν/ει 2 ή 1 LED: στη διάθεσή σας βρίσκεται η μέγιστη ροπή Η...
Seite 123 Τύπος της συσκευής • Αριθμός είδους της συσκευής • Αριθμός ταύτισης της συσκευής • Αριθμός ανταλλακτικού Θα βρείτε τις ισχύουσες τιμές και πληροφορίες στην ιστοσελίδα www.Einhell-Service.com Συμβουλή! Για ένα καλό αποτέλεσμα της εργασίας σας σάς συνιστούμε αξεσουάρ ανώτερης ποιότητας της www.kwb.eu welcome@kwb.eu - 121 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 121...
Seite 124 10. Ένδειξη φορτιστή Κατάσταση ένδειξης Σημασία και μέτρα Κόκκινο LED Πράσινο LED απενεργοποίηση Αναβοσβήνει Ετοιμότητα για λειτουργία (OFF) Ο φορτιστής είναι συνδεδεμένος με το δίκτυο και έτοιμος για λειτουργία. Η μπαταράι δεν είανι μέσα στο φορτιστή. Ενεργοποιημένος απενεργοποίηση Φόρτιση (OFF) Ο...
Seite 125 και τα βοηθητικά στοιχεία χωρίς ηλεκτρικά εξαρτήματα. Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με ρητή συγκατάθεση της Einhell Germany AG. Mε επιφύλαξη τεχνικών τροποποιήσεων - 123 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 123...
Seite 126 Ελλείψεις * δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας! Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο ίντερνετ στο www.Einhell-Service.com. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και απαντήστε στις ακόλουθες ερωτήσεις: • Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα? •...
Seite 127 περίπτωση σέρβις επί τόπου. 5. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο: www.Einhell-Service.com. Να έχετε μαζί σας την απόδειξη της νέας συσκευής. Οι συσκευές που αποστέλλονται χωρίς αποδείξεις και χωρίς πινακίδα στοιχείων, αποκλείονται από την εγγύηση...
Seite 128 Tartalomjegyzék 1. Biztonsági utasítások 2. A készülék leírása és a szállítás terjedelme 3. Rendeltetésszerűi használat 4. Technikai adatok 5. Beüzemeltetés előtt 6. Kezelés 7. Tisztítás, karbantartás és pótalkatrészmegrendelés 8. Megsemmisítés és újrahasznosítás 9. Tárolás 10. A töltőkészülék kijelzése - 126 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 126 Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 126 04.02.2021 11:12:44...
Seite 129 Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást. Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet. Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni! Vigyázat! Hordjon egy védőszemüveget.
Seite 130: Biztonsági Utasítások
Veszély! vagy a eladóhelyhez, ahol vette a készüléket. A készülékek használatánál, a sérülések és a Kérjük vegye ehhez ﬁ gyelembe az utasítás végén károk megakadályozásának az érdekébe be kell a szervíz-információkban található szavatossági tartani egy pár biztonsági intézkedést. Ezért ezt táblázatot.
Seite 131: Technikai Adatok
4. Technikai adatok A megadott rezgésemisszióértékek és a me- gadott zajkibocsátási értékek egy normált ellenőrzési folyamat szerint lettek mérve és fel le- Feszültségellátás motor: ......18 V d.c. het őket használni az egyik elektromos szerszám- Üresjárati-fordulatszám: ..0-500 / 0-1800 perc nak egy másikkal való...
Seite 132: Beüzemeltetés Előtt
5. Beüzemeltetés előtt Az akku-csomag hosszú élettartamának az ér- dekében gondoskodnia kellene az akku-csomag időbeni újboli feltöltéséről. Ez minden esetben Az akkus csavarozó üzembevétele előtt okvetle- akkor szükséges, ha megállapítaná, hogy a nül elolvasni ezeket az utasításokat: készülék teljesítménye alábbhagy. Ne merítse ki 1.
Seite 133: Tisztítás, Karbantartás És Pótalkatrészmegrendelés
van, akkor blokkolva van a be/ki-kapcsoló. szerszámot addig be a fúrótokmány nyílásba (a) ameddig csak lehet. • 6.5 Be/ki-kapcsoló (5-ös ábra/poz. 4) Csavarja feszesen be a fúrótokmányt (9), A be-/ki-kapcsolóval lehet a fordulatszámot fokoz- és ellenőrizze azután le a szerszám feszes atmentesen szabályozni.
Seite 134: Megsemmisítés És Újrahasznosítás
A készülék típusát • A készülék cikk-számát • A készülék ident- számát • A szükséges pótalkatrész pótalkatrész számát Aktuális árak és információk a www.Einhell-Ser- vice.com alatt találhatóak. Tipp! Egy jó munkaeredmény érdekébe a kiváló minőségű tartozékait ajánl- juk! www.kwb.eu welcome@kwb.eu 8.
Seite 135: A Töltőkészülék Kijelzése
10. A töltőkészülék kijelzése Kijelzési státusz Jelentés és teendők Piros LED Zöld LED Pislog Üzemkészenlét Rá van kapcsolva a töltőkészülék a hálózatra és üzemkész, az akku nincs a töltőkészülékben Töltés A töltőkészülék a gyorstöltési üzemben tölti az akkut A megfelelő töltési idők direkt a töltőkészüléken találhatóak.
Seite 136 Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva - 134 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 134...
Seite 137 Bit-betétek/fúrók Hiányzó részek * nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket: • Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt? •...
Seite 138 5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnci- ateljesítmény alol.
Seite 139 Cuprins 1. Indicaţii de siguranţă 2. Descrierea aparatului şi cuprinsul livrării 3. Utilizarea conform scopului 4. Date tehnice 5. Înainte de punerea în funcţiune 6. Operare 7. Curăţirea, întreţinerea şi comanda pieselor de schimb 9. Eliminarea şi reciclarea 10. Lagăr - 137 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 137 Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 137...
Seite 140 Pericol! – Citiţi manualul de utilizare pentru a reduce riscul producerii unui accident. Atenţie! Purtaţi protecţie antifonică. Expunerea la zgomot poate provoca pierderea auzului. Atenţie! Purtaţi mască de protecţie împotriva prafului. La prelucrarea lemnului şi a altor materiale se poate produce praf dăunător sănătăţii. Este interzisă prelucrarea materialelor cu conţinut de azbest! Atenţie! Purtaţi ochelari de protecţie.
Seite 141: Indicaţii De Siguranţă
Pericol! să ţineţi cont de tabelul de garanţie cuprins în La utilizarea aparatelor trebuie respectate câteva informaţiile de service din capătul instrucţiunilor măsuri de siguranţă, pentru a evita accidentele de utilizare. • şi daunele. De aceea, citiţi cu grijă instrucţiunile Deschideţi ambalajul şi scoateţi aparatul cu de utilizare/indicaţiile de siguranţă.
Seite 142: Date Tehnice
4. Date tehnice Valorile vibraţiilor totale şi valorile emisiei sonore menţionate pot ﬁ utilizate pentru şi la o estimare provizorie a solicitării aparatului. Sursa de alimentare a motorului: ....18 V d.c. Turaţie la mers în gol: .... 0-500/0-1800 min Avertisment: Treptele momentului de torsiune: ....
Seite 143: Înainte De Punerea În Funcţiune
5. Înainte de punerea în funcţiune În interesul unei durate îndelungate de utilizare a pachetului de acumulatori trebuie să asiguraţi încărcarea la timp a pachetului de acumulatori. Citiţi cu atenţie aceste instrucţiuni înainte de Acest lucru este necesar în orice caz atunci punerea în funcţiune a maşinii de înşurubat cu când constataţi că...
Seite 144: Curăţirea, Întreţinerea Şi Comanda Pieselor De Schimb
înşurubat cu acumulator şi să o asiguraţi împo- echipată cu o mandrină rapidă (9) cu blocare triva pornirii nedorite. Puteţi selecta între rotaţie automată a axului. • spre stânga şi spre dreapta. Pentru a evita deteri- Rotiţi mandrina (9) în afară. Deschiderea orarea angrenajului, comutarea direcţiei de rotaţie mandrinei (a) trebuie să...
Seite 145: Eliminarea Şi Reciclarea
Numărul de identificare al aparatului • Numărul de piesă de schimb al piesei de schimb necesare Informaţii şi preţuri actuale găsiţi la adresa www.Einhell-Service.com Tip! Pentru un rezultat bun de lucru recomandăm acce- sorii de înaltă calitate de la ! www.kwb.eu welcome@kwb.eu...
Seite 146 10. Aﬁ şajul aparatului de încărcat Starea aﬁ şajului Semniﬁ caţia şi măsura de remediere LED-ul LED-ul roşu verde stins intermitent Stare de funcţionare Aparatul de încărcat este conectat la reţea şi pregătit de funcţionare, acu- mulatorul nu este în aparatul de încărcat aprins stins Încărcare...
Seite 147 Retipărirea sau orice altă multiplicare a documentaţiei şi documentelor însoţitoare ale produselor, chiar şi parţial, este permisă numai cu acordul în mod expres a ﬁ rmei Einhell Germany AG. Ne rezervăm dreptul pentru modiﬁ cări de ordin tehnic - 145 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 145...
Seite 148: Informaţii De Service
* nu este cuprins în livrare în mod obligatoriu! În caz de deteriorări sau defecte, vă rugăm să anunţaţi acest lucru pe pagina de internet www.Einhell-Service.com. Vă rugăm să ţineţi cont de descrierea exactă a defecţiunii şi răspundeţi în orice caz la următoarele întrebări: •...
Seite 149: Certifi Cat De Garanţie
5. Pentru revendicarea pretenţiilor de garanţie, vă rugăm să anunţaţi aparatul defect la: www.Einhell-Service.com. Vă rugăm să aveţi pregătit bonul de cumpărare sau altă dovadă de cumpărare a aparatului dvs. nou. Aparate trimise fără dovadă corespunzătoare sau fără plăcuţă de identiﬁ...
Seite 150 Spis treści 1. Wskazówki bezpieczeństwa 2. Opis urządzenia i zakres dostawy 3. Użycie zgodne z przeznaczeniem 4. Dane techniczne 5. Przed uruchomieniem 6. Obsługa 7. Czyszczenie, konserwacja i zamawianie części zamiennych 8. Utylizacja i recykling 9. Przechowywanie 10. Wskazania diod na ładowarce - 148 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 148 Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 148...
Seite 151 Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi. Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu. Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest! Ostrożnie! Nosić...
Seite 152: Wskazówki Bezpieczeństwa
Niebezpieczeństwo! się w ciągu 5 dni roboczych od zakupu produktu Podczas użytkowania urządzenia należy do naszego centrum serwisowego lub punktu przestrzegać wskazówek bezpieczeństwa w celu zakupu urządzenia przedstawiając dowód zaku- uniknięcia zranień i uszkodzeń. Z tego względu pu. Prosimy wziąć pod uwagę umieszczoną w proszę...
Seite 153: Dane Techniczne
4. Dane techniczne Podane wartości emisji drgań i emisji hałasu mogą również być wykorzystywane do wstępnej oceny obciążeń. Napięcie zasilania silnika: ......18 V d.c. Prędkość obrotowa biegu jałowego: ..... Ostrzeżenie: ..........0-500/0-1800 min Faktyczne wartości emisji drgań i hałasu pod- Poziomy momentu obrotowego: ....
Seite 154: Przed Uruchomieniem
5. Przed uruchomieniem plastikowy worek, aby uniknąć zwarcia i pożaru! Przed użyciem wkrętarki akumulatorowej należy Odpowiednie i regularne ładowanie akumulatora zapoznać się z poniższymi wskazówkami: zapewnia jego długą żywotność. Ładowanie jest 1. Naładować akumulator przy użyciu konieczne, jeśli stwierdzi się, że moc urządzenia wchodzącej w skład dostawy ładowarki.
Seite 155 Wskazówka! Przed regulowaniem momen- 6.8 Dioda LED (rys. 6/poz. 10) tu obrotowego (1) bądź przełączaniem Dioda LED (10) umożliwia oświetlenie miejsca przełącznika wkręcanie/wiercenie/wiercenie wkręcania bądź wiercenia przy złym oświetleniu. udarowe (12) zawsze wyłączyć urządzenie! Oświetlenie diodą LED (10) uruchamia się auto- matycznie po wciśnięciu włącznika/wyłącznika 6.4 Przełącznik kierunku obrotów (4).
Seite 156: Czyszczenie, Konserwacja I Zamawianie Części Zamiennych
Numer artykułu urządzenia • Numer identyfikacyjny urządzenia • Numer wymaganej części zamiennej Aktualne ceny i informacje można znaleźć na stronie internetowej: www.Einhell-Service.com Wskazówka! Dla osiągnięcia doskonałych rezultatów po- lecamy stosować doskonałej jakości wyposażenie produ- kowane przez ﬁ rmę ! www.kwb.eu welcome@kwb.eu...
Seite 157: Wskazania Diod Na Ładowarce
10. Wskazania diod na ładowarce Stan diod Czerwona Zielona di- Znaczenie i postępowanie dioda LED oda LED nie świeci miga Stan gotowości się Ładowarka podłączona jest do sieci i znajduje się w stanie gotowości. Brak akumulatora w ładowarce. świeci się nie świeci Ładowanie się...
Seite 158 Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych. Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na- wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą ﬁ rmy Einhell Germany AG. Zmiany techniczne zastrzeżone - 156 - Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 156...
Seite 159: Informacje Serwisowe
Brakujące części * nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.Einhell-Service.com. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe py- tania: • Czy urządzenie na początku działało czy też było uszkodzone od samego początku? •...
Seite 160: Certyfi Kat Gwarancji
Obowiązuje to również w przypadku interwencji serwisowej na miejscu. 5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na następującej stronie: www.Einhell-Service.com. Proszę mieć przygotowany rachunek lub inny do- kument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabliczki znamionowej, nie są...
Seite 161 Samræmisyﬁ rlýsing: Við útskurðum samræmi við EU-reglugerð og Οδηγία Εε και πρότυπα για τα προϊόντα stöðlum fyrir vörutegund Declaração de conformidade: Declaramos a conformidade de acordo com a diretiva CE e normas para o artigo Akku-Schlagbohrschrauber TE-CD 18 Li-i BL (Einhell) 2014/29/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notiﬁ...
Seite 162 EH 02/2021 (02) Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 160 Anl_TE_CD_18_2_Li_i_BL_SPK7.indb 160 04.02.2021 11:12:54 04.02.2021 11:12:54...

Diese Anleitung auch für:

45.139.68

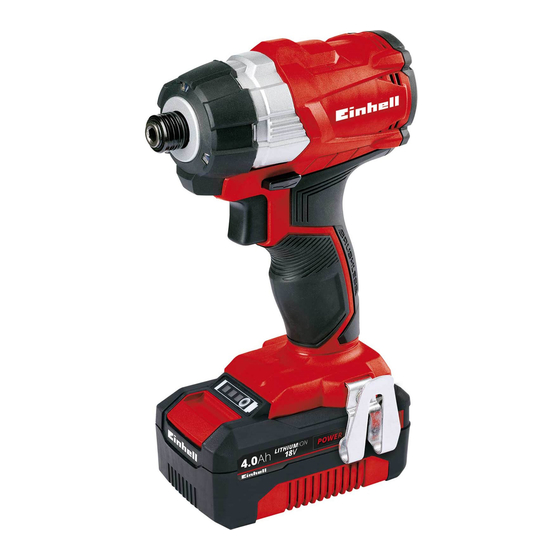

EINHELL TE-CI 18 Li BL Originalbetriebsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für EINHELL TE-CI 18 Li BL

Inhaltszusammenfassung für EINHELL TE-CI 18 Li BL

Diese Anleitung auch für:

Inhaltsverzeichnis
