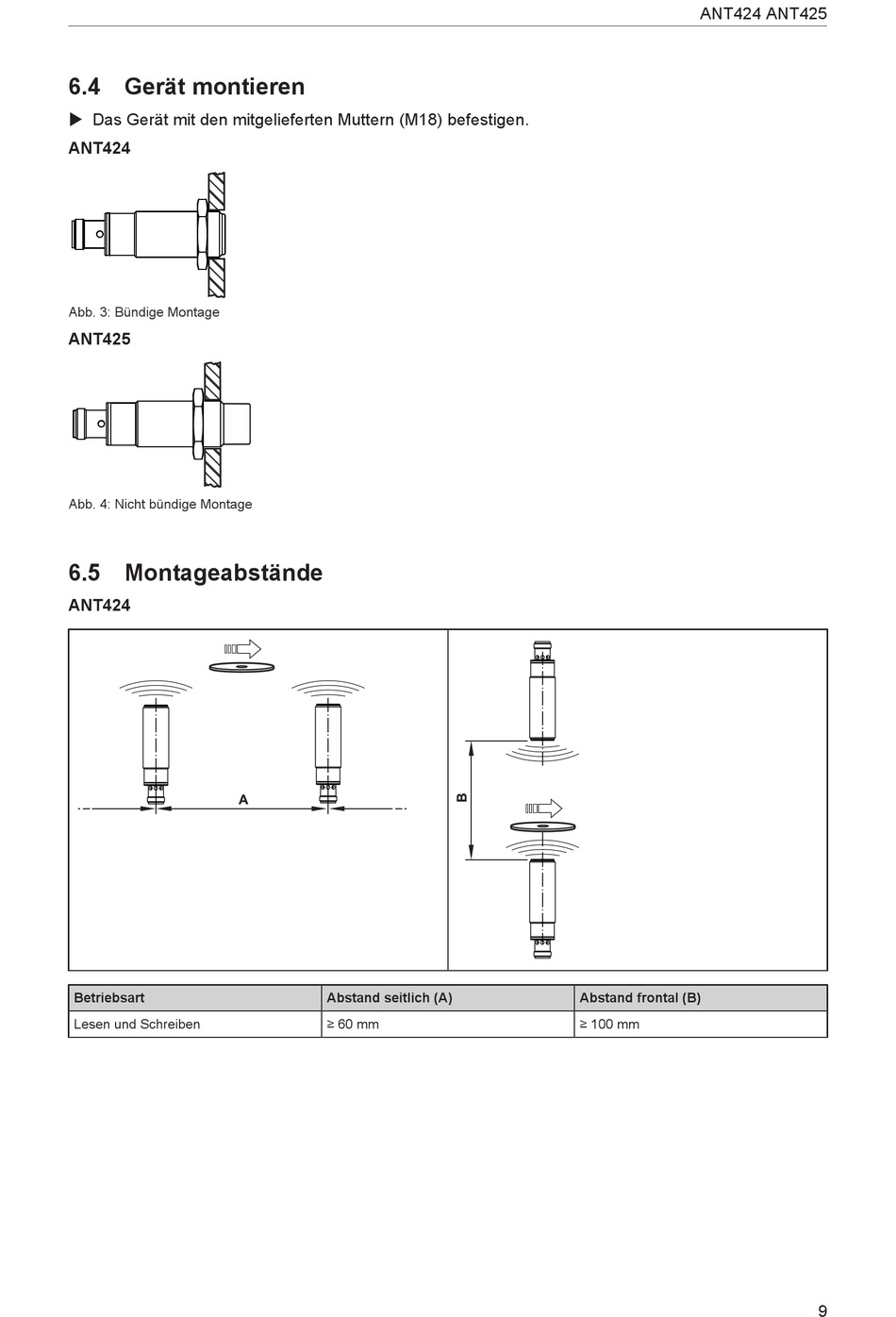

6.4 Gerät montieren
u Das Gerät mit den mitgelieferten Muttern (M18) befestigen.
ANT424
Abb. 3: Bündige Montage
ANT425
Abb. 4: Nicht bündige Montage
6.5 Montageabstände
ANT424
Betriebsart
Lesen und Schreiben
Abstand seitlich (A)
≥ 60 mm
ANT424 ANT425
Abstand frontal (B)
≥ 100 mm
