DMX-0-1 USB
Prinzip
1
DMX-0-1 USB
Menu/Daten Schalter
Artikelnummer: 63AAA043
1.1
Prinzip
Prinzip
Das DMX-0-1 USB ist ein Interface, welches Messwerte von Messmitteln mit RS-232C Schnittstelle
zum PC überträgt. Es wandelt dabei die Messwerte in Tastaturcodes um, so dass es in der Lage ist,
unabhängig vom Betriebssystem mit sämtlichen Programmen, die Tastatureingaben erwarten, zusam-
menzuarbeiten. Dabei braucht kein zusätzlicher Treiber installiert zu werden, da jedes Betriebssystem
den erforderlichen Tastaturtreiber automatisch zur Verfügung stellt.
1.2
Inbetriebnahme
Inbetriebnahme
An die RS-232C Schnittstelle des DMX-0-1 USB schließen Sie Ihr Messmittel (siehe Messmittel-
Tabelle) mit dem Originalkabel an.Z.B kann das Mitutoyo Höhenmessgerät LH-600 über das serielle
Kabel 12AAA807D an das DMX-0-1 USB angeschlossen werden. Danach schließen Sie das DMX-0-1
USB mit dem USB-Kabel an eine USB-Buchse am PC an. Nachdem Sie Ihr PC-Programm gestartet
haben, können Sie nun durch Drücken der Daten-Taste am Messmittel oder durch Drücken der
(Menü)-Taste bzw. des Fußtastes am DMX-0-1 USB den Messwert übertragen. Der Messwert wird
immer an die Cursorposition geschrieben, so als wenn Sie Tastatureingaben vornehmen.
1.3
Menü
Menü (hier können Sie die *Werkseinstellungen ändern)
Das DMX-0-1 USB verfügt über ein Menü, das Ihnen die Möglichkeit bietet, verschiedene Einstellun-
gen vorzunehmen. Damit Sie das Menü sehen können, schreibt das DMX-0-1 USB das Menü auf Ihren
Bildschirm. Dazu müssen Sie ein Textverarbeitungsprogramm starten, in welches das Menü hineinge-
schrieben werden kann.
Das Menü wird aufgerufen, indem die DT/Menü-Taste bzw. der Fußtaster am DMX-0-1 USB gedrückt
und gehalten wird, während das DMX-0-1 USB an eine USB-Buchse am PC angeschlossen wird.
Es kann bis zu 5 Sek. dauern, bis der erste Menüpunkt auf Ihrem Bildschirm erscheint. Danach können
Sie sich, durch wiederholtes kurzes Betätigen der DT/Menü-Taste bzw. des Fußtasters, die verschiede-

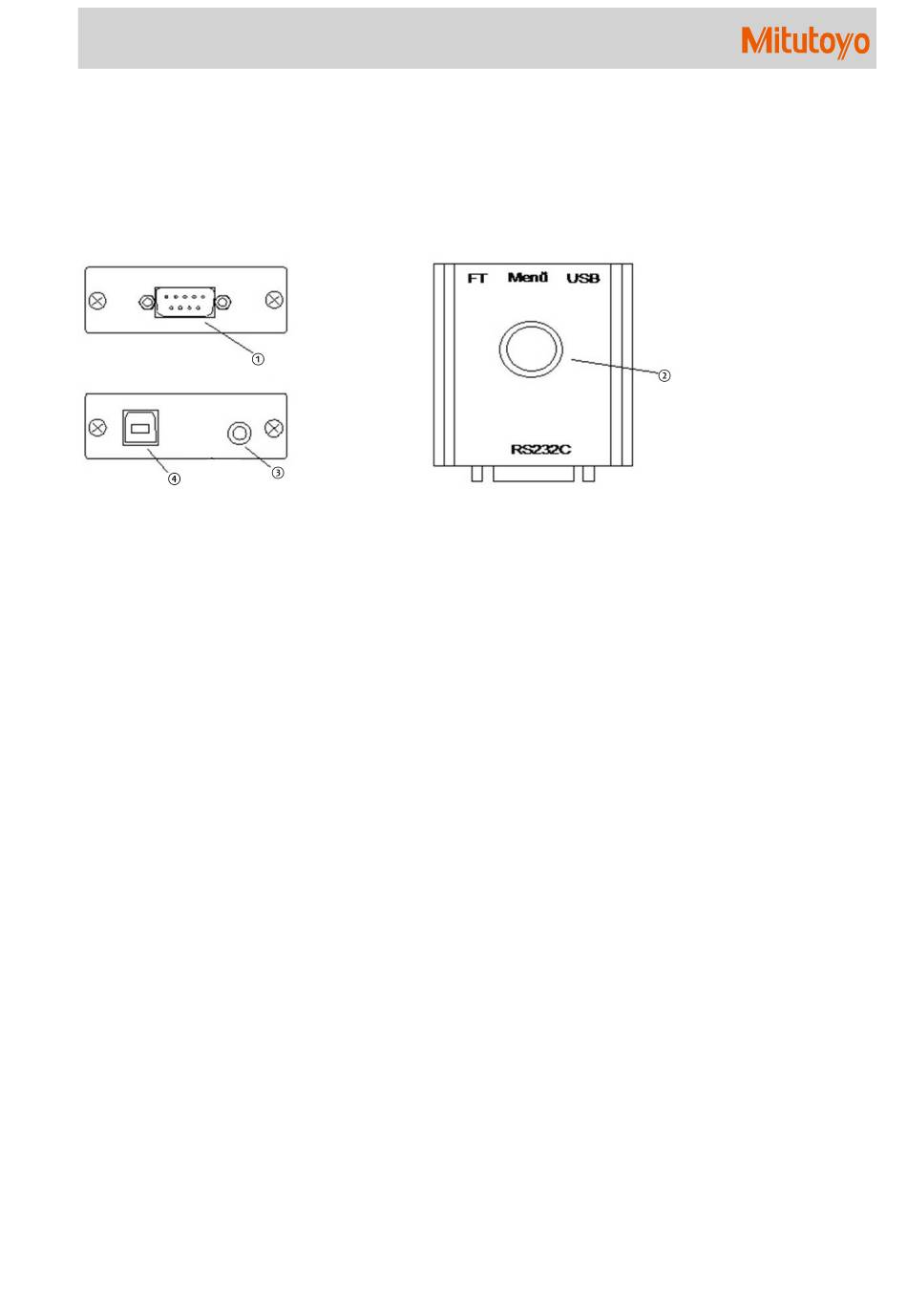

①
RS-232C port
②
Menu/Daten Schalter
③
Fußschalter
④
USB-Anschluss
3
