4
Montage

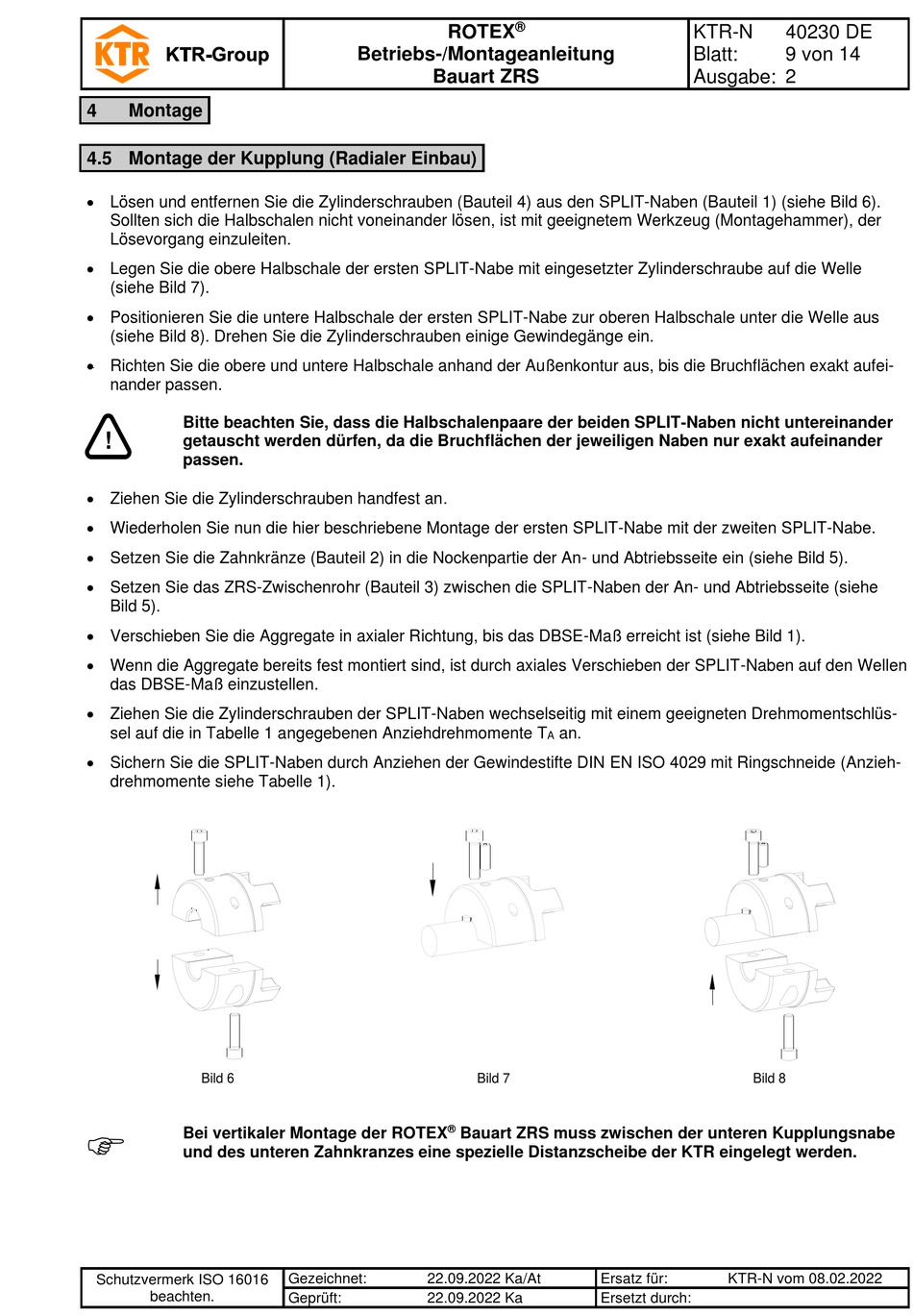

4.5 Montage der Kupplung (Radialer Einbau)
• Lösen und entfernen Sie die Zylinderschrauben (Bauteil 4) aus den SPLIT-Naben (Bauteil 1) (siehe Bild 6).
Sollten sich die Halbschalen nicht voneinander lösen, ist mit geeignetem Werkzeug (Montagehammer), der
Lösevorgang einzuleiten.
• Legen Sie die obere Halbschale der ersten SPLIT-Nabe mit eingesetzter Zylinderschraube auf die Welle
(siehe Bild 7).
• Positionieren Sie die untere Halbschale der ersten SPLIT-Nabe zur oberen Halbschale unter die Welle aus
(siehe Bild 8). Drehen Sie die Zylinderschrauben einige Gewindegänge ein.
• Richten Sie die obere und untere Halbschale anhand der Außenkontur aus, bis die Bruchflächen exakt aufei-
nander passen.
Bitte beachten Sie, dass die Halbschalenpaare der beiden SPLIT-Naben nicht untereinander
!
getauscht werden dürfen, da die Bruchflächen der jeweiligen Naben nur exakt aufeinander
passen.
• Ziehen Sie die Zylinderschrauben handfest an.
• Wiederholen Sie nun die hier beschriebene Montage der ersten SPLIT-Nabe mit der zweiten SPLIT-Nabe.
• Setzen Sie die Zahnkränze (Bauteil 2) in die Nockenpartie der An- und Abtriebsseite ein (siehe Bild 5).
• Setzen Sie das ZRS-Zwischenrohr (Bauteil 3) zwischen die SPLIT-Naben der An- und Abtriebsseite (siehe
Bild 5).
• Verschieben Sie die Aggregate in axialer Richtung, bis das DBSE-Maß erreicht ist (siehe Bild 1).
• Wenn die Aggregate bereits fest montiert sind, ist durch axiales Verschieben der SPLIT-Naben auf den Wellen
das DBSE-Maß einzustellen.
• Ziehen Sie die Zylinderschrauben der SPLIT-Naben wechselseitig mit einem geeigneten Drehmomentschlüs-
sel auf die in Tabelle 1 angegebenen Anziehdrehmomente T
• Sichern Sie die SPLIT-Naben durch Anziehen der Gewindestifte DIN EN ISO 4029 mit Ringschneide (Anzieh-
drehmomente siehe Tabelle 1).
Bild 6
Bei vertikaler Montage der ROTEX
und des unteren Zahnkranzes eine spezielle Distanzscheibe der KTR eingelegt werden.
Schutzvermerk ISO 16016
beachten.
ROTEX
Betriebs-/Montageanleitung
Bauart ZRS
®
Bauart ZRS muss zwischen der unteren Kupplungsnabe
Gezeichnet:
22.09.2022 Ka/At
Geprüft:
22.09.2022 Ka
®
an.
A
Bild 7
Ersatz für:
Ersetzt durch:
KTR-N
40230 DE
Blatt:
9 von 14
Ausgabe:
2
Bild 8
KTR-N vom 08.02.2022
