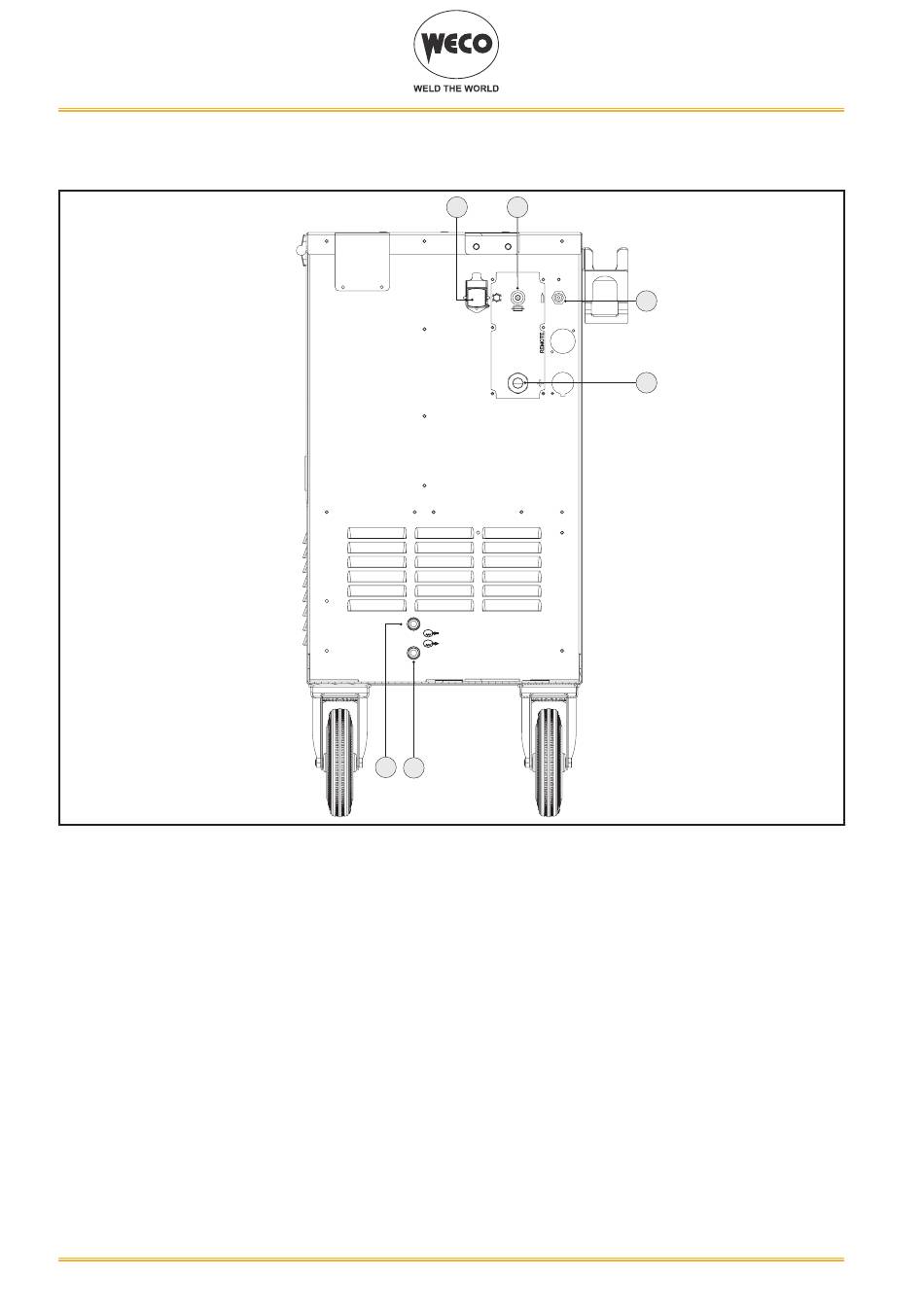

2.7 RÜCKWAND
1: Hinterer Gasanschluss. Dient zum Anschluss der vom Kabelstrang kommenden Gasleitung.
2: Anschluss für Kühlmittelschlauch.
Kühlaggregat → Generator
3: Anschluss für Kühlmittelschlauch.
Stromquelle → Kühlagggregat
4: Sicherung zum Schutz des Primärtransformators.
• Art der Sicherung
• Stromstärke
• Spannung
5: Steckverbinder für die Stromversorgung der Kühleinheit.
• Spannung
• Ausgangsspannung
• IP-Schutzart
12
5
2 3
Träge (T)
2.0 A
500 V
230V~
0.8 A
IP20 (offene Kappe)
IP66 (geschlossene Kappe)
4
1
6
