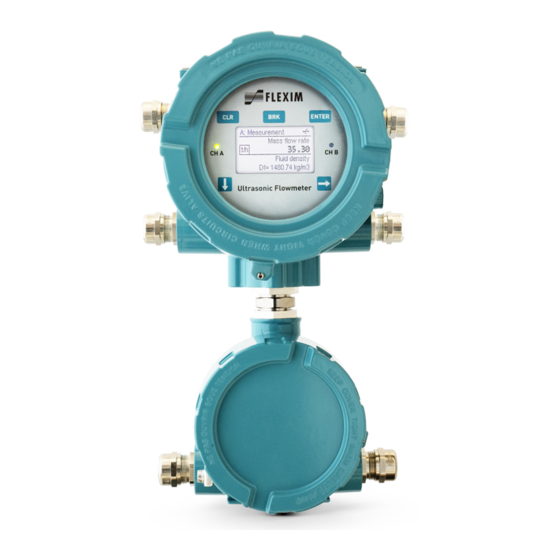

Flexim PIOX S831 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Flexim Anleitungen
  4. Durchflussmesser
  5. PIOX S831
  6. Betriebsanleitung

Flexim PIOX S831 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für PIOX S831:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
PIOX S831
UMPIOX_S831V1-3DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Flexim PIOX S831

Inhaltszusammenfassung für Flexim PIOX S831

  • Seite 1 Betriebsanleitung PIOX S831 UMPIOX_S831V1-3DE...
  • Seite 2 PIOX ist ein eingetragenes Warenzeichen der FLEXIM GmbH. FLEXIM GmbH Boxberger Straße 4 12681 Berlin Deutschland Tel.: +49 (30) 936 67 660 Fax: +49 (30) 936 67 680 E-Mail: info@flexim.de www.flexim.com Betriebsanleitung für PIOX S831 UMPIOX_S831V1-3DE, 2022-11-01 Artikelnummer: 26137 Copyright (©) FLEXIM GmbH 2022...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis PIOX S831 Inhaltsverzeichnis Einführung ................7 Sicherheitshinweise .
  • Seite 4 Inhaltsverzeichnis PIOX S831 Inbetriebnahme ............... . 100 Einstellungen bei erster Inbetriebnahme .
  • Seite 5 Inhaltsverzeichnis PIOX S831 Eingänge ................163 16.1...
  • Seite 6 Inhaltsverzeichnis PIOX S831 2022-11-01, UMPIOX_S831V1-3DE...

  • Seite 7: Einführung

    Sie uns diese mit, damit wir sie bei Neuauflagen berücksichtigen können. Urheberrecht Der Inhalt der Betriebsanleitung kann jederzeit verändert werden. Alle Urheberrechte liegen bei der FLEXIM GmbH. Ohne schriftliche Erlaubnis von FLEXIM dürfen von dieser Betriebsanleitung keine Vervielfältigungen jeglicher Art vorgenommen werden.

  • Seite 8: Konformitätserklärung

    1 Einführung PIOX S831 Konformitätserklärung Für die EU-Konformitätserklärung nach ATEX-Richtlinie siehe Dokument SIFLUXUS. 2022-11-01, UMPIOX_S831V1-3DE...

  • Seite 9: Sicherheitshinweise

    Das Messgerät ist vor jeder Benutzung auf seinen ordnungsgemäßen Zustand und die Betriebssicherheit zu prüfen. Informieren Sie FLEXIM, wenn bei Installation oder Betrieb des Messgeräts Störungen oder Schäden aufgetreten sind. An dem Messgerät dürfen keine unautorisierten Veränderungen oder Umbauten vorgenommen werden.

  • Seite 10: Nicht Bestimmungsgemäße Verwendung

    FLEXIM ersetzt werden. Der Betreiber muss regelmäßige Kontrollen auf Veränderungen oder Beschädigungen durchführen, die eine Gefährdung darstellen können. Wenn Sie Fragen haben, wenden Sie sich an FLEXIM. • Halten Sie die Angaben zu Montage und Anschluss von Messumformer, Sensoren und Zubehör ein.

  • Seite 11: Sicherheitshinweise Für Den Transport

    • Wählen Sie zur Ablage von Messumformer, Sensoren und Zubehör einen festen Untergrund. • Messumformer, Sensoren und Zubehör müssen für einen Transport ordnungsgemäß verpackt werden: – Nutzen Sie, wenn möglich, die Originalverpackung von FLEXIM oder eine gleichwertige Kartonage. – Positionieren Sie Messumformer, Sensoren und Zubehör mittig in der Kartonage.

  • Seite 12: Grundlagen - Analyse

    Zu diesem Zweck werden die Schallgeschwindigkeit und die Temperatur gemessen und der Wert der Analyse- Messgröße mit Hilfe des im Messumformer gespeicherten Datensatzes ermittelt. Für die Standard-Datensätze sind die Analyse-Messgrößen aus Tab. 3.2 wählbar. Kundenspezifische Datensätze mit speziellen Analyse-Messgrößen können im FLEXIM-Labor erstellt werden. 2022-11-01, UMPIOX_S831V1-3DE...

  • Seite 13: Begriffe

    3 Grundlagen – Analyse PIOX S831 3.2 Begriffe Begriffe Tab. 3.1: Begriffe Begriff Erklärung Analyt Bestandteile eines Stoffgemischs, die chemisch analysiert werden sollen Matrix Bestandteile eines Stoffgemischs, die nicht analysiert werden sollen Der Messumformer kann zur Bestimmung der folgenden Analyse-Messgrößen verwendet werden: Tab.

  • Seite 14: Grundlagen - Durchflussmessung

    4 Grundlagen – Durchflussmessung 4.1 Messprinzip PIOX S831 Grundlagen – Durchflussmessung Bei der Ultraschall-Durchflussmessung wird die Strömungsgeschwindigkeit des in einem Rohr fließenden Fluids bestimmt. Weitere Messgrößen werden von der Strömungsgeschwindigkeit und, falls erforderlich, zusätzlichen Messgrößen abgeleitet. Messprinzip Die Strömungsgeschwindigkeit des Fluids wird mit dem Ultraschall-Laufzeitdifferenz-Korrelationsverfahren bestimmt.

  • Seite 15: Messen Der Strömungsgeschwindigkeit

    4 Grundlagen – Durchflussmessung PIOX S831 4.1 Messprinzip m · Massenstrom · m · · ρ Die Masse des Fluids, die in einer bestimmten Zeit durch das Rohr fließt. Der Massenstrom ergibt sich aus dem Produkt · des Volumenstroms und der Dichte ρ.

  • Seite 16: Messanordnungen

    4 Grundlagen – Durchflussmessung 4.2 Messanordnungen PIOX S831 Abb. 4.3: Laufzeitdifferenz Δt Δt 1 – Signal in Flussrichtung 2 – Signal entgegen der Flussrichtung Messanordnungen 4.2.1 Begriffe Durchstrahlungsanordnung Reflexanordnung Die Sensoren sind auf gegenüberliegenden Seiten des Rohrs Die Sensoren sind auf derselben Seite des Rohrs montiert.
  • Seite 17 4 Grundlagen – Durchflussmessung PIOX S831 4.2 Messanordnungen Sensorabstand Der Sensorabstand wird an den Innenkanten der Sensoren gemessen. Reflexanordnung Durchstrahlungsanordnung (positiver Sensorabstand) Durchstrahlungsanordnung (negativer Sensorabstand) a – Sensorabstand Schallstrahlebene Ebene, in der 1 oder mehrere Schallwege oder Strahlen liegen. Abb. 4.6: 2 Strahlen in einer Ebene Abb.

  • Seite 18: Beispiele

    4 Grundlagen – Durchflussmessung 4.3 Akustische Durchstrahlbarkeit PIOX S831 4.2.2 Beispiele 1-Strahl-Durchstrahlungsanordnung 1-Strahl-Reflexanordnung 1 Sensorpaar 1 Sensorpaar 1 Schallweg 2 Schallwege 1 Strahl 1 Strahl 1 Ebene 1 Ebene 2-Strahl-Durchstrahlungsanordnung 2-Strahl-2-Ebenen-Reflexanordnung 2 Sensorpaare 2 Sensorpaare 2 Schallwege 4 Schallwege 2 Strahlen...

  • Seite 19: Ungestörtes Strömungsprofil

    4 Grundlagen – Durchflussmessung PIOX S831 4.4 Ungestörtes Strömungsprofil Beachten Sie folgende Hinweise bei der Auswahl der Messstelle: Waagerechtes Rohr Wählen Sie eine Messstelle, wo die Sensoren seitlich am Rohr befestigt werden können, so dass sich die Schallwellen horizontal im Rohr ausbreiten. Damit können Feststoffpartikel am Rohrboden oder Gasblasen an der Rohroberseite die Ausbreitung des Signals nicht beeinflussen.
  • Seite 20 4 Grundlagen – Durchflussmessung 4.4 Ungestörtes Strömungsprofil PIOX S831 Tab. 4.1: Empfohlene Abstände zu Störstellen; d – Rohrinnendurchmesser an der Messstelle, l – empfohlener Abstand zwischen Störstelle und Sensorposition Störstelle: 90°-Krümmer Einlauf: l ≥ 10 d Auslauf: l ≥ 2 d (l ≥...
  • Seite 21 4 Grundlagen – Durchflussmessung PIOX S831 4.4 Ungestörtes Strömungsprofil Tab. 4.1: Empfohlene Abstände zu Störstellen; d – Rohrinnendurchmesser an der Messstelle, l – empfohlener Abstand zwischen Störstelle und Sensorposition Störstelle: Ventil Einlauf: l ≥ 40 d Auslauf: l ≥ 3 d Störstelle: Reduzierung...

  • Seite 22: Produktbeschreibung

    5 Produktbeschreibung 5.1 Messsystem PIOX S831 Produktbeschreibung Messsystem Das Messsystem besteht aus dem Messumformer, dem Temperaturfühler, den Ultraschallsensoren und dem Rohr, an dem gemessen wird. Abb. 5.1: Beispiel für eine Messanordnung 1 – Sensor 2 – Temperaturfühler 3 – Rohr 4 –...

  • Seite 23: Anzeige

    5 Produktbeschreibung PIOX S831 5.3 Anzeige Tab. 5.1: Beschreibung der Programmzweige Programmzweig Beschreibung Parameter Bevor eine Messung gestartet werden kann, müssen die Sensor-, Rohr- und Fluidparameter im Programmzweig Parameter eingegeben werden. Im Programmzweig Messung wird nach dem Aktivieren der Messkanäle und dem Eingeben des Messung Sensorabstands die Messung gestartet.

  • Seite 24: Statusanzeigen

    5 Produktbeschreibung 5.4 Tastatur PIOX S831 Statusanzeigen Für die Statusanzeigen werden Symbole verwendet. Abb. 5.4: Statusanzeigen (Zeile 1) Messung läuft Fehlermeldung Messwertspeicher voll Anschluss via USB-Kabel Tastensperre aktiviert Tastatur Die Tastatur besteht aus den Tasten ENTER, BRK, CLR, . Die Tasten werden bei geschlossenem Gehäuse mit einem Magnetstift bedient.

  • Seite 25: Transport Und Lagerung

    Für den Transport muss das Messgerät ordnungsgemäß verpackt werden. Für die Gewichtsangaben siehe Technische Spezifikation. • Nutzen Sie, wenn möglich, die Originalverpackung von FLEXIM oder eine gleichwertige Kartonage. • Positionieren Sie Messumformer, Sensoren und Zubehör mittig in der Kartonage. • Füllen Sie Hohlräume mit entsprechendem Verpackungsmaterial (z.B. Papier, Schaumstoff, Luftpolsterfolie).

  • Seite 26: Montage

    7 Montage PIOX S831 Montage Gefahr! Gefahr einer Explosion beim Einsatz des Messgeräts in explosionsgefährdeten Bereichen (ATEX, IECEx) Es kann zu Personen- oder Sachschäden sowie gefährlichen Situationen kommen. → Beachten Sie die "Sicherheitshinweise für den Einsatz in explosionsgefährdeten Bereichen" (siehe Dokument SIFLUXUS).

  • Seite 27: Unfallverhütungsvorschriften Für Elektrische Anlagen Und Betriebsmittel

    7 Montage PIOX S831 Warnung! Montage, Anschluss und Inbetriebnahme von nicht autorisiertem und befähigtem Personal Es kann zu Personen- oder Sachschäden sowie gefährlichen Situationen kommen. → Arbeiten am Messumformer dürfen nur von autorisiertem und befähigtem Personal durchgeführt werden. Gefahr! Arbeiten in Bergwerken oder engen Räumen Vergiftungs-/Erstickungsgefahr durch austretende Gase, Verletzungsgefahr durch beengte Verhältnisse...

  • Seite 28: Messumformer

    7 Montage 7.1 Messumformer PIOX S831 Messumformer 7.1.1 Öffnen und Schließen der Gehäuse Wichtig! Verwenden Sie zum Öffnen der Gehäuse keine Gegenstände, die das Gewinde oder die Gehäusedichtung beschädigen können. 7.1.1.1 Messumformer mit Aluminiumgehäuse Der Messumformer ist mit 3 Gewindestiften versehen, die gelöst werden müssen, bevor die Gehäuse geöffnet werden können.

  • Seite 29: Montage Des Messumformers

    7 Montage PIOX S831 7.1 Messumformer 7.1.1.2 Messumformer mit Edelstahlgehäuse Gehäuse Der Messumformer hat eine Senkschraube, die gelöst werden muss, bevor das Gehäuse geöffnet werden kann. Der Messumformer muss im Instrument-Halteblech montiert sein, wenn das Gehäuse geöffnet werden soll. Verwenden Sie zum Öffnen und Schließen des Gehäuses einen Bandschlüssel (nicht im Lieferumfang enthalten).

  • Seite 30: Wandmontage

    7 Montage 7.1 Messumformer PIOX S831 7.1.2.1 Wandmontage Messumformer mit Aluminiumgehäuse • Befestigen Sie das Instrument-Halteblech mit den 4 Schrauben an der Wand. • Befestigen Sie den Messumformer am Instrument-Halteblech. Abb. 7.3: Wandmontage des Messumformers 1 – Instrument-Halteblech Messumformer mit Edelstahlgehäuse •...
  • Seite 31 7 Montage PIOX S831 7.1 Messumformer 7.1.2.2 Rohrmontage Hinweis! Das Rohr muss so stabil sein, dass es der Belastung standhält, die durch den Messumformer entsteht, und die Kräfte der Klemmbügel aufnehmen kann. Messumformer mit Aluminiumgehäuse Montage am 2"-Rohr Das Instrument-Halteblech wird mit Klemmbügeln am Rohr befestigt.
  • Seite 32 7 Montage 7.1 Messumformer PIOX S831 Messumformer mit Edelstahlgehäuse Montage am 2"-Rohr • Positionieren Sie die Klemmbügel am Rohr. • Befestigen Sie das Instrument-Halteblech mit den Klemmbügeln und Muttern am Rohr. • Schrauben Sie die Halterung des Messumformers an das Instrument-Halteblech.

  • Seite 33: Sensoren

    7 Montage PIOX S831 7.2 Sensoren Sensoren Montage Vorsicht! Warnung vor schweren Verletzungen durch heiße oder sehr kalte Bauteile Das Berühren von heißen oder sehr kalten Bauteilen kann zu schweren Verletzungen führen (Verbrennungen/Erfrierungen). → Alle Montage-, Installations- und Anschlussarbeiten müssen abgeschlossen sein.

  • Seite 34: Rohrvorbereitung

    7 Montage 7.2 Sensoren PIOX S831 7.2.1.2 Rohrvorbereitung Vorsicht! Kontakt mit Schleifstaub Es kann zu Verletzungen kommen (z.B. Atembeschwerden, Hautreaktionen, Augenreizungen). → Tragen Sie die vorgeschriebene persönliche Schutzausrüstung. → Beachten Sie die geltenden Vorschriften. Wichtig! Das Rohr muss so stabil sein, dass es der Belastung standhält, die durch Sensoren und Anklemmungen entsteht.

  • Seite 35: Strahl-Durchstrahlungsanordnung

    7 Montage PIOX S831 7.2 Sensoren 2-Strahl-Durchstrahlungsanordnung 2-Strahl-2-Ebenen-Reflexanordnung X-Anordnung • gleiche Merkmale wie bei 1-Strahl- Reflexanordnung • zusätzliches Merkmal: Strömungsprofileinflüsse werden kompensiert, da Messung in 2 Ebenen versetzte X-Anordnung • gleiche Merkmale wie bei 1-Strahl- Durchstrahlungsanordnung • zusätzliches Merkmal: Querströmungseffekte werden kompensiert, da Messung mit 2 Strahlen Wenn sich die Messstelle in der Nähe eines Krümmers befindet, werden für die Auswahl der Schallstrahlebene folgende...

  • Seite 36: Messung In 2-Strahl-2-Ebenen-Reflexanordnung

    7 Montage 7.2 Sensoren PIOX S831 Messung in beide Richtungen Messung in 2-Strahl-2-Ebenen- Reflexanordnung Flussrichtung Flussrichtung • Die Schallstrahlebene wird zum • Die 2 Schallstrahlebenen werden im nächstgelegenen Krümmer ausgerichtet Winkel von 45° zur Krümmerebene (je nach Rohrverlauf – waagerecht oder gewählt.

  • Seite 37: Anordnen Der Sensoren

    7 Montage PIOX S831 7.2 Sensoren 7.2.2.2 Anordnen der Sensoren Für die Anordnung der Sensoren in Montage-Schienen gibt es mehrere Varianten: Abb. 7.8: Anordnung der Sensoren in Montage-Schienen Reflexanordung, 1 Schiene Reflexanordung, 2 Schienen Durchstrahlungsanordnung, 2 Schienen parallel Durchstrahlungsanordnung, 2 Schienen versetzt 7.2.2.3...

  • Seite 38: Befestigen Mit Variofix L, Permarail

    7 Montage 7.2 Sensoren PIOX S831 7.2.2.4 Befestigen mit Variofix L, PermaRail Lieferumfang (Beispiel) Variofix L Sensorpaar Schnellspannschloss mit Spannband oder Spannschellenschloss mit Spannband oder Ratschenschloss und Spannbandrolle 2022-11-01, UMPIOX_S831V1-3DE...

  • Seite 39: Montageschritte Im Überblick

    7 Montage PIOX S831 7.2 Sensoren Montage Bei Messung in Durchstrahlungsanordnung werden die Sensorbefestigungen auf gegenüberliegenden Seiten des Rohrs montiert. Bei Messung in Reflexanordnung werden die Sensorbefestigungen auf derselben Seite des Rohrs montiert. Bei der 2-Strahl-Durchstrahlungsanordnung in versetzter X-Anordnung müssen 4 Sensorbefestigungen montiert werden.
  • Seite 40 7 Montage 7.2 Sensoren PIOX S831 Schritt 1: Demontieren der Variofix L • Bauen Sie die Sensorbefestigung Variofix L auseinander. Abb. 7.12: Demontage von Variofix L 1 – Abdeckung 2 – Schraube 3 – Mutter 4 – Schiene 5 – Spannbandklammer Schritt 2: Befestigen der Spannschlösser an den Spannbändern...
  • Seite 41 7 Montage PIOX S831 7.2 Sensoren Ratschenschloss • Kürzen Sie das Spannband (Rohrumfang + mindestens 120 mm). Vorsicht! Die Schnittstelle des Spannbands ist scharfkantig. Verletzungsgefahr! → Entgraten Sie scharfe Kanten. → Tragen Sie die vorgeschriebene persönliche Schutzausrüstung. → Beachten Sie die geltenden Vorschriften.
  • Seite 42 7 Montage 7.2 Sensoren PIOX S831 Schnellspannschloss • Schieben Sie das Spannband durch Spannbandklammer und Metallfeder (siehe Abb. 7.17 und Abb. 7.18). • Positionieren Sie Spannschloss, Spannbandklammer und Metallfeder am Rohr (siehe Abb. 7.16): – Spannbandklammer bei waagerechten Rohren seitlich am Rohr montieren, falls möglich –...
  • Seite 43 7 Montage PIOX S831 7.2 Sensoren Hinweis! Zum Lösen der Schraube und des Spannbands drücken Sie den Hebel nach unten (siehe Abb. 7.21). Abb. 7.20: Spannband mit Metallfeder und Spannbandklammer 1 – Metallfeder 2 – Spannbandklammer Abb. 7.21: Ratschenschloss mit Spannband 1 –...
  • Seite 44 7 Montage 7.2 Sensoren PIOX S831 Abb. 7.23: Schiene einseitig am Rohr befestigt 1 – Spannbandklammer 2 – Spannbandklammer 3 – Mutter • Wählen Sie die Montageanleitung des mitgelieferten Spannschlosses aus: Spannschellenschloss • Schieben Sie das Spannband durch Spannbandklammer (2).
  • Seite 45 7 Montage PIOX S831 7.2 Sensoren Abb. 7.25: Spannband mit Abb. 7.26: Spannband mit Schnellspannschloss Spannschellenschloss und Metallfeder 1 – Spannschlossschraube 1 – Spannschlossschraube 2 – Metallfeder Ratschenschloss • Schieben Sie das Spannband durch Spannbandklammer (2) und die Metallfeder (siehe Abb. 7.24 und Abb. 7.27). Die Metallfeder muss nicht montiert werden an: –...
  • Seite 46 7 Montage 7.2 Sensoren PIOX S831 Abb. 7.28: Ratschenschloss mit Spannband 1 – Drehrichtung 2 – Schnittkante 3 – Hebel 4 – Spannschlossschraube mit Schlitz • Wiederholen Sie die Schritte für die Befestigung der zweiten Schiene (siehe Abb. 7.29). Abb. 7.29: Rohr mit 2 Schienen Schritt 5: Einbauen der Sensoren in Variofix L •...
  • Seite 47 7 Montage PIOX S831 7.2 Sensoren Abb. 7.31: Einstellen des Sensorabstands 1 – Abdeckung 2 – Zugentlastungsklemme 3 – Potentialausgleichsklemme a – Sensorabstand Hinweis! Achten Sie darauf, dass die Koppelfolie auf den Sensorkontaktflächen bleibt. Für Informationen zur Koppelfolie siehe Sicherheitsdatenblatt.

  • Seite 48: Befestigen Mit Variofix C

    7 Montage 7.2 Sensoren PIOX S831 7.2.2.5 Befestigen mit Variofix C Lieferumfang (Beispiel) Variofix C Sensorpaar Schnellspannschloss mit Spannband oder Spannschellenschloss mit Spannband oder Spannbandrolle Ratschenschloss 2022-11-01, UMPIOX_S831V1-3DE...

  • Seite 49: Die Montageschritte Im Überblick

    7 Montage PIOX S831 7.2 Sensoren Montage Bei Messung in Reflexanordnung wird 1 Sensorbefestigung an der Seite des Rohrs montiert. Bei Messung in Durchstrahlungsanordnung werden 2 Sensorbefestigungen auf gegenüberliegenden Seiten des Rohrs montiert. Im Folgenden wird die Montage von 1 Sensorbefestigung beschrieben (Sensoren in Reflexanordnung).
  • Seite 50 7 Montage 7.2 Sensoren PIOX S831 Abb. 7.36: Demontage von Variofix C 1 – Abdeckung 2 – Andrückschraube 3 – Federbügel 4 – Einkerbung 5 – Abstandhalter 6 – Schiene 7 – Spannbandklammer Schritt 2: Befestigen der Spannschlösser an den Spannbändern •...
  • Seite 51 7 Montage PIOX S831 7.2 Sensoren Ratschenschloss • Kürzen Sie das Spannband (Rohrumfang + mindestens 120 mm). Vorsicht! Die Schnittstelle des Spannbands ist scharfkantig. Verletzungsgefahr! → Entgraten Sie scharfe Kanten. → Tragen Sie die vorgeschriebene persönliche Schutzausrüstung. → Beachten Sie die geltenden Vorschriften.
  • Seite 52 7 Montage 7.2 Sensoren PIOX S831 Schnellspannschloss • Schieben Sie das Spannband durch Spannbandklammer und Metallfeder (siehe Abb. 7.41 und Abb. 7.42). • Positionieren Sie Spannschloss, Spannbandklammer und Metallfeder am Rohr (siehe Abb. 7.40): – Spannbandklammer bei waagerechten Rohren seitlich am Rohr montieren, falls möglich –...
  • Seite 53 7 Montage PIOX S831 7.2 Sensoren Hinweis! Zum Lösen der Schraube und des Spannbands drücken Sie den Hebel nach unten (siehe Abb. 7.45). Abb. 7.44: Spannband mit Metallfeder und Spannbandklammer 1 – Metallfeder 2 – Spannbandklammer Abb. 7.45: Ratschenschloss mit Spannband 1 –...
  • Seite 54 7 Montage 7.2 Sensoren PIOX S831 Abb. 7.47: Schiene einseitig am Rohr befestigt 1 – Spannbandklammer 2 – Spannbandklammer 3 – Mutter • Wählen Sie die Montageanleitung des mitgelieferten Spannschlosses aus: Spannschellenschloss • Schieben Sie das Spannband durch Spannbandklammer (2).
  • Seite 55 7 Montage PIOX S831 7.2 Sensoren Ratschenschloss • Schieben Sie das Spannband durch Spannbandklammer (2) und die Metallfeder (siehe Abb. 7.48 und Abb. 7.51). Die Metallfeder muss nicht montiert werden an: – Stahlrohren – Rohren mit einem Rohraußendurchmesser < 80 mm –...
  • Seite 56 7 Montage 7.2 Sensoren PIOX S831 Schritt 5: Einbauen der Sensoren in Variofix C • Geben Sie Koppelfolie (oder ein wenig Koppelpaste für eine kurzzeitige Montage) auf die Kontaktflächen der Sensoren. Die Koppelfolie kann mit ein wenig Koppelpaste auf der Sensorkontaktfläche fixiert werden.
  • Seite 57 7 Montage PIOX S831 7.2 Sensoren Abb. 7.55: Variofix C mit Sensoren am Rohr 1 – Abdeckung 2 – Schraube Die Abdeckung wird von der montierten Sensorbefestigung Variofix C folgendermaßen entfernt: • Lösen Sie die Schrauben (siehe Abb. 7.55). • Verwenden Sie ein Hebelwerkzeug, um die Abdeckung zu entfernen.

  • Seite 58: Befestigen Mit Permafix

    7 Montage 7.2 Sensoren PIOX S831 7.2.2.6 Befestigen mit PermaFix In explosionsgefährdeten Bereichen der FM Class I Div. 1 muss die Sensorbefestigung PermaFix verwendet werden. Bei der Messung in Reflexanordnung werden die Sensoren auf derselben Seite des Rohrs montiert. Wenn der Sensorabstand klein ist, werden beide Sensoren in einer Schiene befestigt.
  • Seite 59 7 Montage PIOX S831 7.2 Sensoren • Schieben Sie die Schrauben (M6) in die Bohrungen der Schiene und sichern Sie sie mit Muttern. • Schieben Sie die zweite Schiene (Anordnung a) oder die Gegenplatte (Anordnungen b, c, d) auf die Schrauben auf der gegenüberliegenden Seite des Rohrs und sichern Sie sie mit Muttern.
  • Seite 60 7 Montage 7.2 Sensoren PIOX S831 Vorsicht! Die Schnittstelle des Spannbands ist scharfkantig. Verletzungsgefahr! → Entgraten Sie scharfe Kanten. → Tragen Sie die vorgeschriebene persönliche Schutzausrüstung. → Beachten Sie die geltenden Vorschriften. • Schieben Sie das Spannband ca. 100 mm durch die Teile (1) und (2) des Spannschlosses (siehe Abb. 7.61 a).
  • Seite 61 7 Montage PIOX S831 7.2 Sensoren Abb. 7.63: Montage der Schiene mit Spannbändern (Durchstrahlungsanordnung, kleiner Sensorabstand) 1 – Schiene 2 – Spannbänder Montage der Sensoren Montieren Sie die Sensoren so in der Schiene, dass die Gravuren auf den Sensoren einen Pfeil ergeben. Die Sensorkabel zeigen in entgegengesetzte Richtungen.
  • Seite 62 7 Montage 7.2 Sensoren PIOX S831 Abb. 7.65: PermaFix auf dem Rohr (Beispiel: Durchstrahlungsanordnung mit Schrauben) 1 – PermaFix 2 – Schrauben 3 – Kabelschlauch-Verschraubung 4 – Kabelschlauch (zugelassen für FM Class I Div. 1) Abb. 7.66: PermaFix auf dem Rohr (Beispiel: Reflexanordnung mit Spannbändern) 1 –...

  • Seite 63: Temperaturfühler

    7 Montage PIOX S831 7.3 Temperaturfühler Temperaturfühler Montage 7.3.1 Rohrvorbereitung Vorsicht! Kontakt mit Schleifstaub Es kann zu Verletzungen kommen (z.B. Atembeschwerden, Hautreaktionen, Augenreizungen). → Tragen Sie die vorgeschriebene persönliche Schutzausrüstung. → Beachten Sie die geltenden Vorschriften. Wichtig! Das Rohr muss so stabil sein, dass es der Belastung standhält, die durch die Befestigung des Temperaturfühlers entsteht.

  • Seite 64: Montieren Mit Flexim-Spannschloss

    7 Montage 7.3 Temperaturfühler PIOX S831 Abb. 7.67: Spannschloss Abb. 7.68: Temperaturfühler am Rohr 7.3.2.2 Montieren mit FLEXIM-Spannschloss Vorsicht! Die Schnittstelle des Spannbands ist scharfkantig. Verletzungsgefahr! → Entgraten Sie scharfe Kanten. → Tragen Sie die vorgeschriebene persönliche Schutzausrüstung. → Beachten Sie die geltenden Vorschriften.

  • Seite 65: Montieren Mit Schnellspannschloss

    7 Montage PIOX S831 7.3 Temperaturfühler 7.3.2.3 Montieren mit Schnellspannschloss Vorsicht! Die Schnittstelle des Spannbands ist scharfkantig. Verletzungsgefahr! → Entgraten Sie scharfe Kanten. → Tragen Sie die vorgeschriebene persönliche Schutzausrüstung. → Beachten Sie die geltenden Vorschriften. • Kürzen Sie das Spannband (Rohrumfang + mindestens 120 mm).

  • Seite 66: Anschluss

    8 Anschluss PIOX S831 Anschluss Gefahr! Gefahr einer Explosion beim Einsatz des Messgeräts in explosionsgefährdeten Bereichen (ATEX, IECEx) Es kann zu Personen- oder Sachschäden sowie gefährlichen Situationen kommen. → Beachten Sie die "Sicherheitshinweise für den Einsatz in explosionsgefährdeten Bereichen" (siehe Dokument SIFLUXUS).

  • Seite 67: Unfallverhütungsvorschriften Für Elektrische Anlagen Und Betriebsmittel

    8 Anschluss PIOX S831 Warnung! Montage, Anschluss und Inbetriebnahme von nicht autorisiertem und befähigtem Personal Es kann zu Personen- oder Sachschäden sowie gefährlichen Situationen kommen. → Arbeiten am Messumformer dürfen nur von autorisiertem und befähigtem Personal durchgeführt werden. Gefahr! Arbeiten in Bergwerken oder engen Räumen Vergiftungs-/Erstickungsgefahr durch austretende Gase, Verletzungsgefahr durch beengte Verhältnisse...

  • Seite 68: Messumformer Mit Aluminiumgehäuse

    8 Anschluss PIOX S831 Messumformer mit Aluminiumgehäuse Der Messumformer hat 2 Gehäuse. Die Klemmen für den Anschluss der Sensoren befinden sich im unteren Gehäuse, die Klemmen für die Ausgänge und für die Spannungsversorgung an der Rückseite des oberen Gehäuses. Wichtig! Verwenden Sie zum Öffnen der Gehäuse keine Gegenstände, die das Gewinde oder die Gehäusedichtung...

  • Seite 69: Messumformer Mit Edelstahlgehäuse

    8 Anschluss PIOX S831 Messumformer mit Edelstahlgehäuse Der Messumformer hat 1 Gehäuse. Die Klemmen für den Anschluss der Sensoren, der Ein- und Ausgänge und der Spannungsversorgung befinden sich an der Rückseite des Gehäuses. Wichtig! Verwenden Sie zum Öffnen des Gehäuses keine Gegenstände, die das Gewinde oder die Gehäusedichtung beschädigen können.

  • Seite 70: Sensoren (Atex, Iecex)

    8 Anschluss 8.1 Sensoren (ATEX, IECEx) PIOX S831 Sensoren (ATEX, IECEx) Der Messumformer hat 2 Kabelverschraubungen zum Anschluss der Sensoren. Wenn der Messumformer nur einen Messkanal hat, ist eine Öffnung mit einem Blindstopfen verschlossen. Es wird empfohlen, die Kabel vor dem Anschluss der Sensoren von der Messstelle zum Messumformer zu legen, um die Anschlussstelle nicht zu belasten.

  • Seite 71: Anschluss Des Sensorkabels An Den Messumformer

    8 Anschluss PIOX S831 8.1 Sensoren (ATEX, IECEx) Messumformer mit Edelstahlgehäuse • Lösen Sie die 2 Schrauben der Abdeckung für den Anschluss der Sensoren. • Entfernen Sie die Abdeckung für den Anschluss der Sensoren. • Wenn alle Sensoren angeschlossen sind, setzen Sie die Abdeckung für den Anschluss der Sensoren ein.
  • Seite 72 8 Anschluss 8.1 Sensoren (ATEX, IECEx) PIOX S831 Tab. 8.1: Klemmenbelegung Klemme Anschluss Sensor (Seele) Sensor (innerer Schirm) Sensor (innerer Schirm) Sensor (Seele) Abb. 8.5: Anschluss des Sensorkabels mit Kunststoffkabelmantel und abisolierten Kabelenden an den Messumformer Messumformer mit Edelstahlgehäuse Messumformer mit Aluminiumgehäuse...

  • Seite 73: Sensorkabel Mit Edelstahlummantelung Und Abisolierten Kabelenden

    8 Anschluss PIOX S831 8.1 Sensoren (ATEX, IECEx) 8.1.1.2 Sensorkabel mit Edelstahlummantelung und abisolierten Kabelenden • Entfernen Sie den Blindstopfen für den Anschluss des Sensorkabels. • Führen Sie das Sensorkabel in das Gehäuse ein. • Fixieren Sie das Sensorkabel, indem Sie die Kabelverschraubung festziehen.

  • Seite 74: Anschluss Des Verlängerungskabels An Den Messumformer

    8 Anschluss 8.1 Sensoren (ATEX, IECEx) PIOX S831 8.1.2 Anschluss des Verlängerungskabels an den Messumformer Das Verlängerungskabel wird über den Anschluss der Sensoren an den Messumformer angeschlossen. • Entfernen Sie den Blindstopfen für den Anschluss des Sensorkabels. • Öffnen Sie die Kabelverschraubung des Verlängerungskabels. Der Einsatz bleibt im Überwurf.
  • Seite 75 8 Anschluss PIOX S831 8.1 Sensoren (ATEX, IECEx) Abb. 8.7: Anschluss des Verlängerungskabels an den Messumformer Messumformer mit Edelstahlgehäuse Messumformer mit Aluminiumgehäuse 10 11 Ex e BV BVS BRS BR AV AVS ARS AR AVS ARS BVS BRS 10 mm...
  • Seite 76 8 Anschluss 8.1 Sensoren (ATEX, IECEx) PIOX S831 Tab. 8.4: Klemmenbelegung Klemme Anschluss Sensor (Seele) Sensor (innerer Schirm) Sensor (innerer Schirm) Sensor (Seele) Abb. 8.8: Anschluss des Sensorkabels mit Kunststoffkabelmantel und abisolierten Kabelenden Kabelverschraubung 1 – Überwurf 2 – Einsatz 3 –...

  • Seite 77: Anschluss Ohne Potentialtrennung (Standard)

    8 Anschluss PIOX S831 8.1 Sensoren (ATEX, IECEx) Abb. 8.9: Anschluss des Sensorkabels mit Edelstahlummantelung und abisolierten Kabelenden 1 – Kabelverschraubung 8.1.4 Anschluss des Verlängerungskabels an das Klemmengehäuse 8.1.4.1 Anschluss ohne Potentialtrennung (Standard) Der Anschluss des Verlängerungskabels an das Klemmengehäuse ohne Potentialtrennung stellt sicher, dass Sensor, Klemmengehäuse und Messumformer auf dem gleichen Potential liegen.
  • Seite 78 8 Anschluss 8.1 Sensoren (ATEX, IECEx) PIOX S831 Tab. 8.6: Klemmenbelegung Klemme Anschluss (Verlängerungskabel) weißes oder markiertes Kabel (Seele) weißes oder markiertes Kabel (innerer Schirm) braunes Kabel (innerer Schirm) braunes Kabel (Seele) Kabelverschraubung äußerer Schirm Abb. 8.10: Anschluss des Verlängerungs- und Sensorkabels an das Klemmengehäuse Kabelverschraubung 1 –...

  • Seite 79: Anschluss Mit Potentialtrennung

    8 Anschluss PIOX S831 8.1 Sensoren (ATEX, IECEx) 8.1.4.2 Anschluss mit Potentialtrennung Wenn die Erdung auf gleichem Potential nicht sichergestellt werden kann, z.B. für Messanordnungen mit sehr langen Verlängerungskabeln, müssen Verlängerungskabel und Klemmengehäuse elektrisch voneinander isoliert werden. Klemmengehäuse und Sensoren müssen auf gleichem Potential liegen. Damit können keine Ausgleichsströme über das Verlängerungskabel in den Messumformer fließen.

  • Seite 80: Sensoren (Fm Class I Div. 1)

    8 Anschluss 8.2 Sensoren (FM Class I Div. 1) PIOX S831 Abb. 8.11: Anschluss des Verlängerungs- und Sensorkabels an das Klemmengehäuse Kabelverschraubung 1 – Verlängerungskabel 2 – äußerer Schirm 3 – Schirmklemme 4 – Überwurf 5 – Einsatz 6 – Körper 7 –...
  • Seite 81 8 Anschluss PIOX S831 8.2 Sensoren (FM Class I Div. 1) Abb. 8.12: Anschluss des Sensorkabels an den Messumformer AVS ARS BVS BRS 1 – Sensorkabel 8.2.2 Anschluss des Verlängerungskabels an den Messumformer • Das Verlängerungskabel wird über den Anschluss der Sensoren an den Messumformer angeschlossen.

  • Seite 82: Anschluss An Das Klemmengehäuse

    8 Anschluss 8.3 Sensoren (FM Class I Div. 2) PIOX S831 8.2.3 Anschluss an das Klemmengehäuse Sensorkabel und Verlängerungskabel werden über die Anschlussplatine KFM1 angeschlossen. Diese muss in einem Klemmengehäuse (vom Kunden) installiert sein, das für explosionsgefährdete Bereiche zugelassen ist.
  • Seite 83 8 Anschluss PIOX S831 8.3 Sensoren (FM Class I Div. 2) Tab. 8.12: Klemmenbelegung Klemme Anschluss SMB-Adapter (braunes Kabel, weiß markiert) SMB-Adapter (rotes Kabel) SMB-Adapter (rotes Kabel) SMB-Adapter (braunes Kabel) Abb. 8.15: Anschluss des Sensorkabels an den Messumformer AVS ARS BVS BRS 1 –...

  • Seite 84: Anschluss Des Sensorkabels An Das Klemmengehäuse

    8 Anschluss 8.3 Sensoren (FM Class I Div. 2) PIOX S831 Abb. 8.16: Anschluss des Verlängerungskabels an den Messumformer AVS ARS BVS BRS 10 mm 20 mm 90 mm 1 – zurückgekämmter äußerer Schirm 8.3.3 Anschluss des Sensorkabels an das Klemmengehäuse •...

  • Seite 85: Anschluss Des Verlängerungskabels An Das Klemmengehäuse

    8 Anschluss PIOX S831 8.3 Sensoren (FM Class I Div. 2) 8.3.4 Anschluss des Verlängerungskabels an das Klemmengehäuse 8.3.4.1 Anschluss ohne Potentialtrennung (Standard) Der Anschluss des Verlängerungskabels an das Klemmengehäuse ohne Potentialtrennung stellt sicher, dass Sensor, Klemmengehäuse und Messumformer auf dem gleichen Potential liegen. Das Verlängerungskabel sollte immer so angeschlossen werden, insbesondere wenn in der näheren Umgebung des Verlängerungskabels Starkstromkabel verlegt...
  • Seite 86 8 Anschluss 8.3 Sensoren (FM Class I Div. 2) PIOX S831 Abb. 8.18: Anschluss des Verlängerungs- und Sensorkabels an das Klemmengehäuse Kabelverschraubung 1 – Verlängerungskabel 2 – zurückgekämmter äußerer Schirm 3 – Überwurf 4 – Einsatz 5 – Körper 6 – Anschluss des Verlängerungskabels 7 –...
  • Seite 87 8 Anschluss PIOX S831 8.3 Sensoren (FM Class I Div. 2) Wichtig! Der äußere Schirm des Verlängerungskabels darf keinen elektrischen Kontakt zum Klemmengehäuse haben. Das Verlängerungskabel muss daher bis zur Schirmklemme vollständig isoliert sein. • Fixieren Sie das Verlängerungskabel und den äußeren Schirm an der Schirmklemme.

  • Seite 88: Sensprom

    8 Anschluss 8.4 SENSPROM PIOX S831 SENSPROM Der SENSPROM enthält wichtige Sensordaten für den Betrieb des Messumformers mit den Sensoren. Wenn Sensoren ausgetauscht oder hinzugefügt werden, muss auch der SENSPROM ausgetauscht oder hinzugefügt werden. Hinweis! Die Seriennummern von SENSPROM und Sensor müssen identisch sein. Ein falscher oder falsch angeschlossener SENSPROM führt zu falschen Messwerten oder zu Messausfall.

  • Seite 89: Messumformer Mit Edelstahlgehäuse

    8 Anschluss PIOX S831 8.4 SENSPROM Messumformer mit Edelstahlgehäuse • Trennen Sie den Messumformer von der Spannungsversorgung. • Öffnen Sie das Gehäuse (siehe Abschnitt 7.1.1.2). • Stecken Sie jeden SENSPROM in seinen Steckplatz. • Schließen Sie das Gehäuse. • Stellen Sie sicher, dass das Gehäuse ordnungsgemäß geschlossen ist.

  • Seite 90: Spannungsversorgung

    8 Anschluss 8.5 Spannungsversorgung PIOX S831 Spannungsversorgung Anschluss Die Installation der Spannungsversorgung erfolgt durch den Betreiber. Der Betreiber muss einen Überstromschutz (Sicherung oder ähnliche Einrichtung) vorsehen, der bei einer unzulässig hohen Stromaufnahme alle stromführenden Leiter trennt. Die Impedanz der Schutzerdung muss niederohmig sein, um die Berührungsspannung nicht über die zulässige Obergrenze ansteigen zu lassen.
  • Seite 91 8 Anschluss PIOX S831 8.5 Spannungsversorgung Messumformer mit Edelstahlgehäuse • Lösen Sie die 2 Schrauben der Abdeckung für den Anschluss der Spannungsversorgung. • Entfernen Sie die Abdeckung für den Anschluss der Spannungsversorgung. • Schließen Sie das Spannungsversorgungskabel an den Messumformer an (siehe Abschnitt 8.5.1, Abb. 8.23 und Tab.

  • Seite 92: Kabelanschluss

    8 Anschluss 8.6 Ausgänge PIOX S831 8.5.1 Kabelanschluss • Entfernen Sie den Blindstopfen für den Anschluss des Kabels am Messumformer. • Konfektionieren Sie das Kabel mit einer Kabelverschraubung M20. Das verwendete Kabel muss einen Aderquerschnitt von 0.25…2.5 mm haben. • Schieben Sie das Kabel durch Überwurf, Einsatz und Körper der Kabelverschraubung.

  • Seite 93: Beschaltung Der Ausgänge

    8 Anschluss PIOX S831 8.6 Ausgänge 8.6.1 Beschaltung der Ausgänge Tab. 8.19: Schaltbarer Stromausgang Ix Messumformer externe Beschaltung Anmerkung interne Schaltung Anschluss aktiv < 530 Ω = 28 V DC Fehlerstrom einstellbar (kein gültiger Messwert, keine Messung): = 3.2…24 mA...
  • Seite 94 8 Anschluss 8.6 Ausgänge PIOX S831 Tab. 8.21: Stromausgang Ix, eigensicher, passiv Messumformer externe Beschaltung Anmerkung interne Schaltung Anschluss = 29 V = 100 mA = 0.725 W = 1 nF = 50 nH ≤ U > 0.024 A ·...

  • Seite 95: Eingänge

    8 Anschluss PIOX S831 8.7 Eingänge Tab. 8.24: Digitalausgang, eigensicher (nach IEC 60947-5-6 (NAMUR)) Messumformer externe Beschaltung Anmerkung interne Schaltung Anschluss Beschaltung 1 = 29 V = 100 mA = 0.725 W = 1 nF = 50 nH = 1 kΩ...

  • Seite 96: Beschaltung Der Eingänge

    8 Anschluss 8.7 Eingänge PIOX S831 8.7.1 Beschaltung der Eingänge Wichtig! Achten Sie auf die richtige Polung, da sonst die Stromquelle beschädigt werden kann. Ein dauerhafter Kurzschluss kann zur Zerstörung des Stromeingangs führen. Für den Anschluss des Eingangskabels an den Messumformer siehe Abschnitt 8.5.1 und Abb. 8.26.

  • Seite 97: Temperaturfühler

    8 Anschluss PIOX S831 8.8 Temperaturfühler Temperaturfühler Anschluss An die Eingänge des Messumformers können die Temperaturfühler Pt100/Pt1000 (4-Leiter-Technik) angeschlossen werden (Option). Abb. 8.27: Anschluss der Temperaturfühler am Messumformer Messumformer mit Edelstahlgehäuse Messumformer mit Aluminiumgehäuse oberes Gehäuse, 2 3 4 5 6 7 8 9 10 11 Rückansicht...
  • Seite 98 8 Anschluss 8.8 Temperaturfühler PIOX S831 Tab. 8.28: Temperatureingang – eigensicher Messumformer externe Anmerkung Beschaltung interne Schaltung Anschluss = 9.2 V = 25 mA = 57 mW = 57 mH = 4283 nF Pt100/Pt1000 (4-Leiter-Technik) 8.8.2 Direktanschluss des Temperaturfühlers • Entfernen Sie den Blindstopfen für den Anschluss des Temperaturfühlers.

  • Seite 99: Serviceschnittstelle

    8 Anschluss PIOX S831 8.9 Serviceschnittstelle Serviceschnittstelle Anschluss 8.9.1 USB-Schnittstelle Über die USB-Schnittstelle kann der Messumformer direkt mit einem PC verbunden werden. Die USB-Schnittstelle darf nur außerhalb des explosionsgefährdeten Bereichs (Gehäusedeckel offen) angeschlossen werden. • Schließen Sie das USB-Kabel an die USB-Schnittstelle des Messumformers und an den PC an.

  • Seite 100: Inbetriebnahme

    9 Inbetriebnahme PIOX S831 Inbetriebnahme Gefahr! Gefahr einer Explosion beim Einsatz des Messgeräts in explosionsgefährdeten Bereichen (ATEX, IECEx) Es kann zu Personen- oder Sachschäden sowie gefährlichen Situationen kommen. → Beachten Sie die "Sicherheitshinweise für den Einsatz in explosionsgefährdeten Bereichen" (siehe Dokument SIFLUXUS).

  • Seite 101: Unfallverhütungsvorschriften Für Elektrische Anlagen Und Betriebsmittel

    9 Inbetriebnahme PIOX S831 Warnung! Montage, Anschluss und Inbetriebnahme von nicht autorisiertem und befähigtem Personal Es kann zu Personen- oder Sachschäden sowie gefährlichen Situationen kommen. → Arbeiten am Messumformer dürfen nur von autorisiertem und befähigtem Personal durchgeführt werden. Gefahr! Arbeiten in Bergwerken oder engen Räumen Vergiftungs-/Erstickungsgefahr durch austretende Gase, Verletzungsgefahr durch beengte Verhältnisse...

  • Seite 102: Einstellungen Bei Erster Inbetriebnahme

    9 Inbetriebnahme 9.1 Einstellungen bei erster Inbetriebnahme PIOX S831 Einstellungen bei erster Inbetriebnahme Bei der ersten Inbetriebnahme des Messumformers müssen folgende Einstellungen vorgenommen werden: • Sprache • Uhrzeit/Datum • Maßeinheit Diese Anzeigen erscheinen nur nach dem ersten Einschalten oder nach einer Initialisierung des Messumformers.

  • Seite 103: Betriebszustandsanzeige

    9 Inbetriebnahme PIOX S831 9.3 Programmzweige Betriebszustandsanzeige Der Betriebszustand wird durch LEDs über der Anzeige angezeigt. Tab. 9.1: Betriebszustand des Messumformers LED aus Messumformer im Ruhezustand LED leuchtet grün Signalqualität des Messkanals ausreichend für eine Messung LED leuchtet rot Signalqualität des Messkanals nicht ausreichend für eine Messung Programmzweige Die folgende Darstellung zeigt die Programmzweige.

  • Seite 104: Initialisierung

    9 Inbetriebnahme 9.5 Initialisierung PIOX S831 Initialisierung Bei einer Initialisierung (INIT) des Messumformers werden alle Einstellungen auf Werkseinstellungen zurückgesetzt. Die Initialisierung wird mit dem HotCode 909000 gestartet. Bei einer Initialisierung wird geprüft, ob die Tastensperre aktiviert ist. Falls ja, muss sie deaktiviert werden.

  • Seite 105: Messung

    10 Messung PIOX S831 Messung Gefahr! Gefahr einer Explosion beim Einsatz des Messgeräts in explosionsgefährdeten Bereichen (ATEX, IECEx) Es kann zu Personen- oder Sachschäden sowie gefährlichen Situationen kommen. → Beachten Sie die "Sicherheitshinweise für den Einsatz in explosionsgefährdeten Bereichen" (siehe Dokument SIFLUXUS).

  • Seite 106: Freigeben Der Analyse

    10 Messung 10.1 Freigeben der Analyse PIOX S831 Vorsicht! Warnung vor schweren Verletzungen durch heiße oder sehr kalte Bauteile Das Berühren von heißen oder sehr kalten Bauteilen kann zu schweren Verletzungen führen (Verbrennungen/Erfrierungen). → Alle Montage-, Installations- und Anschlussarbeiten müssen abgeschlossen sein.

  • Seite 107: Parametereingabe

    10 Messung PIOX S831 10.2 Parametereingabe 10.2 Parametereingabe Hinweis! Die gleichzeitige Parametereingabe über die Tastatur des Messumformers und die USB- oder Prozessschnittstelle muss vermieden werden. Die über diese Schnittstellen empfangenen Parametersätze überschreiben die aktuelle Parametrierung des Messumformers. Die Rohr- und Fluidparameter werden für die ausgewählte Messstelle eingegeben.

  • Seite 108: Eingeben Der Rohrparameter

    10 Messung 10.2 Parametereingabe PIOX S831 Parameter\Angeschl. Sensor Die Parameter können auch ohne angeschlossene Sensoren und SENSPROM eingegeben werden. • Wählen Sie den Listeneintrag Angeschl. Sensor. • Drücken Sie ENTER. Wenn keine Sensoren und kein SENSPROM am Messumformer angeschlossen sind, erscheint die Anzeige Sensor nicht gefunden.
  • Seite 109 10 Messung PIOX S831 10.2 Parametereingabe Schallgeschwindigkeit des Rohrmaterials Parameter\Rohrmaterial\Anderes Material\c Material • Geben Sie die Schallgeschwindigkeit des Rohrmaterials ein. Hinweis! Für die Rohrmaterialien gibt es 2 Schallgeschwindigkeiten, die longitudinale und die transversale. Geben Sie die Schallgeschwindigkeit ein, die näher an 2500 m/s liegt.
  • Seite 110 10 Messung 10.2 Parametereingabe PIOX S831 Schallgeschwindigkeit des Auskleidungsmaterials Parameter\Auskleidungsmaterial\Anderes Material\c Material • Geben Sie die Schallgeschwindigkeit des Auskleidungsmaterials ein. Hinweis! Für die Auskleidungsmaterialien gibt es 2 Schallgeschwindigkeiten, die longitudinale und die transversale. Geben Sie die Schallgeschwindigkeit ein, die näher an 2500 m/s liegt.

  • Seite 111: Eingeben Der Fluidparameter

    10 Messung PIOX S831 10.2 Parametereingabe 10.2.3 Eingeben der Fluidparameter Fluid Hinweis! Wenn die Analyse als Messmodus freigegeben ist, erscheinen in der Auswahlliste nur Fluiddatensätze, die eine Analyse-Messgröße ausgeben können. Parameter\Fluid • Wählen Sie das Fluid aus der Auswahlliste. • Wenn die Analyse nicht freigegeben und das Fluid nicht in der Auswahlliste enthalten ist, wählen Sie den Listeneintrag Anderes Fluid.

  • Seite 112: Festlegen Der Analyse-Messgröße

    10 Messung 10.2 Parametereingabe PIOX S831 Fluiddichte Parameter\Fluid\Anderes Fluid\Fluiddichte Mit Hilfe der Dichte wird der Massenstrom berechnet. Wenn der Massenstrom nicht gemessen wird, ist keine Eingabe erforderlich. Es kann der voreingestellte Wert verwendet werden. • Geben Sie die Betriebsdichte des Fluids ein.

  • Seite 113: Andere Parameter

    10 Messung PIOX S831 10.3 Messeinstellungen Parameter\Info anzeigen Der Gültigkeitsbereich der gewählten Analyse-Messgröße, der Temperatur, der Dichte und der Schallgeschwindigkeit kann angezeigt werden. • Wählen Sie Ja, wenn der Gültigkeitsbereich angezeigt werden soll. Wählen Sie Nein, um zum Anfang des Programmzweigs Parameter zurückzukehren.

  • Seite 114: Eingeben Der Dämpfungszahl

    10 Messung 10.3 Messeinstellungen PIOX S831 Hinweis! Wenn die Messgröße oder die Maßeinheit geändert wird, müssen die Einstellungen für die Ausgänge geprüft werden. 10.3.3 Eingeben der Dämpfungszahl Optionen\...\Dämpfung Jeder angezeigte Messwert ist ein Mittelwert über die letzten x Sekunden, wobei x die Dämpfungszahl ist. Wenn als Dämpfungszahl 0 s eingegeben wird, wird kein Mittelwert gebildet.

  • Seite 115: Eingeben Der Fehlerverzögerung

    10 Messung PIOX S831 10.3 Messeinstellungen 10.3.5 Eingeben der Fehlerverzögerung Optionen\...\Fehlerverzögerung Die Fehlerverzögerung ist das Zeitintervall, nach dessen Ablauf der für die Fehlerausgabe eingegebene Wert zum Ausgang übertragen wird. Diese Anzeige erscheint nur, wenn im Menüpunkt Sonderfunktionen\Dialoge/Menüs\Fehlerverzögerung der Listeneintrag Editieren ausgewählt wurde.
  • Seite 116 10 Messung 10.3 Messeinstellungen PIOX S831 Optionen\Kanal x\Ausgänge\Strom I1\I1 freigeben • Wählen Sie Ja, um die Einstellungen für einen bereits zugeordneten Ausgang zu ändern oder um einen Ausgang neu zuzuordnen. • Wählen Sie Nein, um die Zuordnung zu löschen und zum vorherigen Menüpunkt zurückzukehren.
  • Seite 117 10 Messung PIOX S831 10.3 Messeinstellungen Tab. 10.1: Konfigurieren der Ausgänge Quellgröße Listeneintrag Ausgabe Ereignistrigger Grenzwertmeldung (Ereignistrigger R1) Grenzwertmeldung (Ereignistrigger R2) Grenzwertmeldung (Ereignistrigger R3) Grenzwertmeldung (Ereignistrigger R4) Diagnosewerte Amplitude Signalamplitude Qualität Signalqualität Verhältnis Nutzsignal/Störsignal Verhältnis Nutzsignal/korreliertes Störsignal SCNR VariAmp Amplitudenschwankung...

  • Seite 118: Ausgeben Eines Messwerts

    10 Messung 10.3 Messeinstellungen PIOX S831 10.3.6.1 Ausgeben eines Messwerts • Wählen Sie den Listeneintrag Optionen\Kanal x\Ausgänge\...\Werte. • Drücken Sie ENTER. Quellgröße Ausgabebereich Werte Optionen\Kanal x\Ausgänge\...\ Ausgabebereich Ausgabebereich Fehlerwert • Wählen Sie einen Listeneintrag aus. Messbereich – 4...20 mA Info Ausgang –...
  • Seite 119 10 Messung PIOX S831 10.3 Messeinstellungen Tab. 10.3: Beispiele für die Fehlerausgabe (für Ausgabebereich 4…20 mA) Listeneintrag Ausgangssignal 4.0 mA I [mA] Letzter Wert I [mA] 20.0 mA I [mA] Anderer Wert I [mA] Fehlerwert = 3.5 mA UMPIOX_S831V1-3DE, 2022-11-01...
  • Seite 120 10 Messung 10.3 Messeinstellungen PIOX S831 Messbereich Das Vorzeichen des Messwerts und der Messbereich werden festgelegt. Optionen\Kanal x\Ausgänge\...\Messwerte\Absolutwert • Wählen Sie Vorzeichen, wenn das Vorzeichen der Messwerte für die Ausgabe berücksichtigt werden soll. • Wählen Sie Absolutwert, wenn das Vorzeichen der Messwerte für die Ausgabe nicht berücksichtigt werden soll.

  • Seite 121: Ausgeben Eines Statuswerts/Ereigniswerts

    10 Messung PIOX S831 10.3 Messeinstellungen Optionen\Kanal x\Ausgänge\...\Testwert eingeb. • Wählen Sie in der Auswahlliste Aktiv oder Passiv. • Drücken Sie ENTER. Wenn das externe Messgerät den Wert (min. Ausgabewert für Passiv, max. Ausgabewert für Aktiv) anzeigt, funktioniert der Ausgang.

  • Seite 122: Schaltbare Stromausgänge

    10 Messung 10.3 Messeinstellungen PIOX S831 Optionen\Kanal x\Ausgänge\...\Testwert eingeb. • Geben Sie einen Testwert ein. Er muss innerhalb des Ausgabebereichs liegen. • Drücken Sie ENTER. Wenn das externe Messgerät den eingegebenen Wert anzeigt, funktioniert der Ausgang. • Wählen Sie Wiederholen, um den Test zu wiederholen, Beenden, um den nächsten Menüpunkt anzuzeigen.

  • Seite 123: Starten Der Messung

    10 Messung PIOX S831 10.4 Starten der Messung 10.4 Starten der Messung • Wählen Sie den Programmzweig Messung. • Drücken Sie ENTER. Messung Aktivieren der Kanäle Kanäle wählen Messung\Kanäle wählen Messstellennummer Die Kanäle für die Messung können aktiviert und Schallweg deaktiviert werden.
  • Seite 124 10 Messung 10.4 Starten der Messung PIOX S831 Das Diagnosefenster wird angezeigt. Das Balkendiagramm AMP zeigt die Amplitude des empfangenen Signals. Das Balkendiagramm SCNR zeigt das Verhältnis Nutzsignal/korreliertes Störsignal. Abb. 10.1: Diagnosefenster 1 – Diagnosewerte, Auswahl mit Taste 2 – Diagnosewerte, Auswahl mit Taste 3 –...

  • Seite 125: Feldkalibrierung

    10 Messung PIOX S831 10.5 Feldkalibrierung Eingeben des Sensorabstands Messung\Sensorabstand Der empfohlene Sensorabstand wird aus der gemessenen Schallgeschwindigkeit berechnet. Er ist daher eine bessere Näherung als der zuerst vorgeschlagene Wert, der aus der im Programmzweig Parameter eingegebenen Schallgeschwindigkeit berechnet wurde.

  • Seite 126: Speichern Der Kalibrierwerte

    10 Messung 10.5 Feldkalibrierung PIOX S831 Speichern der Kalibrierwerte Die zum Zeitpunkt der Probennahme gemessene Schallgeschwindigkeit und Temperatur müssen gespeichert werden. • Halten Sie die Taste CLR gedrückt. Der Menüpunkt Befehl ausführen erscheint. Messung\Befehl ausführen\Probennahme • Wählen Sie den Listeneintrag Probennahme.

  • Seite 127: Autoaktivierung

    10 Messung PIOX S831 10.5 Feldkalibrierung Optionen\Kanal A\Feldkalibrierung c • Wählen Sie den Listeneintrag Proben bearbeiten. • Die Probennummer und der Zeitpunkt der Probennahme werden angezeigt. • Drücken Sie ENTER. • Geben Sie die den Vergleichswert der Probennahme ein. • Drücken Sie ENTER.

  • Seite 128: Anzeigen Der Messwerte

    10 Messung 10.6 Anzeigen der Messwerte PIOX S831 10.6 Anzeigen der Messwerte Während der Messung werden die Messwerte folgendermaßen angezeigt: Abb. 10.6: Messwertanzeige 1 – Kanal, Programmzweig, Statusanzeigen 2 – Wechseln der Anzeige zwischen Analyse-Messgröße und Fluid 3 – Messwert 4 –...
  • Seite 129 10 Messung PIOX S831 10.6 Anzeigen der Messwerte Tab. 10.7: Beschreibung der Statuszeile Wert Bedeutung Strömungsprofil Information über das Strömungsprofil, basierend auf der Reynoldszahl vollständig turbulentes Strömungsprofil vollständig laminares Strömungsprofil ↕ Übergangsbereich zwischen laminarer und turbulenter Strömung unbekannt, kann nicht berechnet werden Strömungsgeschwindigkeit...

  • Seite 130: Anzeigen Der Parameter

    10 Messung 10.7 Anzeigen der Parameter PIOX S831 10.7 Anzeigen der Parameter Die Parameter können während der Messung angezeigt werden. • Drücken Sie während der Messung Taste BRK Die folgende Anzeige erscheint: Abb. 10.10: Auswahlliste im Programmzweig Messung 1 – Statusanzeige Die Messung läuft im Hintergrund weiter.

  • Seite 131: Erneutes Anzeigen Der Messwerte

    10 Messung PIOX S831 10.8 Erneutes Anzeigen der Messwerte 10.8 Erneutes Anzeigen der Messwerte • Wählen Sie den Programmzweig Messung, um zur Messwertanzeige zurückzukehren. • Drücken Sie ENTER. Die folgende Anzeige erscheint: Abb. 10.12: Auswahlliste im Programmzweig Messung Messung\Messung anzeigen •...

  • Seite 132: Stoppen Der Messung

    10 Messung 10.10 Stoppen der Messung PIOX S831 Kanalumschaltung Wenn die Messung auf mehreren Kanälen gestartet ist, kann die Messwertanzeige folgendermaßen angepasst werden: Messung\Befehl ausführen\Kanalumschaltung • Wählen Sie den Listeneintrag Kanalumschaltung. • Drücken Sie ENTER. Während der Messung können die Messwerte des Kanals A oder B angezeigt werden oder es wird zwischen den Kanälen A und B automatisch umgeschaltet.

  • Seite 133: Fehlersuche

    11 Fehlersuche PIOX S831 Fehlersuche Gefahr! Gefahr einer Explosion beim Einsatz des Messgeräts in explosionsgefährdeten Bereichen (ATEX, IECEx) Es kann zu Personen- oder Sachschäden sowie gefährlichen Situationen kommen. → Beachten Sie die "Sicherheitshinweise für den Einsatz in explosionsgefährdeten Bereichen" (siehe Dokument SIFLUXUS).
  • Seite 134 äußeren rechten Klemmenleiste, für welche Spannungsversorgung der Messumformer vorgesehen ist. • Wenn die Spannungsversorgung in Ordnung ist, sind entweder die Sensoren oder ein Bauteil des Messumformers defekt. Sensoren und Messumformer müssen zur Reparatur an FLEXIM eingeschickt werden. 2022-11-01, UMPIOX_S831V1-3DE...

  • Seite 135: Ein Ausgang Funktioniert Nicht

    FLEXIM. Ein Ausgang funktioniert nicht • Stellen Sie sicher, dass die Ausgänge richtig konfiguriert sind. Überprüfen Sie die Funktion des Ausgangs. Wenn der Ausgang defekt ist, nehmen Sie Kontakt mit FLEXIM auf. 11.1 Probleme mit der Messung Eine Messung ist nicht möglich, da kein Signal empfangen wird. Ein Fragezeichen wird hinter der Messgröße angezeigt.

  • Seite 136: Fehlermeldungen

    Anpassung der internen Applikationsdatenbank durch FLEXIM Schallgeschwindigkeit größer als • Feldkalibrierung wie in Abschnitt 10.5 beschrieben c>SPEEDBOUND oberer Grenzwert • Anpassung der internen Applikationsdatenbank durch FLEXIM c<SPEEDBOUND Schallgeschwindigkeit kleiner als • Feldkalibrierung wie in Abschnitt 10.5 beschrieben unterer Grenzwert • Anpassung der internen Applikationsdatenbank durch FLEXIM x>OTHERBOUND...

  • Seite 137: Auswahl Der Messstelle

    • Überprüfen Sie den eingegebenen Wert. Der Rohrzustand sollte dabei berücksichtigt werden. Die Messung an Rohren aus porösen Materialien (z.B. Beton oder Gusseisen) ist nur bedingt möglich • Nehmen Sie Kontakt mit FLEXIM auf. Die Rohrauskleidung kann bei der Messung Probleme verursachen, wenn sie nicht fest an der Rohrinnenwand anliegt oder aus akustisch absorbierendem Material besteht •...

  • Seite 138: Große Abweichungen Der Messwerte

    11 Fehlersuche 11.5 Große Abweichungen der Messwerte PIOX S831 11.5 Große Abweichungen der Messwerte Ein Fluid mit einer falschen Schallgeschwindigkeit wurde gewählt • Wenn ein Fluid ausgewählt wird, dessen Schallgeschwindigkeit nicht mit der tatsächlichen übereinstimmt, kann es vorkommen, dass das Messsignal mit einem Rohrwandsignal verwechselt wird. Der aus diesem falschen Signal vom Messumformer errechnete Durchflusswert ist sehr klein oder schwankt um 0 (Null).

  • Seite 139: Wartung Und Reinigung

    12 Wartung und Reinigung PIOX S831 Wartung und Reinigung Gefahr! Gefahr einer Explosion beim Einsatz des Messgeräts in explosionsgefährdeten Bereichen (ATEX, IECEx) Es kann zu Personen- oder Sachschäden sowie gefährlichen Situationen kommen. → Beachten Sie die "Sicherheitshinweise für den Einsatz in explosionsgefährdeten Bereichen" (siehe Dokument SIFLUXUS).

  • Seite 140: Unfallverhütungsvorschriften Für Elektrische Anlagen Und Betriebsmittel

    12 Wartung und Reinigung PIOX S831 Warnung! Servicearbeiten von nicht autorisiertem und befähigtem Personal Es kann zu Personen- oder Sachschäden sowie gefährlichen Situationen kommen. → Arbeiten am Messumformer dürfen nur von autorisiertem und befähigtem Personal durchgeführt werden. Gefahr! Arbeiten in Bergwerken oder engen Räumen Vergiftungs-/Erstickungsgefahr durch austretende Gase, Verletzungsgefahr durch beengte Verhältnisse...

  • Seite 141: Wartung

    • die Sensoren für längere Zeit bei hohen Temperaturen verwendet wurden (mehrere Monate > 130 °C für normale Sensoren oder > 200 °C für Hochtemperatursensoren) Für eine Neukalibrierung unter Referenzbedingungen müssen entweder der Messumformer, die Sensoren oder Messumformer und Sensoren an FLEXIM geschickt werden. UMPIOX_S831V1-3DE, 2022-11-01...

  • Seite 142: Prüfung Des O-Rings

    Verwenden Sie nur Original-Ersatzteile. Lagern Sie den Ersatz-O-Ring luftdicht und dunkel. Gehäuse mit erhöhter Sicherheit Ein defekter O-Ring muss ausgetauscht werden. Wichtig! O-Ringe am Gehäuse mit erhöhter Sicherheit dürfen nur von geschultem FLEXIM-Personal gewechselt werden. Abb. 12.1: Messumformer mit Aluminiumgehäuse oberes Gehäuse 831-AA*, 831-AB*, 831-AEN: Ex e, Ex i...

  • Seite 143: Prüfung Des Gewindes Am Druckfest Gekapselten Gehäuse

    → Zur Aufrechterhaltung des Zündschutzes müssen das Gehäuse und die Sichtscheibe stets zulassungskonform sein. Modifikationen am Gehäuse dürfen nur von FLEXIM vorgenommen werden. Das Gehäuse und die Sichtscheibe sind regelmäßig auf Schäden zu prüfen. Geplatzte oder zerkratzte Sichtscheiben bzw. beschädigte Gehäuse sind umgehend durch FLEXIM-Mitarbeiter zu tauschen.

  • Seite 144: Demontage Und Entsorgung

    13 Demontage und Entsorgung PIOX S831 Demontage und Entsorgung Gefahr! Gefahr einer Explosion beim Einsatz des Messgeräts in explosionsgefährdeten Bereichen (ATEX, IECEx) Es kann zu Personen- oder Sachschäden sowie gefährlichen Situationen kommen. → Beachten Sie die "Sicherheitshinweise für den Einsatz in explosionsgefährdeten Bereichen" (siehe Dokument SIFLUXUS).

  • Seite 145: Demontage

    Batterien müssen getrennt von elektrischen oder elektronischen Geräten entsorgt werden. Entfernen Sie dazu die Batterien aus dem Gerät und führen Sie die Batterien dem dafür vorgesehenen Entsorgungssystem zu. Die Komponenten werden von FLEXIM – entsprechend den nationalen Regelungen – kostenlos zurückgenommen. Nehmen Sie Kontakt mit FLEXIM auf.

  • Seite 146: Anwendermodi

    14 Anwendermodi PIOX S831 Anwendermodi Über die Anwendermodi sind eine erweiterte Signal- und Messwertdiagnose sowie die Festlegung zusätzlicher an Sonderfunktionen die Applikation angepasster Parameter möglich. Es können folgende Anwendermodi ausgewählt werden: Systemeinstellungen •StandardUser •ExpertUser Anwendermodus •SuperUser → StandardUser •SuperUser erw.

  • Seite 147: Standarduser-Modus

    14 Anwendermodi PIOX S831 14.1 StandardUser-Modus Spezielle Einstellungen Optionen\Kanal\Spez. Einstellungen • Wählen Sie im Programmzweig Optionen den Messkanal. • Drücken Sie ENTER. • Wählen Sie den Listeneintrag Spez. Einstellungen. • Drücken Sie ENTER. Die Menüpunkte des Anwendermodus werden nacheinander angezeigt.

  • Seite 148: Mehrpunktkalibrierung

    14 Anwendermodi 14.1 StandardUser-Modus PIOX S831 Voraussetzungen für Messung mit aktiviertem Turbulenzmodus • Bei deaktiviertem Turbulenzmodus muss der SNR > 15 dB sein. • Die Signalverstärkung bei aktiviertem Turbulenzmodus ist min. 3 dB kleiner als bei deaktiviertem Turbulenzmodus. Die Signalverstärkung muss dazu jeweils bei Strömungsgeschwindigkeiten am Arbeitspunkt gemessen werden, wo starke Turbulenz vermutet wird.

  • Seite 149: Expertuser-Modus

    14 Anwendermodi PIOX S831 14.2 ExpertUser-Modus 14.2 ExpertUser-Modus Einige Menüpunkte, die im StandardUser-Modus nicht sichtbar sind, werden angezeigt. Hinweis! Der ExpertUser-Modus ist für erfahrene Benutzer mit erweitertem Applikationswissen vorgesehen. Geänderte Parameter können Auswirkungen auf den StandardUser-Modus haben und bei der Einrichtung einer neuen Messstelle zu falschen Messwerten oder zum Ausfall der Messung führen.

  • Seite 150: Maximale Signalverstärkung

    14 Anwendermodi 14.2 ExpertUser-Modus PIOX S831 Hinweis! Wenn der Grenzwert der Strömungsgeschwindigkeit +Grenze Strömungsgeschw. zu niedrig oder -Grenze Strömungsgeschw. zu hoch gewählt wird, ist eine Messung unter Umständen nicht möglich, da die meisten Messwerte als ungültig markiert werden. 14.2.2 Maximale Signalverstärkung Um zu verhindern, dass Stör- und/oder Rohrwandsignale (z.B.
  • Seite 151 14 Anwendermodi PIOX S831 14.2 ExpertUser-Modus Beispiel Absolute Schwelle: 2007 m/s Relative Schwelle: 600 m/s Wert der Schallgeschwindigkeitskurve am Arbeitspunkt: 1546 m/s Da 1546 m/s + 600 m/s = 2146 m/s größer ist als die absolute Schwelle von 2007 m/s, wird dieser Wert bei der Bewertung der Plausibilität des Signals als absolute Schwelle der Schallgeschwindigkeit verwendet.

  • Seite 152: Erweiterte Diagnose

    14 Anwendermodi 14.2 ExpertUser-Modus PIOX S831 Tab. 14.2: Parameter zu den Störstellen Störstellenart weitere Eingaben Beschreibung 90°-Krümmer Störstellenabstand (l) Doppelkrümmer Störstellenabstand (l Abstand zw. Krümmern (l Raumkrümmer Störstellenabstand (l Abstand zw. Krümmern (l 14.2.4.1 Messstellenspezifische Profilkorrektur In Sonderfällen kann eine messstellenspezifische Profilkorrektur verwendet werden.

  • Seite 153: Superuser-Modus Und Superuser-Erw.-Modus

    14 Anwendermodi PIOX S831 14.3 SuperUser-Modus und SuperUser-erw.-Modus 14.3 SuperUser-Modus und SuperUser-erw.-Modus Einige Menüpunkte, die im StandardUser-Modus und ExpertUser-Modus nicht sichtbar sind, werden angezeigt. Im SuperUser-erw.-Modus erfolgt keine Plausibilitätsprüfung der eingegebenen Parameter. Hinweis! Der SuperUser- und SuperUser-erw.-Modus sind für erfahrene Benutzer mit erweitertem Applikationswissen vorgesehen.

  • Seite 154: Lineare Kalibrierung

    14 Anwendermodi 14.3 SuperUser-Modus und SuperUser-erw.-Modus PIOX S831 14.3.3 Lineare Kalibrierung Es kann eine Korrektur der Strömungsgeschwindigkeit festgelegt werden: = m · v + n – gemessene Strömungsgeschwindigkeit – Faktor, Bereich: -2…+2 – Offset, Bereich: -12…+12 cm/s – korrigierte Strömungsgeschwindigkeit Alle von der Strömungsgeschwindigkeit abgeleiteten Größen werden dann mit der korrigierten Strömungsgeschwindigkeit...

  • Seite 155: Sensortemperatur Und Sensortemperaturüberschreitung Als Diagnosewerte

    14 Anwendermodi PIOX S831 14.3 SuperUser-Modus und SuperUser-erw.-Modus Hinweis! Die Korrekturdaten werden erst gespeichert, wenn eine Messung gestartet wird. Wenn der Messumformer ausgeschaltet wird, ohne dass eine Messung gestartet wurde, gehen die eingegebenen Korrekturdaten verloren. 14.3.4 Wichtungsfaktor Für Sensoren, die auf demselben Rohr montiert sind, wird der Wichtungsfaktor verwendet, um Unterschiede zwischen Messwerten der Strömungsgeschwindigkeit mehrerer Messkanäle auszugleichen.

  • Seite 156: Ausgänge

    15 Ausgänge 15.1 Konfigurieren eines Digitalausgangs als Binärausgang PIOX S831 Ausgänge Wenn der Messumformer mit Ausgängen ausgestattet ist, müssen sie konfiguriert werden. Für das Konfigurieren Optionen eines Analogausgangs siehe Abschnitt 10.3.6. Der Messumformer kann auch mit Digitalausgängen Kanal x ausgestattet sein. Der Digitalausgang fasst folgende Ausgänge...

  • Seite 157: Festlegen Der Schaltfunktion Für Statuswert/Ereigniswert

    15 Ausgänge PIOX S831 15.1 Konfigurieren eines Digitalausgangs als Binärausgang Optionen\Kanal x\Ausgänge\Digitalausgang B1\B1 freigeben • Wählen Sie Ja, um die Einstellungen für einen bereits zugeordneten Ausgang zu ändern oder um einen Ausgang neu zuzuordnen. • Wählen Sie Nein, um die Zuordnung zu löschen und zum vorherigen Menüpunkt zurückzukehren.

  • Seite 158: Klemmenbelegung

    15 Ausgänge 15.1 Konfigurieren eines Digitalausgangs als Binärausgang PIOX S831 Klemmenbelegung Optionen\Kanal x\Ausgänge\...\Info Ausgang Die Klemmen für den Anschluss des Ausgangs werden angezeigt. Durch Drücken der Taste oder werden weitere Informationen angezeigt. • Drücken Sie ENTER. Funktionstest des Ausgangs Die Funktion des Ausgangs kann nun überprüft werden.

  • Seite 159: Konfigurieren Eines Digitalausgangs Als Impulsausgang

    15 Ausgänge PIOX S831 15.2 Konfigurieren eines Digitalausgangs als Impulsausgang Tab. 15.5: Funktionstest des Ausgangs – Messbereich Listeneintrag Schaltfunktion Testwert Beschreibung Status OK Geschlossen Status OK • Binärausgang ist stromführend (Statuswert) • Messwert muss niederohmig sein Status Fehler • Binärausgang ist stromlos •...

  • Seite 160: Impulsausgabe Durch Definition Der Impulswertigkeit

    15 Ausgänge 15.2 Konfigurieren eines Digitalausgangs als Impulsausgang PIOX S831 Tab. 15.6: Auswählen der Messgröße Quellgröße Listeneintrag Ausgabe Impuls Impuls |V| Impuls ohne Berücksichtigung des Vorzeichens des Volumenstroms Impuls +V Impuls für positive Messwerte des Volumenstroms Impuls -V Impuls für negative Messwerte des...

  • Seite 161: Impulsausgabe Durch Definition Der Impulse Pro Einheit

    15 Ausgänge PIOX S831 15.2 Konfigurieren eines Digitalausgangs als Impulsausgang 15.2.2 Impulsausgabe durch Definition der Impulse pro Einheit Optionen\Kanal x\Ausgänge\Digitalausgang B1\Quellgröße\Impuls\Impulsausgabe • Wählen Sie Impulse pro Einheit. • Drücken Sie ENTER. Optionen\Kanal x\Ausgänge\Digitalausgang B1\...\B1 Ausgabebereich • Wählen Sie einen Listeneintrag aus: –...

  • Seite 162: Impulswertigkeit

    15 Ausgänge 15.3 Konfigurieren eines Digitalausgangs als Frequenzausgang PIOX S831 Tab. 15.7: Funktionstest des Ausgangs – Signal Ausgabemodus Testwert Beschreibung Impulse pro Einheit Der eingegebene Testwert muss Wenn das externe Messgerät den eingegebenen Wert innerhalb des Ausgabebereichs anzeigt, funktioniert der Ausgang.

  • Seite 163: Eingänge

    16 Eingänge PIOX S831 16.1 Konfigurieren eines Eingangs Eingänge Die Eingänge werden im Programmzweig Sonderfunktionen konfiguriert und im Programmzweig Optionen den einzelnen Messkanälen zugeordnet. 16.1 Konfigurieren eines Eingangs Wenn der Messumformer mit Eingängen ausgestattet ist, müssen sie konfiguriert werden. Sonderfunktionen •...

  • Seite 164: Temperatureingänge

    16 Eingänge 16.1 Konfigurieren eines Eingangs PIOX S831 Messbereich Sonderfunktionen\Eingänge\...\Anfang Messbereich • Geben Sie den kleinsten zu erwartenden Messwert an. Die Maßeinheit der Quellgröße wird angezeigt. Anfang Messbereich ist der Messwert, der dem unteren Grenzwert des Eingabebereichs (Eingabe MIN) zugeordnet ist.

  • Seite 165: Festlegen Einer Schaltbedingung

    16 Eingänge PIOX S831 16.1 Konfigurieren eines Eingangs 16.1.3 Festlegen einer Schaltbedingung Wenn eine Funktion des Messumformers per Fernsteuerung ausgelöst werden soll, muss eine Schaltbedingung festgelegt werden. Sonderfunktionen\Eingänge\...\Triggerwert • Wählen Sie Ja, wenn eine Schaltbedingung festgelegt werden soll. Wählen Sie Nein, um den nächsten Menüpunkt anzuzeigen.

  • Seite 166: Funktionstest Des Eingangs

    16 Eingänge 16.1 Konfigurieren eines Eingangs PIOX S831 16.1.4 Klemmenbelegung Sonderfunktionen\Eingänge\...\Info Eingang Die Klemmen für den Anschluss des Eingangs werden angezeigt. Durch Drücken der Taste werden weitere Informationen angezeigt. • Drücken Sie ENTER. 16.1.5 Funktionstest des Eingangs Die Funktion des Eingangs kann nun überprüft werden.

  • Seite 167: Zuordnen Eines Eingangs

    16 Eingänge PIOX S831 16.2 Zuordnen eines Eingangs 16.2 Zuordnen eines Eingangs • Wählen Sie den Programmzweig Optionen. • Drücken Sie ENTER. Optionen\Kanal ... • Wählen Sie den Kanal. • Drücken Sie ENTER. Diese Anzeige erscheint nicht, wenn der Messumformer nur einen Messkanal hat.

  • Seite 168: Messwertspeicher

    17 Messwertspeicher 17.1 Konfigurieren des Messwertspeichers PIOX S831 Messwertspeicher Der Messumformer hat einen Messwertspeicher, in dem die Messdaten während der Messung gespeichert werden. Sonderfunktionen Messwertspeicher Hinweis! Um Messdaten zu speichern, muss der Konfiguration Messwertspeicher konfiguriert werden. Kanäle Speicherung Folgende Daten werden gespeichert: Speichern starten •...
  • Seite 169 17 Messwertspeicher PIOX S831 17.1 Konfigurieren des Messwertspeichers Anzeige Beschreibung Sofort Das Speichern wird sofort gestartet. Volle 5 Minuten Das Speichern wird bei den nächsten vollen 5 Minuten gestartet. Volle 10 Minuten Das Speichern wird bei den nächsten vollen 10 Minuten gestartet.
  • Seite 170 17 Messwertspeicher 17.1 Konfigurieren des Messwertspeichers PIOX S831 Sonderfunktionen\Messwertspeicher\Konfiguration\Speichern starten\Ereignisbasiert\ Ablagerate (Trig.) • Wählen Sie aus der Auswahlliste eine Ablagerate, mit der die Messwerte gespeichert werden sollen, wenn das Ereignis eintritt. • Drücken Sie ENTER. Sonderfunktionen\Messwertspeicher\Konfiguration\Speichern starten\Ereignisbasiert\ Pufferzeit ->П • Geben Sie das Zeitintervall an, in dem die Messwerte vor Eintreten des Ereignisses gespeichert werden sollen.

  • Seite 171: Löschen Des Messwertspeichers

    17 Messwertspeicher PIOX S831 17.2 Löschen des Messwertspeichers Ablagemodus Sonderfunktionen\Messwertspeicher\Konfiguration\Ablagemodus • Wählen Sie den Menüpunkt Konfiguration. • Drücken Sie ENTER, bis der Menüpunkt Ablagemodus angezeigt wird. • Drücken Sie ENTER. • Wählen Sie Aktueller Messwert, wenn der aktuelle Messwert gespeichert werden soll.

  • Seite 172: Informationen Zum Messwertspeicher

    17 Messwertspeicher 17.3 Informationen zum Messwertspeicher PIOX S831 17.3 Informationen zum Messwertspeicher Sonderfunktionen\Messwertspeicher\Speicher-Info • Wählen Sie den Menüpunkt Speicher-Info. • Drücken Sie ENTER. Folgende Informationen zum Messwertspeicher werden angezeigt: Anzeige Beschreibung Messwertspeicher ist aktiviert/deaktiviert Aktiviert: Diese Anzeige erscheint nur, wenn die Messung gestartet und der Messwertspeicher aktiviert ist.

  • Seite 173: Datenübertragung

    • Messwerte, Setup-Einstellungen und Snaps vom Messumformer gelesen und auf dem PC in Dateien gespeichert werden • Dateien zur Unterstützung des Services an FLEXIM gesendet werden • die Messung mittels Monitoring überwacht werden Für die Bedienung des Programms siehe FluxDiagReader-Hilfe.

  • Seite 174: Erweiterte Funktionen

    19 Erweiterte Funktionen 19.1 Mengenzähler PIOX S831 Erweiterte Funktionen 19.1 Mengenzähler Das Gesamtvolumen oder die Gesamtmasse des Fluids an der Messstelle kann bestimmt werden. Es gibt 2 Mengenzähler, einen für die positive und einen für die negative Flussrichtung. Die für die Mengenzählung verwendete Maßeinheit entspricht der Volumen- oder Masseneinheit, die für die Messgröße ausgewählt wurde.

  • Seite 175: Erkennen Langer Messausfälle

    19 Erweiterte Funktionen PIOX S831 19.1 Mengenzähler • Wählen Sie die Anzahl der Dezimalstellen. • Drücken Sie ENTER. Die Anzahl der Stellen ist konstant. Der max. Wert der Mengenzähler verringert sich mit der Anzahl der Dezimalstellen. Dezimalstellen max. Wert max. Anzeige <...

  • Seite 176: Verhalten Der Mengenzähler Nach Stoppen Der Messung

    19 Erweiterte Funktionen 19.2 Verrechnungskanäle PIOX S831 Hinweis! Das Überlaufen eines Mengenzählers wirkt sich auf alle Ausgabekanäle aus, z.B. auf den Messwertspeicher und die Online-Übertragung. Die ausgegebene Summe beider Mengenzähler (Durchsatzmenge Q) ist nach dem ersten Überlaufen eines der Mengenzähler nicht mehr gültig.

  • Seite 177: Eigenschaften Der Verrechnungskanäle

    19 Erweiterte Funktionen PIOX S831 19.2 Verrechnungskanäle 19.2.1 Eigenschaften der Verrechnungskanäle Im Programmzweig Parameter müssen die Messkanäle, die verrechnet werden sollen, sowie die Parameter Verrechnungsfunktion eingegeben werden. Für jeden Verrechnungskanal können 2 Schleichmengen Kanal x festgelegt werden. Die Schleichmenge basiert nicht wie bei Verrechnung den Messkanälen auf der Strömungsgeschwindigkeit.

  • Seite 178: Eingeben Der Grenzwerte

    19 Erweiterte Funktionen 19.2 Verrechnungskanäle PIOX S831 19.2.2.2 Eingeben der Grenzwerte Für jeden Verrechnungskanal können Grenzwerte für die Messgröße festgelegt werden. Sie werden in der Maßeinheit der Messgröße eingegeben, die für den Verrechnungskanal ausgewählt wurde. Parameter\Kanal Y\Verrechnungsart\+Oberer Grenzwert • Wählen Sie Kein Grenzwert, wenn der Verrechnungskanal alle positiven Werte ohne obere Begrenzung ausgeben soll.

  • Seite 179: Messen Mit Verrechnungskanälen

    19 Erweiterte Funktionen PIOX S831 19.2 Verrechnungskanäle Optionen\Messung\Messgröße • Wählen Sie die Messgröße, die über den Verrechnungskanal ausgegeben werden soll. • Drücken Sie ENTER. Für die gewählte Messgröße (außer Schallgeschwindigkeit) wird eine Liste der verfügbaren Maßeinheiten angezeigt. Die zuletzt ausgewählte Maßeinheit wird zuerst angezeigt.
  • Seite 180 19 Erweiterte Funktionen 19.2 Verrechnungskanäle PIOX S831 Wenn der Ausgang bereits einem Kanal zugeordnet ist, wird das folgendermaßen angezeigt: Strom I1 (Y:). Optionen\Kanal Y\Ausgänge\Strom I1\I1 freigeben • Wählen Sie Ja, um die Einstellungen für einen bereits zugeordneten Ausgang zu ändern oder um einen neuen Ausgang zuzuordnen.

  • Seite 181: Diagnose Mit Hilfe Der Snap-Funktion

    19 Erweiterte Funktionen PIOX S831 19.3 Diagnose mit Hilfe der Snap-Funktion Optionen\Kanal Y\Ereignistrigger\Rx freigeben • Wählen Sie Ja, um die Einstellungen für einen bereits zugeordneten Ereignistrigger zu ändern oder um einen neuen Ereignistrigger zuzuordnen. • Wählen Sie Nein, um die Zuordnung zu löschen und zum vorherigen Menüpunkt zurückzukehren.

  • Seite 182: Löschen Der Snaps

    19 Erweiterte Funktionen 19.4 Ändern des Grenzwerts für den Rohrinnendurchmesser PIOX S831 19.3.2 Snap erstellen Messung\Befehl ausführen\Snap erstellen • Halten Sie während der Messung die Taste C gedrückt, bis der Menüpunkt Befehl ausführen erscheint. • Wählen Sie den Listeneintrag Snap erstellen.

  • Seite 183: Ferngesteuerte Funktionen

    19 Erweiterte Funktionen PIOX S831 19.5 Ferngesteuerte Funktionen 19.5 Ferngesteuerte Funktionen Ferngesteuerte Funktionen können über triggerbare Analogeingänge oder Ereignistrigger ausgelöst werden. Optionen Um einen Eingang für eine ferngesteuerte Funktion zu definieren, muss dieser im Menüpunkt Kanal x Sonderfunktionen\Eingänge freigegeben werden.
  • Seite 184 19 Erweiterte Funktionen 19.5 Ferngesteuerte Funktionen PIOX S831 Zurücksetzen der Messwerte • Wählen Sie den Listeneintrag Messw. zurücks.. • Drücken Sie ENTER. Die Messwertausgabe simuliert für die Dauer des Signals eine ruhende Applikation. Die tatsächlich gemessene Strömungsgeschwindigkeit wird ignoriert und der Messwert auf 0 (Null) gesetzt. Alle Werte der von der Strömungsgeschwindigkeit abgeleiteten Messgrößen und Werte der Verrechnungskanäle ergeben damit auch 0 (Null).

  • Seite 185: Ereignistrigger

    19 Erweiterte Funktionen PIOX S831 19.6 Ereignistrigger 19.6 Ereignistrigger Es können max. 4 voneinander unabhängige Ereignistrigger R1, R2, R3, R4 pro Kanal aktiviert werden. Optionen Ereignistrigger können z.B. verwendet werden, um: Kanal x – Informationen über die laufende Messung auszugeben –...

  • Seite 186: Funktion

    19 Erweiterte Funktionen 19.6 Ereignistrigger PIOX S831 Tab. 19.3: Quellgrößen Quellgröße Listeneintrag Ausgabe Fluideigenschaften Fluidtemp. Fluidtemperatur Fluiddruck Fluiddruck Fluiddichte Fluiddichte kinematische Viskosität Kin. Viskosität Dyn. Viskosität dynamische Viskosität Normdichte normierte Dichte Diagnosewerte Amplitude Signalamplitude Signalqualität Qualität Verhältnis Nutzsignal/Störsignal SCNR Verhältnis Nutzsignal/korreliertes Störsignal...
  • Seite 187 19 Erweiterte Funktionen PIOX S831 19.6 Ereignistrigger Festlegen der Schaltbedingung Optionen\Ereignistrigger\Rx freigeben\Quellgröße\...\Funktion • Wählen Sie die Schaltbedingung. • Drücken Sie ENTER. Festlegen des Rückstellverhaltens Optionen\Ereignistrigger\Rx freigeben\Quellgröße\...\Typ • Wählen Sie den Typ des Rückstellverhaltens. • Drücken Sie ENTER. Festlegen der Triggergrenzen Optionen\Ereignistrigger\Rx freigeben\Quellgröße\...\Triggerwert...

  • Seite 188: Scheinbare Schaltverzögerung

    19 Erweiterte Funktionen 19.6 Ereignistrigger PIOX S831 Festlegen der Schaltverzögerung Optionen\Ereignistrigger\Rx freigeben\Quellgröße\...\Verzögerungszeit • Geben Sie ein Zeitintervall ein, nach dessen Ablauf der Ereignistrigger schalten soll, wenn das Ereignis eingetreten ist. • Drücken Sie ENTER. Optionen\Ereignistrigger\Rx freigeben\Quellgröße\...\Ausfallverzögerung • Geben Sie ein Zeitintervall ein, nach dessen Ablauf bei Ausfall der Messung der Ereignistrigger deaktiviert wird.

  • Seite 189: Ereignisprotokoll

    19 Erweiterte Funktionen PIOX S831 19.7 Ereignisprotokoll 19.6.4 Zustandsanzeige der Ereignistrigger Hinweis! Das Schalten der Ereignistrigger wird weder akustisch noch auf der Anzeige signalisiert. Der Zustand der Ereignistrigger wird während der Messung angezeigt. Die Zustandsanzeige der Ereignistrigger ist folgendermaßen aufgebaut: , wobei x die Nummer des Ereignistriggers und ein Piktogramm nach Tab.

  • Seite 190: Einstellungen

    20 Einstellungen 20.1 Dialoge und Menüs PIOX S831 Einstellungen 20.1 Dialoge und Menüs Sonderfunktionen\Dialoge/Menüs • Wählen Sie im Programmzweig Sonderfunktionen den Menüpunkt Dialoge/Menüs aus. • Drücken Sie ENTER. Rohrumfang Sonderfunktionen\Dialoge/Menüs\Rohrumfang • Wählen Sie den Menüpunkt Rohrumfang aus. • Wählen Sie Ja, wenn im Programmzweig Parameter der Rohrumfang anstelle des Rohrdurchmessers eingegeben werden soll.
  • Seite 191 20 Einstellungen PIOX S831 20.1 Dialoge und Menüs Messstellennummer Sonderfunktionen\Dialoge/Menüs\Messstellennummer • Drücken Sie ENTER, bis der Menüpunkt Messstellennummer angezeigt wird. • Wählen Sie Zahl, wenn die Messstelle nur durch Ziffern bezeichnet werden soll. Wählen Sie Text, wenn die Messstelle nur durch Buchstaben bezeichnet werden soll.
  • Seite 192 20 Einstellungen 20.1 Dialoge und Menüs PIOX S831 Letzten Wert anzeigen Sonderfunktionen\Dialoge/Menüs\Letzten Wert anzeig. • Drücken Sie ENTER, bis der Menüpunkt Letzten Wert anzeig. angezeigt wird. • Wählen Sie Ja, um den letzten gültigen Messwert anzuzeigen. • Drücken Sie ENTER.

  • Seite 193: Messmodi

    20 Einstellungen PIOX S831 20.2 Messmodi 20.2 Messmodi Sonderfunktionen\Messung\Messmodi • Wählen Sie im Programmzweig Sonderfunktionen den Menüpunkt Messung aus. • Drücken Sie ENTER. • Wählen Sie den Menüpunkt Messmodi aus. • Drücken Sie ENTER. Freigeben der Analyse Sonderfunktionen\Messung\Messmodi\Analyse freigeben • Wählen Sie Ein, um die Analyse freizugeben. Wählen Sie Aus, um sie zu sperren.

  • Seite 194: Maßeinheiten

    20 Einstellungen 20.4 Maßeinheiten PIOX S831 Schnelle Dämpfung Wenn Schnelle Dämpfung aktiviert ist, ist jeder angezeigte Messwert ein Mittelwert über die letzten x Sekunden, wobei x die Dämpfungszahl ist. Die Anzeige benötigt daher x Sekunden, um vollständig auf eine Änderung des Durchflusses zu reagieren.

  • Seite 195: Material- Und Fluidauswahlliste

    20 Einstellungen PIOX S831 20.5 Material- und Fluidauswahlliste 20.5 Material- und Fluidauswahlliste Hinweis! Benutzerdefinierte Fluide, die nicht in der Fluidauswahlliste enthalten sind, können über das Programm FluxDiag eingelesen werden. Diese Fluide werden in der Fluidauswahlliste mit einem Sternchen angezeigt. Fluiddatensätze für die Analyse Fluiddatensätze für die Analyse sind kundenspezifisch.

  • Seite 196: Laden Eines Parametersatzes

    20 Einstellungen 20.7 Kontrast einstellen PIOX S831 Sonderfunktionen\Speicher Param.-satz • Wählen Sie den Menüpunkt Speicher Param.-satz. • Drücken Sie ENTER. • Wählen Sie Akt. Satz speichern. • Drücken Sie ENTER. Sonderfunktionen\Name Parametersatz • Geben Sie einen Namen ein, unter dem der Parametersatz gespeichert werden soll.

  • Seite 197: Hotcodes

    20 Einstellungen PIOX S831 20.8 HotCodes 20.8 HotCodes Sonderfunktionen\Systemeinstellungen\HotCode • Wählen Sie im Programmzweig Sonderfunktionen den Menüpunkt Systemeinstellungen aus. • Drücken Sie ENTER. • Wählen Sie den Menüpunkt HotCode aus. • Drücken Sie ENTER. • Geben Sie die den HotCode über die Tastatur ein. Für die Eingabe von Zahlen siehe Abschnitt 5.4.

  • Seite 198: Tastensperre

    20 Einstellungen 20.9 Tastensperre PIOX S831 20.9 Tastensperre Eine laufende Messung kann mit einer Tastensperre vor einem unbeabsichtigten Eingriff geschützt werden. Festlegen eines Codes für die Tastensperre • Wählen Sie im Programmzweig Sonderfunktionen den Menüpunkt Systemeinstellungen aus. • Drücken Sie ENTER.

  • Seite 199: Anhang A Menüstruktur

    Anhang PIOX S831 A Menüstruktur Anhang Menüstruktur Programmzweige Parameter Messung Optionen Sonderfunktionen Kanal x Kanäle wählen Kanal x Systemeinstellungen Sensor Messstellennummer Messung Eingänge Außendurchmesser Schallweg Maßeinheiten Ausgänge Rohrmaterial Sensorabstand Ausgänge Messung Rohrwanddicke Diagnosewerte Eingänge zuordnen Messwertspeicher Auskleidung Vorschlag Sensorabstand Ferngest. Funktionen...
  • Seite 200 Anhang A Menüstruktur PIOX S831 Analyse Sonderfunktionen Messung Messmodi Analyse freigeben → Referenztemperatur → Referenzdruck 2022-11-01, UMPIOX_S831V1-3DE...

  • Seite 201: Parametereingabe

    Anhang PIOX S831 A Menüstruktur Parametereingabe Parameter Kanal x Sensor Angeschl. Sensor Sensor auswählen Außendurchmesser Rohrmaterial Rohrwanddicke Auskleidung Nein Auskleidung 2 Ummantelung Rauigkeit Automatisch Benutzerdefiniert Fluid Fluidtemp. Analysegröße wählen → Massenanteil → Volumenanteil → Stoffmengenanteil → Konzentration Analyt → Konzentration Matrix →...
  • Seite 202 Anhang A Menüstruktur PIOX S831 Messeinstellungen Optionen Kanal x Messung Maßeinheiten Messgröße Strömungsgeschw. Volumenstrom → Volumenstrom → Massenstrom → Schallgeschwind. Volumen → Analysegröße → Strömungsgeschw. Massenstrom Maßeinheit Masse Dämpfung Analysegröße Dyn. Dämpfung Fehlerverzögerung Legende nur, wenn in Messung\Messeinstellungen\Dyn. Dämpfung freigegeben nur, wenn in Sonderfunktionen\Dialoge/Menüs freigegeben...
  • Seite 203 Anhang PIOX S831 A Menüstruktur Messwertspeicher Sonderfunktionen Messwertspeicher Konfiguration Messwerte löschen Messwerte drucken Übertragungseinstell. Speicher-Info Kanäle Speicherung Kanal serieller Ausg. Speichern starten Leerzeichen löschen → Aktiviert: → Speicher voll: → Messw.-reihen: → Speicher belegt: Ereignisbasiert Nein → Sofort → Volle 5 Minuten →...

  • Seite 204: Messung Starten

    Anhang A Menüstruktur PIOX S831 Messung starten Parameter Messung Kanäle wählen Messstellennummer Schallweg Sensorabstand Für jeden Diagnosewerte aktivierten Messkanal Vorschlag Sensorabstand Messung Messung stoppen Messung anzeigen Param. anzeigen Lesemodus 2022-11-01, UMPIOX_S831V1-3DE...

  • Seite 205: Feldkalibrierung

    Anhang PIOX S831 A Menüstruktur Feldkalibrierung Messung Optionen Kanal x Kanal x Messstellennummer Feldkalibrierung c Schallweg Autokalibrierung Autoaktivierung Proben bearbeiten Proben löschen Vorschlag Sensorabstand Voreinstellung Anzeige Diagnosewerte Sensorabstand Anzeige Messung Befehl ausführen → Probennahme Messung stoppen UMPIOX_S831V1-3DE, 2022-11-01...

  • Seite 206: Ausgänge Konfigurieren

    Anhang A Menüstruktur PIOX S831 Ausgänge konfigurieren Optionen Sonderfunktionen Kanal x Stromausgang Ausgänge Aktiv Passiv → Strom → Digitalausgang NAMUR NE43 … freigeben Nein Nein Quellgröße Schallgeschwind. Durchflussgrößen Mengenzähler Fluideigenschaften Diagnosewerte Sonstiges Ereignistrigger Impuls Impulsmodus Status Werte → → Dauerimpulse...

  • Seite 207: Eingänge Konfigurieren

    Anhang PIOX S831 A Menüstruktur Eingänge konfigurieren Sonderfunktionen Eingänge → Temperatur → Strom Temperatur Tx freigeben Nein Pt100/Pt1000 Temperatur-Offset Nein → Temperatur Triggerwert Nein Funktion → Im Bereich → MAX (x>Grenzwert) → Außerh. Bereich → MIN (x<Grenzwert) → ERR (x=Ausfall)
  • Seite 208 Anhang A Menüstruktur PIOX S831 Eingänge konfigurieren Sonderfunktionen Strom Eingänge Ix freigeben → Temperatur → Strom Nein Quellgröße Benutzerdefiniert Strom → Temperatur → Druck → Dichte Name Eingang → Kin. Viskosität → Dyn. Viskosität Maßeinheit Dezimalstellen Eingabebereich Anderer Bereich → 0…20 mA →...

  • Seite 209: Spezielle Einstellungen

    Anhang PIOX S831 A Menüstruktur Spezielle Einstellungen Optionen Kanal x Rohrsignalerkennung Spez. Einstellungen Voreinstellung Benutzerdefiniert Schleichmenge LWT-Rohrwandkalib. Voreinstellung Benutzerdefiniert Voreinstellung Grenze Strömungsgeschw. Lineare Kalibrierung Voreinstellung Benutzerdefiniert Voreinstellung Molch-Erkennung Profilkorrektur Globale Einstellungen Voreinstellung Turbulenzmodus Wichtungsfaktor Voreinstellung Voreinstellung Max. Verstärkung Mehrpunktkalibrierung Voreinstellung...
  • Seite 210 Anhang A Menüstruktur PIOX S831 Verrechnungskanäle Parameter Optionen Kanal x Kanal x Verrechnung Messung Maßeinheiten Verrechnungsart Messgröße Strömungsgeschw. Mittel (alle Kan. OK) Mittel (1 Kanal OK) Spezial Volumenstrom (AND) (OR) → Volumenstrom → Massenstrom → Schallgeschwind. Volumen → Strömungsgeschw. … Quellkanal Massenstrom Maßeinheit...

  • Seite 211: Ereignisse - Übersicht

    Anhang PIOX S831 A Menüstruktur Ereignisse – Übersicht Auslöser Eingangsgrößen Messgrößen Sonderfunktionen Optionen → Temperatur → Durchflussgrößen → Strom → Schallgeschwindigkeit → Spannung → Mengenzähler → Binär → Fluideigenschaften → Diagnosewerte Bedingung Ereignistrigger → Schaltbedingung → Rückstellverhalten → Verzögerungszeit → Ausfallverzögerung...

  • Seite 212: Ereignistrigger Definieren

    Anhang A Menüstruktur PIOX S831 Ereignistrigger definieren Optionen Kanal x Ereignistrigger Rx wählen Rx freigeben Nein Quellgröße Schallgeschwind. Durchfluss/Analyse Mengenzähler Fluideigenschaften Diagnosewerte Sonstiges Funktion → MAX (x>Grenzwert) → MIN (x<Grenzwert) → Im Bereich → Außerh. Bereich → ERR (x=Ausfall) Nicht haltend...

  • Seite 213: Ferngesteuerte Funktionen

    Anhang PIOX S831 A Menüstruktur Ferngesteuerte Funktionen Auslöser Sonderfunktionen Optionen Eingänge Kanal x Bedingung Ereignistrigger Temperatur Strom freigeben freigeben Rx wählen Pt100/Pt1000 Quellgröße Rx freigeben Quellgröße Bedingung Triggerwert Funktion → MAX (x>Grenzwert) → MIN (x<Grenzwert) → Im Bereich → Außerh. Bereich →...

  • Seite 214: Ereignisbasiertes Speichern Der Messwerte

    Anhang A Menüstruktur PIOX S831 Ereignisbasiertes Speichern der Messwerte Auslöser Sonderfunktionen Optionen Eingänge Kanal x Bedingung Ereignistrigger Temperatur Strom freigeben freigeben Rx wählen Pt100/Pt1000 Quellgröße Rx freigeben Quellgröße Bedingung Triggerwert Funktion → MAX (x>Grenzwert) → MIN (x<Grenzwert) → Im Bereich →...
  • Seite 215 Anhang PIOX S831 A Menüstruktur Beispiel 1 Die Diagnosewerte sollen kontrolliert werden. Wenn der SCNR kleiner 20 dB ist, soll ein Snap ausgelöst werden. Auslöser: SCNR < 20 dB Bedingung: R1 mit SCNR < 20 dB Aktion: Snap auslösen Optionen...
  • Seite 216 Anhang A Menüstruktur PIOX S831 Beispiel 2 Es soll die Ablagerate aller Mess- und Diagnosewerte in einem bestimmten Temperaturbereich geändert werden. Die normale Ablagerate aller Mess- und Diagnosewerte ist 1 h. Wenn die Temperatur außerhalb des festgelegten Bereichs 20…40 °C liegt, soll die Ablagerate 1 min betragen. Dabei soll auch 10 s vor und 60 s nach dem Ereignis eine Aufzeichnung erfolgen.

  • Seite 217: Maßeinheiten

    Anhang PIOX S831 B Maßeinheiten Maßeinheiten Länge/Rauigkeit Maßeinheit Beschreibung Millimeter Zoll Temperatur Maßeinheit Beschreibung °C Grad Celsius Grad Fahrenheit °F Druck Maßeinheit Beschreibung bar(a) bar (absolut) bar(g) bar (relativ) psi(a) pound per square inch (absolut) pound per square inch (relativ)
  • Seite 218 Anhang B Maßeinheiten PIOX S831 Volumenstrom Maßeinheit Beschreibung Voreinstellung Volumen (totalisiert) Kubikmeter pro Tag m3/d m3/h Kubikmeter pro Stunde m3/min Kubikmeter pro Minute m3/s Kubikmeter pro Sekunde Kubikkilometer pro Stunde km3/h Milliliter pro Minute ml/min Liter pro Stunde l/min Liter pro Minute...
  • Seite 219 Anhang PIOX S831 B Maßeinheiten Maßeinheit Beschreibung Voreinstellung Volumen (totalisiert) MMCFH million cubic feet per hour MMCF Igpd (Imp-gal/d) gallon per day Igal gallon per hour Igph (Imp-gal/h) Igal Igpm (Imp-gal/m) gallon per minute Igal Igps (Imp-gal/s) gallon per second...

  • Seite 220: C Referenz

    Referenz Die folgenden Tabellen dienen als Hilfe für den Anwender. Die Genauigkeit der Daten hängt von der Zusammensetzung, Temperatur und Verarbeitung des Materials ab. FLEXIM haftet nicht für Ungenauigkeiten. Schallgeschwindigkeit ausgewählter Rohr- und Auskleidungsmaterialien bei 20 °C Die Werte einiger dieser Materialien sind in der internen Datenbank des Messumformers gespeichert. In Spalte c...

  • Seite 221: Typische Rauigkeitswerte Von Rohrleitungen

    Anhang PIOX S831 C Referenz Typische Rauigkeitswerte von Rohrleitungen Die Werte beruhen auf Erfahrung und Messungen. Material absolute Rauigkeit [mm] gezogene Rohre aus Buntmetall, Glas, Kunststoff und Leichtmetall 0…0.0015 gezogene Stahlrohre 0.01…0.05 feingeschlichtete, geschliffene Oberfläche max. 0.01 geschlichtete Oberfläche 0.01…0.04 geschruppte Oberfläche...
  • Seite 222 Anhang C Referenz PIOX S831 Typische Eigenschaften ausgewählter Fluide bei 20 °C C.3.1 Stoffgemische mit fester Zusammensetzung Fluid Erklärung Schallge- Dichte kinemati- Einsatz- schwindig- [g/cm sche Visko- bereich [°C] keit [m/s] sität [mm Wasser Wasser flüssig 1482 0.999 0…350 Propan druckverflüssigt...

  • Seite 223: Stoffgemische Mit Veränderlicher Zusammensetzung

    Anhang PIOX S831 C Referenz C.3.2 Stoffgemische mit veränderlicher Zusammensetzung Fluid Erklärung Parametrie- Schallge- Dichte kinemati- Einsatz- rung schwindig- [g/cm sche bereich keit [m/s] Viskosität Glycol/H2O Ethylenglykol Glykolanteil 1482…1710 999…1132 1…23 -30…+150 °C 0…100 % Kohlenwasser- API gravity 530…1800 440…1130 1…>...

  • Seite 224: Eigenschaften Von Wasser Bei 1 Bar Und Bei Sättigungsdruck

    Anhang C Referenz PIOX S831 Eigenschaften von Wasser bei 1 bar und bei Sättigungsdruck Fluidtemperatur Fluiddruck Schallgeschwindigkeit Dichte spezifische Wärme [°C] [bar] [m/s] [kg/m [kJ/kg/K 1.013 1402.9 999.8 4.219 1.013 1447.3 999.7 4.195 1.013 1482.3 998.2 4.184 1.013 1509.2 995.6 4.180...

  • Seite 225: Rechtliche Informationen - Open-Source-Lizenzen

    Anhang PIOX S831 D Rechtliche Informationen – Open-Source-Lizenzen Rechtliche Informationen – Open-Source-Lizenzen Die Software dieses Produkts enthält folgende Open-Source-Software, welche der Apache-License Version 2.0, vom Januar 2004 unterstellt ist: 1. uC-TCP-IP https://github.com/weston-embedded/uC-TCP-IP/tree/v3.06.01 https://github.com/weston-embedded/uC-TCP-IP/blob/v3.06.01/LICENSE https://github.com/weston-embedded/uC-TCP-IP/blob/v3.06.01/NOTICE ATTENTION ALL USERS OF THIS REPOSITORY: The original work found in this repository is provided by Silicon Labs under the Apache License, Version 2.0.
  • Seite 226 Anhang D Rechtliche Informationen – Open-Source-Lizenzen PIOX S831 3. uC-DHCPc https://github.com/weston-embedded/uC-DHCPc/tree/v2.11.01 https://github.com/weston-embedded/uC-DHCPc/blob/v2.11.01/LICENSE https://github.com/weston-embedded/uC-DHCPc/blob/v2.11.01/NOTICE ATTENTION ALL USERS OF THIS REPOSITORY: The original work found in this repository is provided by Silicon Labs under the Apache License, Version 2.0. Any third party may contribute derivative works to the original work in which modifications are clearly identified as being licensed under: (1) the Apache License, Version 2.0 or a compatible open source license;...
  • Seite 227 Anhang PIOX S831 D Rechtliche Informationen – Open-Source-Lizenzen TERMS AND CONDITIONS FOR USE, REPRODUCTION, AND DISTRIBUTION 1. Definitions. "License" shall mean the terms and conditions for use, reproduction, and distribution as defined by Sections 1 through 9 of this document.

  • Seite 228: End Of Terms And Conditions

    Anhang D Rechtliche Informationen – Open-Source-Lizenzen PIOX S831 You may add Your own copyright statement to Your modifications and may provide additional or different license terms and conditions for use, reproduction, or distribution of Your modifications, or for any such Derivative Works as a whole, provided Your use, reproduction, and distribution of the Work otherwise complies with the conditions stated in this License.

Inhaltsverzeichnis
