Novelan Smart Betriebsanleitung
System zur intelligenten einzeraumregelung von heizungen
Verwandte Anleitungen für Novelan Smart
Inhaltszusammenfassung für Novelan Smart

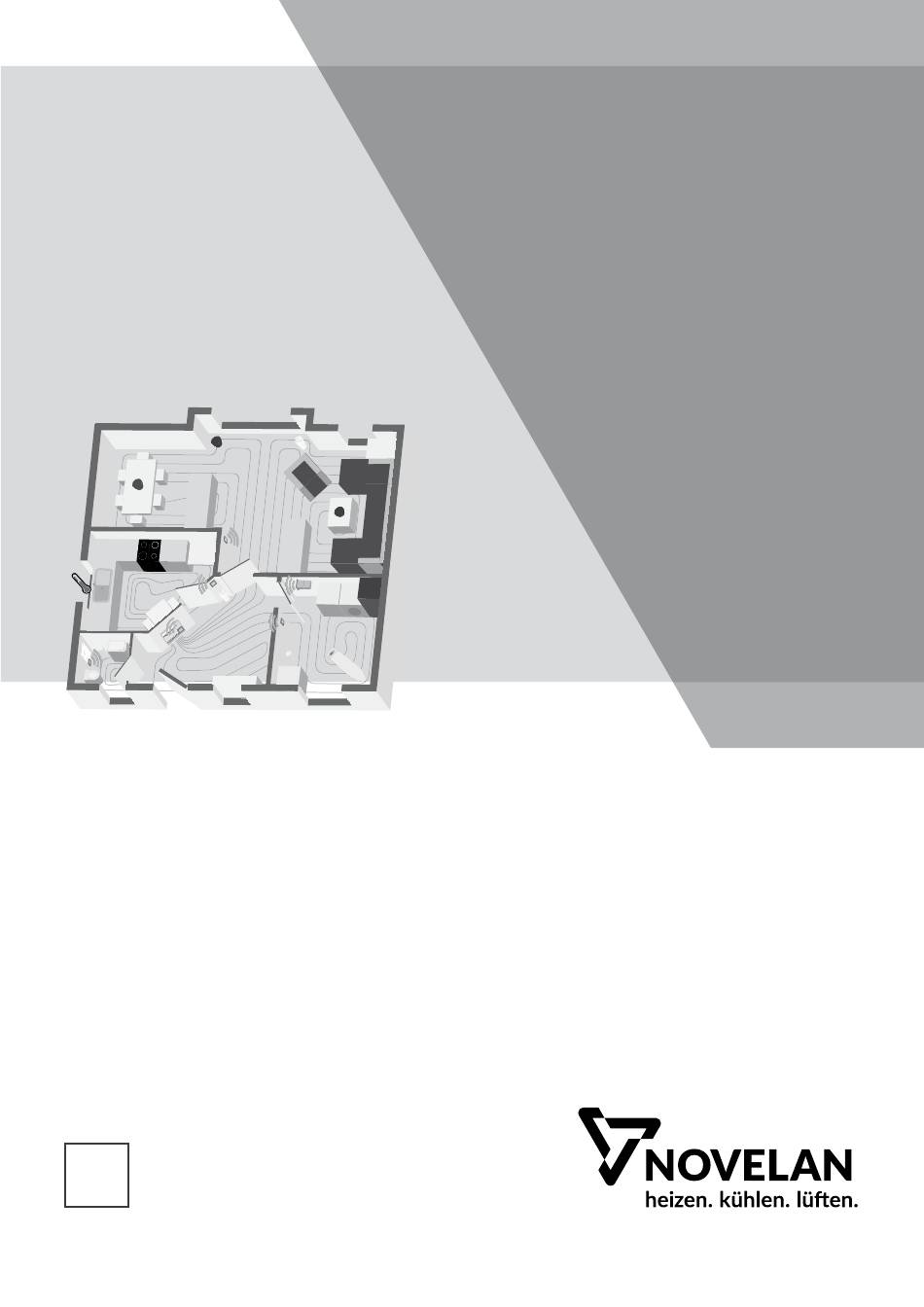

- Seite 1 Betriebsanleitung Betriebsanleitung NOVELAN Smart System zur intelligenten Einzelraumregelung von Heizungen...
-
Seite 2: Inhaltsverzeichnis
Parameterliste Profiebene ........ 40 NOVELAN Smart Radiatorantrieb ....44 7.4 Nachrüsten von Funkkomponenten ....45 7.5 Wiederherstellen der Werkseinstellung ..46 Beheben von Betriebsstörungen ....47 LEDs der NOVELAN Smart Control Box ..47 LED der NOVELAN Smart Gateway ...47 Störmeldungen ............48 Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com... -
Seite 3: Sicherheit
Verweis auf eine weiterführende Infor- teilen ist die Funktion nicht sichergestellt. Nur vom mation an einer anderen Stelle in der Kundendienst freigegebene Ersatzteile verwenden. Betriebsanleitung oder in einem ande- ren Dokument Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com... -
Seite 4: Systembeschreibung
Die NOVELAN Smart Einzelraumregelung ist her- können nicht als Router verwendet werden. stellerunabhängig für Heizungen mit Wandheizkör- pern oder Fußbodenheizung verfügbar. Über die Schnittstelle Ethernet läßt sich das NOVE- LAN Smart System mit der Wärmepumpe im Netz- werk koppeln.Somit kann das NOVELAN Smart Sys- tem auf die Heiz-, Kühl- und Trinkwarmwasser-Funk- tion der Wärmepumpe zugreifen. Über die Schnittstellen, Schaltkontakt oder 0 - 10 V lässt sich NOVELAN Smart auch an andere Wär- meerzeuger anbinden NOVELAN Smart ist vollständig rückbaubar, was... -
Seite 5: Anbindung An Die Wärmepumpe
Anbindung an die Damit ist die Wärmepumpe mit NOVELAN Smart ver- bunden! Wärmepumpe Zusätzlich können Sie im Wärmepumpenregler für die Kommunikation mit NOVELAN Smart bestimmte Parameter vorgeben: HINWEIS Zurück ins Menü „Einstellungen“ und „Smart“ Bevor NOVELAN Smart in Betrieb genommen wird, anklicken: stellen Sie sicher, daß folgende Grundeinstellungen am Wärmepumenregler vorgenommen werden. -
Seite 6: Intelligente Abtau-Funktion
Nein = (voreingestellt) NOVELAN Smart ist ausge- schaltet, die Wärmepumpe übernimmt die Heizungs- steuerung, rein nach Heizkurve. Wird der Heizkreis aktiviert, d. h. auf „Ja“ gestellt. Ja = bedeutet: NOVELAN Smart optimiert die Hei- zungssteuerung. Das Wärmeverteilsystem sollte vollständig mit NOVELAN Smart Regelungskompo- nenten ausgestattet sein. Intelligente Abtau-Funktion: Die intelligente Abtaufunktion steht grundlegend nur für Reihenspeicheranlagen zur Verfügung. Wird die- se Funktion aktiviert, öffnet das NOVELAN Smart... -
Seite 7: Termperaturvoreinstellungen
Wärmeverteilsystem, zu tref- fen: Beispiel: Fussbodenheizung, zulässiger Temperatur- und Re- gelbereich von min. 20°C bis +35°C Der Heizkreis (ungemischter Direktkreis) wird über die Parameter Rücklauf-Begrenzung und Minimale Rücklauf-Solltemperatur eingestellt: Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com... -
Seite 8: Kühlanforderung
Hinweise zu Systemen mit Kühlfunktion Das NOVELAN Smart System unterstützt die Einzelraumregelung für Heizen und Kühlen. Verfügt die Wärme- pumpe über eine Kühlfunktion werden die Funktionalitäten für Kühlung automatisch im NOVELAN Smart Sys- tem angezeigt. Im Einrichtungsassistenten können den Räumen neben Heiz-/Mischkreisen auch Kühlkreise zu- gewiesen werden, die die Versorgung entsprechend übernehmen. Wird einem Raum kein Versorgungskreis für die Kühlung zugeordnet, so ist dieser im Kühlbetrieb nicht aktiv d.h. die Ventile bleiben geschlossen. Radia- torantriebe arbeiten im Kühlbetrieb generell nicht, die Ventile bleiben in diesem Betriebszustand permanent ge- schlossen. -
Seite 9: Komponenten
Markenventile mit M30 x 1,5mm-An- bietet höchstmögliche Datensicherheit. schluss oder RA-Adapter. Für Ventile mit RA/V und Wenn Sie die NOVELAN Smart Control Box zu Hau- RA/VL-Anschluss bieten wir entsprechende Adapter se ans Internet anschließen, können Sie Ihre Hei- an. -
Seite 10: Montage Und Inbetriebnahme
Smartphone bzw. Tablet ohne Mobilfunk aus. Die NOVELAN Smart App ist derzeit für iOS (iPho- ne, iPad und iPod ab iOS 7.0) und Android (ab Versi- on 4.x für Tablets ab 8“) erhältlich. Wärmepumpen Software >= X.79. Montage und Inbetriebnahme... -
Seite 11: Novelan Smart Control Box
Wandmontage NOVELAN Smart Control Box Abb. 3: Wandmontage heatapp! base Finden Sie einen geeigneten Montageort für die Finden Sie einen geeigneten Montageort für die heatapp! base an einer W NOVELAN Smart Control Box an einer Wand der die die nachfolgenden Anforderungen erfüllt: nachfolgenden Anforderungen erfüllt: •... - Seite 12 Abb. 4: Anschluss heatapp! base Anschluss NOVELAN Smart Control Box Hinweis HINWEIS Der heatapp! WLAN-Stick (2) ist nicht im Standard-Lieferumfang enthalten, 18 Der NOVELAN Smart WLAN-Stick (2) ist nicht im Standard-Lieferumfang enthalten, sondern muss als Zu- 18 sondern muss als Zubehör bestellt werden. behör bestellt werden. 18 Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com...
-
Seite 13: Vor Arbeiten An Der Elektrischen Anlage Folgende Punkte Beachten
A2 / GND an und wählen später im Einrich- Spannungsfreiheit kontrollieren. tungsassistenten im Bereich „Wärmeerzeu- ger“ die Option „Wärmeerzeuger Stellsignal A Verbinden Sie die NOVELAN Smart Control Box 0-10V (A2)“. mit dem Heimnetzwerk des Kunden. ● Ohne Funktion. Per Netzwerkkabel (3) mit einem freien Ethern- et Port am Internetrouter oder Switch des Kun- C Schließen Sie die Spannungsversorgung gemäß... -
Seite 14: Control Box Ersteinrichtung
(siehe Kapitel „Einrichtungsas- sistent“, auf Seite 14). Die NOVELAN Smart Control Box ist nach der Ein- richtung erfolgreich mit dem Kundennetzwerk und dem Internet verbunden, wenn die obere LED „Netz- Ersteinrichtung NOVELAN Smart Control Box werk“ an der NOVELAN Smart Control Box dauer- haft GRÜN leuchtet. - Seite 15 Legen Sie hier alle Räume an, die von alpha home Nachdem die Verbindung zum Internet hergestellt geregelt werden sollen und weisen Sie den Räumen wurde, prüft das NOVELAN Smart System, ob ein die Wärmepumpe, Heizkreis, Mischkreise, sowie Update zur Verfügung steht.
-
Seite 16: Aufstellen
LAN Smart Gateway sollte möglichst in einer Raumhöhe von 0,70 ... 2 m (z. B. auf einem Schrank) aufgestellt werden. Diese Höhe sorgt für bestmögliche Funkabdeckung. Stellen Sie das NOVELAN Smart Gateway am ge- wählten Aufstellort auf. Elektrischer Anschluss NOVELAN Smart Gateway Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com... -
Seite 17: Gateway Ersteinrichtung
(siehe Kapitel „Einrichtungs- assistent“, auf Seite 14. Das NOVELAN Smart Gateway ist nach der Einrich- tung erfolgreich mit dem Kundennetzwerk, der NO- VELAN Smart Control Box und dem Internet ver- bunden, wenn die LED an der Seite des NOVELAN Smart Gateway dauerhaft GRÜN leuchtet. -
Seite 18: Netzwerkverbindung Herstellen
„Funkkomponenten anderer Hersteller“, auf Sei- te 46. Wählen Sie hier die NOVELAN Smart Control Box aus, die Sie mit dem NOVELAN Smart Gateway ver- Werden in einem Raum mehrere Funkkomponen- binden möchten. ten angemeldet, weil z. B. mehrere Heizkörper vor-... -
Seite 19: Novelan Smart Fussbodenheizungssteuerung
Lieferumfang der NOVELAN Smart Fussbodenheizungssteuerung enthalten. 4 Antenne Die thermoelektrischen Stellantriebe sind 5 Antennenanschluss ggf. bereits vorhanden oder müssen im Fach- handel bezogen werden. 6 Spannungsversorgung 7 Ausgänge für Stellantriebe 8 Stellenatrieb Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com... -
Seite 20: Novelan Smart Raumsensor
Drücken Sie zum Abschließen der Anmeldung erneut die Lerntaste 2-3x in Abständen von ei- ner Sekunde, bis der Anmelde-Button freigege- ben wird. Prüfen Sie im Menü des NOVELAN Smart Gate- way unter „Verbindungsstatus“, ob die NOVE- LAN Smart Fussbodenheizungssteuerung er- folgreich an- bzw. abgemeldet wurde und wei- sen Sie den einzelnen Kanälen der NOVELAN... -
Seite 21: Das Ausgeführte Reset Wird Durch 2S Dauerlicht Angezeigt
Wählen Sie im Menü des NOVELAN Smart ben wird. Gateway unter „Funkkomponenten“ den Menü- punkt „An- / Abmelden“ und dann „Anmelden“. 10. Prüfen Sie im Menü des NOVELAN Smart Gate- Sie werden aufgefordert, die Lerntaste (5) zu way unter „Verbindungsstatus“, ob der NOVE- drücken. -
Seite 22: Funktionen Der Lerntaste An Der Novelan Smart Fussbodenheizungssteuerung Und Am Novelan Smart Raumsensor
Fussbodenheizungssteuerung Kanalzuordnung NOVELAN Smart Fussbodenheizungssteuerung & NOVELAN Smart Raumsensor Nachdem die NOVELAN Smart Raumsensoren angemeldet wurden, kann die Kanalzuordnung der NOVELAN Smart Fussbodenheizungssteuerung erfolgen. Wählen Sie im NOVELAN Smart Gateway-Menü unter Funkkomponenten bitte den Menü-Punkt „Verwal- ten“. Klicken Sie auf die NOVELAN Smart Fussbodenheizungssteuerung und es öffnet sich ein Popup. Klicken Sie auf das Symbol des zuzuordnenden Kanals und wählen den zugehörigen Raum aus, der mit einem NOVELAN Smart Raumsensor versorgt ist. -
Seite 23: Novelan Smart Radiatorantrieb
Erkennt das NOVELAN Smart Gateway den NO- VELAN Smart Radiatorantrieb, werden Sie auf- gefordert, für diesen Stellantrieb einen Raum zuzuweisen, der bei der Einrichtung der NOVE- LAN Smart Control Box angelegt wurde und ei- nen Namen zu vergeben (z.B. „Heizkörper Fen- sterseite“). Drücken Sie zum Abschließen der Anmeldung erneut die Lerntaste 2-3x in Abständen von ei- ner Sekunde, bis der Anmelde-Button freigege- 1 „Enter“... -
Seite 24: Verbindungstest
In der Verbindungsliste wird für jede Funkkompo- nente mit erfolgreicher Verbindung zum NOVELAN – Bei einer erfolgreichen Verbindung leuchtet Smart Gateway ein grüner Punkt und ein aktueller die LED für zwei Sekunden. Zeitstempel angezeigt. – Konnte keine Verbindung zum NOVELAN Wenn Sie bei einem oder mehreren Funkkompo-... -
Seite 25: Novelan Smart App
Funkabdeckung noch immer nicht ausreichend! des Tablets oder Smartphones auf das NOVELAN Positionieren Sie den NOVELAN Smart Repea- Smart System zu. Dazu muss das NOVELAN Smart ter an einer anderen Stelle, so dass alle Funk- System mit dem Router verbunden und die WLAN- komponenten erreicht werden. -
Seite 26: Bedienung
System Direkt unter dem Namen ist ersichtlich, ob sich die Heizungsanlage im selben Netzwerk „lokales Netz- werk“ befindet oder die Verbindung zur Heizungsan- lage über „Internet“ via NOVELAN Smart smart con- nect hergestellt wird. Tippen Sie auf die gewünschte Heizungsanlage. Das Dialogfenster „Anmelden“ wird angezeigt. -
Seite 27: Benutzerrollen Und Zugriffsrechte
Raumbilder sehen. Der „Be- Benutzerrollen und Zugriffsrechte nutzer“ kann sein eigenes Profilbild erstellen und bearbeiten. Das NOVELAN Smart System ist mit einem benut- zerbasierten Autorisierungssystem ausgestattet, um einen unberechtigten Zugriff auf das System auszu- schließen. Jeder Benutzer muss sich mit einem gültigen Benut- zernamen und Passwort am NOVELAN Smart Sys- tem anmelden. -
Seite 28: Der Homescreen
(siehe auch Ka- entsprechend später. Siehe Kapitel „Schalt- pitel „Räume und Raumgruppen bearbeiten“, auf zeiten bearbeiten“ auf Seite 34. Seite 31). Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com... -
Seite 29: Verwendung Von Szenen
Stunde voreingestellt. geordneten Räume die Absenktemperatur. Wird die Szene Duschen aktiviert, wird der Trink- Die Szene wird nach Ablauf der eingestellten Lauf- warmwasserspeicher ab der Startzeit auf die einge- zeit deaktiviert. stellte Solltemperatur aufgeheizt. Zusätzlich werden Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com... -
Seite 30: Design Der App Anpassen
Alternativ können Sie auch eines der vier mitgelie- ferten NOVELAN Smart Standard-Hintergrundbilder auswählen. Audioeinstellungen: Tippen Sie auf die Schaltfläche „Audioeinstel- lungen“, um die akustische Rückmeldung für das Drehrad ein- oder auszuschalten. Bereich „Mein Profil“ Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com... -
Seite 31: Räume Und Raumgruppen Bearbeiten
Der Standardname kann nur Profi-Modus (Einstel- Symbol Status Raum in Betrieb, alles in Ordnung. lungen / System / Profi) der NOVELAN Smart Con- Raum in Betrieb, alles in Ordnung. Raum in Betrieb, alles in Ordnung. Raum in Betrieb, alles in Ordnung. -
Seite 32: Benutzer Zuordnen
Raumweise Kühlfreigabe (Raumeinstellungen) diese Räume werden in der Kühlung deaktiviert, die Kreise werden geschlossen. Raumgruppe erstellen Bereich „Benutzer“ Symbol „Benutzer anlegen“ Raumgruppen Benutzerliste Symbol „Raumgruppe erstellen“ Symbol „Zu NOVELAN Smart smart connect ein Symbol „Raumgruppe löschen“ laden“ Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com... -
Seite 33: Benutzer Anlegen
Benutzers. Im Bereich „Benutzer“ können Benutzer angelegt und bearbeitet werden. Hier können Sie außerdem Einladungen zu NOVE- LAN Smart smart connect an andere Benutzer ver- senden (siehe Kapitel „Benutzer zu NOVELAN Smart smart connect einladen“, auf Seite 33). Jedem Benutzer wird eine Benutzerrolle zugewie- sen. Die folgenden Benutzerrollen sind verfügbar:... -
Seite 34: Szenen Bearbeiten
Liste zu löschen. Der eingeladene Benutzer muss die NOVELAN SmartApp auf seinem Endgerät installiert haben, um Um das Bediengerät weiterhin nutzen zu können, ist NOVELAN Smart smart connect zu nutzen. Er be- ein erneutes Anmelden mit Benutzername und Pass- nötigt unabhängig von der Einladung die Zugangs- wort notwendig. - Seite 35 Bereich „Schaltzeiten“ Einstellung der Wohlfühltemperatur Einstellung der Absenktemperatur Schaltzeit „Wohlfühltemperatur aktiv“ Schaltzeiten kopieren (Tageweise) Schaltzeiten kopieren (Raumweise) Im Bereich „Schaltzeiten“ können die Schaltzeiten für die Wohlfühl- und Absenktemperatur für jeden Raum se- parat eingestellt werden. Pro Tag können maximal drei Schaltzeiten angelegt werden. Folgende Grundeinstellungen sind voreingestellt: ● Wohlfühltemperatur (Symbol Sonne): 20,0°C ● Absenktemperatur (Symbol Mond): 18,0°C ● Heizzeiten: Montag bis Sonntag zwischen 06.00 und 22.00 Uhr Schaltzeiten bearbeiten: Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com...
-
Seite 36: Live View
Tage auf die die Schaltzeiten übertragen wer- den sollen. Eine Mehrfachauswahl ist möglich. Tippen Sie auf „Kopieren“, um die Schaltzeiten zu übertragen. Durch Tippen auf „Zurück“ wird der Vorgang abgebrochen. Bereich „System“ Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com... -
Seite 37: Einrichtungsprotokoll
Heizungsparameter des Systems zu beeinflussen. Protokoll erstellt. Das Einrichtungsprotokoll wird in der NOVELAN Meine Anlage Smart Control Box gespeichert, bis ein neues Ein- Im Bereich „Meine Anlage“ können Sie den Namen richtungsprotokoll erzeugt wird. und den Standort für das NOVELAN Smart System So können Sie jederzeit auf das zuletzt erzeugte bearbeiten. - Seite 38 Sie wieder zu- Über die Schaltfläche rück in das Menü „System“. Benachrichtigungen Das NOVELAN Smart System versendet Push- und E-Mail-Nachtrichten bei Störungen oder Wartungs- benachrichtigungen. Push-Nachrichten sind Systembenachrichtigungen, die die NOVELAN Smart Control Box direkt an die Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com...
- Seite 39 Über die Schaltfläche gelangen Sie wieder zu- rück in das Menü „System“. Führen Sie ein Software-Update der NOVELAN Smart Control Box aus, prüfen Sie bitte, ob die neue Software mit der Software des NOVELAN Smart Gateway kompatibel ist. Führen Sie ggf. auch ein Software-Update des NO- VELAN Smart Gateway aus.
-
Seite 40: Parameterliste Profiebene
Verwalter Absenktemperatur und 28 ° C liegen. Ein Absenken der Wohlfühltemperatur unter die Absenktemperatur ist nicht möglich. Raum 1 ‐ 24 Die Auswahl der Absenktemperatur kann zwischen der Frostschutztemperatur und der Wohlfühltemperatur liegen. Ein Einstellbar von Frostschutztemperatur bis Absenktemperatur 18° Verwalter Absenken der Absenktemperatur unter die Frostschutztemperatur Raumeinstellung Wohlfühltemperatur ist nicht möglich, ebenso wenig ist es möglich die Absenktemperatur über die Wohlfühltemperatur zu legen. Die Frostschutztemperatur kann zwischen der Absenktemperatur Einstellbar von 4° bis Absenktemperatur Frostschutztemperatur 15° Verwalter und 4° C liegen. Die Frostschutztemperatur kann nicht über der Maximale Vorverlegungszeit im Automatikbetrieb (von Nacht auf Einschaltoptimierung aus/0,5 h bis 8,0 h Verwalter Tag). Boost Offset 0,5K bis 5,0K 2 K Verwalter Der Boost–Offset Wert gibt an, um wieviel K die Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com... - Seite 41 ‐ Fachmann Anzeige der Z‐Wave ID des Ventils 3 Ventil 4 ‐ Fachmann Anzeige der Z‐Wave ID der Ventils 4 Raumsensor 1 Fachmann Abgleich 0.0 K Offset‐Verstellung für Raumsensor Raumfühler … Fachmann Raumsensor n Fachmann Fachmann Relaistest abgeschaltet ‐ Ansteuerung nach Regelungszustand Hardware A1:ARSP Fachmann Relaistest Ausgang A1 Ausgang Test A2:0‐10V Fachmann Relaistest Ausgang A2 Fußbodenheizungs‐steurung Fachmann Relaistest angeschlossener Fußbodenheizungssteurung‐Kanäle Kanal n Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com...
- Seite 42 Nach der Änderung des Passwortes müssen Sie letztes Kontakts mit dem NOVELAN Smart Gate- sich neu anmelden. way und der aktuelle Verbindungstatus mit einem Über die Schaltfläche gelangen Sie wieder zu- roten, orangen oder grünen Punkt angezeigt. rück in das Menü „Gateway“. Über die Schaltfläche gelangen Sie wieder zurück in das Menü „Gateway“. Funkkomponenten Netzwerk Bereich „Funkkomponenten“ Netzwerkeinstellungen Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com...
-
Seite 43: Systemverwaltung
B. bei einem Umzug oder wenn das unseren Support oder Ihren Fachmann. NOVELAN Smart Gateway mit einer anderen NOVE- Die Neuinstallation des NOVELAN Smart LAN Smart Control Box verbunden werden soll (Ge- Gateway ist nur über den NOVELAN Smart räteaustausch) erforderlich. USB-LAN Adapter möglich. -
Seite 44: Novelan Smart Radiatorantrieb
P2 Werkseinstellung für „normal“ dimensio- nierte Heizkörper. Bei einem erfolgreichen Reset blinkt im Display „M“ zur Anzeige des Installationsmodus. Führen Sie die P3 Für unterdimensionierte Heizkörper. Installation des NOVELAN Smart Radiatorantrieb er- Drücken Sie die Lerntaste um die Auswahl zu neut durch. bestätigen. Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com... -
Seite 45: Nachrüsten Von Funkkomponenten
System entfernen. Das Nachrüsten von Funkkomponenten kann auf zwei Wegen erfolgen. Die Demontage ● Mit der NOVELAN Smart App auf einem Tablet- PC (empfohlen). ● Mit einem PC / Laptop und dem NOVELAN Smart USB-LAN Adapter. Über die NOVELAN Smart App Nutzen Sie zur späteren Nachrüstung weiterer Funk-... -
Seite 46: Funkkomponenten Anderer Hersteller
Smart Gateway mit dem während der Ersteinrich- siehe „10.1 Reset der NOVELAN Smart Kom- tung vergebenen Gateway-Kennwort an. ponenten“ auf Seite 54 • NOVELAN Smart Repeater: Halten Sie die Lern- HINWEIS taste am NOVELAN Smart Repeater gedrückt, bis Alternativ können Sie über den Browser eines die LED am Repeater blinkt. Das kann bis zu 45 im selben Netzwerk befindlichen PCs oder Sekunden dauern. -
Seite 47: Beheben Von Betriebsstörungen
Boot-Fehler - Leuchten beide LEDs nach dem Einschalten für mehr als zwei Minuten weiß, trennen Sie die NOVELAN Smart Control Box von der Spannungsversorgung und warten eine Minute. Verbinden Sie die NOVELAN Smart Control Box wieder mit der Spannungsversorgung. leuchtet gelb... -
Seite 48: Störmeldungen
Sollte die Fehlermeldung länger als 5 Stunden bestehen, entfernen Sie die Batterien des NOVE- LAN Smart Radiatorantrieb und setzen Sie die Batterien neu ein. Danach führen Sie einen Verbin- dungstest durch (siehe Kapitel „Verbindungstest“, auf Seite 24). Wenn sich der Fehler nicht beheben lässt, melden Sie den NOVELAN Smart Radiatorantrieb vom NOVELAN Smart Gateway ab (siehe Kapitel „Montage, Anmelden und Abmelden“, auf Seite 20) -
Seite 49: Novelan Smart Gateway
Gewicht 335 g Farbe Verkehrsweiß RAL 9016 9.2 NOVELAN Smart Gateway Das NOVELAN Smart Gateway ist das zentrale Funkinterface in der Anlage. Über das NOVELAN Smart Gateway werden alle Funkkomponenten zur Regelung der Heizkörper (NOVELAN Smart Radiatorantrieb), der Fußbodenheizungen (NOVELAN Smart Fussbodenheizungssteuerung) sowie zur Raumtemperaturerfassung (NOVELAN Smart Raumsensor) mit der NOVELAN Smart Control Box verbunden. Lieferumfang: ● NOVELAN Smart Gateway ● Ethernetkabel ● Steckernetzteil Montage Tischgerät... -
Seite 50: Novelan Smart Radiatorantrieb
EN 60730-1, EN 60730-2-9, EN 60730-2-14 9.4 NOVELAN Smart Fussbodenheizungssteuerung Die NOVELAN Smart Fussbodenheizungssteuerung ist ein Regelsystem für Fußbodenheizungen und Heizschlangen. Es können acht Kanäle mit jeweils bis zu drei thermoelektrischen Stellantrieben geregelt werden. Maximal können 24 thermoelektrische Stellantriebe (nicht im Lieferumfang enthalten) angeschlossen werden. Die NOVELAN Smart Fussbodenheizungssteuerung kommuniziert per Funk mit dem NOVELAN Smart Gate- way. Lieferumfang: ● NOVELAN Smart Fussbodenheizungssteuerung ●... -
Seite 51: Novelan Smart Raumsensor
160 x 91 x 58 mm (Länge x Breite x Höhe) Gewicht 250 g HINWEIS Die NOVELAN Smart Fussbodenheizungssteuerung wird im Hutschienengehäuse geliefert. Um die Schutzart IP20 zu erfüllen, muss der NOVELAN Smart Fussbodenheizungssteuerung in einen geeig- neten, nur mit Werkzeug zu öffnenden, Schaltkasten / Verteilerschrank eingebaut werden. 9.5 NOVELAN Smart Raumsensor Der NOVELAN Smart Raumsensor ist ein Funk-Raumfühler zur Erfassung der Ist-Temperatur des Raums. Der NOVELAN Smart Raumsensor kommuniziert per Funk mit dem NOVELAN Smart Gateway. -
Seite 52: Novelan Smart Repeater
Der NOVELAN Smart USB-LAN Adapter wird bei der Erstinbetriebnahme der NOVELAN Smart Control Box und des NOVELAN Smart Gateway benötigt. Über den NOVELAN Smart USB-LAN Adapter wird eine direkte Verbindung zwischen den Geräten und dem In- stallations-PC/Laptop hergestellt. Der NOVELAN Smart USB-LAN Adapter wird in einen der beiden USB-Ports an der NOVELAN Smart Control Box bzw. dem NOVELAN Smart Gateway eingesteckt. Lieferumfang: ●... -
Seite 53: Systemvoraussetzungen
● NOVELAN Smart Installations-Stick Technische Daten Abb. ähnlich WLAN 802.11b/g/n Chipsatz Abgestimmt auf NOVELAN Smart Installati- Umgebungsbedingungen ● Lagertemperatur -25 ... +60 °C ● Betriebstemperatur -10 ... +50 °C Gewicht ca. 20 g Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com... -
Seite 54: Anhang
Öffnen Sie Ihren Internetbrowser (Mozilla Firefox, Opera, Google chrome oder Safari) c. Geben Sie in die Adresszeile 10.0.0.1 ein d. Loggen Sie sich in das Menü der NOVELAN Smart Control Box als Fachmann oder Verwalter ein oder geben Sie das Gateway-Passwort ein und wählen Systemverwaltung. -
Seite 55: Reset Ohne Zugangsdaten Zum Novelan Smart System
● ● Textdokument ● Umbenennen in „reset“ c. Trennen Sie NOVELAN Smart Control Box und NOVELAN Smart Gateway von der LAN-Verbindung zum Heimnetzwerk. d. Versorgen Sie die NOVELAN Smart Control Box mit Strom. e. Schließen Sie den USB Stick mit der Reset.txt Datei an die NOVELAN Smart Control Box an. f. Warten Sie bis die Netzwerk LED rot blinkt. Der Reset des NOVELAN Smart Gateway wird analog durchgeführt. -
Seite 56: Kompatibilität Novelan Smart Radiatorantrieb Zu Handelsüblichen Heizkörperventilen
Gewinde M 34 x 1,5 nicht verfügbar - nicht kompatibel Rotex ca. 25,8 mm Kunststoff nicht verfügbar - nicht kompatibel Valvex Gewinde M 30 x 1,5 nicht verfügbar - nicht kompatibel VEB Mertik Gewinde M 33 x 2,0 nicht verfügbar - nicht kompatibel Zentra Gewinde M 40 x 1,0 nicht verfügbar - nicht kompatibel Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com... -
Seite 57: Zugangsdaten Novelan Smart System
Wir empfehlen dem Verwalter das Passwort seines Zugangs bei der ersten Nutzung zu ändern. Melden Sie sich dazu in der App mit den oben angegebenen Daten an. • Unter Einstellungen/Profil können Sie Ihr Kennwort ändern. Der Fachmann-Zugang dient dazu, dass Ihr Installationsbetrieb auf Ihr NOVELAN Smart System, z. B. zur Fern- wartung, zugreifen kann. Falls Sie dies nicht wünschen, können Sie den Benutzer „Fachmann“ löschen. Sie sind jederzeit in der Lage einen neuen Benutzer „Fachmann“ anzulegen und Ihren Installationsbetrieb zwecks Fern- wartung oder ähnlichem in Ihre NOVELAN Smart einzuladen. - Seite 58 Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com...
- Seite 59 Technische Änderungen vorbehalten | 83058003bDE – Originalbetriebsanleitung | www.novelan.com...
- Seite 60 Novelan – eine Marke der www.novelan.com Industriestraße 3 · 95359 Kasendorf info@novelan.com www.novelan.com Technische Änderungen vorbehalten.
