MONTAGE DES WINDSENSORS MIT DEM MASTADAPTER (ID 32.14567.006000)
1. Abschrauben beider Gewindemuttern vom Sensor.
2. Der Sensor wird in die Bohrung (Ø 30 mm) des Adapters geführt.
3. Zum Befestigen des Sensors wird eine der entfernten Gewindemuttern von
unten mit der planen Seite auf das Sensor-Gewinde gegen den Adapter
geschraubt und mit einem geeigneten Werkzeug (SW 36) fest angezogen.
4. Abschließend wird empfohlen, auch die zweite Gewindemutter mit der planen

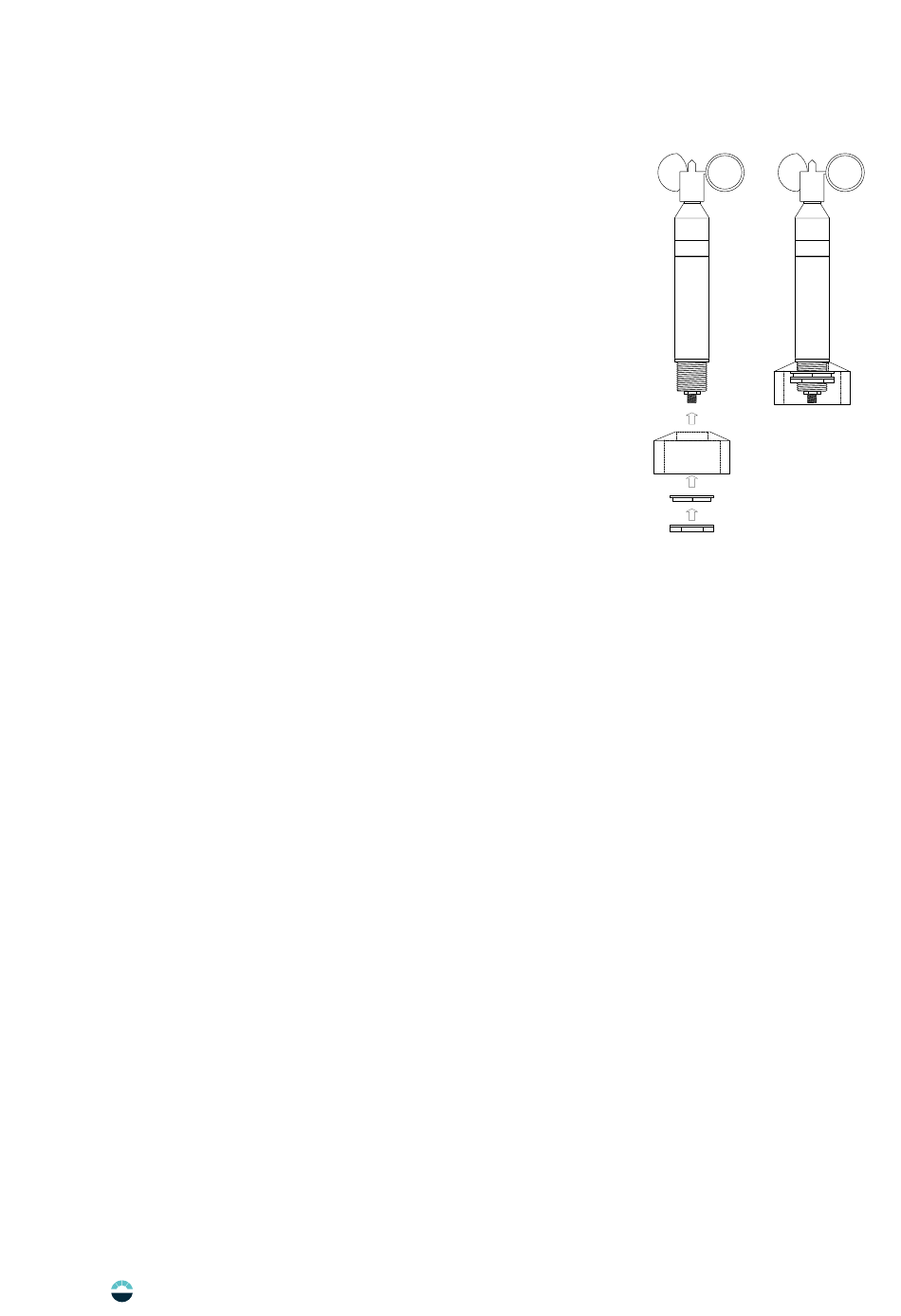

Seite voran gegen die erste Gewindemutter zu kontern (siehe Zeichnung).
5. Das Kabel zur Versorgung der Sensorelektronik und zur Übertragung des
Sensorsignals wird im Inneren des Mastes verlegt.
6. Der Sensor wird mit dem Adapter auf den Mast (Rohr) aufgesetzt. Anschließend
wird die Feststellschraube im Mastadapter angezogen, um dem Sensor einen
festen, verdrehsicheren Sitz zu geben.
7. Bei der Montage auf Rohrtraversen ist analog zu verfahren.

Montage auf Traverse mit Bohrung

Die Traverse (ID 32.14627.010000) verfügt an ihren beiden Enden über je eine Halterung mit einer Ø 30 mm Bohrung.
1. Abschrauben der unteren Gewindemutter vom Sensor.
2. Je ein Sensor kann seitlich in die Bohrung eingeführt werden.
3. Zum Befestigen des Sensors wird die unter 1. entfernte Gewindemutter von unten mit der planen Seite auf das
Sensor-Gewinde gegen die Traverse geschraubt und mit einem geeigneten Werkzeug (SW 36) angezogen.

Montage auf herstellerfremden Befestigungsvorrichtungen

Die allgemeinen Anforderungen an eine Sensor-Befestigungsvorrichtung beinhalten ein Flachmaterial mit einer
maximalen Stärke von 10 mm, in das eine 30 mm-Bohrung eingebracht ist.
Die Montage des Sensors erfolgt in folgenden Schritten:
1. Abschrauben der unteren Gewindemutter vom Sensor.
2. Der Sensor wird in die Bohrung eingesetzt und von der Gegenseite mit der unter 1. entfernten Mutter befestigt.
Elektrische Anschlüsse
REED-Sensoren werden jeweils über ein offenes Kabelende an ein Datenerfassungssystem angeschlossen. In
der Regel verfügen die Sensoren über einen Kabelsteckverbinder zum Anschlusskabel. Die Kabelführung sollte
zweckmäßig am Mast oder dem Einsatzort entsprechend erfolgen. Mit passenden Kabelbindern (die Länge der
Kabelbinder ist abhängig vom Mastdurchmesser) ist das Kabel zu sichern.
