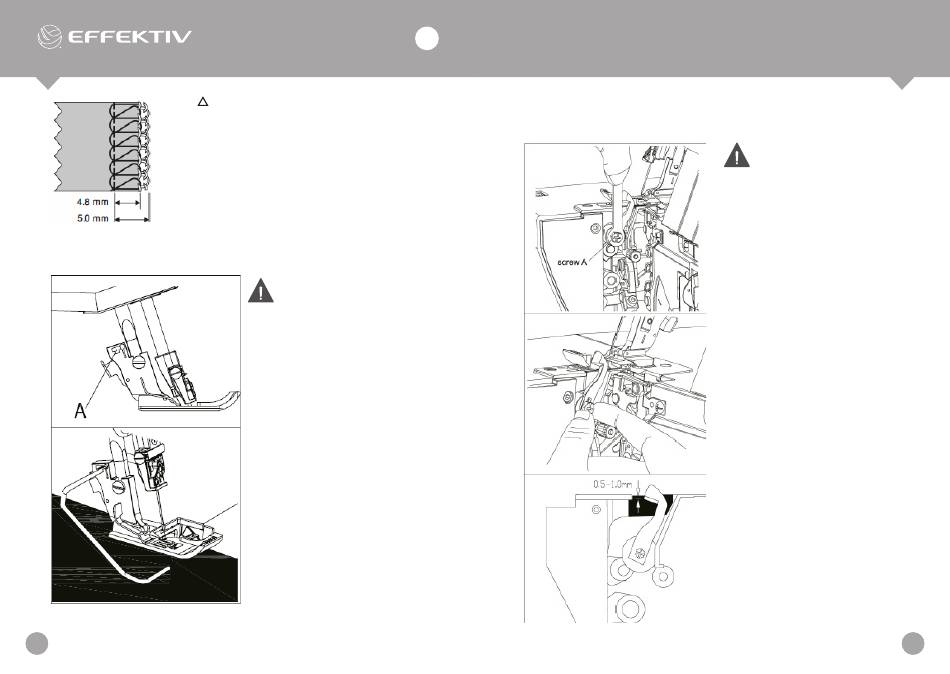

INSTALACIÓN DE LA VALLA
RU
84
NOTA:
El ancho de corte ajustado de 4,8 mm a
5,0 mm solo es importante para la aguja
R1. Este valor disminuye en 2 mm cuando
se usa la aguja R2.
¡DESCONECTE LA MAQUINA
DE LA ENERGIA!
Inserte la guía de costura y
acolchado suministrada de
izquierda a derecha en la ranura
A del soporte del pie.
Puede ajustar la regla a su gusto
deslizándola hacia la derecha /
izquierda en el soporte del pie.
Puede utilizar estos ajustes para
todas las puntadas con rodillo.
ES
MANUAL DE USUARIO

REEMPLAZO DE LA CUCHILLA SUPERIOR

TRIUMPHATOR 2500X
¡DESCONECTE LA MÁQUINA
DE LA ENERGÍA!
Quitar la cuchilla.
Establezca el ajustador de
ancho de recorte en 3,5 mm.
Afloje el tornillo A con la llave
de accesorios y retire la cuchilla
superior.
Instalar la cuchilla.
Instale la cuchilla superior y
apriete ligeramente el tornillo
A. Gire el volante hasta que
la cuchilla superior baje a su
posición más inferior.
En su posición hacia abajo,
el extremo delantero de la
cuchilla superior debe estar 1
mm por debajo de la cuchilla
inferior cuando haya instalado
correctamente la cuchilla
superior. Apriete el tornillo A
completamente.
