Konfiguration der Ausgänge
Zugang zur Platine
Konfigurations-
optionen
14

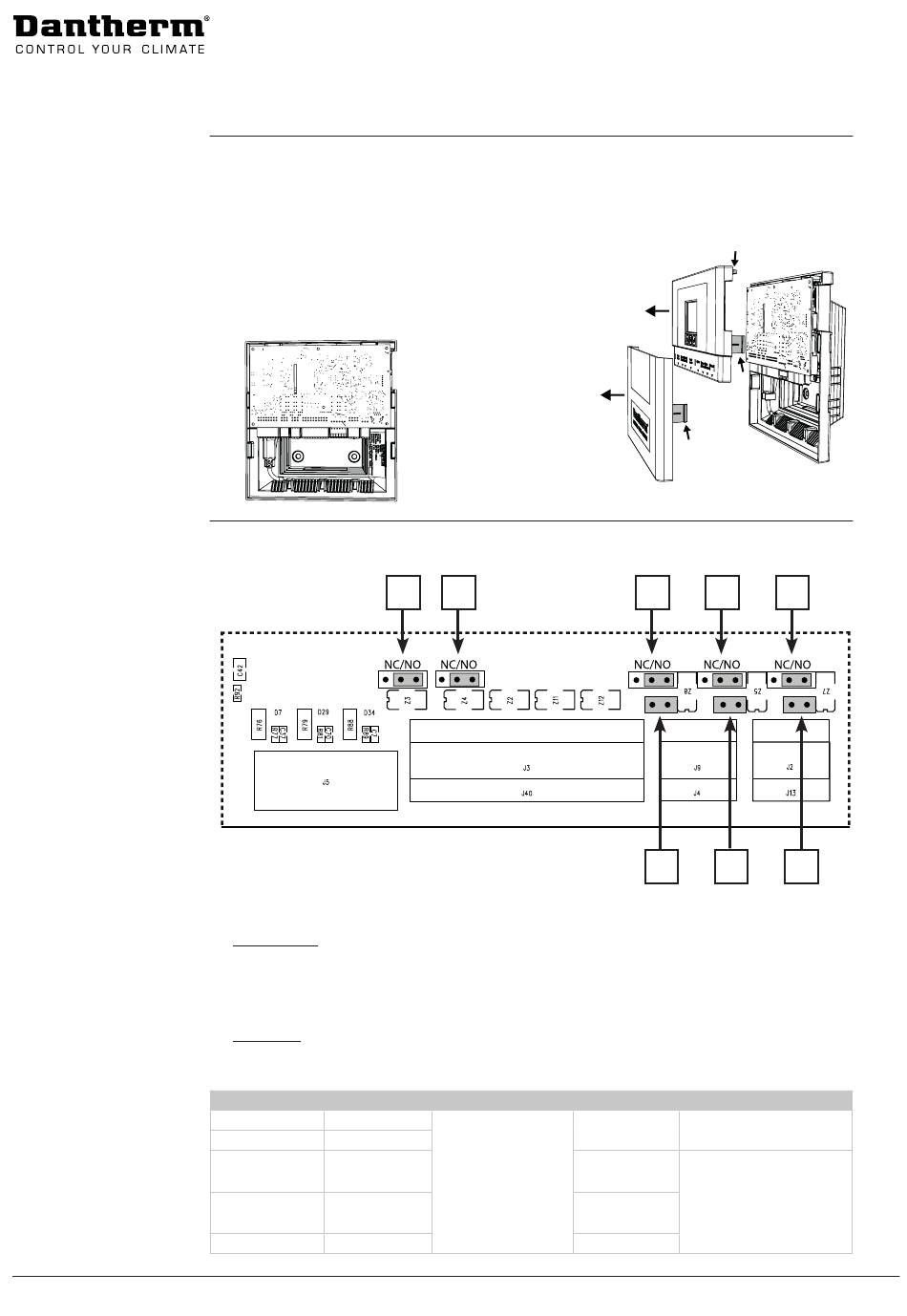

Öffnen Sie die Abdeckung zur Platine, um die Konfiguration der Ausgänge zu ändern:
1.
Drücken Sie auf den Verschluss der Abdeckung an beiden Seiten,
um die Klemmenabdeckung zu lösen.
2.
Ziehen Sie die Klemmenabdeckung ab.
3.
Drücken Sie auf den Verschluss der Abdeckung
an beiden Seiten und am oberen Rand, um die
Platinenabdeckung zu lösen.
4.
Ziehen Sie die Platinenabdeckung ab.
Dies Darstellung zeigt die Standardpositionen der Steckbrücken auf der Printplatte sowie
mögliche Konfigurationen.
Steckbrücke 1-5: Konfig. 1
• Verschieben Die Steckbrücken ermöglichen es, die Konfiguration der jeweiligen Ausgänge
von Normal geöffnet (NO) in Normal geschlossen (NC) zu ändern.
Steckbrücke 6-8: Konfig. 2
• Entfernen Die Steckbrücken ändern die Konfiguration der jeweiligen Ausgänge von
24 V DC in Trockenkontakte. (Anschlussbeispiele finden Sie in „Installationsoptionen –
Klimagerät" auf Seite 15)
Kontakte
Steckbrücke Konfig. 1
Alarm 1
1
Alarm 2
2
A/C 1
3
(Klimagerät 1)
A/C 2
4
(Klimagerät 2)
Heizgerät
5
1
2
Abb. 9
Konfigurierbar als:
•
NO (Standard)
•
NC
Einbau: Konfiguration der Ausgänge
3
4
3
2
1
3
4
6
7
Steckbrücke Konfig. 2
Trockenkontakte (fest)
-
6
Konfigurierbar als:
•
24 V DC (Standard)
7
•
Trockenkontakt
8
5
8
