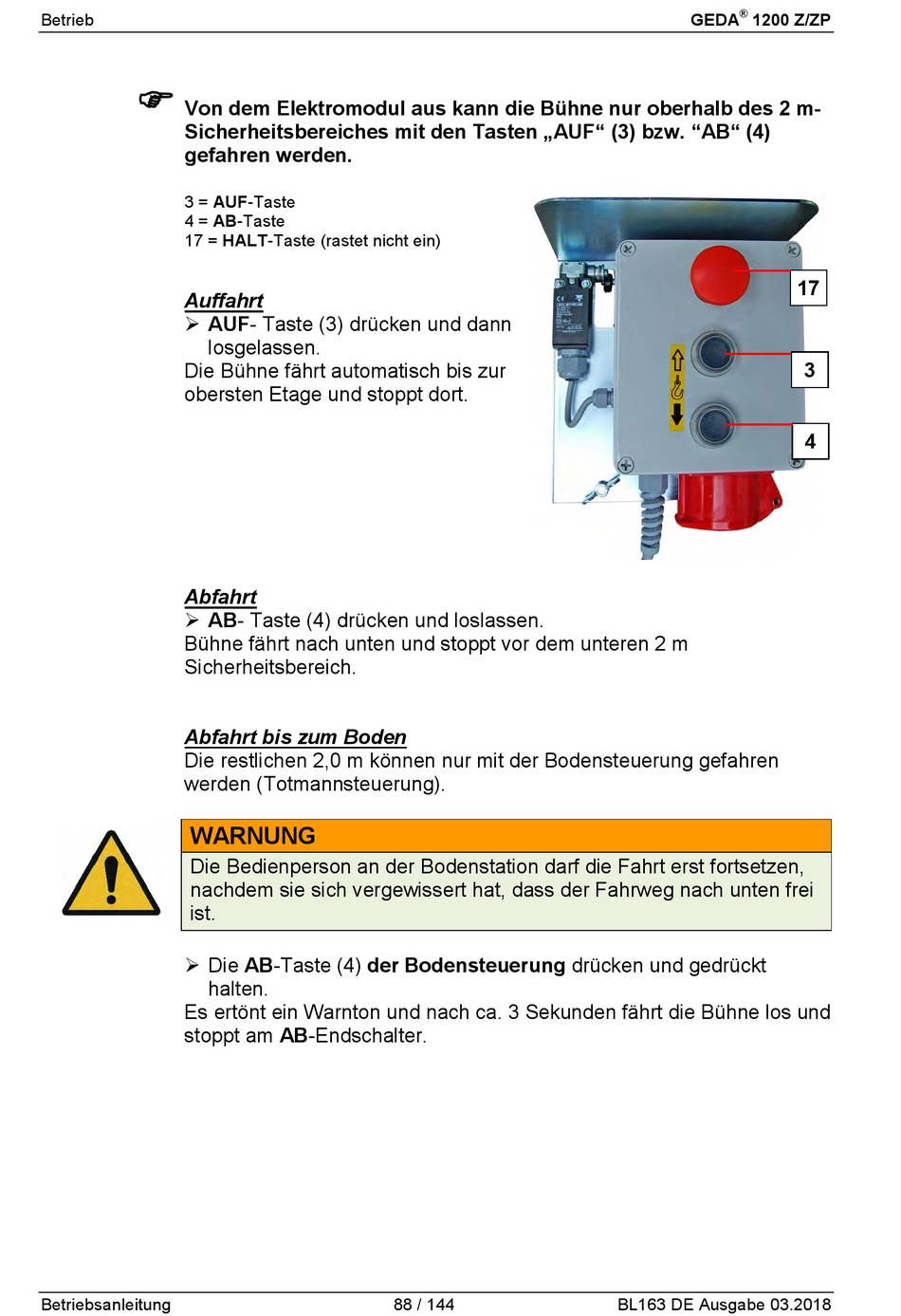

GEDA 1200 Z/ZP Betriebsanleitung Seite 88

Betrieb

Von dem Elektromodul aus kann die Bühne nur oberhalb des 2 m-
Sicherheitsbereiches mit den Tasten „AUF" (3) bzw. "AB" (4)
gefahren werden.
3 = AUF-Taste
4 = AB-Taste
17 = HALT-Taste (rastet nicht ein)
Auffahrt
 AUF- Taste (3) drücken und dann
losgelassen.
Die Bühne fährt automatisch bis zur
obersten Etage und stoppt dort.
Abfahrt
 AB- Taste (4) drücken und loslassen.
Bühne fährt nach unten und stoppt vor dem unteren 2 m
Sicherheitsbereich.
Abfahrt bis zum Boden
Die restlichen 2,0 m können nur mit der Bodensteuerung gefahren
werden (Totmannsteuerung).
WARNUNG
Die Bedienperson an der Bodenstation darf die Fahrt erst fortsetzen,
nachdem sie sich vergewissert hat, dass der Fahrweg nach unten frei
ist.
 Die AB-Taste (4) der Bodensteuerung drücken und gedrückt
halten.
Es ertönt ein Warnton und nach ca. 3 Sekunden fährt die Bühne los und
stoppt am AB-Endschalter.
Betriebsanleitung 88 / 144
®
GEDA 1200 Z/ZP
BL163 DE Ausgabe 03.2018
17
3
4
