Anschließen des Moduls

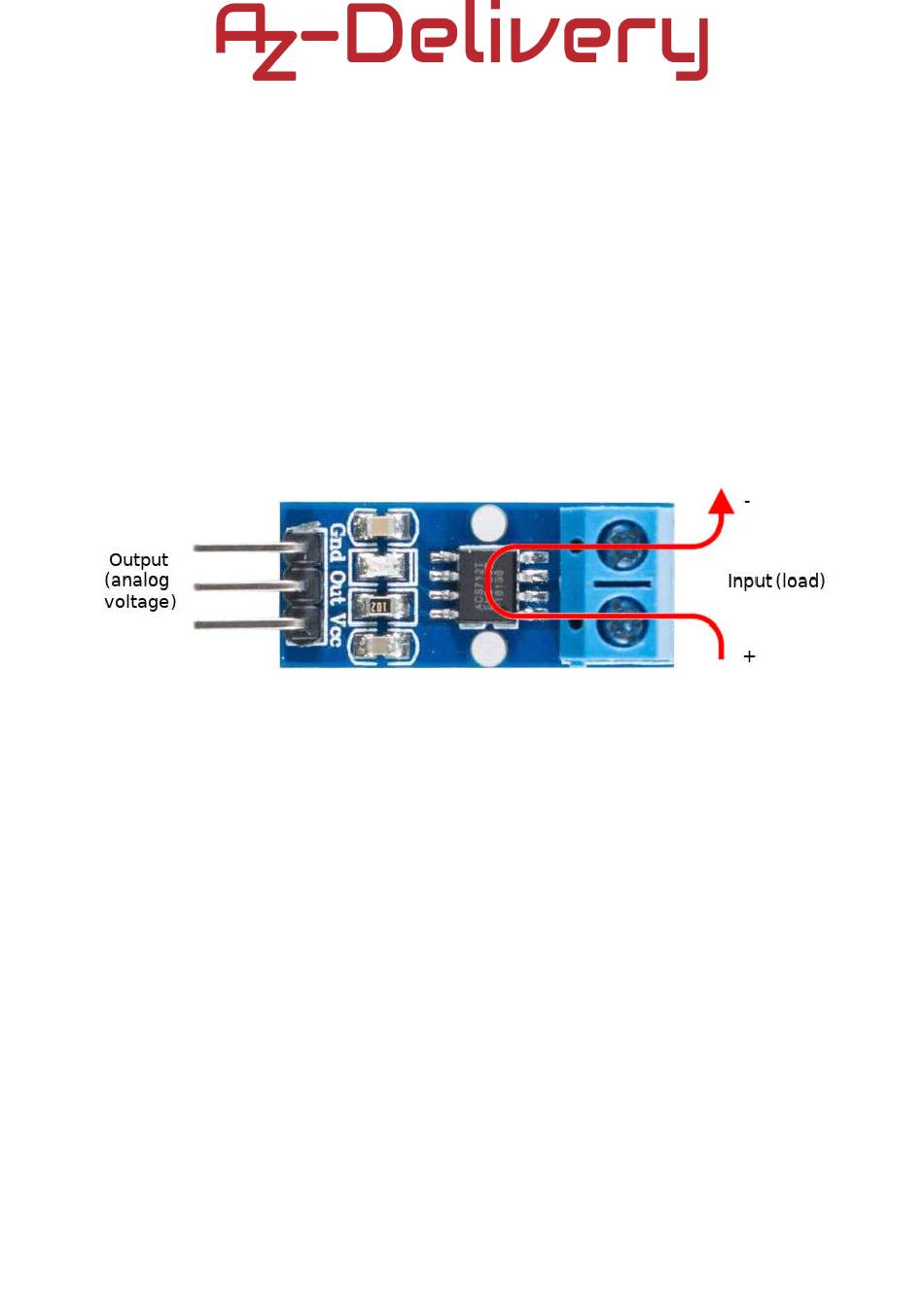

Das ACS712-Modul verfügt über zwei Schraubklemmen (grüne oder blaue
Blöcke auf der Platine) mit den unten gezeigten Befestigungsschrauben.
Dies sind die Anschlüsse, über die der Draht angeschlossen werden muss.
In unserem Fall messen wir den vom Motor aufgenommenen Strom, sodass
die zur Last (Motor) führenden Drähte durch das ACS712-Modul geführt
werden.
Stellen Sie sicher, dass das Modul in einer Reihe mit
der Last geschaltet ist, und seien Sie besonders
vorsichtig, um Kurzschlüsse zu vermeiden!
Bei Nullstrom beträgt die Ausgangsspannung die Hälfte der
Versorgungsspannung (in unserem Fall 2,5 V, da Vcc = 5 V). Der ACS712
bietet einen ratiometrischen Ausgang, d.h. der Nullstromausgang und die
Empfindlichkeit des Geräts sind proportional zur Versorgungsspannung.
Diese Funktion ist besonders nützlich, wenn Sie den ACS712 mit einem
Analog-Digital-Wandler (ADC) verwenden. Die Genauigkeit einer A/D-
Wandlung hängt von der Stabilität der im ADC-Betrieb verwendeten
Referenzspannung (Vref) ab.
