BEINSTÜTZEN
Es ist darauf zu achten, dass andere Funktionen am Roll-
stuhl durch die jeweilige Einstellung nicht beeinträchtigt
werden!
Bei der Einstellung der Fußplattenhöhe auf den minima-
len Bodenabstand von 5 cm achten!

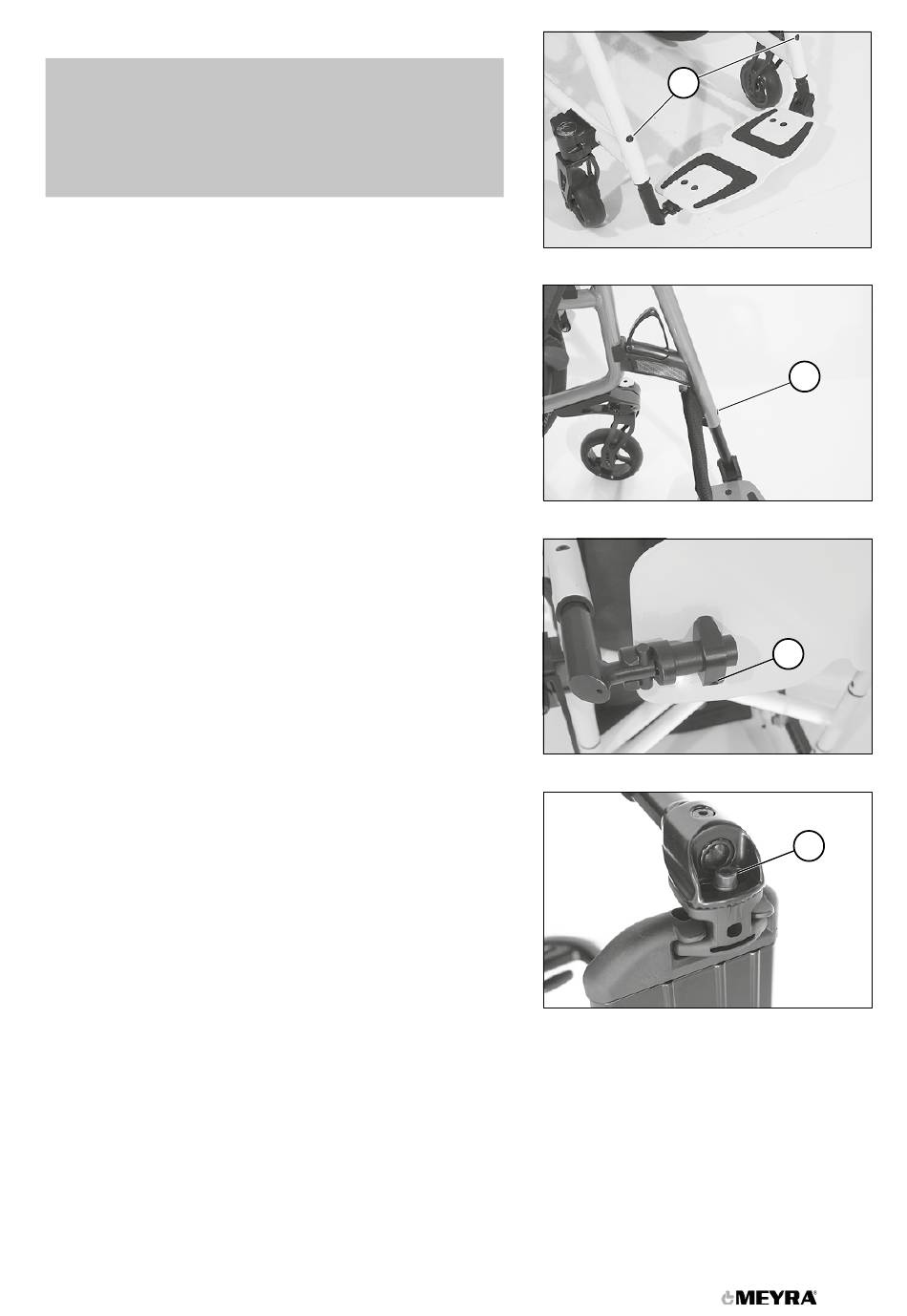

Fußbrett
Höhe des Fußbrettes einstellen
Zur Einstellung der Höhe, je nach Modell, die Verschrau-
bung (1) je Seite demontieren.
Die Fußplatte gleichmäßig auf die gewünschte Höhe
teleskopieren und die Verschraubung (1) je Seite wieder
montieren (Anzugsmoment 10 Nm).
☞ Die maximale Auszugslänge ist erreicht, wenn eine Mar-
kierung im Rohr sichtbar wird.
Fußbrettwinkel einstellen
Zur Einstellung des Fußbrettwinkels das Fußbrett herunter-
schwenken und anschließend die Schraube (2) je Seite lö-
sen.
Das Fußbrett, auf beiden Seiten gleichmäßig, auf den ge-
wünschten Winkel neigen und die Schraube (2) je Seite wie-
der festschrauben.
1
1
2
2
9
