Bypass-Kühlung
Im Bypass-Kühl Betrieb werden die Lüftungskanäle parallel durch das Lüftungsgerät
Sollwerte
laufend angezeigt (keine Wärmerückgewinnung). Ist eine Vor-/Nachkühlung
angeschlossen, werden die Symbole angezeigt, sobald sie in Betrieb sind.
Im Installationsmenü kann der Sollwert für Bypass-Kühlung an den unten dargestellten
Stellen angezeigt/geändert werden.
T1/SET Bypass Tmin = Die minimale Außentemperatur, bei der sich Bypass-Kühlung
einschalten können.
T3/SET Bypass Tmax = Minimale Ablufttemperatur, bei der sich Bypass-Kühlung ein-
schalten können.
Der Sollwert für die Zulufttemperatur (T2) ist für die Nachkühlung die gleiche Tempera-
tur wie T1/Set bypass Tmin.
Bypass-Kühlung
Eventuell im Lüftungskanal integrierte Vor-/Nachkühlflächen werden nach dem gleichen
Funktionsprinzip
Prinzip und gleichen Sollwert gesteuert wie die eingebaute Bypass-Kühlfunktion. Das
bedeutet, Vor-/Nachkühlflächen und Bypass sind immer gleichzeitig in Betrieb.
Eventuell eingebaute Nachkühlflächen werden jedoch gemeinsam mit dem
"Kälterückgewinnungsbetrieb" verwendet, sofern die Außentemperatur (T1) höher als
die Ablufttemperatur (T3) ist.
Den Sollwert für automatische Bypass-Kühlung wie folgt einstellen:
(Nachkühl-Symbol)

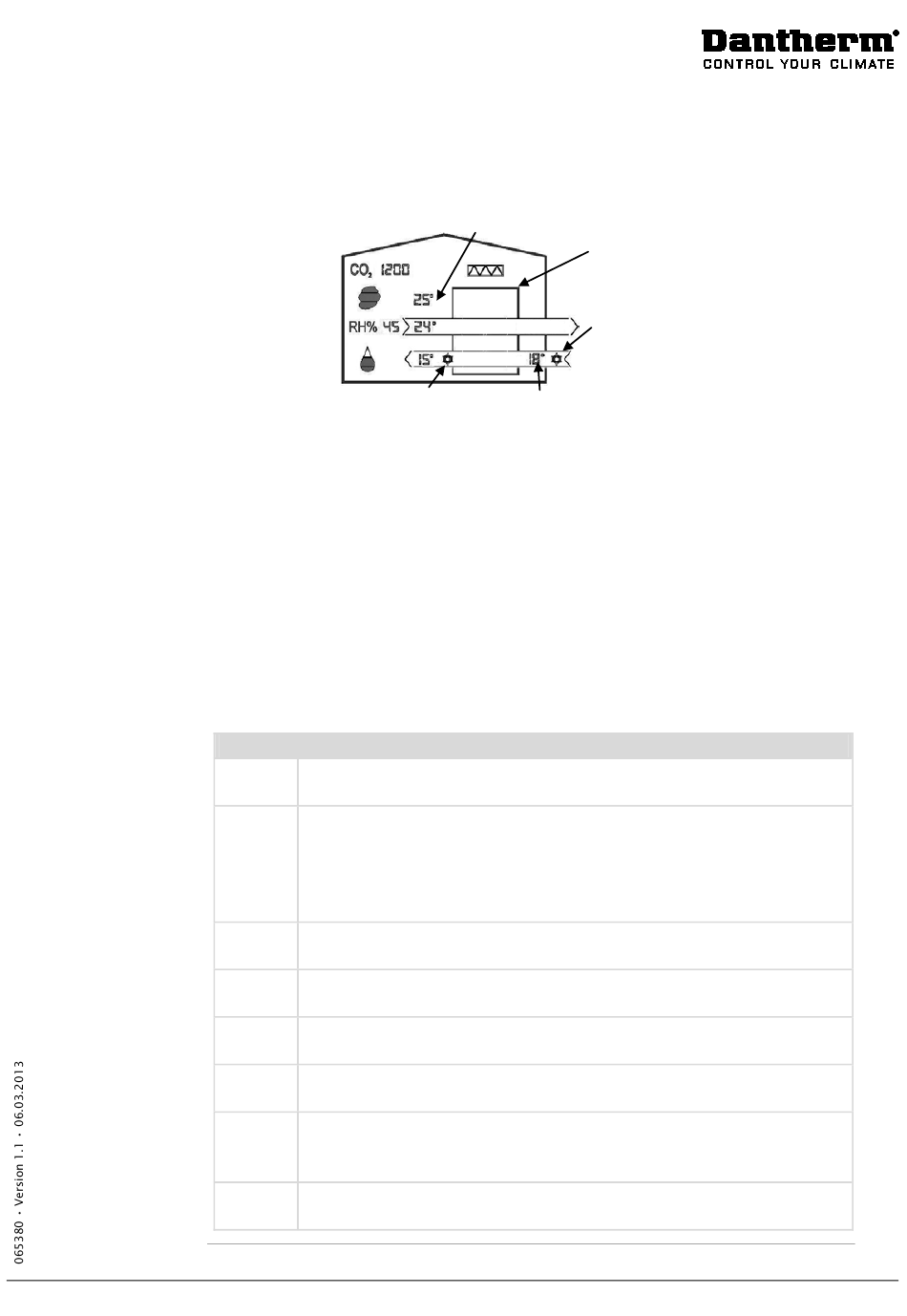

Anlage im Bypass-Kühl Betrieb (Bypass)
Stufe
1
Die Nach-RECHTS-Taste 10 Sekunden gedrückt halten, bis das Installa-
teurmenü aktiviert ist (das Symbol des Lüftungsgeräts blinkt).
2
Die Nach-RECHTS-Taste drücken bis das Bypass-Kühl Symbol langsam
blinkt (die Lüftungskanäle auf dem Display verlaufen parallel durch das
Lüftungsgerät.
Achtung! Auf dem Display werden weiterhin in allen Feldern die aktuellen
Temperaturen angezeigt.
3
CENTER-Taste drücken, erst jetzt werden unter T1 und T3 die bestehen-
den Sollwerte für Bypass-Kühlung angezeigt.
4
CENTER-Taste drücken - der Sollwert für T1/SET Bypass Tmin beginnt
gemeinsam mit dem Vorheiz-Symbol schnell zu blinken.
5
Mit den Nach-OBEN/UNTEN-Tasten den Sollwert für T1/SET Bypass Tmin
ändern und mit der CENTER-Taste bestätigen. (Bereich 8 -15 °C)
6
Der Sollwert für T3/Bypass Tmax beginnt jetzt gemeinsam mit dem Vor-
heiz-Symbol schnell zu blinken.
7
Mit den Nach-OBEN/UNTEN-Tasten den Sollwert für T3/SET Bypass Tmax
ändern und mit der CENTER-Taste bestätigen. (Bereich 22 bis 30, OFF)
Werkseinstellung = 24, OFF = Bypass-Kühlung sind unterbrochen.
8
Die Nach-RECHTS-Taste 10 Sekunden gedrückt halten, bis sich das Instal-
lationsmenü schließt. (Das Lüftungsgerät-Symbol blinkt nicht mehr)
(T3/SET Bypass Tmax)
(Lüftungsanlage-Symbol)
(Vorkühl-Symbol)
(T1/ SET Bypass Tmin)
Vorgehensweise
19
