Betriebsdaten (mit Zubehör)
Betriebsdaten
Auf dem Display werden je nach Betriebsart, in der die Anlage läuft, und je nachdem,
(Mit Zubehör)
welches Zubehör in Betrieb ist, verschiedene Betriebsdaten angezeigt. Abhängig davon,
ob die Anlage im Wärmerückgewinnungsbetrieb oder im Bypass-Kühlbetrieb läuft, wer-
den unterschiedliche Bilder angezeigt.
Allgemeines
Die Anlage läuft immer im Wärmerückgewinnungsbetrieb (kreuzende Luftkanäle auf
dem Display), außer es sind die für den Bypass-Kühlbetrieb (parallele Luftkanäle auf
dem Display) erforderlichen Bedingungen gegeben.
Ist eine Vor-/Nachkühlung angeschlossen, werden die Symbole dafür nur angezeigt,
wenn diese in Betrieb ist.
Vor-/Nachkühlflächen werden über die gleichen Sollwerte gesteuert, wie die integrierte
Bypass-Kühl Funktion. Das bedeutet, Kühlung und Bypass sind immer gleichzeitig in
Betrieb.
Eventuell installierte Nachkühlflächen können im Falle, dass die Außentemperatur (T1)
höher ist als die Ablufttemperatur (T3), jedoch auch gemeinsam mit der
"Kälterückgewinnung" in Betrieb genommen werden.
(T5)
(T3)
(T2)
(7)

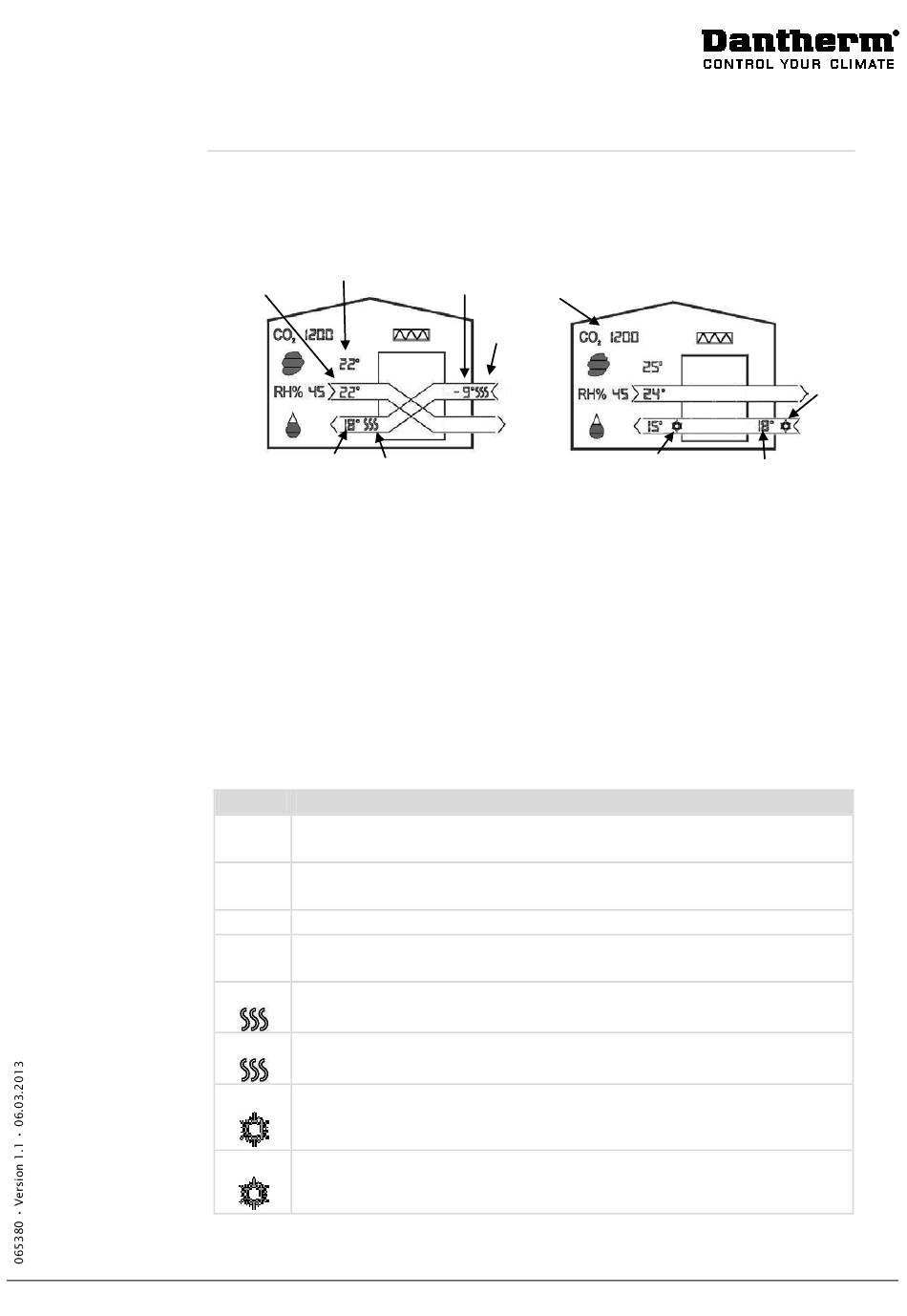

Anlage im Wärmerückgewin-
nungsbetrieb
Symbol
Beschreibung:
T1
Die im Lüftungsgerät gemessene Außentemperatur, nach einer eventuell in-
stallierten Vorheiz-/Kühlfläche.
(T2)
Im Zuluftkanal gemessene Zulufttemperatur nach einer eventuell installier-
ten Nachheiz-/Kühlfläche.
(T3)
Im Abluftkanal des Lüftungsgeräts gemessene Ablufttemperatur.
(T5)
Die mit dem Temperaturfühler in der Fernbedienung gemessene Raumtem-
peratur.
(6)
Vorheiz-Symbol
(7)
Nachheiz-Symbol
(8)
Vorkühl-Symbol
(9)
Nachkühl-Symbol
T1
(10)
(6)
Anlage im Bypass-Kühlbetrieb mit Vor-
(9)
T1
und Nachkühler
(8)
13
