Abb. Bett-Symbol mit Bettstatus (orange: Warnungen/unsicherer Status)
iBoard Basic (SafetyMonitor-Bereich)
11
12

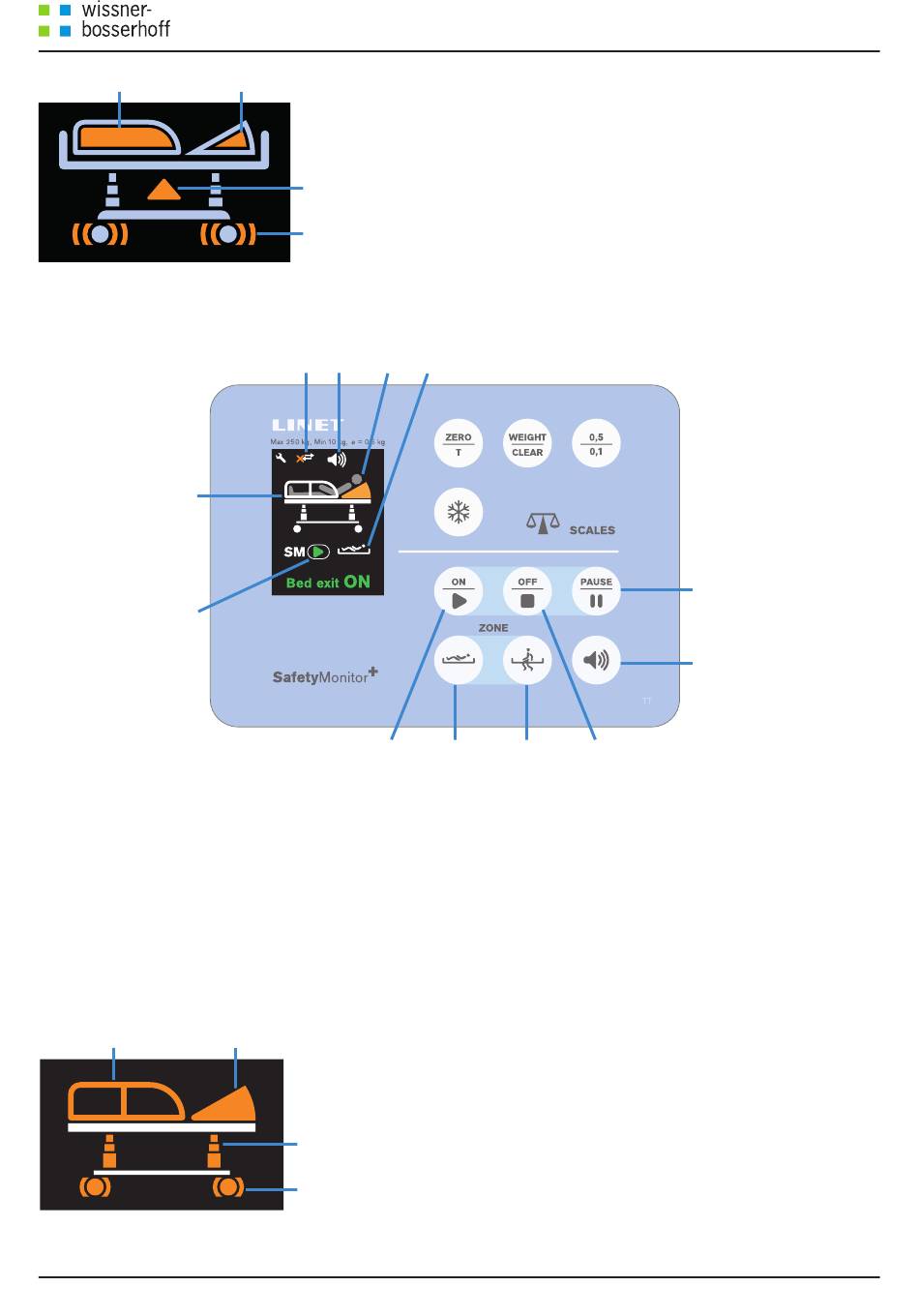

Abb. SafetyMonitor-Bereich (iBoard Basic) - Anzeige und Tastatur
1. ON-Taste (EIN) (BETRIEB)
2. Taste Innenzone (Bettausstieg-Überwachung)
3. Taste Außenzone (Bettausstieg-Überwachung)
4. OFF-Taste (AUS)
5. Lautstärke-Taste (3 Lautstärkeniveaus)
6. PAUSE-Taste
7. Bettausstieg-Überwachung (Innenzonenüberwachung) aktiviert
8. Patienten-Symbol (Patient liegt im Bett)
9. Lautstärkeangabe (3 Lautstärkeniveaus)
10. Serververbindungs-Symbol (nur Pfeile: verbunden, Pfeile mit Kreuz: nicht verbunden)
11. Bett-Symbol mit Bettstatus
12. SafetyMonitor-Systemstatusanzeige (EIN/AUS/PAUSE)
1
Abb. Bett-Symbol mit Bettstatus (orange:
Warnungen/unsicherer Status)
92
2
3
4
10 9
8
1
2
3
4
1. Status Seitensicherung (orange: Seitensicherung unten)
2. Winkel des Rückenteils (orange: Winkel des Rückenteils unter 30°)
3. Betthöhe (orange: Bett nicht in der niedrigsten Position)
4. Bremsstatus (orange: ungebremste Rollen)
7
2 3 4
1. Status Seitensicherung (orange: Seitensicherung unten)
2. Winkel des Rückenteils (orange: Winkel des Rückenteils unter 30°)
3. Betthöhe (orange: Bett nicht in der niedrigsten Position)
4. Bremsstatus (orange: ungebremste Rollen)
