Digitus DN-95425 Kurzanleitung
Gigabit-poe überspannungsschutz, 110 w, für den außenbereich
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DN-95425
Inhaltszusammenfassung für Digitus DN-95425

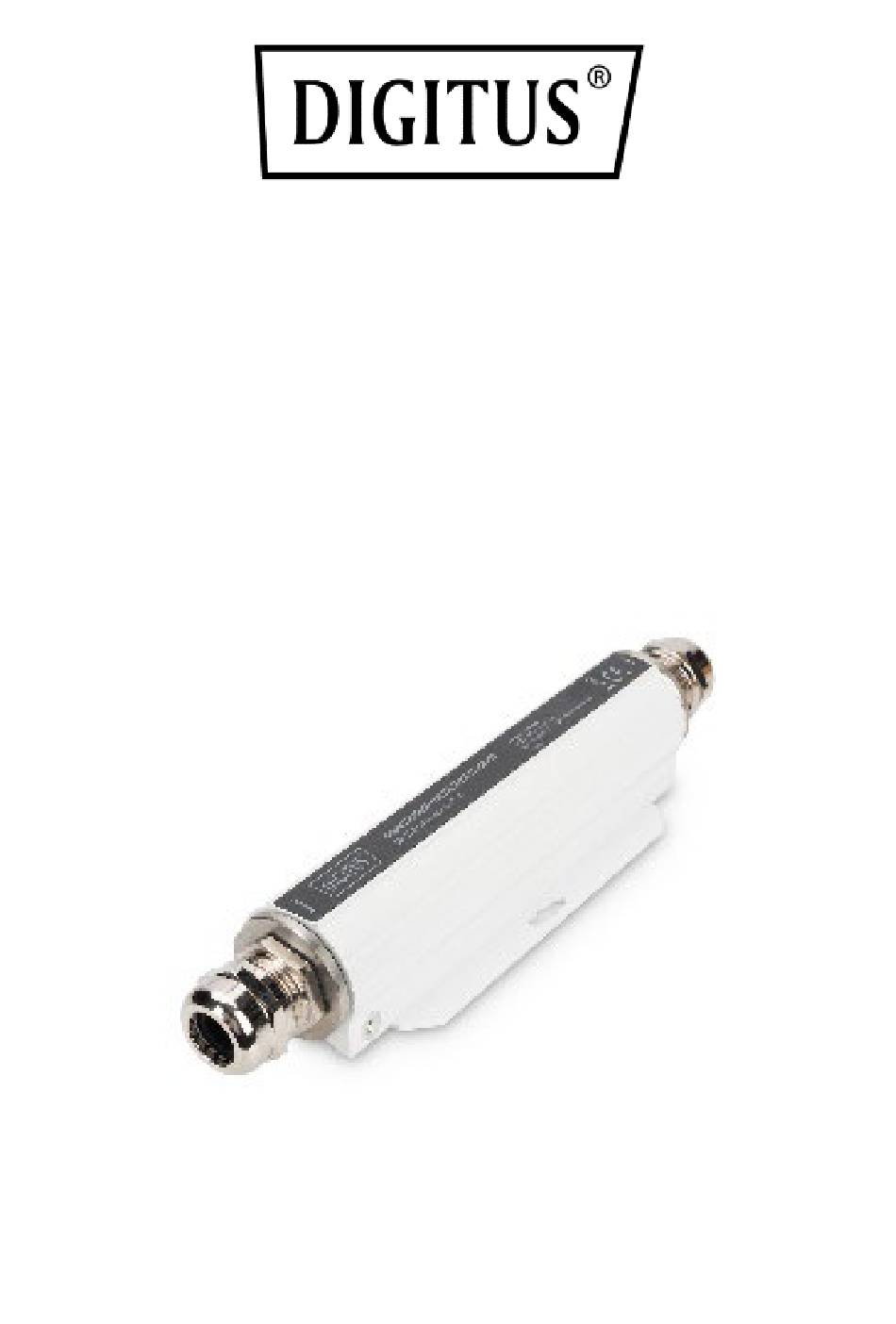

- Seite 1 Gigabit-PoE- Überspannungsschutz, 110 W, für den Außenbereich Kurzanleitung DN-95425...
-
Seite 2: Einleitung
1. Einleitung DN-95425 ist ein PoE-Überspannungsschutz mit einem Port, der für die Anwendung im Außenbereich ausgelegt ist. Er verfügt über ein Gehäuse mit Aluminiumlegierung der Schutzart IP 67. Er unterstützt 8 Leitungen für Netzwerksignale und bietet Überspannungsschutz für PoE-Kabel. Die maximale Gleichtaktüberspannung beträgt 10 KV (10/700 μs), die... -
Seite 3: Funktionen
2. Funktionen 1. Maximale Gleichtaktüberspannung: 10 KV (10/700 μs) 2. Maximale Überspannung im Gegentakt: 6 KV (10/700 μs) 3. Unterstützt Datenraten von 10 / 100 / 1000 Mbps 4. Ideal für PoE-Leitungen mit 110 W (max.) 5. Schutzart IP 67: Ideal für den Außenbereich 3. -
Seite 4: Produktspezifikationen
4. Produktspezifikationen IEEE802.3 10Base-T Ethernet IEEE802.3u 100Base-Tx Fast Ethernet IEEE802.3ab 1000Base-T Gigabit Ethernet Standard Unterstützt PoE-Kabel der Standards IEEE802.3af/at Unterstützt 110 W PoE++- Standards RoHS-Konformität WEEE-Konfirmität Betriebsspannung 44-57 V DC (max. 60 V DC) Maximale DC- 1 A für 2 Paare, 2 A für 4 Betriebsstromstärke... - Seite 5 Betriebshöhe Bis zu 5000 m 20 KA (8/20 μs, 2,5 KA pro Max. Entladestrom Leitung) Abgesicherte Leitung 1, 2, 3, 4, 5, 6, 7, 8 Gleichtakt-Schutzstufe 10 KV (10/700 μs) Gegentakt-Schutzstufe 6 KV (10/700 μs) Klemmspannung 122,5 V max. (Leitung zu GND) Klemmspannung 26,7 V max.
-
Seite 6: Produktübersicht
5. Produktübersicht 1. Equip: Zu schützendes Gerät an den Port mit der Bezeichnung Equip anschließen 2. Erdung 3. Montageloch 4. Line: Eingangsport für den Überspannungsschutz... -
Seite 7: Anschlussdiagramm
6. Anschlussdiagramm AC-Strom- Netzwerk- versorgung kamera PoE-Switch Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Deutschland...
